Номер патенту: 100988

Опубліковано: 25.02.2013

Автори: Явуз Мехмет, Нанда Санджив, Блек Пітер Дж.

Формула / Реферат

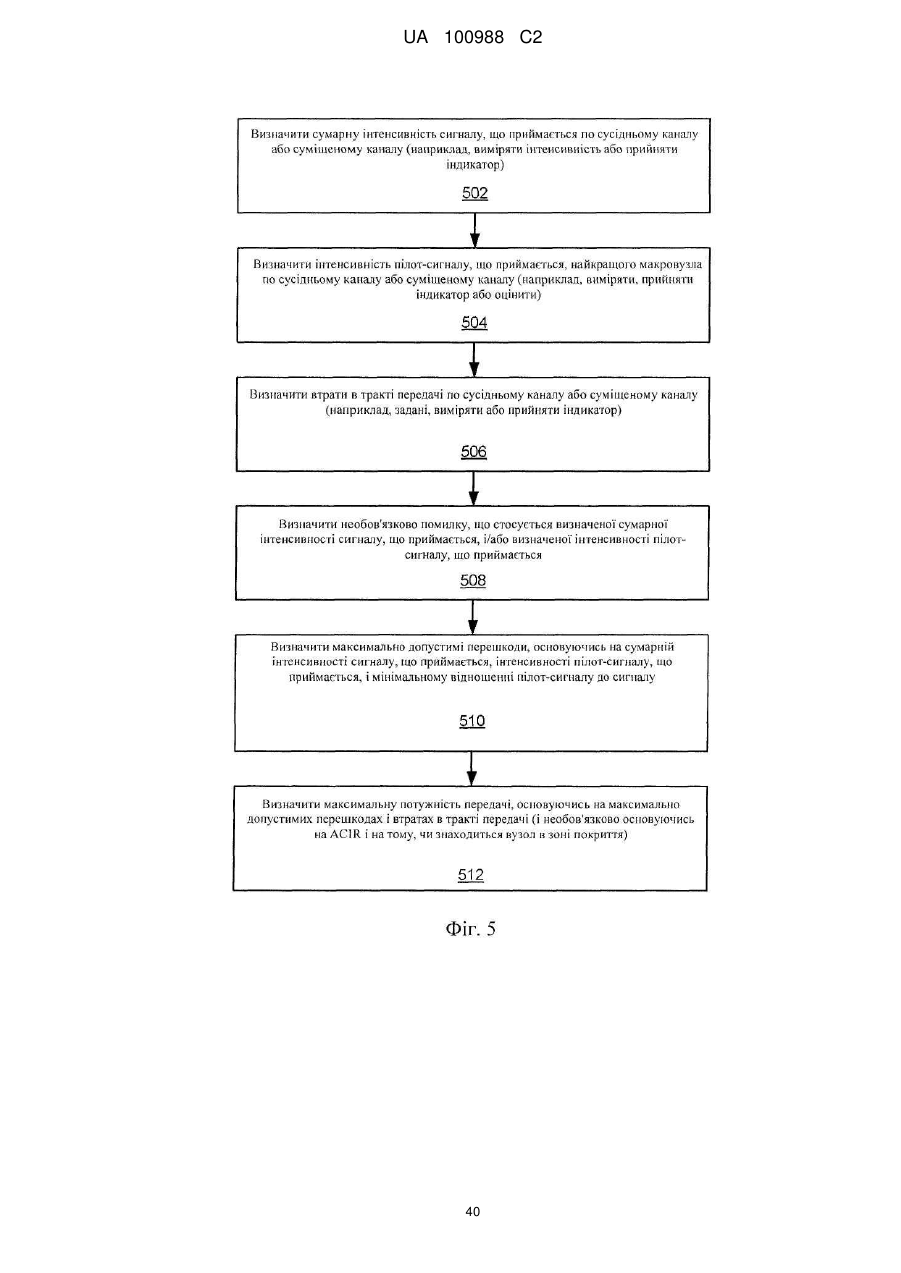

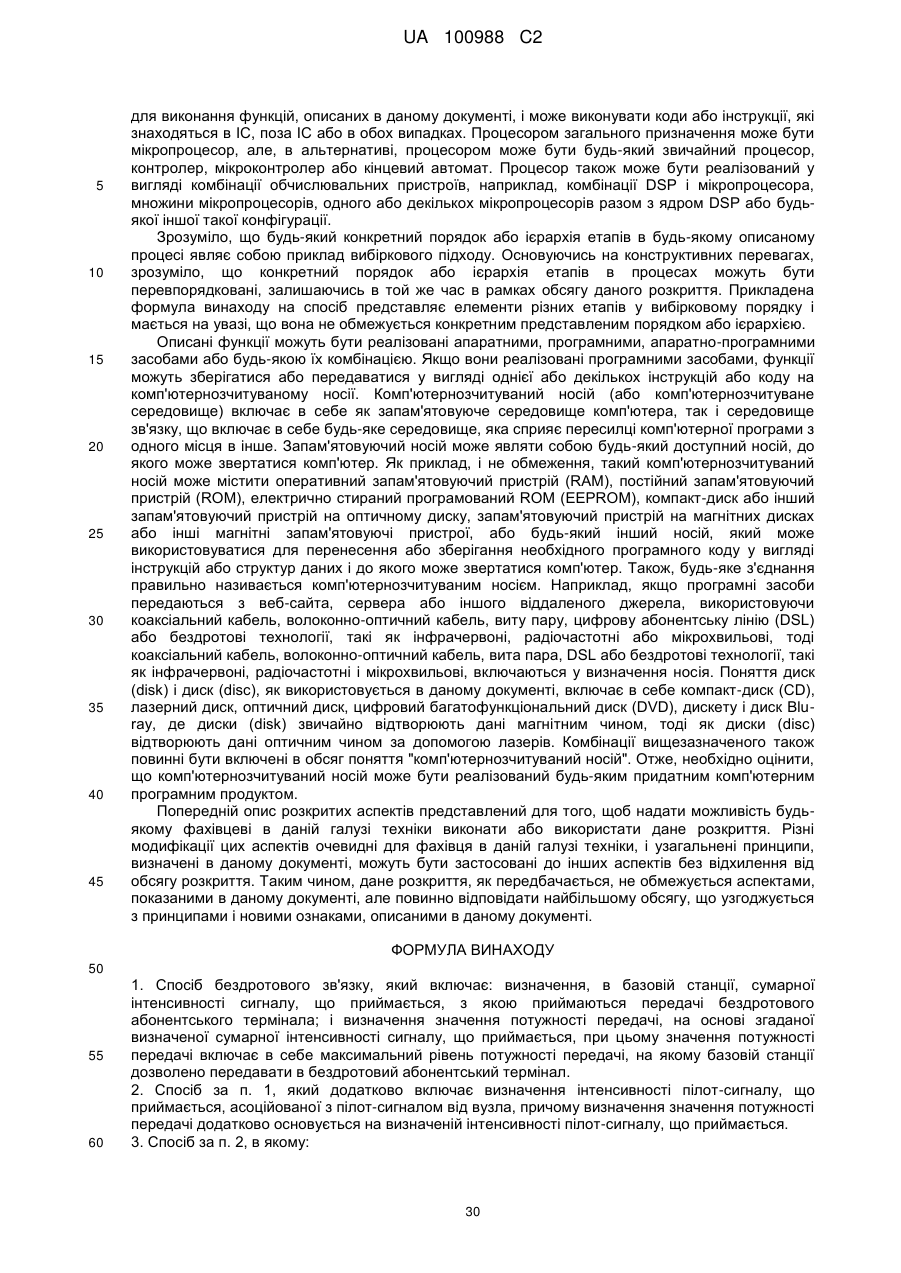

1. Спосіб бездротового зв'язку, який включає: визначення, в базовій станції, сумарної інтенсивності сигналу, що приймається, з якою приймаються передачі бездротового абонентського термінала; і визначення значення потужності передачі, на основі згаданої визначеної сумарної інтенсивності сигналу, що приймається, при цьому значення потужності передачі включає в себе максимальний рівень потужності передачі, на якому базовій станції дозволено передавати в бездротовий абонентський термінал.

2. Спосіб за п. 1, який додатково включає визначення інтенсивності пілот-сигналу, що приймається, асоційованої з пілот-сигналом від вузла, причому визначення значення потужності передачі додатково основується на визначеній інтенсивності пілот-сигналу, що приймається.

3. Спосіб за п. 2, в якому:

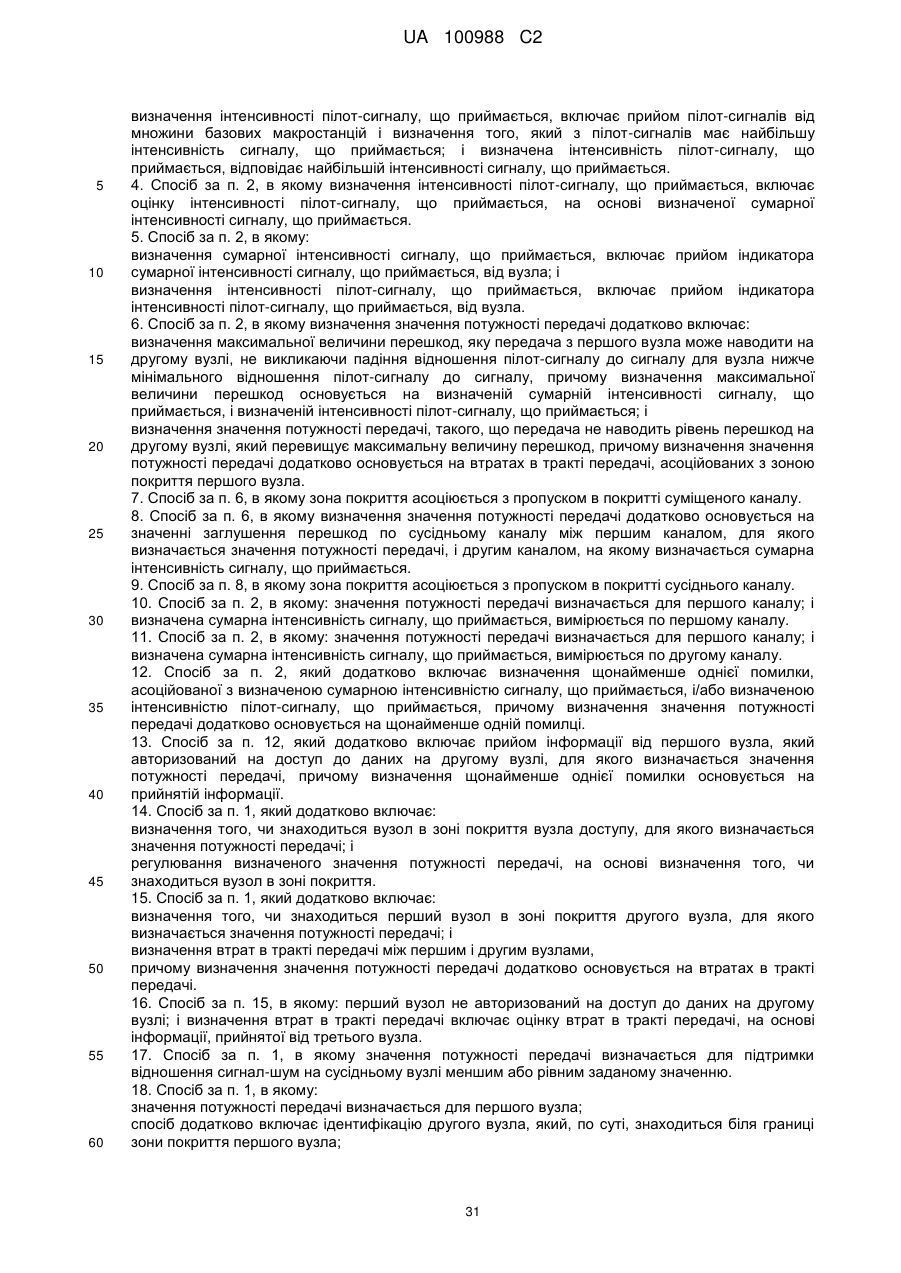

визначення інтенсивності пілот-сигналу, що приймається, включає прийом пілот-сигналів від множини базових макростанцій і визначення того, який з пілот-сигналів має найбільшу інтенсивність сигналу, що приймається; і визначена інтенсивність пілот-сигналу, що приймається, відповідає найбільшій інтенсивності сигналу, що приймається.

4. Спосіб за п. 2, в якому визначення інтенсивності пілот-сигналу, що приймається, включає оцінку інтенсивності пілот-сигналу, що приймається, на основі визначеної сумарної інтенсивності сигналу, що приймається.

5. Спосіб за п. 2, в якому:

визначення сумарної інтенсивності сигналу, що приймається, включає прийом індикатора сумарної інтенсивності сигналу, що приймається, від вузла; і

визначення інтенсивності пілот-сигналу, що приймається, включає прийом індикатора інтенсивності пілот-сигналу, що приймається, від вузла.

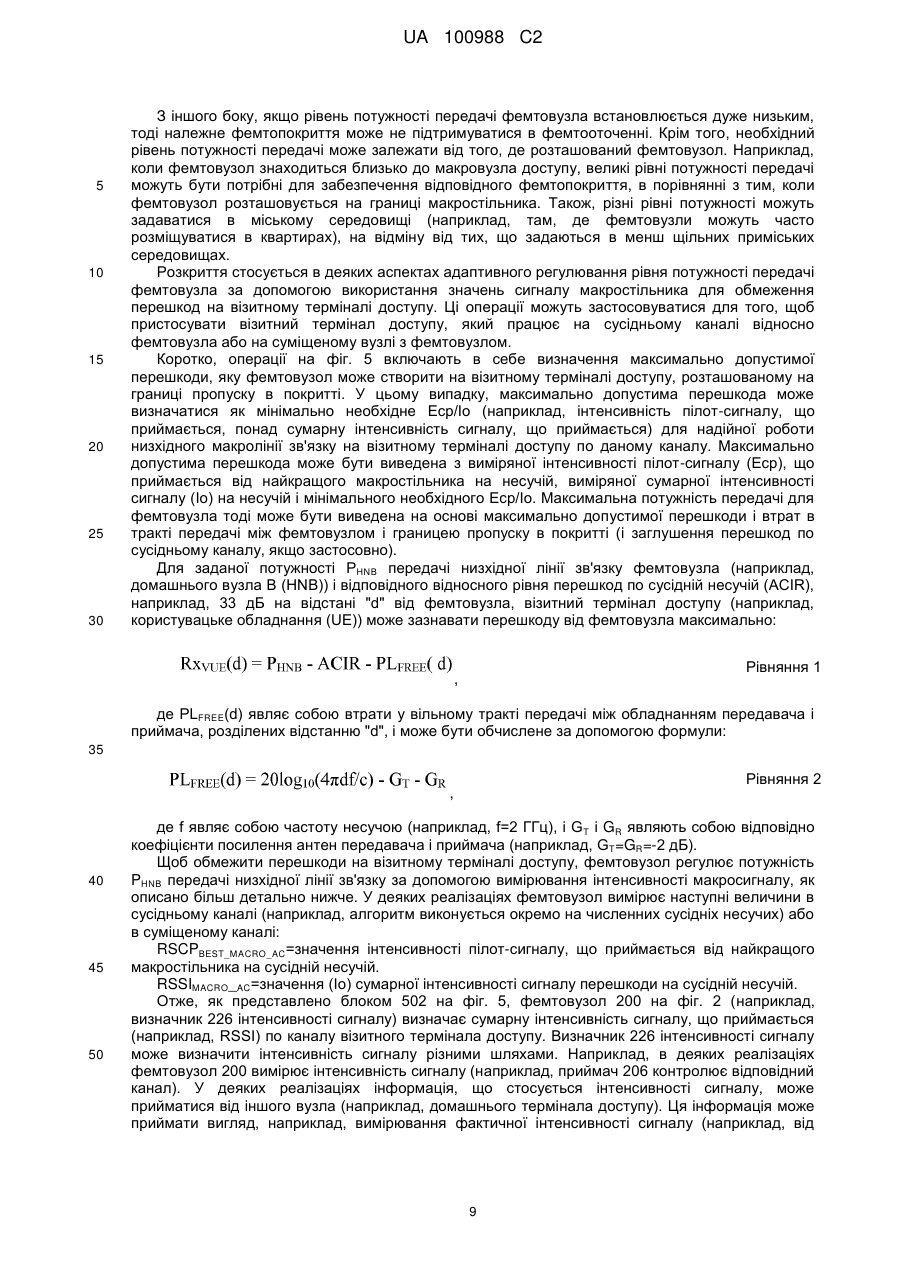

6. Спосіб за п. 2, в якому визначення значення потужності передачі додатково включає:

визначення максимальної величини перешкод, яку передача з першого вузла може наводити на другому вузлі, не викликаючи падіння відношення пілот-сигналу до сигналу для вузла нижче мінімального відношення пілот-сигналу до сигналу, причому визначення максимальної величини перешкод основується на визначеній сумарній інтенсивності сигналу, що приймається, і визначеній інтенсивності пілот-сигналу, що приймається; і

визначення значення потужності передачі, такого, що передача не наводить рівень перешкод на другому вузлі, який перевищує максимальну величину перешкод, причому визначення значення потужності передачі додатково основується на втратах в тракті передачі, асоційованих з зоною покриття першого вузла.

7. Спосіб за п. 6, в якому зона покриття асоціюється з пропуском в покритті суміщеного каналу.

8. Спосіб за п. 6, в якому визначення значення потужності передачі додатково основується на значенні заглушення перешкод по сусідньому каналу між першим каналом, для якого визначається значення потужності передачі, і другим каналом, на якому визначається сумарна інтенсивність сигналу, що приймається.

9. Спосіб за п. 8, в якому зона покриття асоціюється з пропуском в покритті сусіднього каналу.

10. Спосіб за п. 2, в якому: значення потужності передачі визначається для першого каналу; і визначена сумарна інтенсивність сигналу, що приймається, вимірюється по першому каналу.

11. Спосіб за п. 2, в якому: значення потужності передачі визначається для першого каналу; і визначена сумарна інтенсивність сигналу, що приймається, вимірюється по другому каналу.

12. Спосіб за п. 2, який додатково включає визначення щонайменше однієї помилки, асоційованої з визначеною сумарною інтенсивністю сигналу, що приймається, і/або визначеною інтенсивністю пілот-сигналу, що приймається, причому визначення значення потужності передачі додатково основується на щонайменше одній помилці.

13. Спосіб за п. 12, який додатково включає прийом інформації від першого вузла, який авторизований на доступ до даних на другому вузлі, для якого визначається значення потужності передачі, причому визначення щонайменше однієї помилки основується на прийнятій інформації.

14. Спосіб за п. 1, який додатково включає:

визначення того, чи знаходиться вузол в зоні покриття вузла доступу, для якого визначається значення потужності передачі; і

регулювання визначеного значення потужності передачі, на основі визначення того, чи знаходиться вузол в зоні покриття.

15. Спосіб за п. 1, який додатково включає:

визначення того, чи знаходиться перший вузол в зоні покриття другого вузла, для якого визначається значення потужності передачі; і

визначення втрат в тракті передачі між першим і другим вузлами,

причому визначення значення потужності передачі додатково основується на втратах в тракті передачі.

16. Спосіб за п. 15, в якому: перший вузол не авторизований на доступ до даних на другому вузлі; і визначення втрат в тракті передачі включає оцінку втрат в тракті передачі, на основі інформації, прийнятої від третього вузла.

17. Спосіб за п. 1, в якому значення потужності передачі визначається для підтримки відношення сигнал-шум на сусідньому вузлі меншим або рівним заданому значенню.

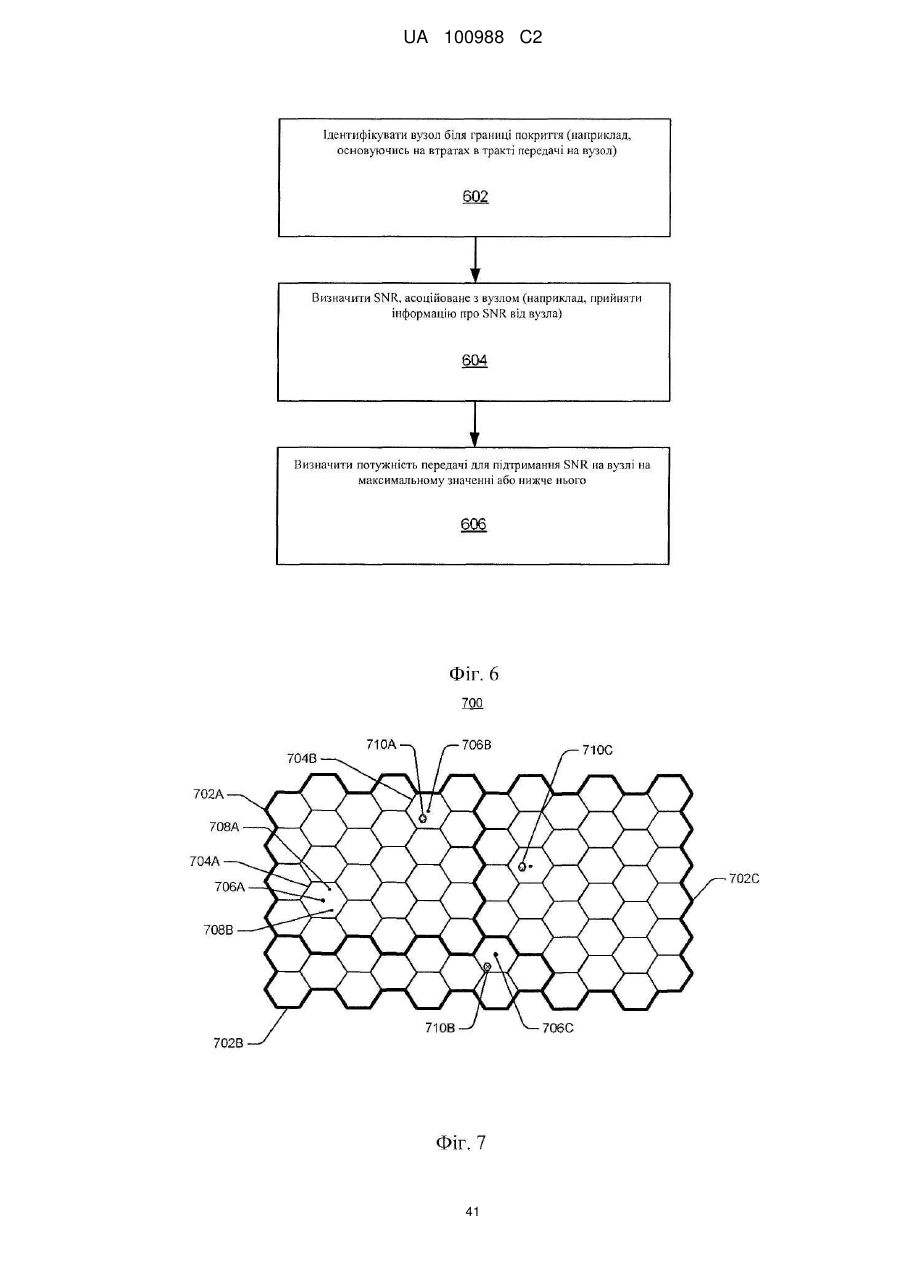

18. Спосіб за п. 1, в якому:

значення потужності передачі визначається для першого вузла;

спосіб додатково включає ідентифікацію другого вузла, який, по суті, знаходиться біля границі зони покриття першого вузла;

спосіб додатково включає визначення відношення сигнал-шум, асоційованого з другим вузлом, на основі визначеної сумарної інтенсивності сигналу, що приймається; і

значення потужності передачі визначається на основі визначеного відношення сигнал-шум і заданого максимального відношення сигнал-шум.

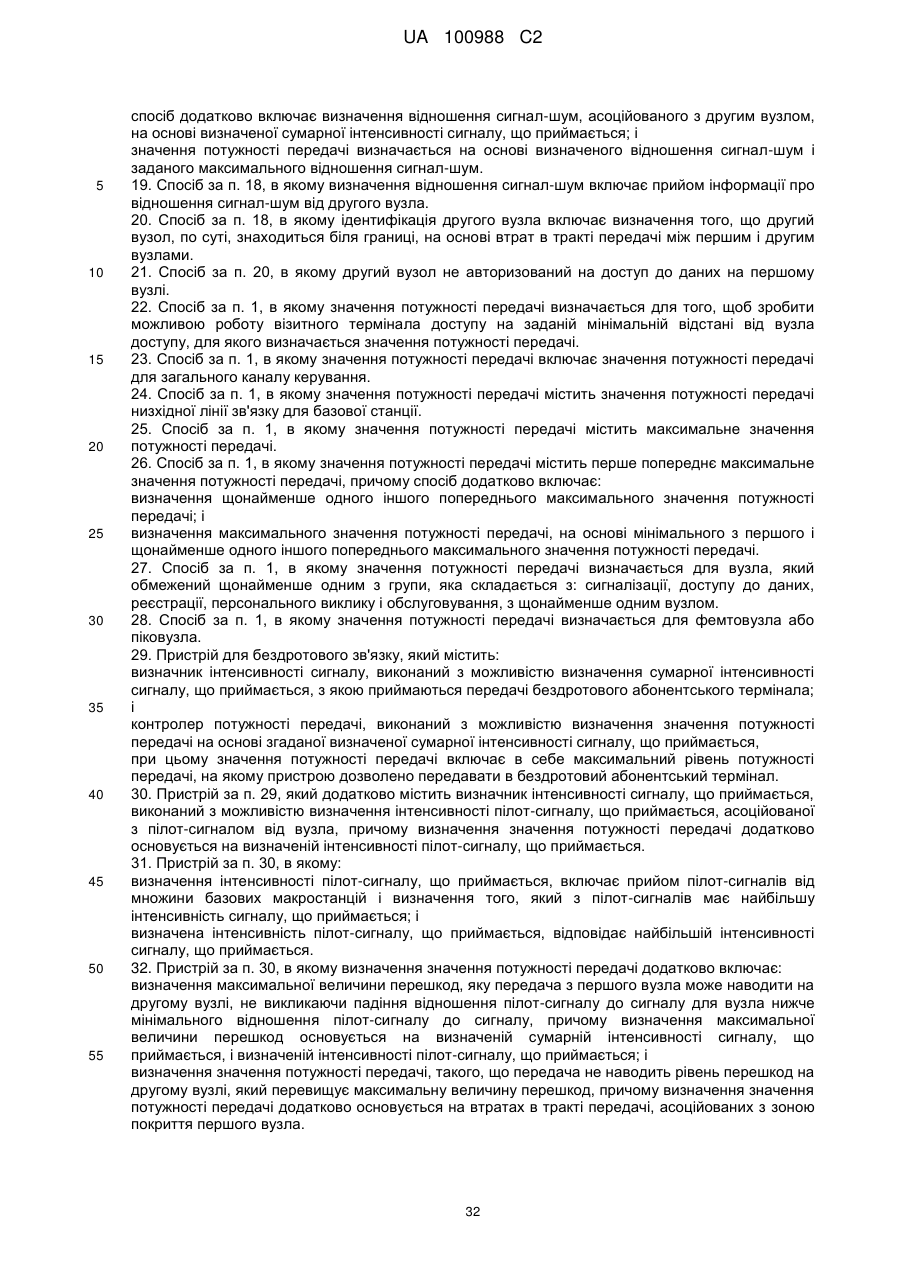

19. Спосіб за п. 18, в якому визначення відношення сигнал-шум включає прийом інформації про відношення сигнал-шум від другого вузла.

20. Спосіб за п. 18, в якому ідентифікація другого вузла включає визначення того, що другий вузол, по суті, знаходиться біля границі, на основі втрат в тракті передачі між першим і другим вузлами.

21. Спосіб за п. 20, в якому другий вузол не авторизований на доступ до даних на першому вузлі.

22. Спосіб за п. 1, в якому значення потужності передачі визначається для того, щоб зробити можливою роботу візитного термінала доступу на заданій мінімальній відстані від вузла доступу, для якого визначається значення потужності передачі.

23. Спосіб за п. 1, в якому значення потужності передачі включає значення потужності передачі для загального каналу керування.

24. Спосіб за п. 1, в якому значення потужності передачі містить значення потужності передачі низхідної лінії зв'язку для базової станції.

25. Спосіб за п. 1, в якому значення потужності передачі містить максимальне значення потужності передачі.

26. Спосіб за п. 1, в якому значення потужності передачі містить перше попереднє максимальне значення потужності передачі, причому спосіб додатково включає:

визначення щонайменше одного іншого попереднього максимального значення потужності передачі; і

визначення максимального значення потужності передачі, на основі мінімального з першого і щонайменше одного іншого попереднього максимального значення потужності передачі.

27. Спосіб за п. 1, в якому значення потужності передачі визначається для вузла, який обмежений щонайменше одним з групи, яка складається з: сигналізації, доступу до даних, реєстрації, персонального виклику і обслуговування, з щонайменше одним вузлом.

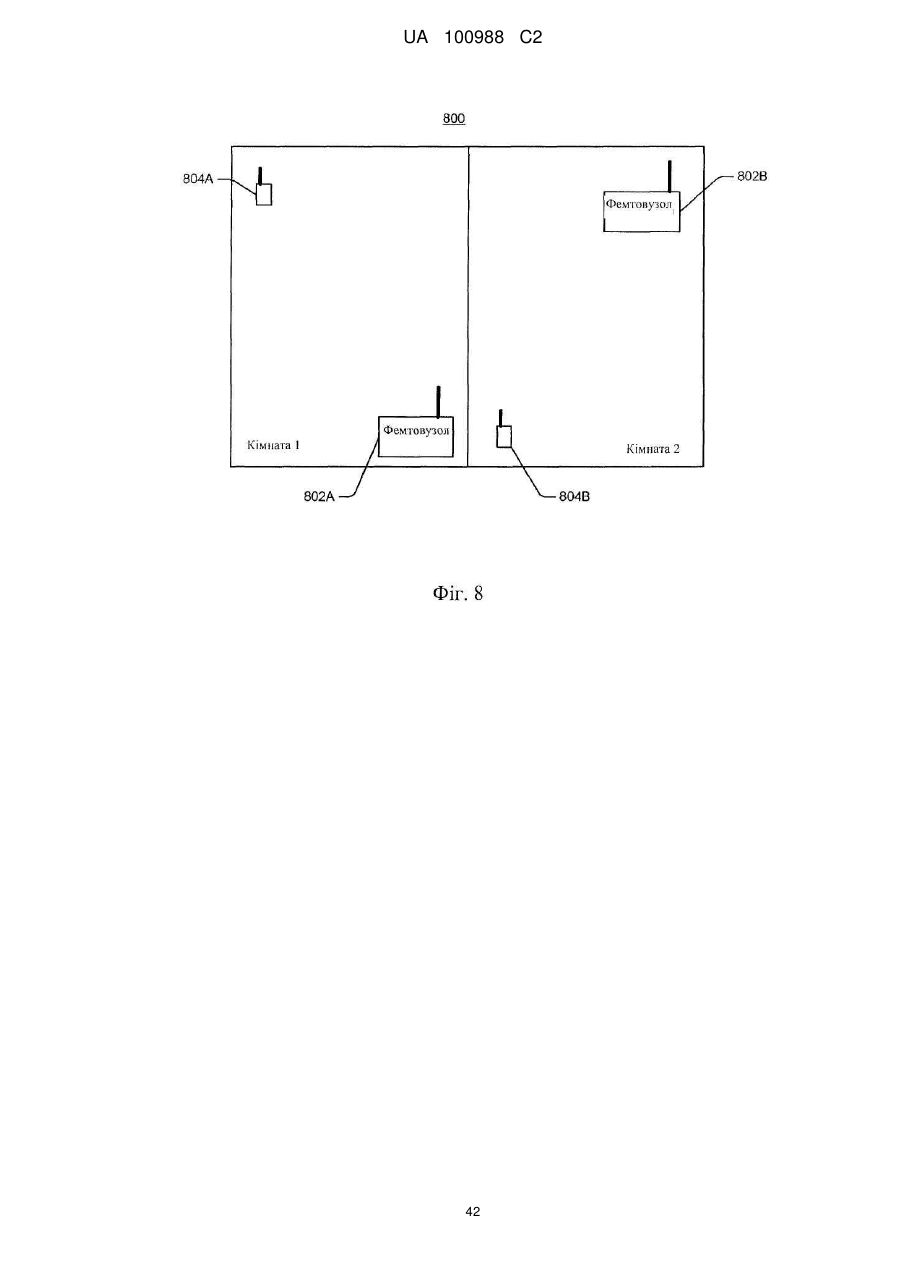

28. Спосіб за п. 1, в якому значення потужності передачі визначається для фемтовузла або піковузла.

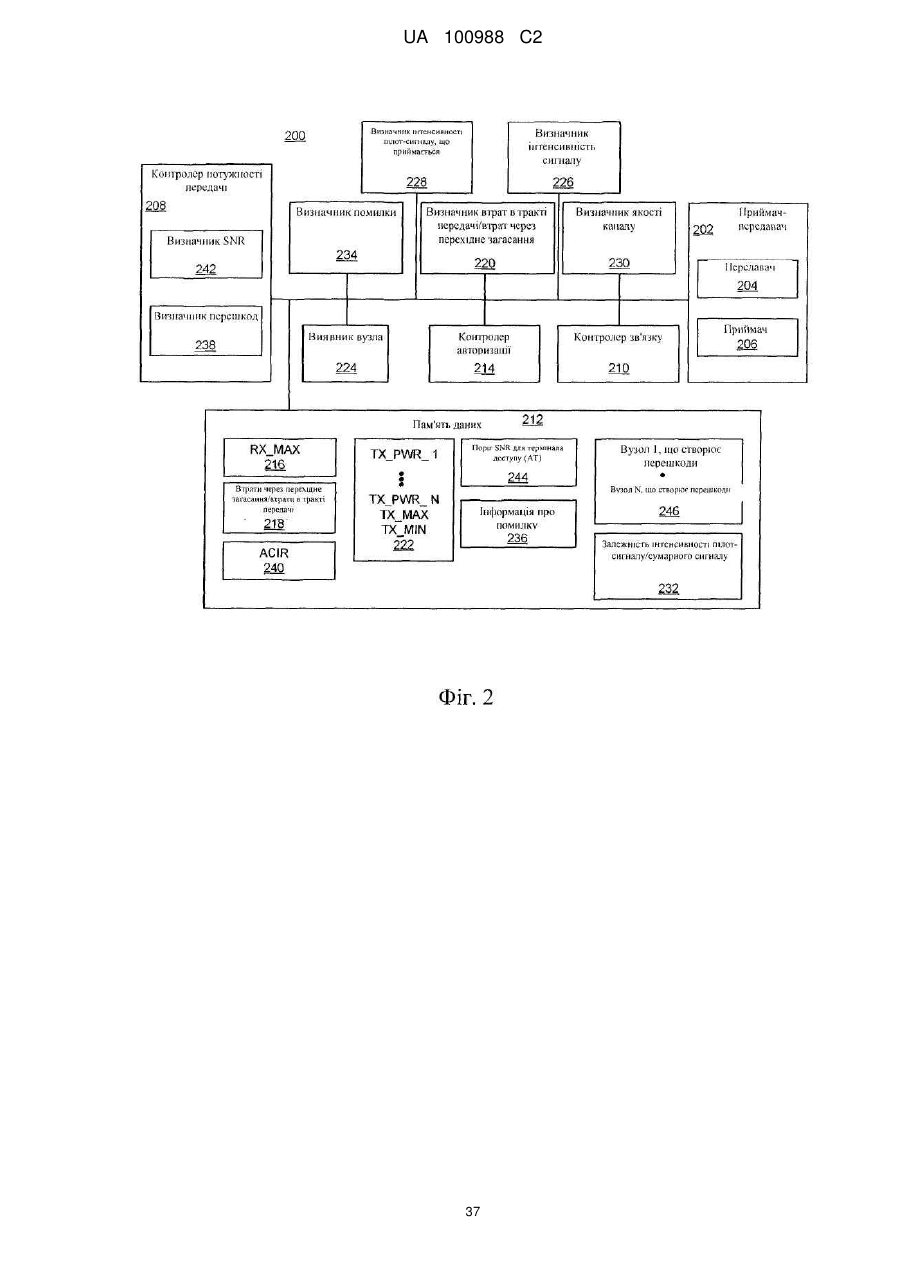

29. Пристрій для бездротового зв'язку, який містить:

визначник інтенсивності сигналу, виконаний з можливістю визначення сумарної інтенсивності сигналу, що приймається, з якою приймаються передачі бездротового абонентського термінала; і

контролер потужності передачі, виконаний з можливістю визначення значення потужності передачі на основі згаданої визначеної сумарної інтенсивності сигналу, що приймається,

при цьому значення потужності передачі включає в себе максимальний рівень потужності передачі, на якому пристрою дозволено передавати в бездротовий абонентський термінал.

30. Пристрій за п. 29, який додатково містить визначник інтенсивності сигналу, що приймається, виконаний з можливістю визначення інтенсивності пілот-сигналу, що приймається, асоційованої з пілот-сигналом від вузла, причому визначення значення потужності передачі додатково основується на визначеній інтенсивності пілот-сигналу, що приймається.

31. Пристрій за п. 30, в якому:

визначення інтенсивності пілот-сигналу, що приймається, включає прийом пілот-сигналів від множини базових макростанцій і визначення того, який з пілот-сигналів має найбільшу інтенсивність сигналу, що приймається; і

визначена інтенсивність пілот-сигналу, що приймається, відповідає найбільшій інтенсивності сигналу, що приймається.

32. Пристрій за п. 30, в якому визначення значення потужності передачі додатково включає:

визначення максимальної величини перешкод, яку передача з першого вузла може наводити на другому вузлі, не викликаючи падіння відношення пілот-сигналу до сигналу для вузла нижче мінімального відношення пілот-сигналу до сигналу, причому визначення максимальної величини перешкод основується на визначеній сумарній інтенсивності сигналу, що приймається, і визначеній інтенсивності пілот-сигналу, що приймається; і

визначення значення потужності передачі, такого, що передача не наводить рівень перешкод на другому вузлі, який перевищує максимальну величину перешкод, причому визначення значення потужності передачі додатково основується на втратах в тракті передачі, асоційованих з зоною покриття першого вузла.

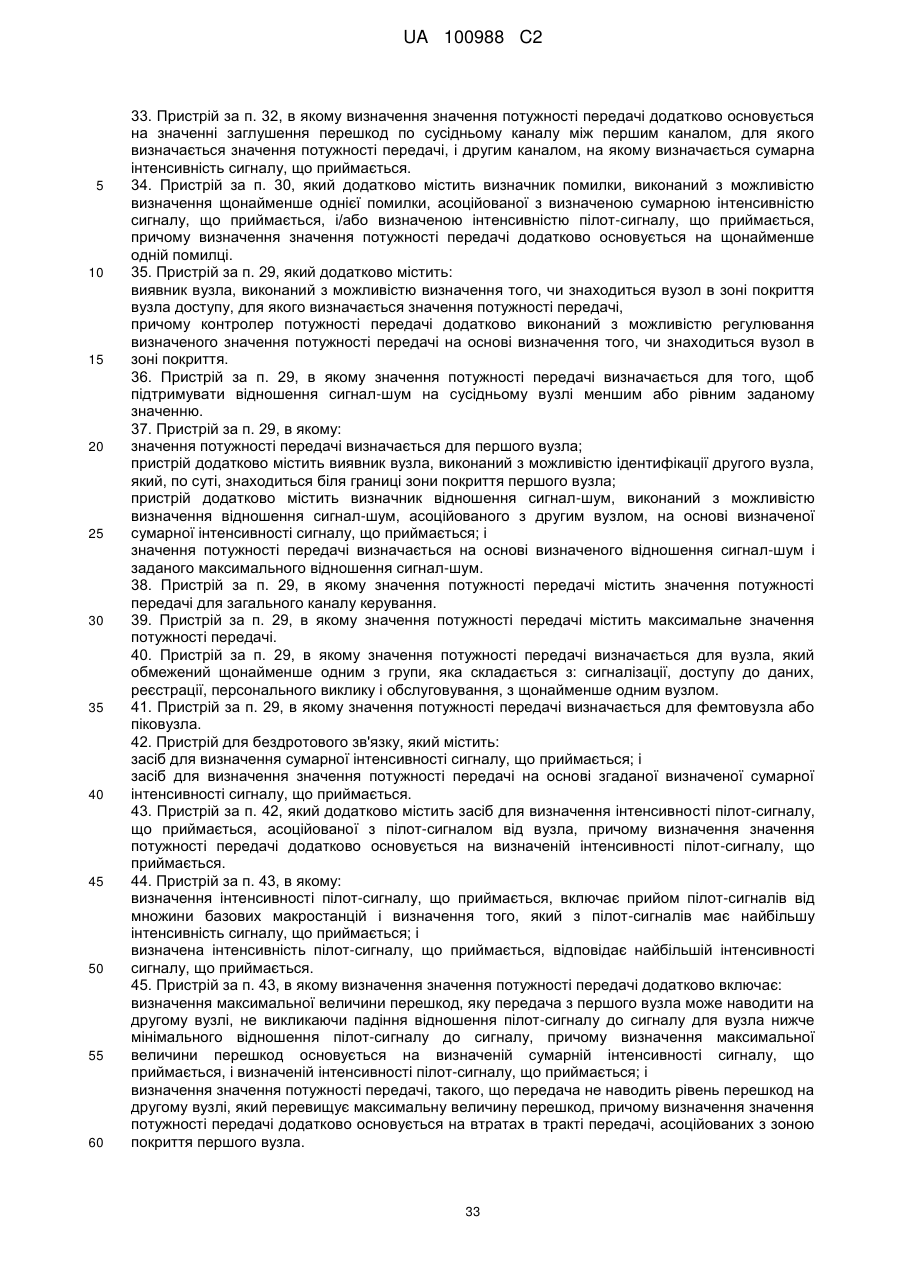

33. Пристрій за п. 32, в якому визначення значення потужності передачі додатково основується на значенні заглушення перешкод по сусідньому каналу між першим каналом, для якого визначається значення потужності передачі, і другим каналом, на якому визначається сумарна інтенсивність сигналу, що приймається.

34. Пристрій за п. 30, який додатково містить визначник помилки, виконаний з можливістю визначення щонайменше однієї помилки, асоційованої з визначеною сумарною інтенсивністю сигналу, що приймається, і/або визначеною інтенсивністю пілот-сигналу, що приймається, причому визначення значення потужності передачі додатково основується на щонайменше одній помилці.

35. Пристрій за п. 29, який додатково містить:

виявник вузла, виконаний з можливістю визначення того, чи знаходиться вузол в зоні покриття вузла доступу, для якого визначається значення потужності передачі,

причому контролер потужності передачі додатково виконаний з можливістю регулювання визначеного значення потужності передачі на основі визначення того, чи знаходиться вузол в зоні покриття.

36. Пристрій за п. 29, в якому значення потужності передачі визначається для того, щоб підтримувати відношення сигнал-шум на сусідньому вузлі меншим або рівним заданому значенню.

37. Пристрій за п. 29, в якому:

значення потужності передачі визначається для першого вузла;

пристрій додатково містить виявник вузла, виконаний з можливістю ідентифікації другого вузла, який, по суті, знаходиться біля границі зони покриття першого вузла;

пристрій додатково містить визначник відношення сигнал-шум, виконаний з можливістю визначення відношення сигнал-шум, асоційованого з другим вузлом, на основі визначеної сумарної інтенсивності сигналу, що приймається; і

значення потужності передачі визначається на основі визначеного відношення сигнал-шум і заданого максимального відношення сигнал-шум.

38. Пристрій за п. 29, в якому значення потужності передачі містить значення потужності передачі для загального каналу керування.

39. Пристрій за п. 29, в якому значення потужності передачі містить максимальне значення потужності передачі.

40. Пристрій за п. 29, в якому значення потужності передачі визначається для вузла, який обмежений щонайменше одним з групи, яка складається з: сигналізації, доступу до даних, реєстрації, персонального виклику і обслуговування, з щонайменше одним вузлом.

41. Пристрій за п. 29, в якому значення потужності передачі визначається для фемтовузла або піковузла.

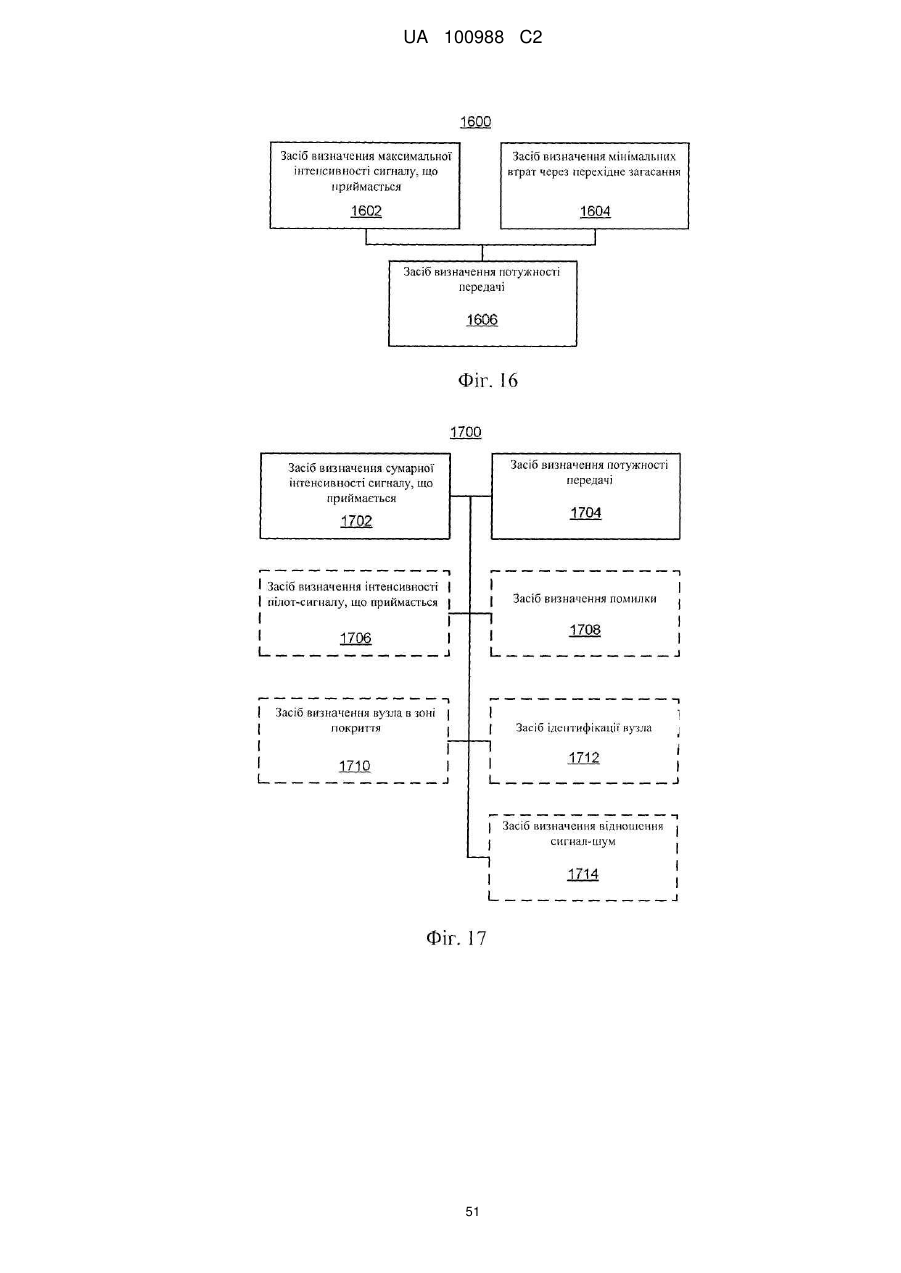

42. Пристрій для бездротового зв'язку, який містить:

засіб для визначення сумарної інтенсивності сигналу, що приймається; і

засіб для визначення значення потужності передачі на основі згаданої визначеної сумарної інтенсивності сигналу, що приймається.

43. Пристрій за п. 42, який додатково містить засіб для визначення інтенсивності пілот-сигналу, що приймається, асоційованої з пілот-сигналом від вузла, причому визначення значення потужності передачі додатково основується на визначеній інтенсивності пілот-сигналу, що приймається.

44. Пристрій за п. 43, в якому:

визначення інтенсивності пілот-сигналу, що приймається, включає прийом пілот-сигналів від множини базових макростанцій і визначення того, який з пілот-сигналів має найбільшу інтенсивність сигналу, що приймається; і

визначена інтенсивність пілот-сигналу, що приймається, відповідає найбільшій інтенсивності сигналу, що приймається.

45. Пристрій за п. 43, в якому визначення значення потужності передачі додатково включає:

визначення максимальної величини перешкод, яку передача з першого вузла може наводити на другому вузлі, не викликаючи падіння відношення пілот-сигналу до сигналу для вузла нижче мінімального відношення пілот-сигналу до сигналу, причому визначення максимальної величини перешкод основується на визначеній сумарній інтенсивності сигналу, що приймається, і визначеній інтенсивності пілот-сигналу, що приймається; і

визначення значення потужності передачі, такого, що передача не наводить рівень перешкод на другому вузлі, який перевищує максимальну величину перешкод, причому визначення значення потужності передачі додатково основується на втратах в тракті передачі, асоційованих з зоною покриття першого вузла.

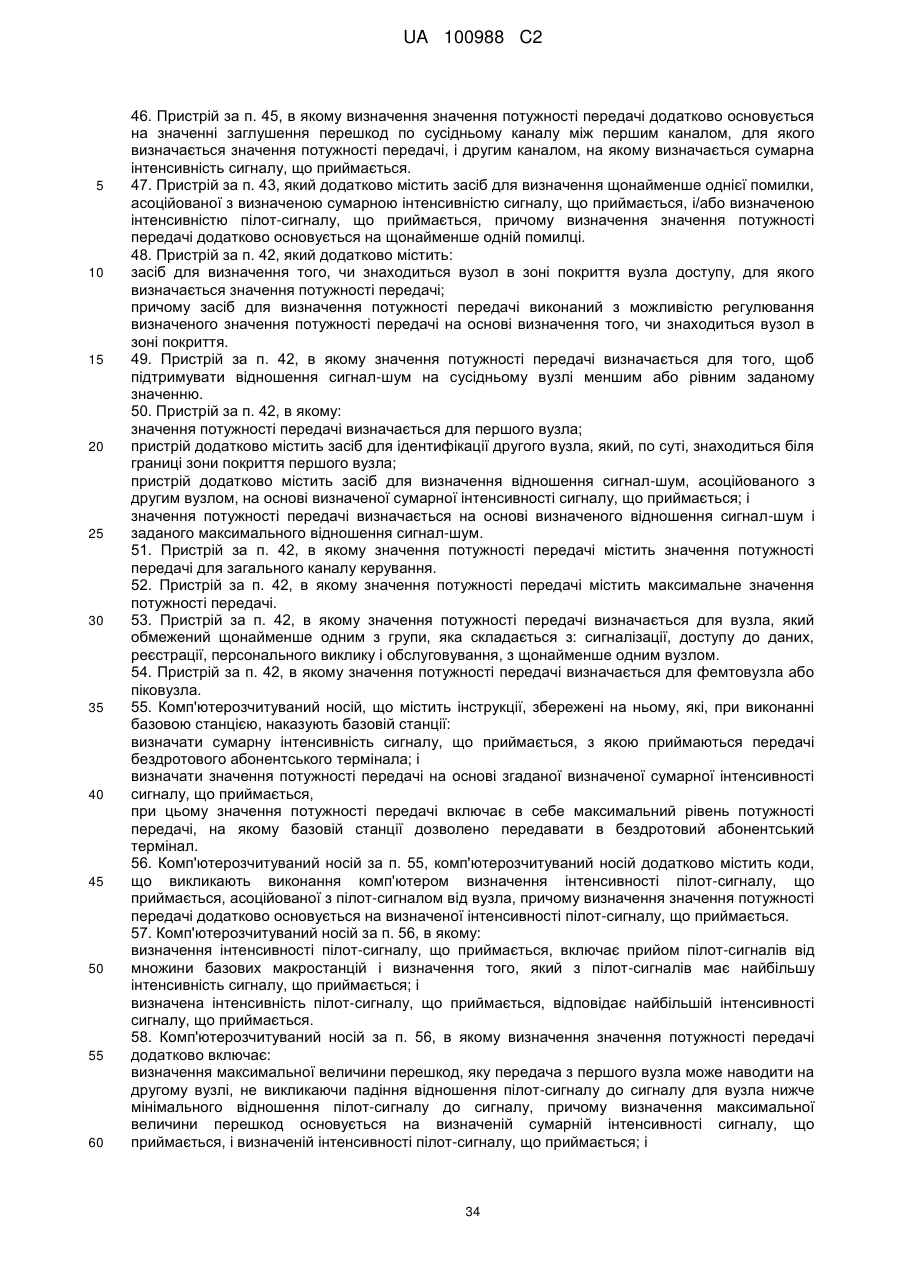

46. Пристрій за п. 45, в якому визначення значення потужності передачі додатково основується на значенні заглушення перешкод по сусідньому каналу між першим каналом, для якого визначається значення потужності передачі, і другим каналом, на якому визначається сумарна інтенсивність сигналу, що приймається.

47. Пристрій за п. 43, який додатково містить засіб для визначення щонайменше однієї помилки, асоційованої з визначеною сумарною інтенсивністю сигналу, що приймається, і/або визначеною інтенсивністю пілот-сигналу, що приймається, причому визначення значення потужності передачі додатково основується на щонайменше одній помилці.

48. Пристрій за п. 42, який додатково містить:

засіб для визначення того, чи знаходиться вузол в зоні покриття вузла доступу, для якого визначається значення потужності передачі;

причому засіб для визначення потужності передачі виконаний з можливістю регулювання визначеного значення потужності передачі на основі визначення того, чи знаходиться вузол в зоні покриття.

49. Пристрій за п. 42, в якому значення потужності передачі визначається для того, щоб підтримувати відношення сигнал-шум на сусідньому вузлі меншим або рівним заданому значенню.

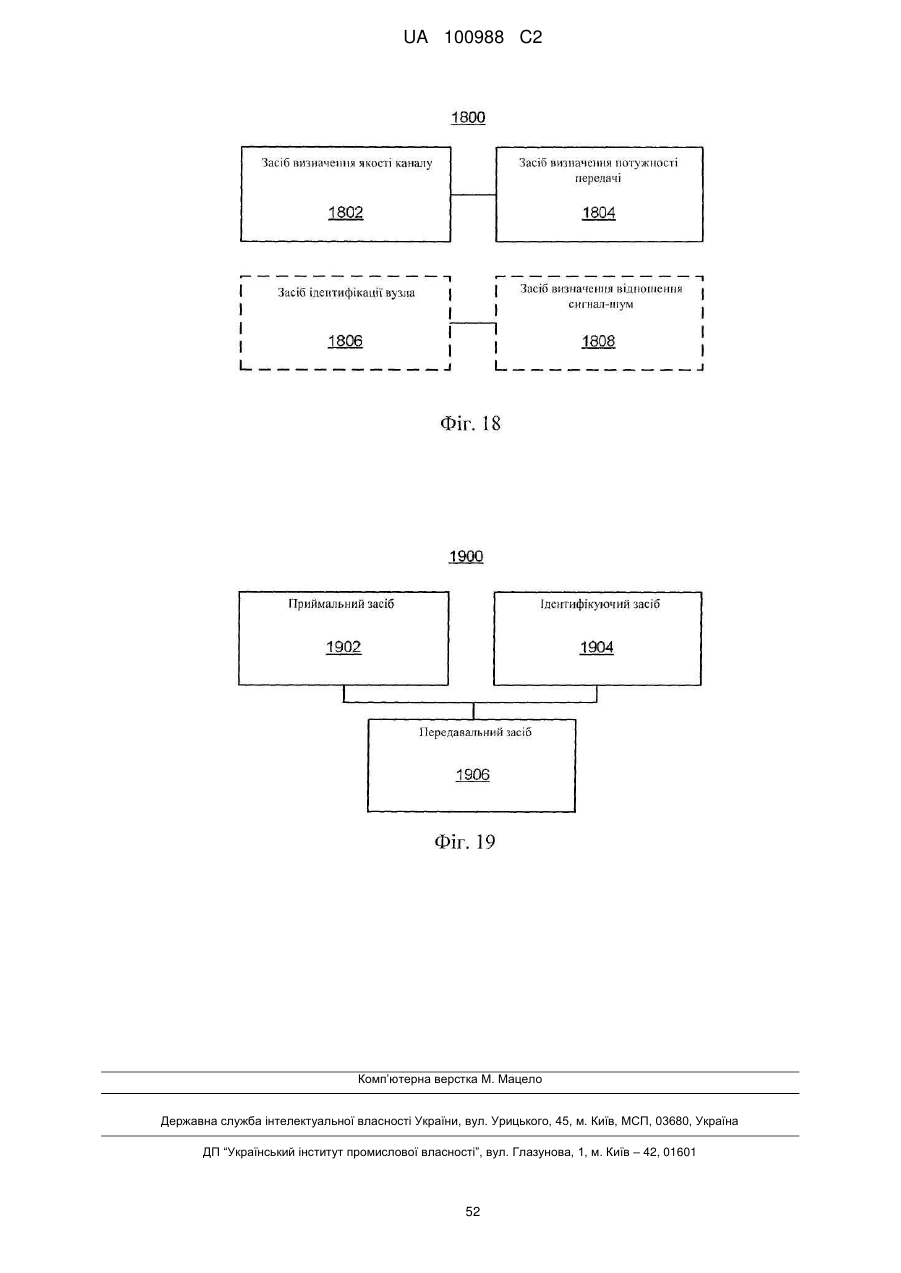

50. Пристрій за п. 42, в якому:

значення потужності передачі визначається для першого вузла;

пристрій додатково містить засіб для ідентифікації другого вузла, який, по суті, знаходиться біля границі зони покриття першого вузла;

пристрій додатково містить засіб для визначення відношення сигнал-шум, асоційованого з другим вузлом, на основі визначеної сумарної інтенсивності сигналу, що приймається; і

значення потужності передачі визначається на основі визначеного відношення сигнал-шум і заданого максимального відношення сигнал-шум.

51. Пристрій за п. 42, в якому значення потужності передачі містить значення потужності передачі для загального каналу керування.

52. Пристрій за п. 42, в якому значення потужності передачі містить максимальне значення потужності передачі.

53. Пристрій за п. 42, в якому значення потужності передачі визначається для вузла, який обмежений щонайменше одним з групи, яка складається з: сигналізації, доступу до даних, реєстрації, персонального виклику і обслуговування, з щонайменше одним вузлом.

54. Пристрій за п. 42, в якому значення потужності передачі визначається для фемтовузла або піковузла.

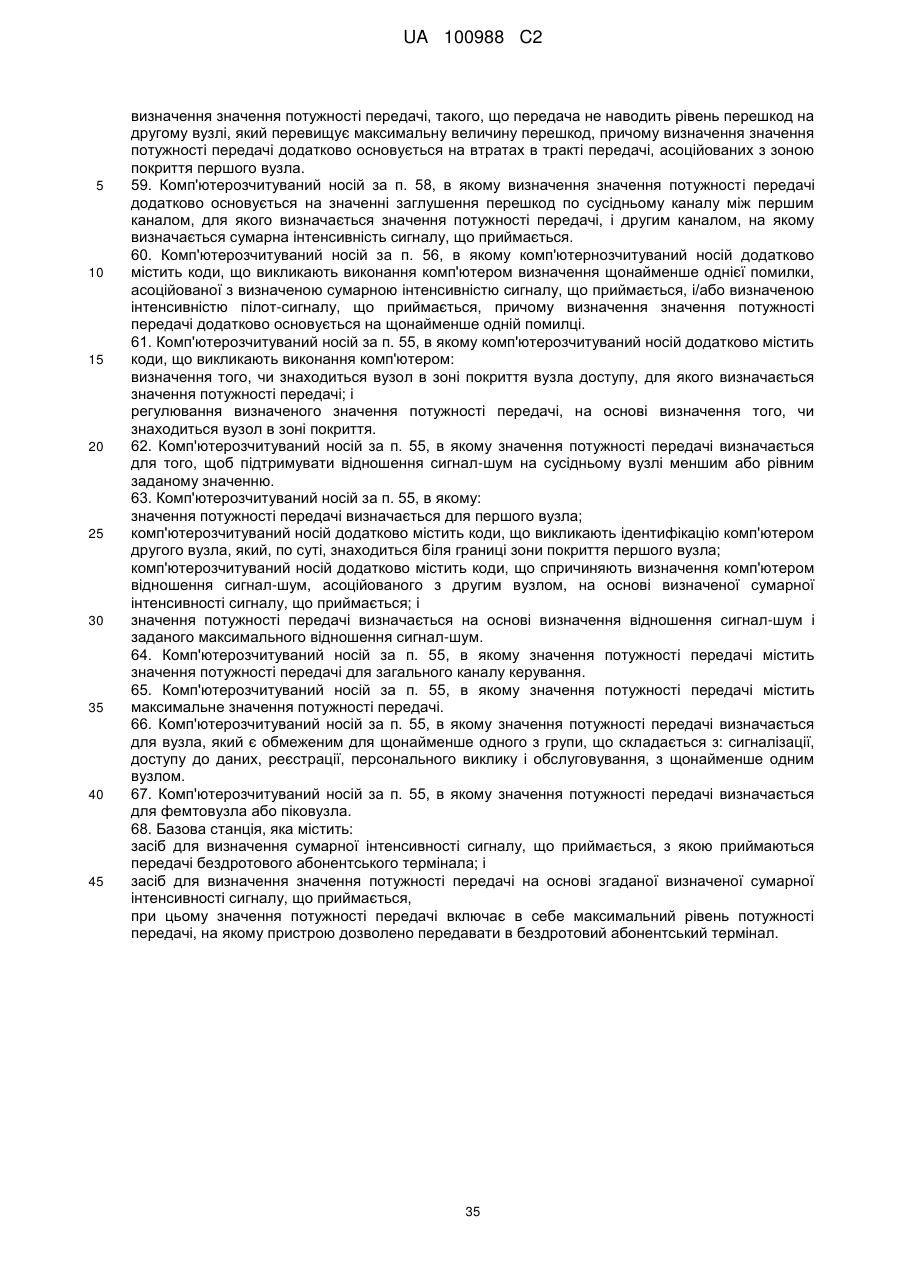

55. Комп'ютерозчитуваний носій, що містить інструкції, збережені на ньому, які, при виконанні базовою станцією, наказують базовій станції:

визначати сумарну інтенсивність сигналу, що приймається, з якою приймаються передачі бездротового абонентського термінала; і

визначати значення потужності передачі на основі згаданої визначеної сумарної інтенсивності сигналу, що приймається,

при цьому значення потужності передачі включає в себе максимальний рівень потужності передачі, на якому базовій станції дозволено передавати в бездротовий абонентський термінал.

56. Комп'ютерозчитуваний носій за п. 55, комп'ютерозчитуваний носій додатково містить коди, що викликають виконання комп'ютером визначення інтенсивності пілот-сигналу, що приймається, асоційованої з пілот-сигналом від вузла, причому визначення значення потужності передачі додатково основується на визначеної інтенсивності пілот-сигналу, що приймається.

57. Комп'ютерозчитуваний носій за п. 56, в якому:

визначення інтенсивності пілот-сигналу, що приймається, включає прийом пілот-сигналів від множини базових макростанцій і визначення того, який з пілот-сигналів має найбільшу інтенсивність сигналу, що приймається; і

визначена інтенсивність пілот-сигналу, що приймається, відповідає найбільшій інтенсивності сигналу, що приймається.

58. Комп'ютерозчитуваний носій за п. 56, в якому визначення значення потужності передачі додатково включає:

визначення максимальної величини перешкод, яку передача з першого вузла може наводити на другому вузлі, не викликаючи падіння відношення пілот-сигналу до сигналу для вузла нижче мінімального відношення пілот-сигналу до сигналу, причому визначення максимальної величини перешкод основується на визначеній сумарній інтенсивності сигналу, що приймається, і визначеній інтенсивності пілот-сигналу, що приймається; і

визначення значення потужності передачі, такого, що передача не наводить рівень перешкод на другому вузлі, який перевищує максимальну величину перешкод, причому визначення значення потужності передачі додатково основується на втратах в тракті передачі, асоційованих з зоною покриття першого вузла.

59. Комп'ютерозчитуваний носій за п. 58, в якому визначення значення потужності передачі додатково основується на значенні заглушення перешкод по сусідньому каналу між першим каналом, для якого визначається значення потужності передачі, і другим каналом, на якому визначається сумарна інтенсивність сигналу, що приймається.

60. Комп'ютерозчитуваний носій за п. 56, в якому комп'ютернозчитуваний носій додатково містить коди, що викликають виконання комп'ютером визначення щонайменше однієї помилки, асоційованої з визначеною сумарною інтенсивністю сигналу, що приймається, і/або визначеною інтенсивністю пілот-сигналу, що приймається, причому визначення значення потужності передачі додатково основується на щонайменше одній помилці.

61. Комп'ютерозчитуваний носій за п. 55, в якому комп'ютерозчитуваний носій додатково містить коди, що викликають виконання комп'ютером:

визначення того, чи знаходиться вузол в зоні покриття вузла доступу, для якого визначається значення потужності передачі; і

регулювання визначеного значення потужності передачі, на основі визначення того, чи знаходиться вузол в зоні покриття.

62. Комп'ютерозчитуваний носій за п. 55, в якому значення потужності передачі визначається для того, щоб підтримувати відношення сигнал-шум на сусідньому вузлі меншим або рівним заданому значенню.

63. Комп'ютерозчитуваний носій за п. 55, в якому:

значення потужності передачі визначається для першого вузла;

комп'ютерозчитуваний носій додатково містить коди, що викликають ідентифікацію комп'ютером другого вузла, який, по суті, знаходиться біля границі зони покриття першого вузла;

комп'ютерозчитуваний носій додатково містить коди, що спричиняють визначення комп'ютером відношення сигнал-шум, асоційованого з другим вузлом, на основі визначеної сумарної інтенсивності сигналу, що приймається; і

значення потужності передачі визначається на основі визначення відношення сигнал-шум і заданого максимального відношення сигнал-шум.

64. Комп'ютерозчитуваний носій за п. 55, в якому значення потужності передачі містить значення потужності передачі для загального каналу керування.

65. Комп'ютерозчитуваний носій за п. 55, в якому значення потужності передачі містить максимальне значення потужності передачі.

66. Комп'ютерозчитуваний носій за п. 55, в якому значення потужності передачі визначається для вузла, який є обмеженим для щонайменше одного з групи, що складається з: сигналізації, доступу до даних, реєстрації, персонального виклику і обслуговування, з щонайменше одним вузлом.

67. Комп'ютерозчитуваний носій за п. 55, в якому значення потужності передачі визначається для фемтовузла або піковузла.

68. Базова станція, яка містить:

засіб для визначення сумарної інтенсивності сигналу, що приймається, з якою приймаються передачі бездротового абонентського термінала; і

засіб для визначення значення потужності передачі на основі згаданої визначеної сумарної інтенсивності сигналу, що приймається,

при цьому значення потужності передачі включає в себе максимальний рівень потужності передачі, на якому пристрою дозволено передавати в бездротовий абонентський термінал.

Текст

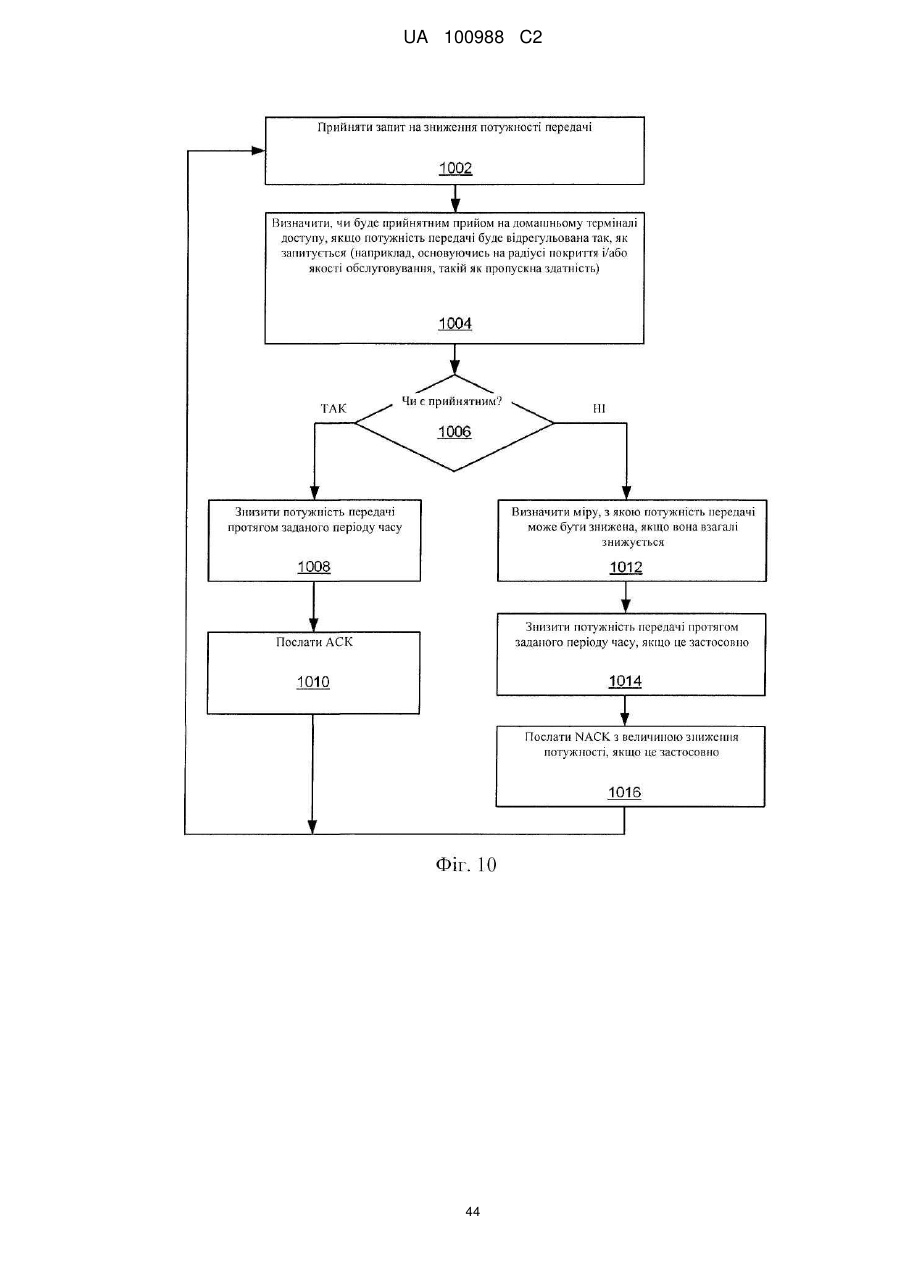

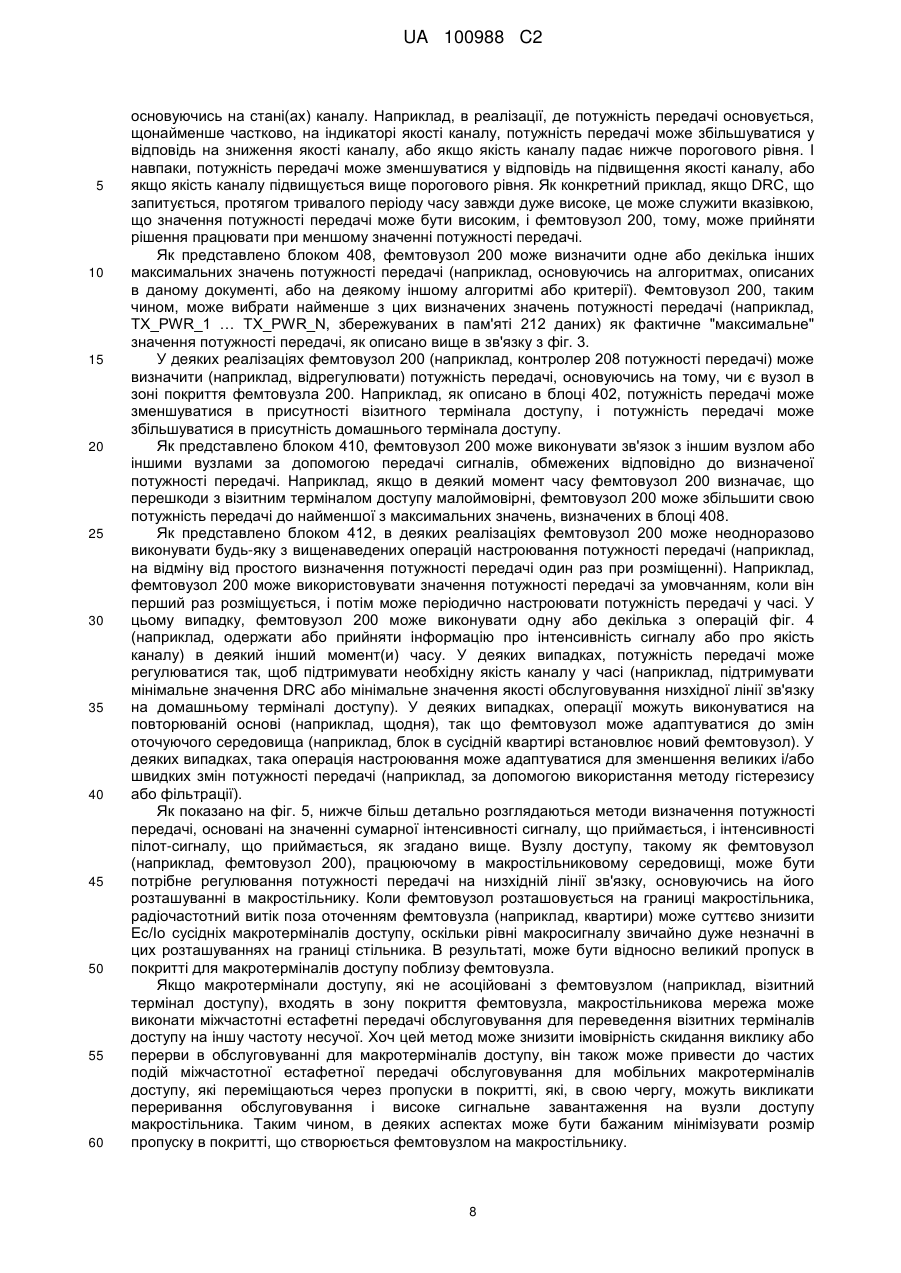

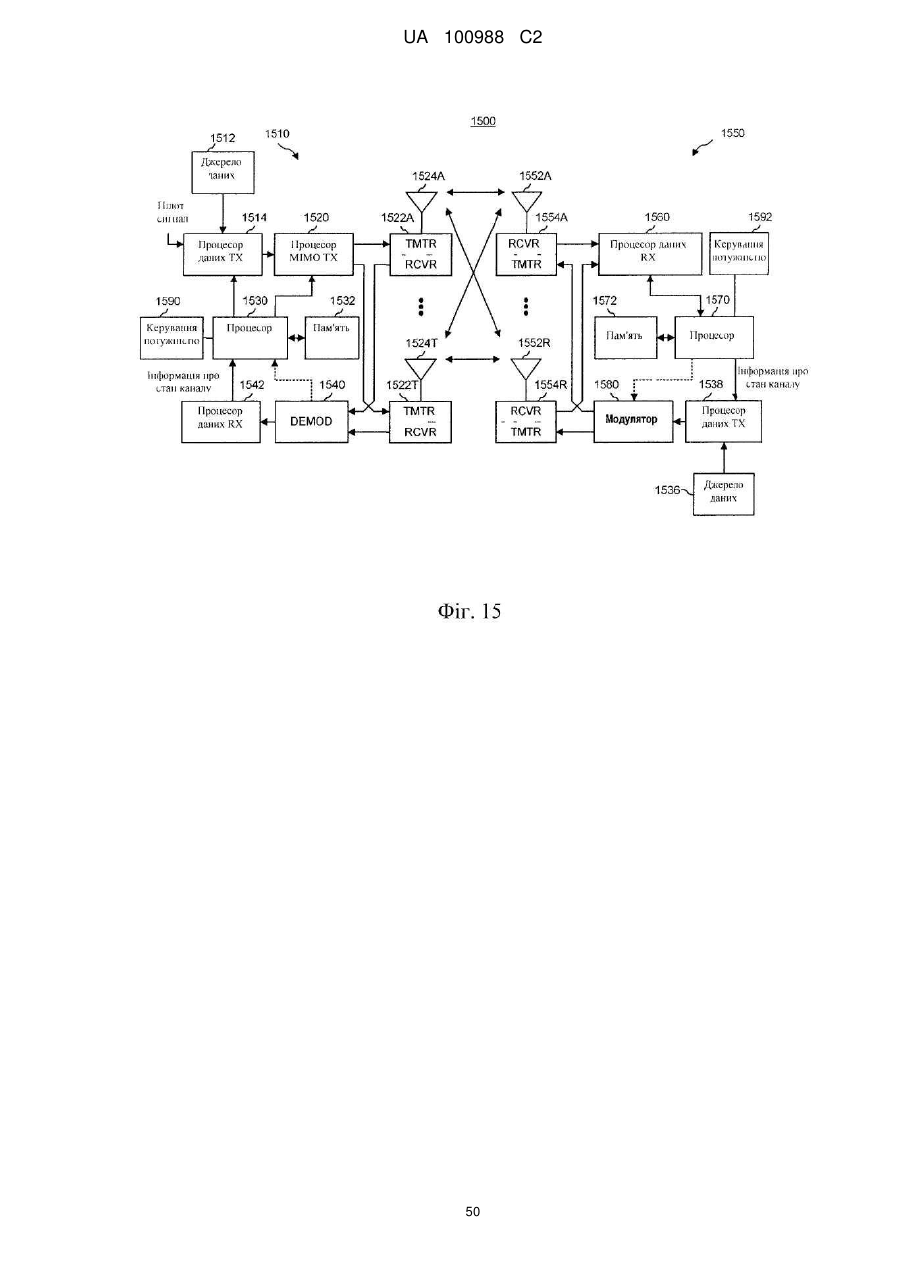

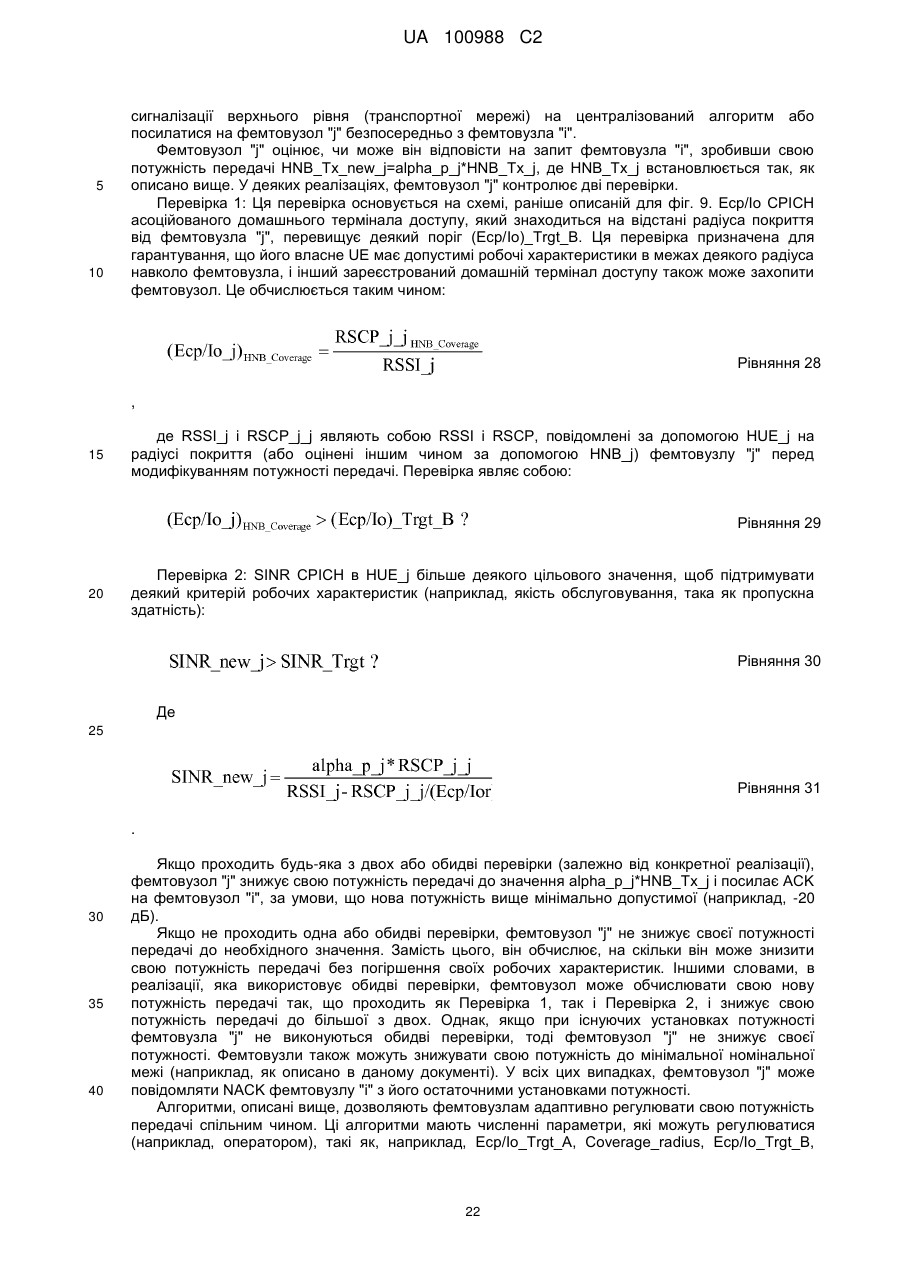

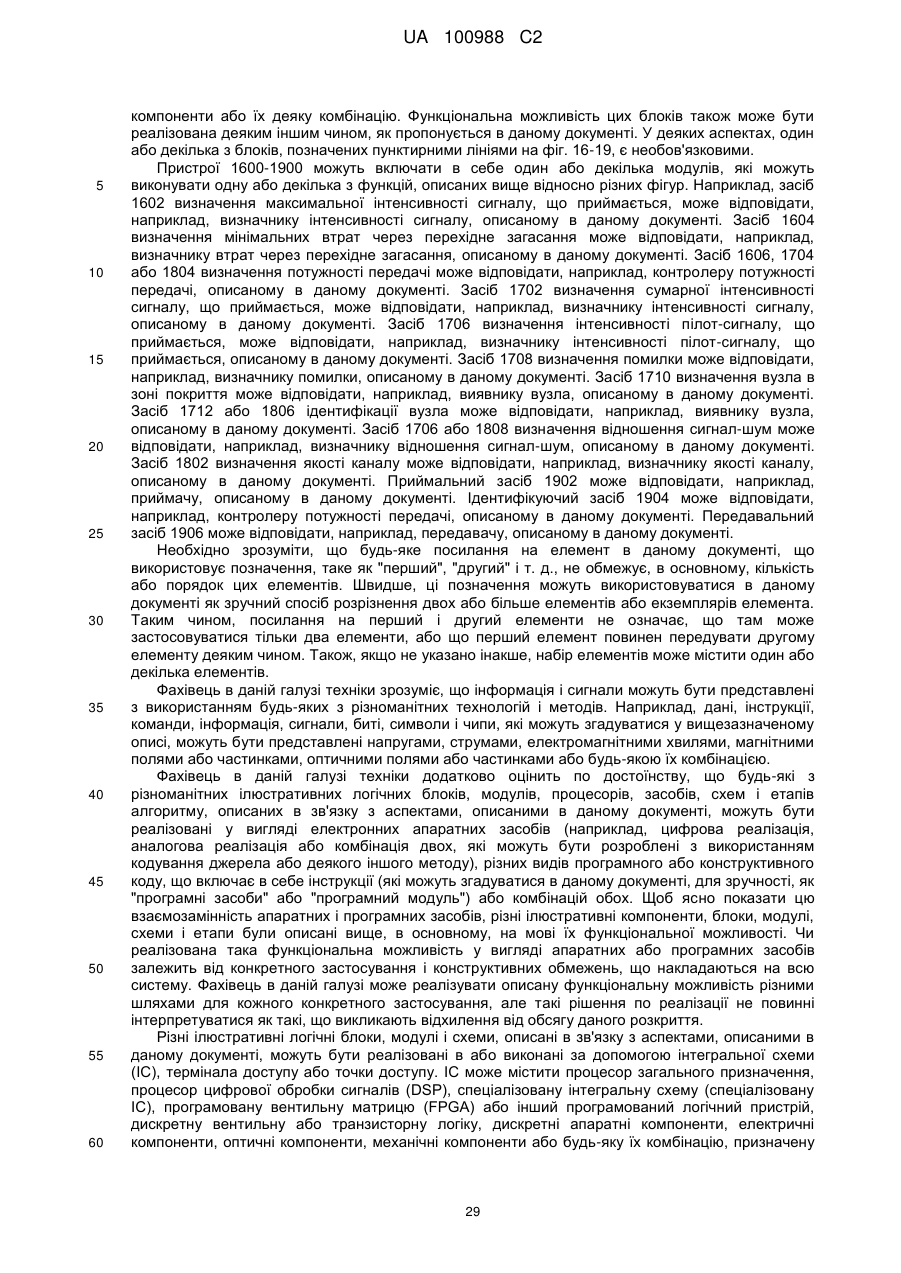

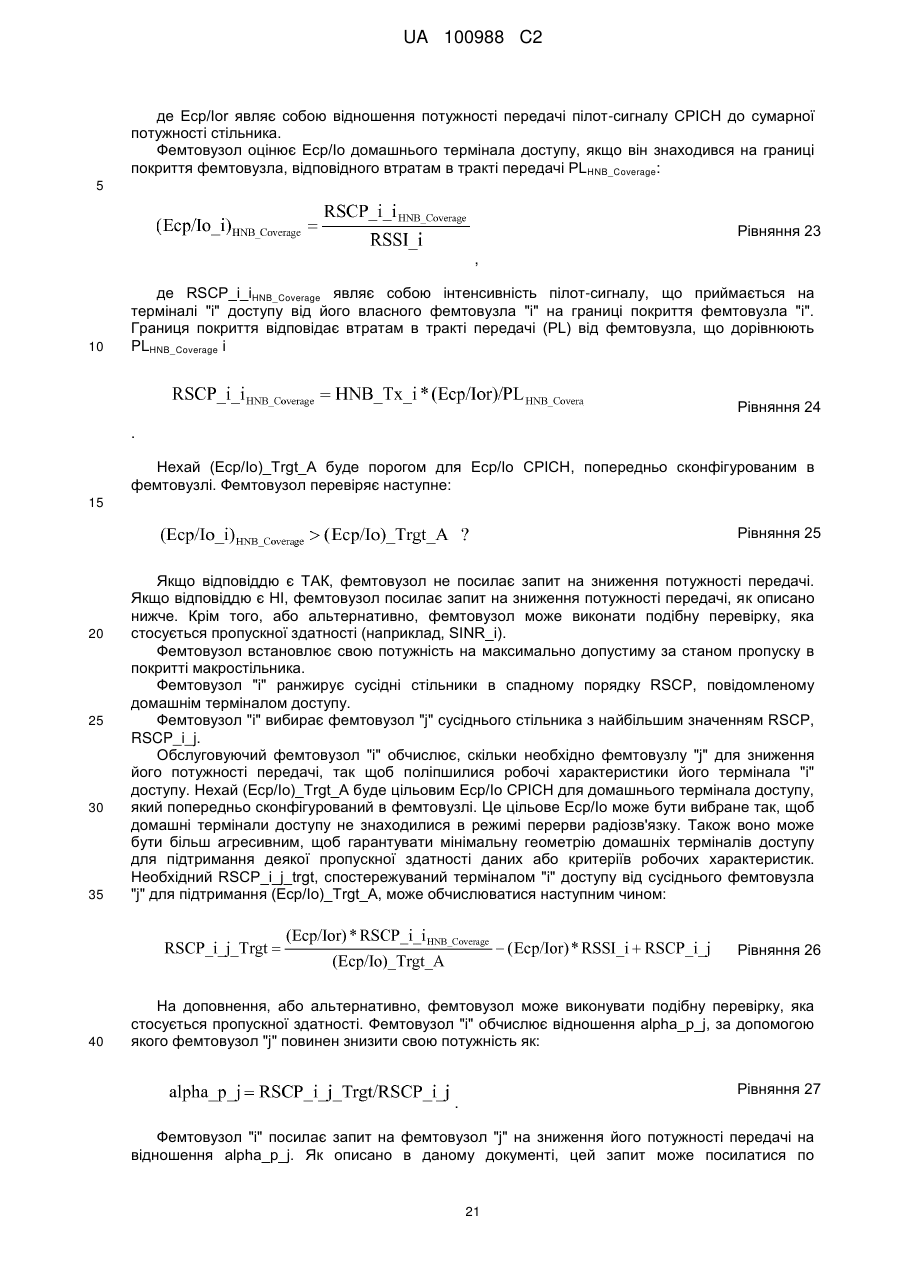

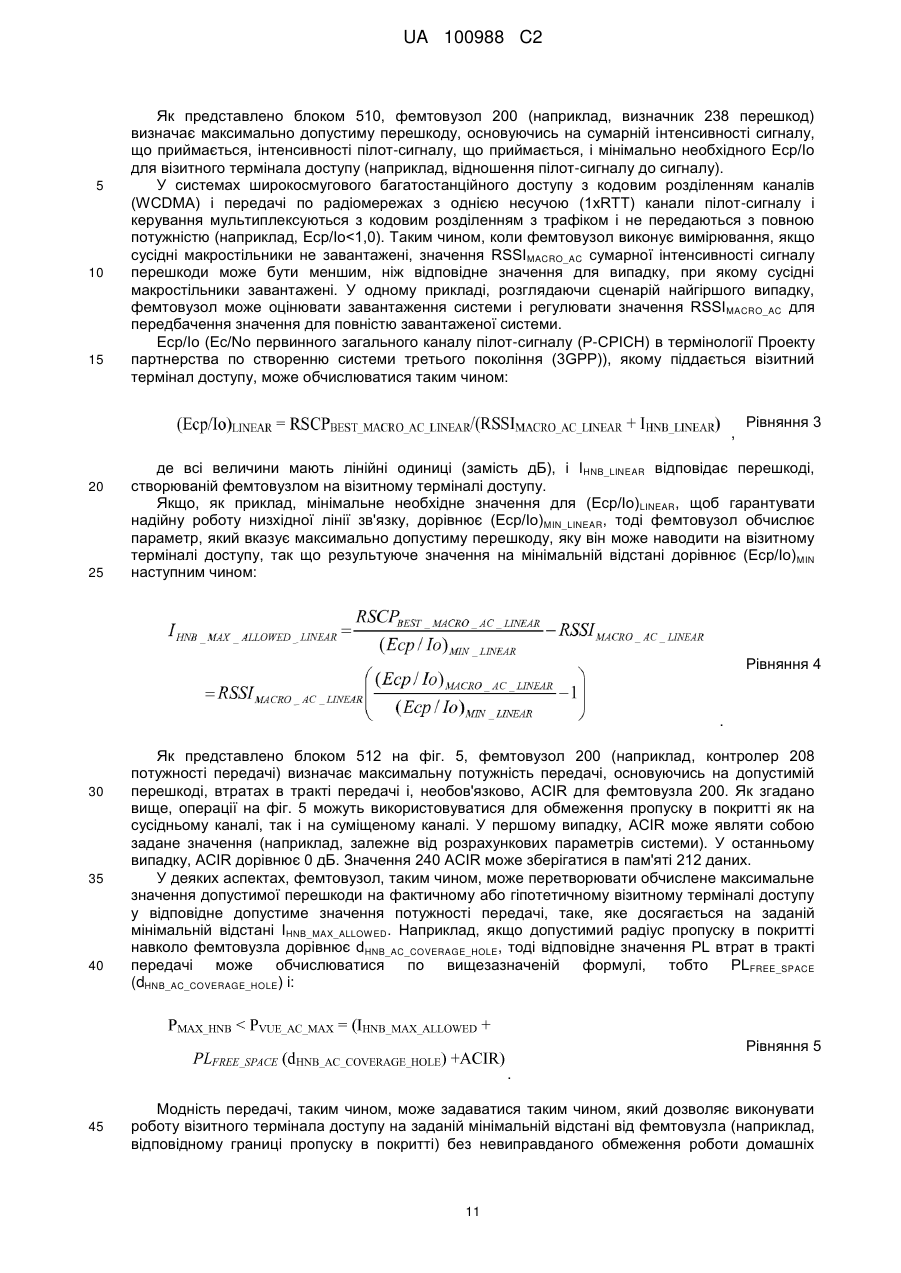

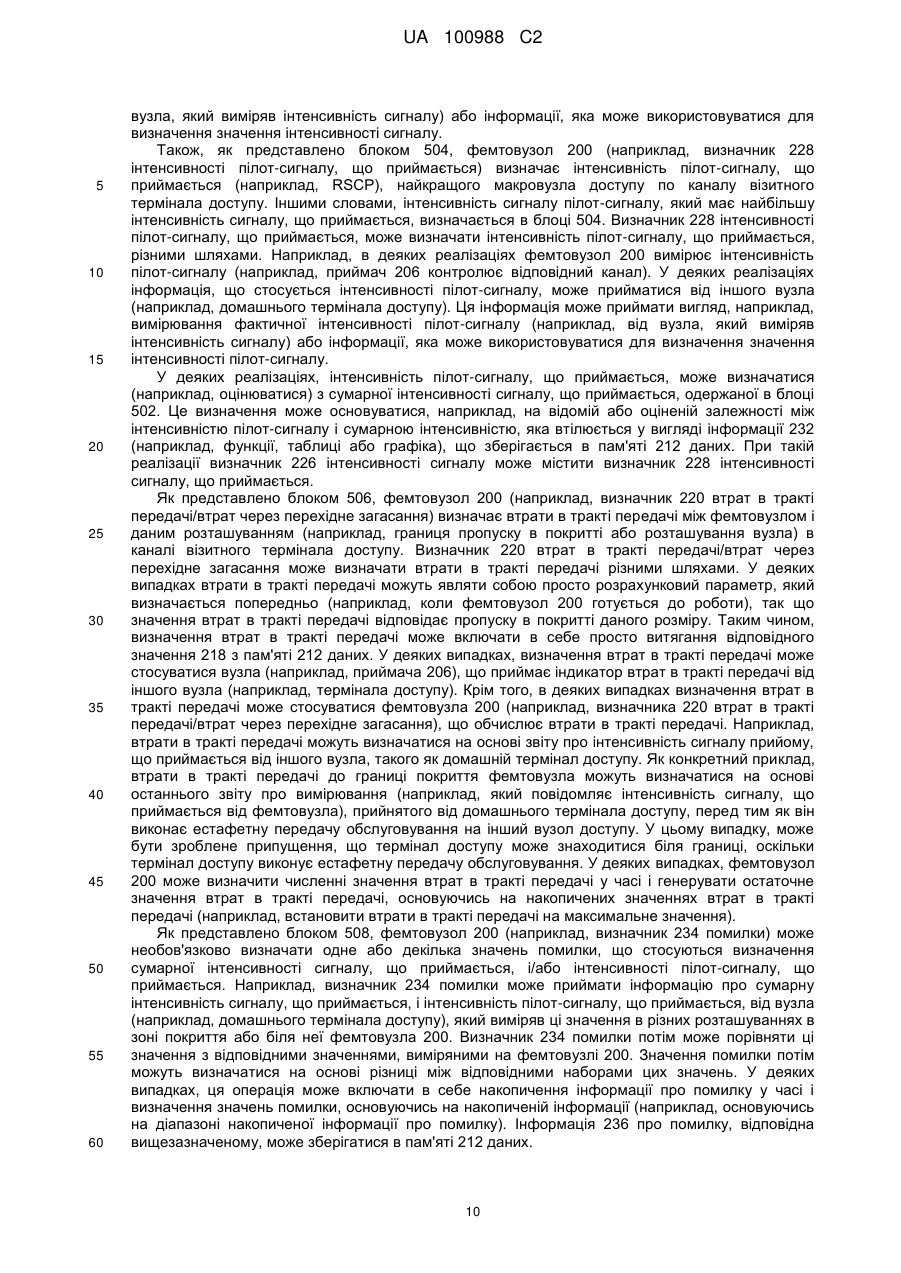

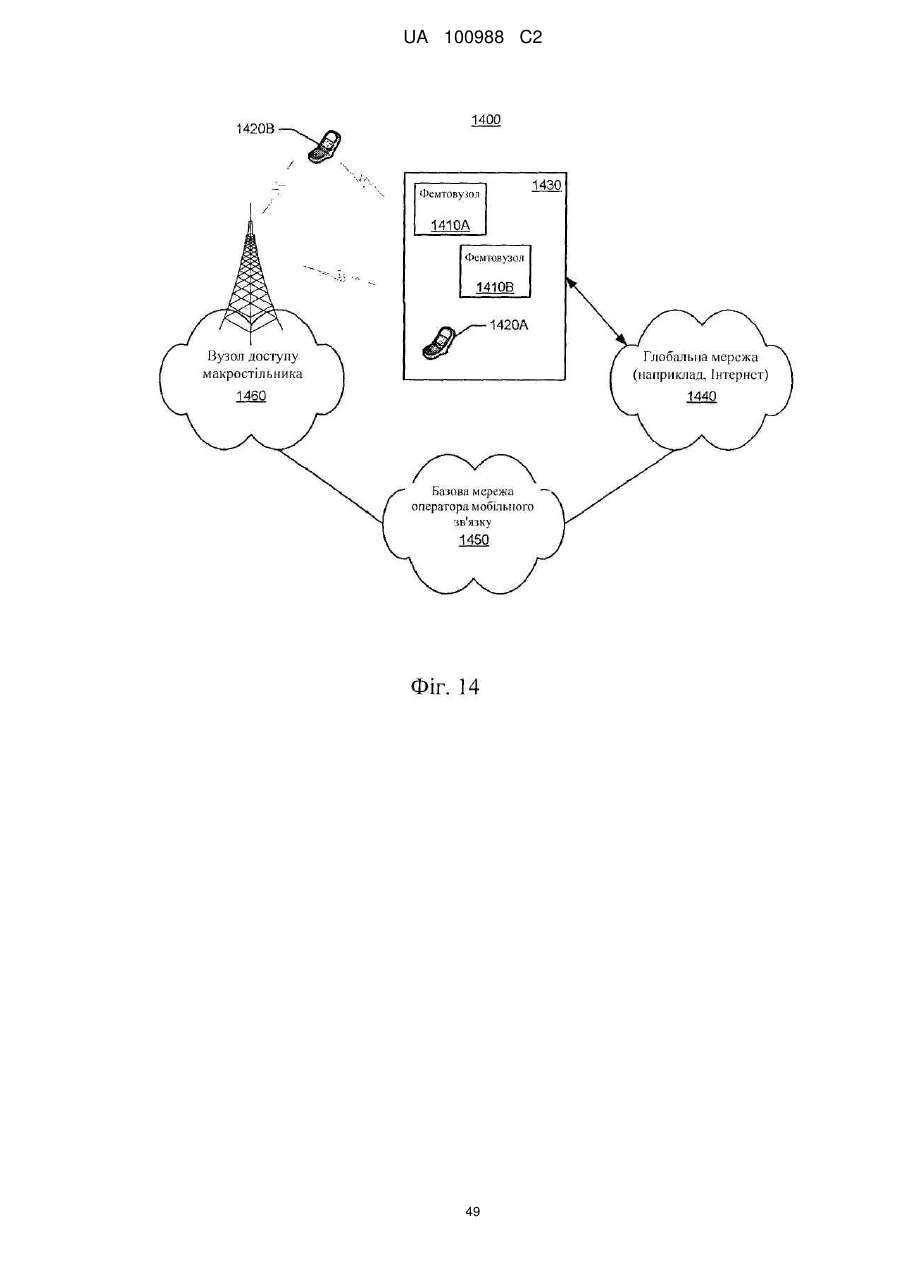

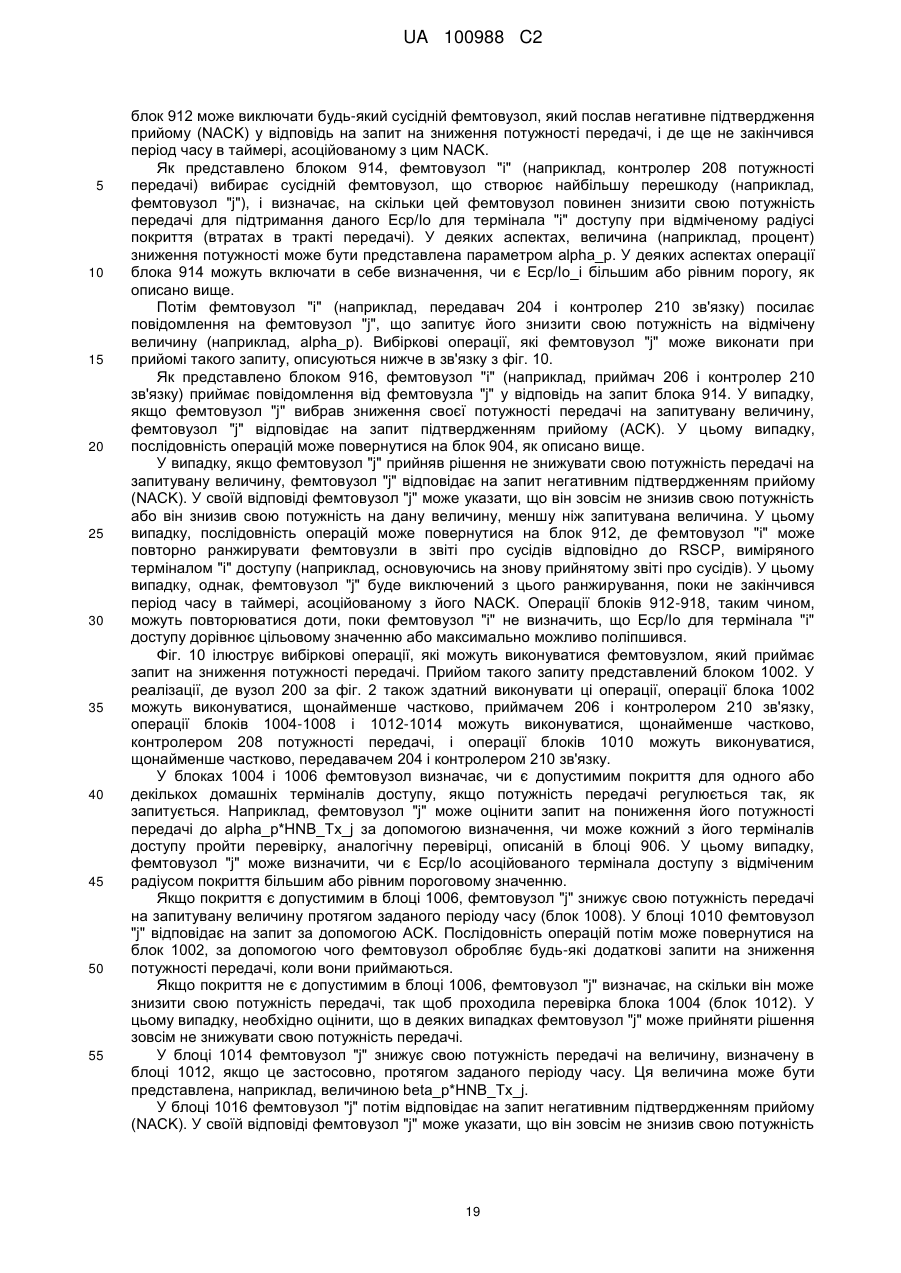

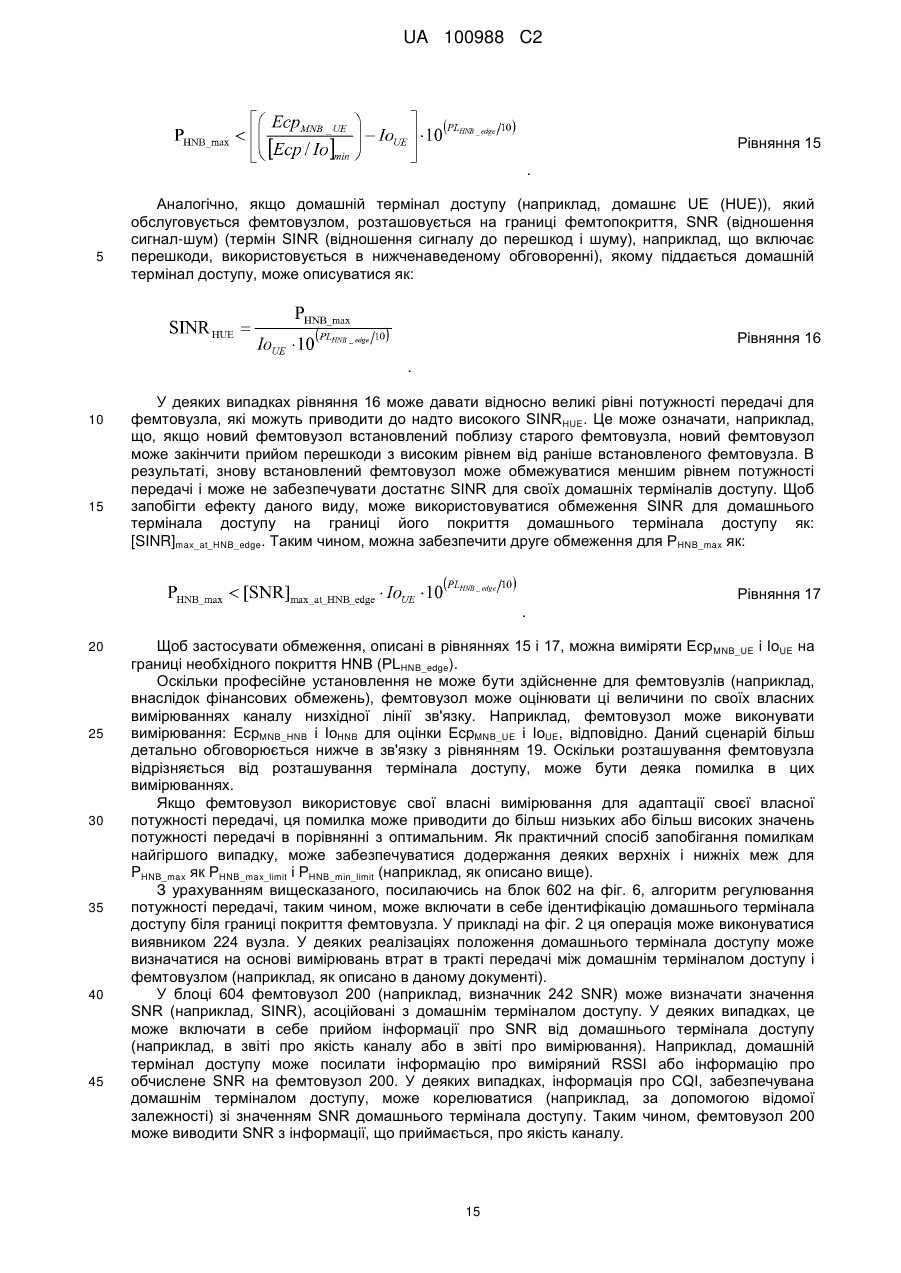

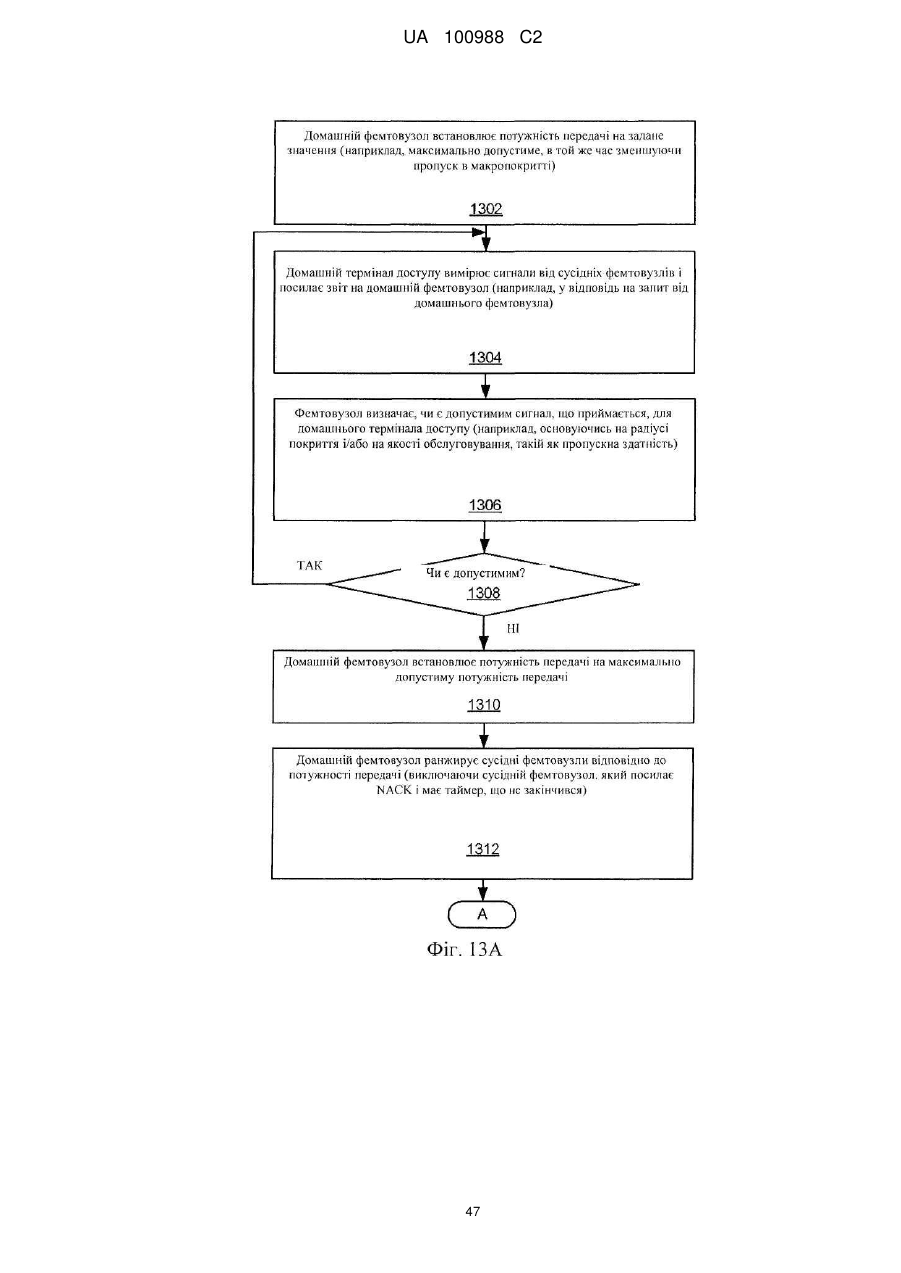

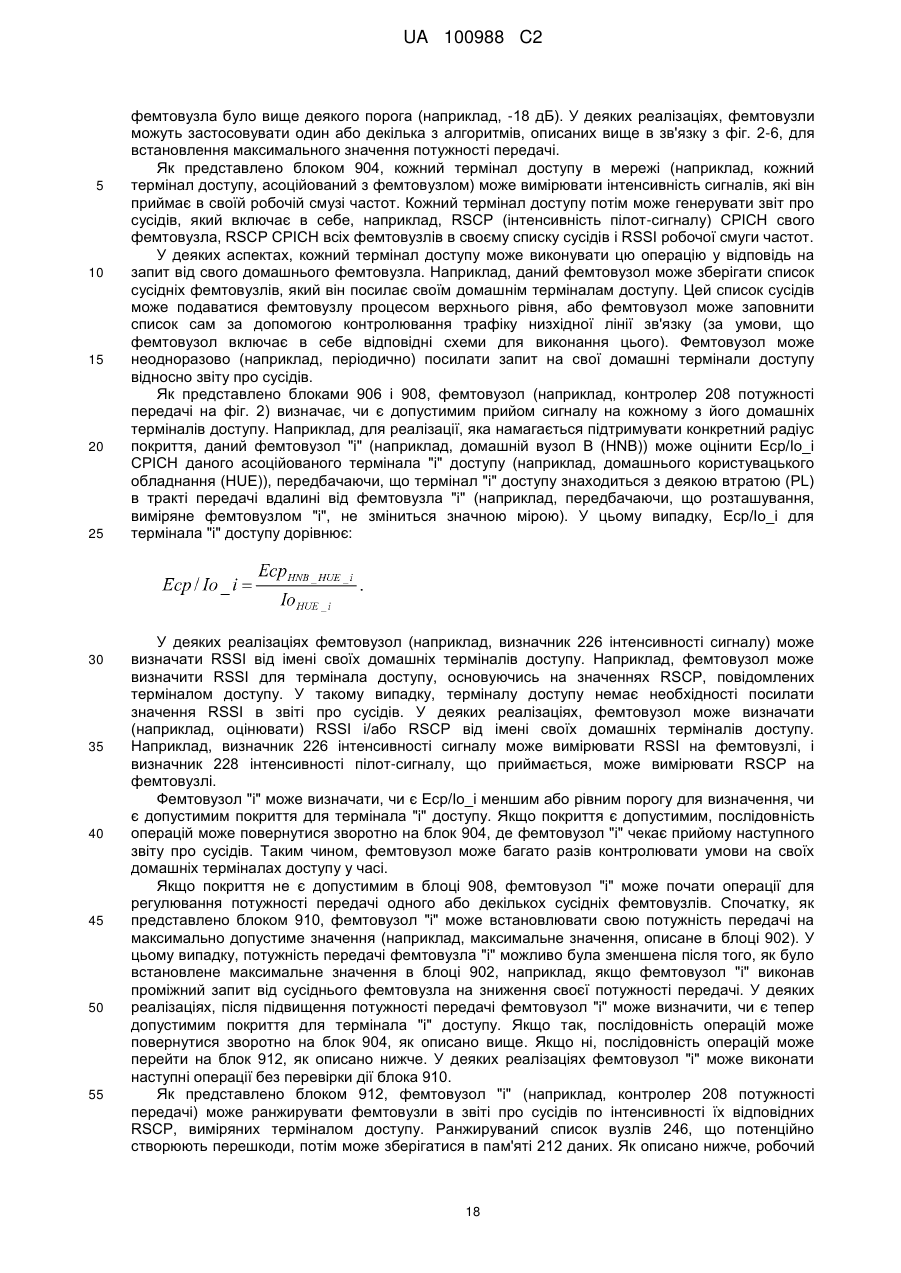

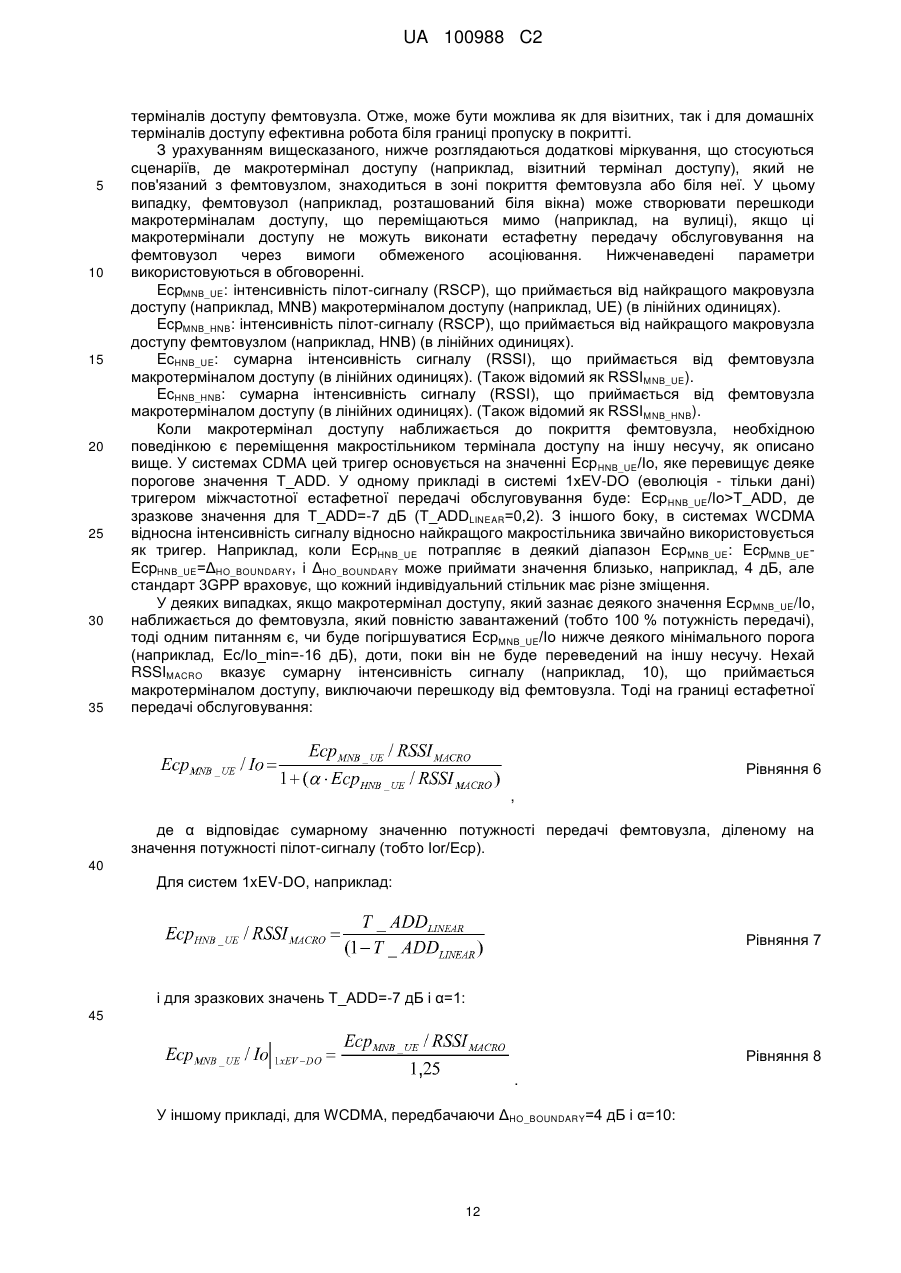

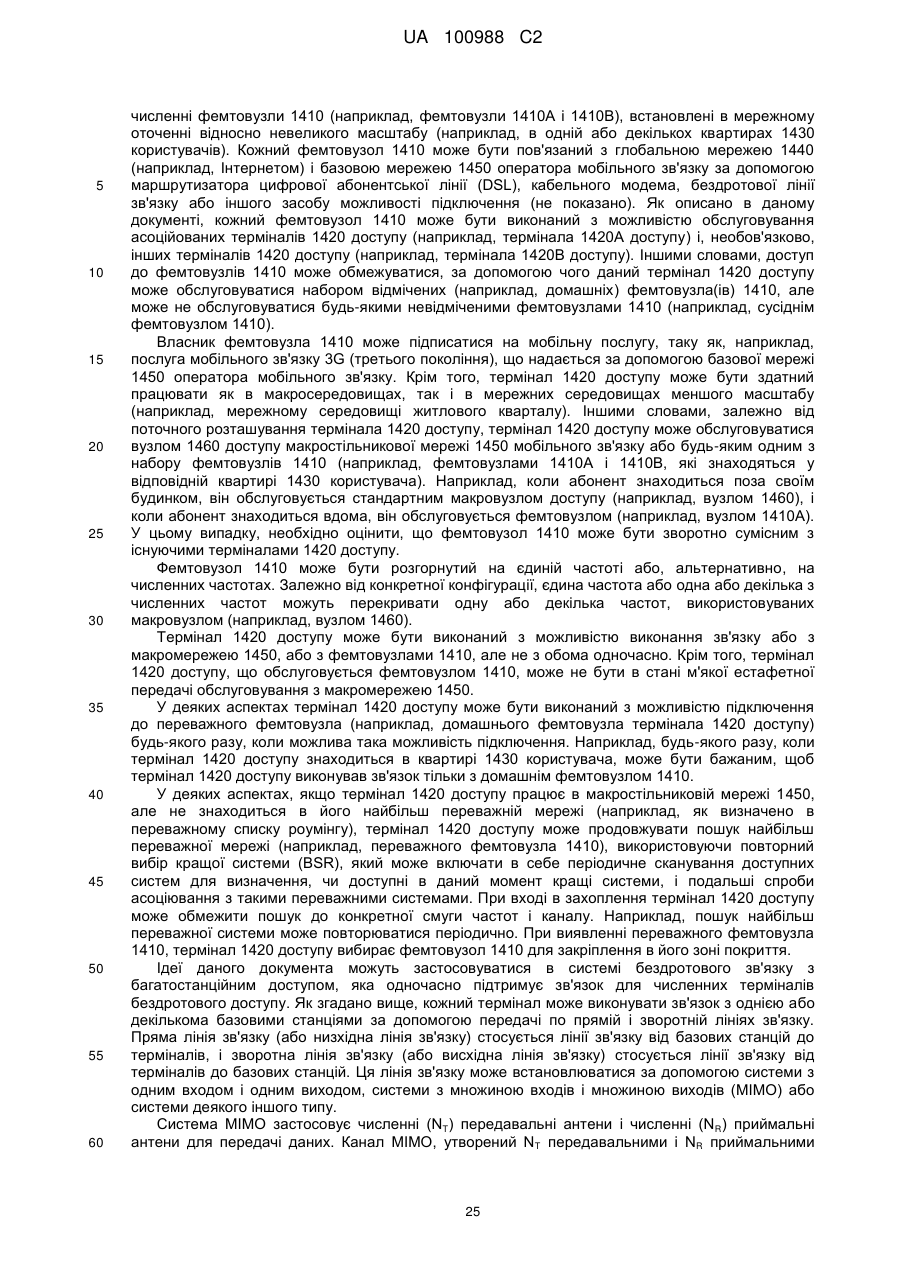

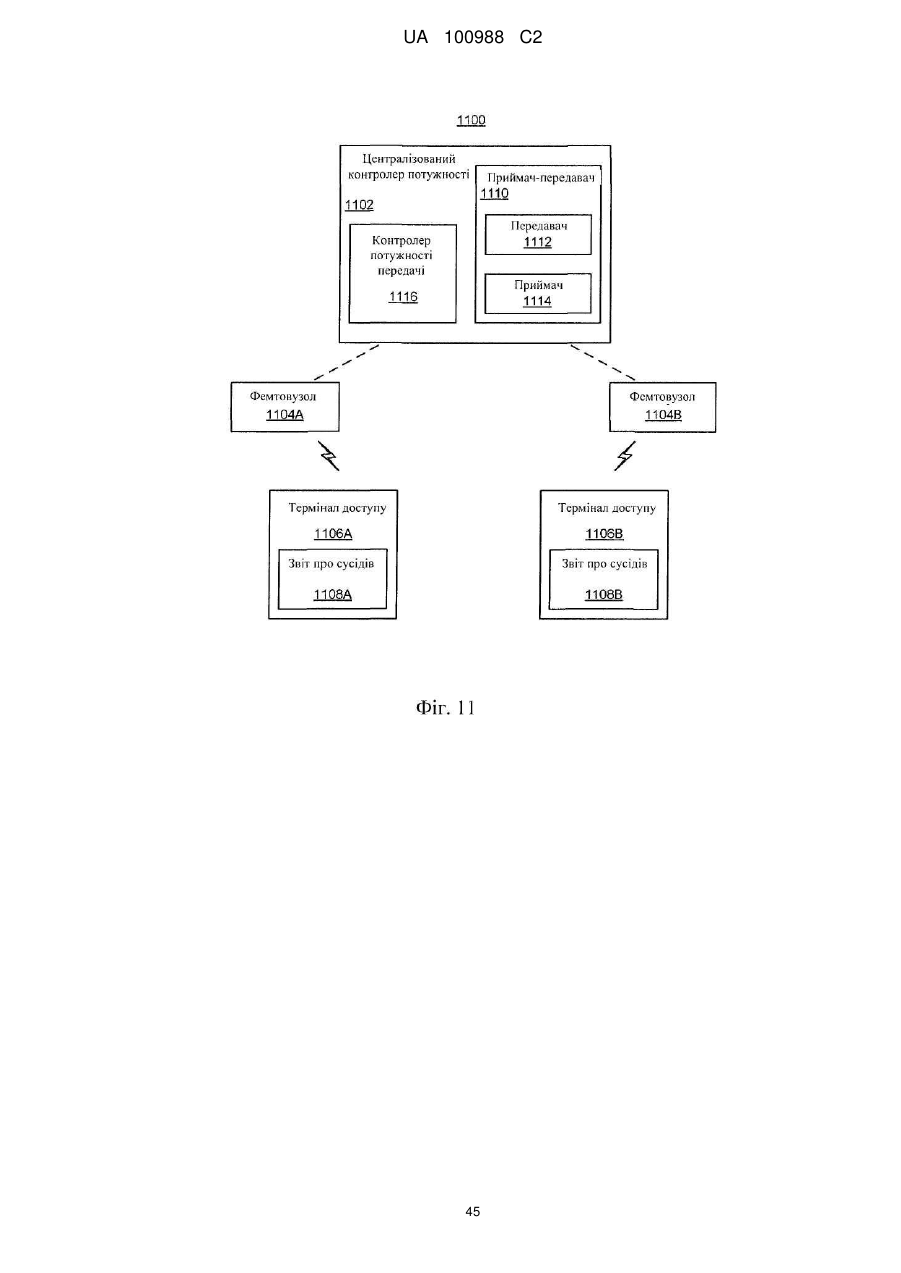

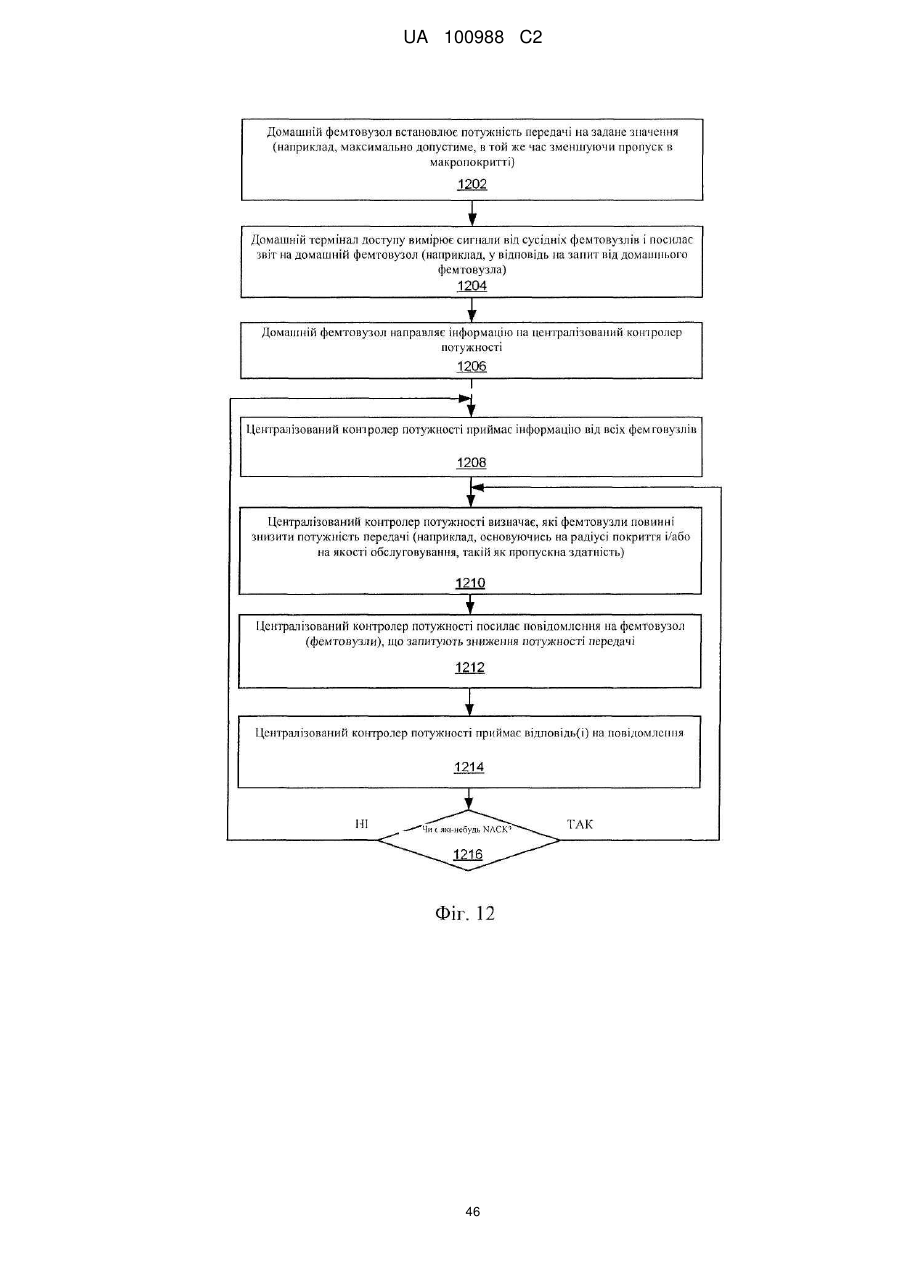

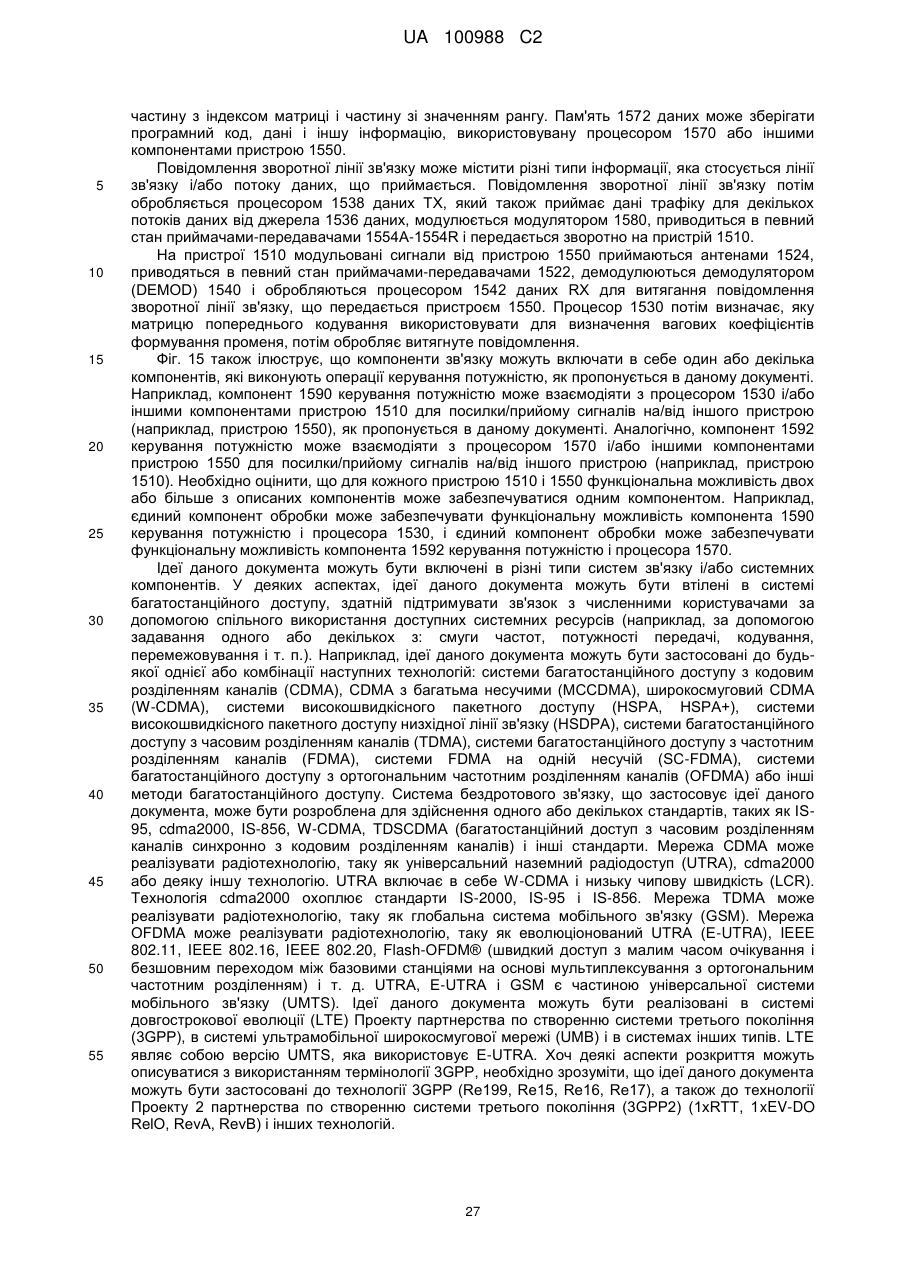

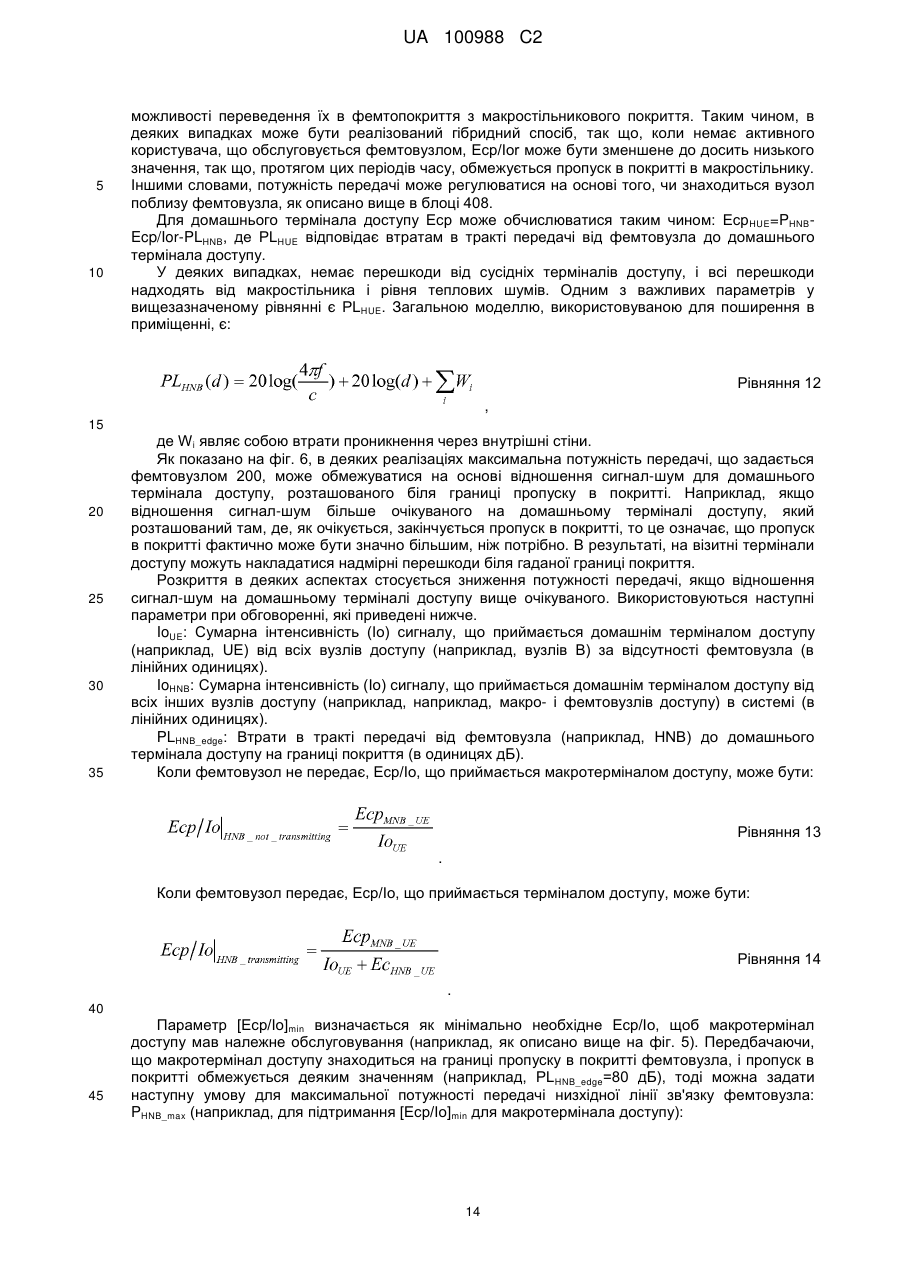

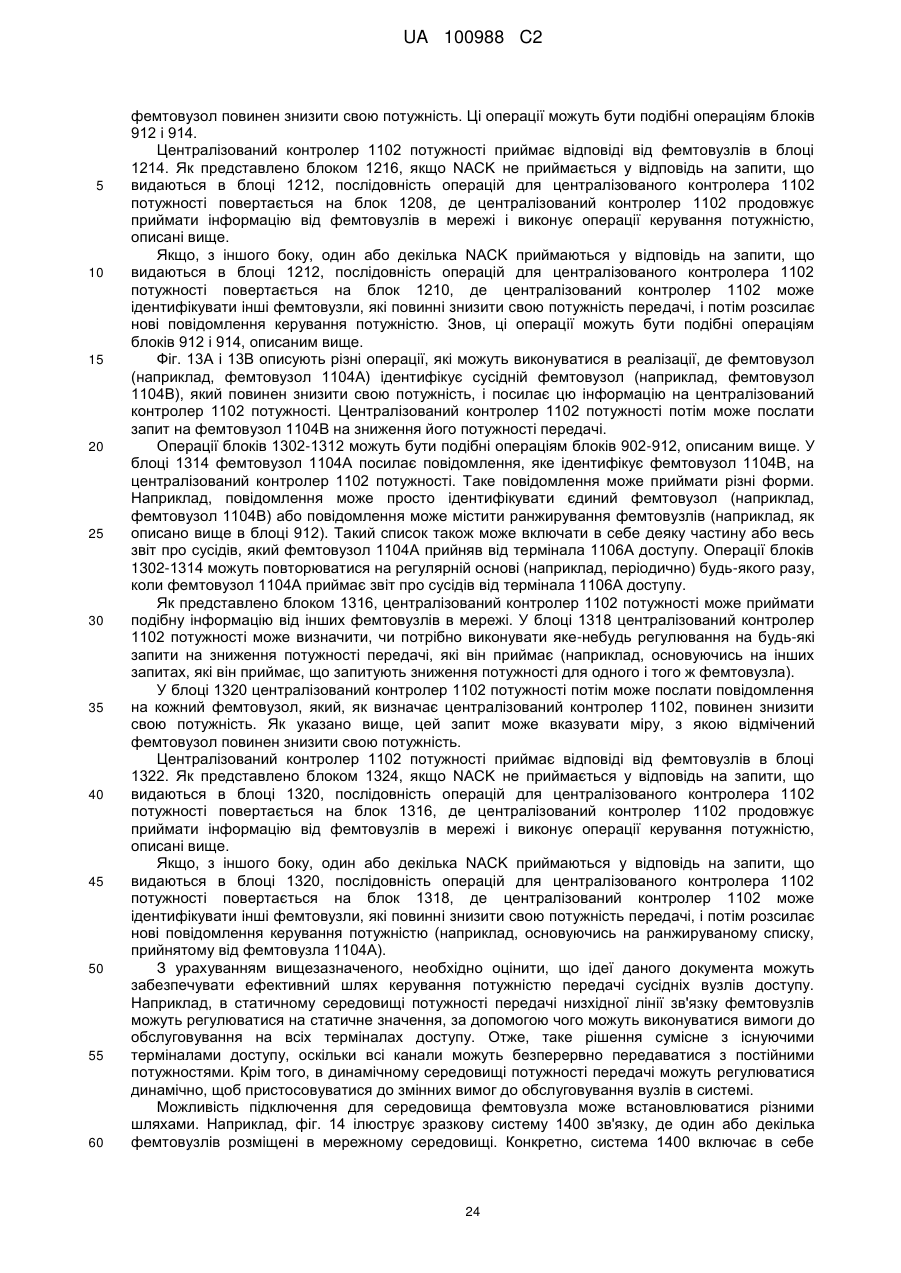

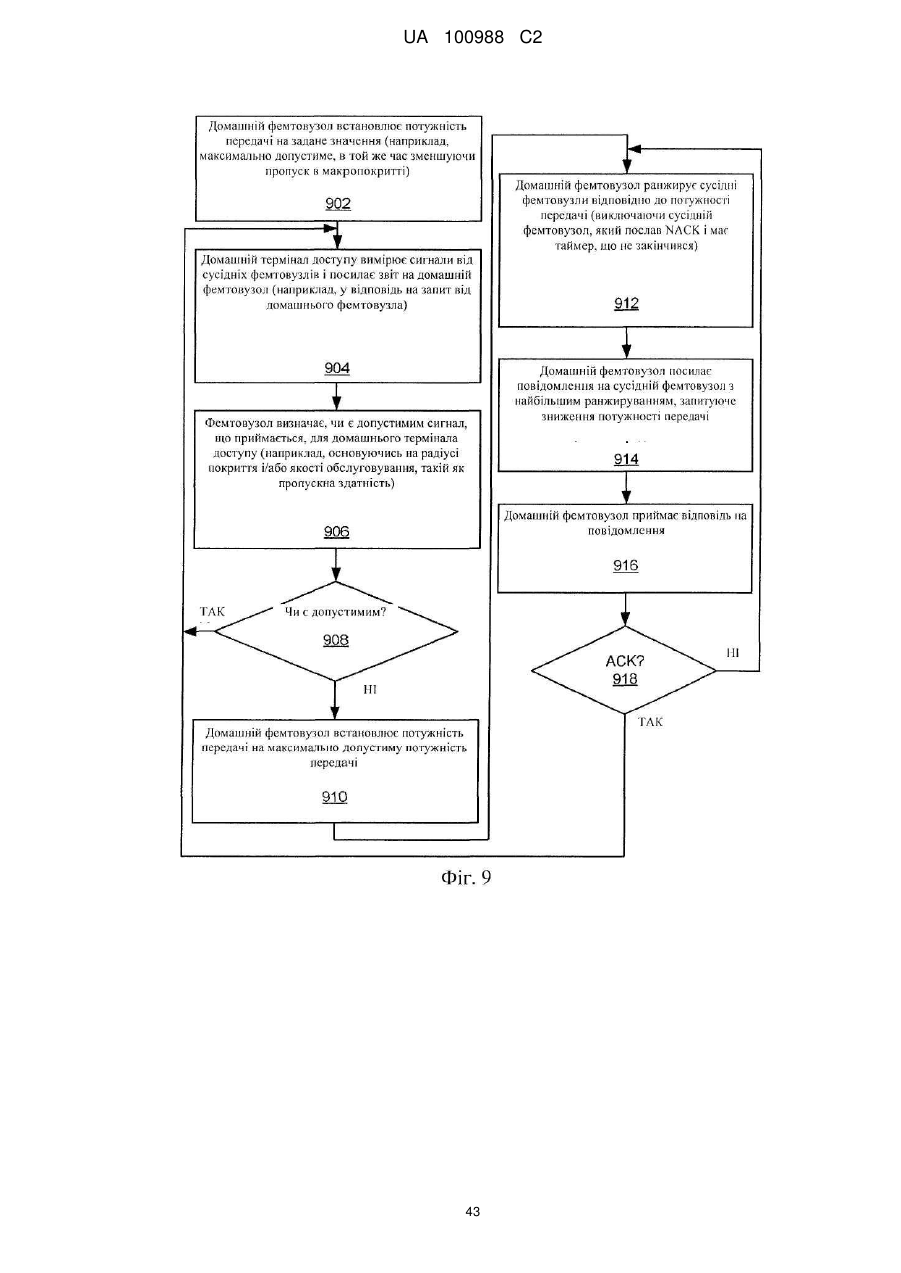

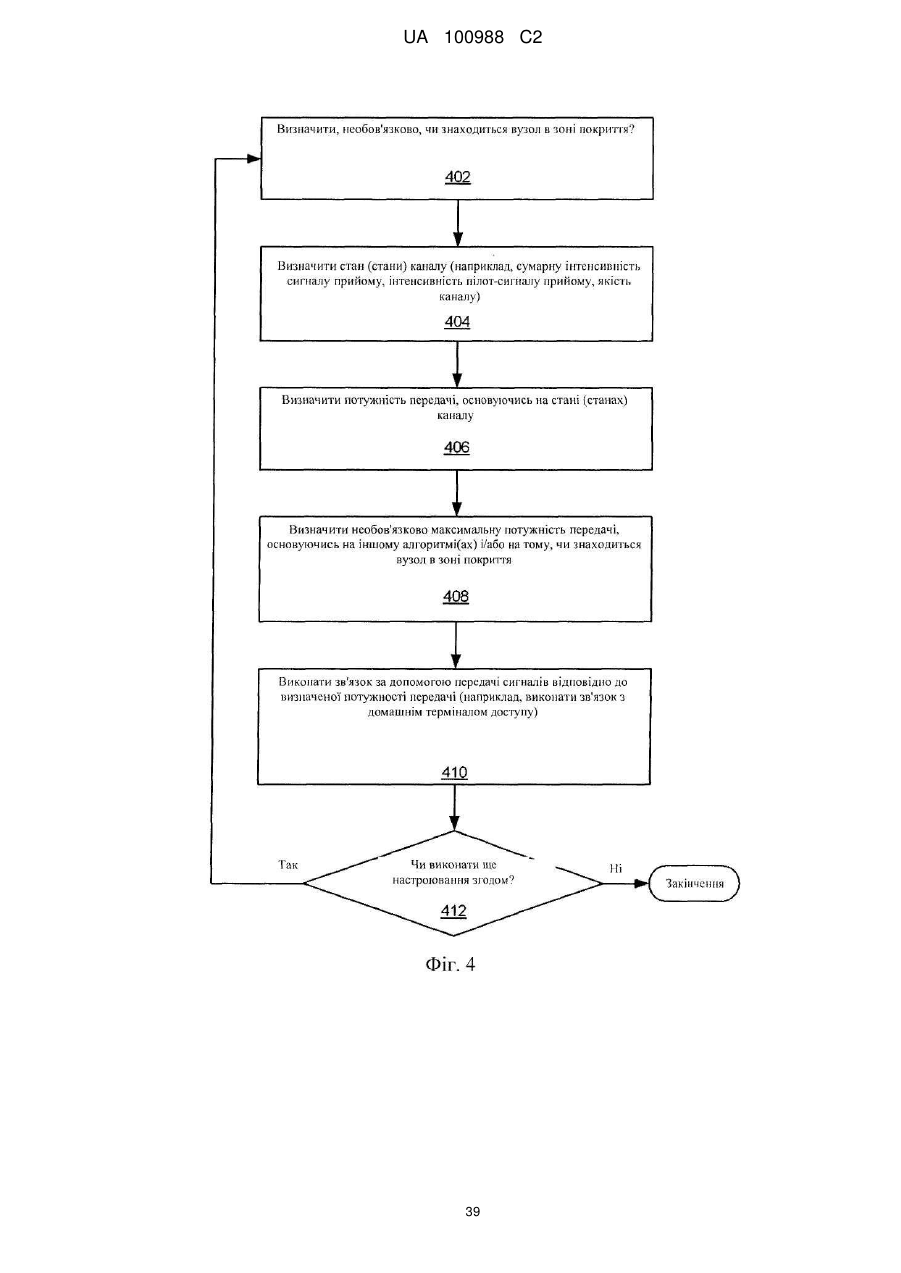

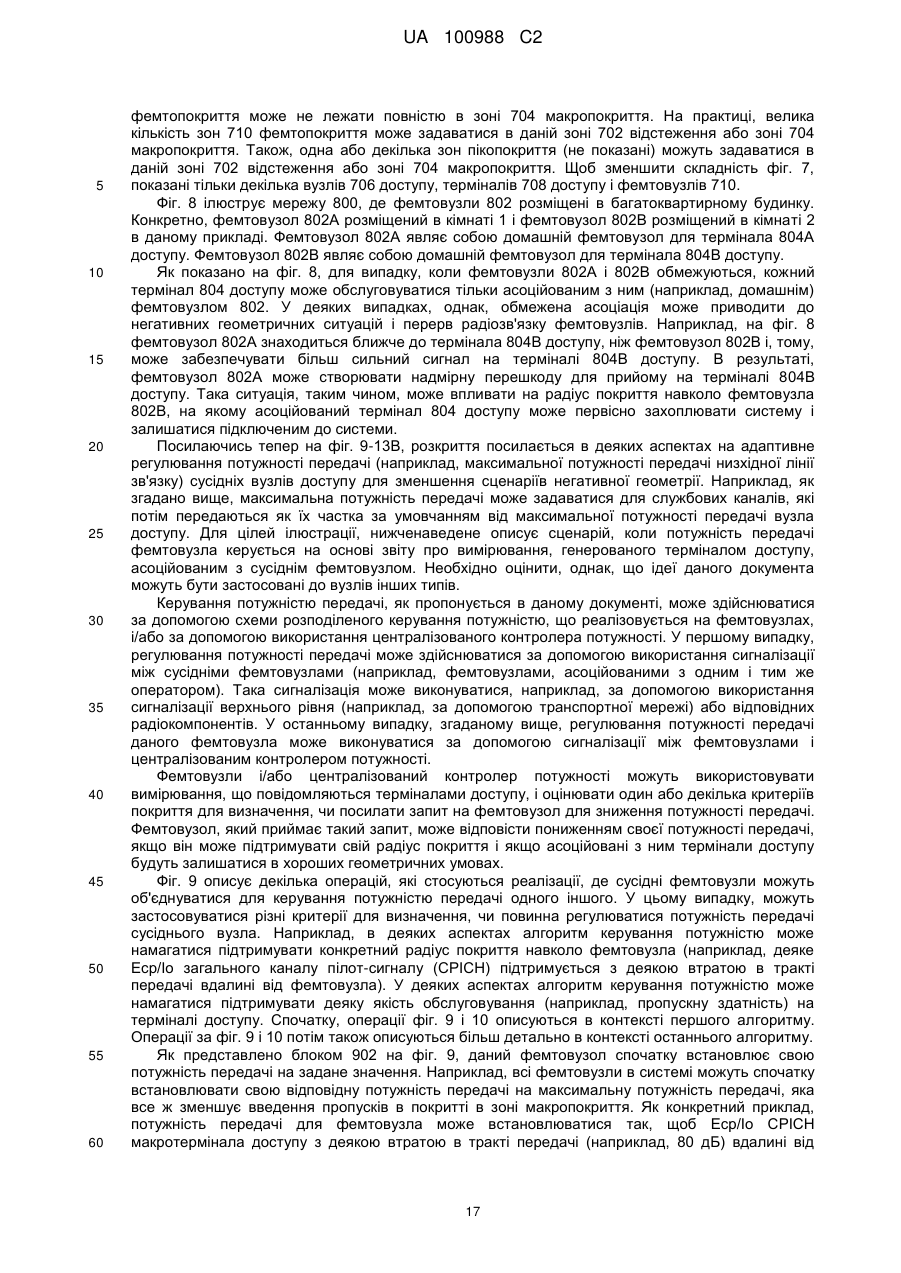

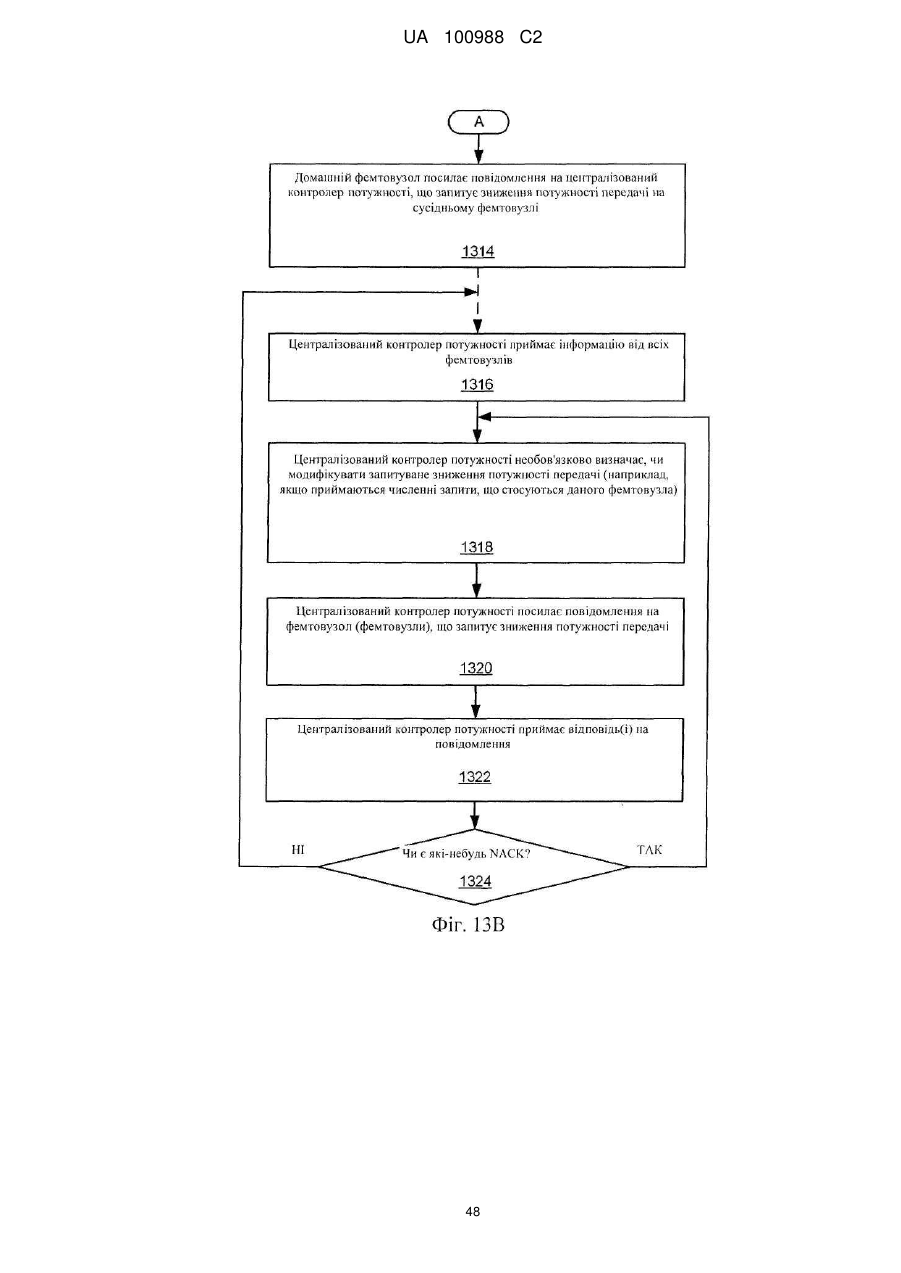

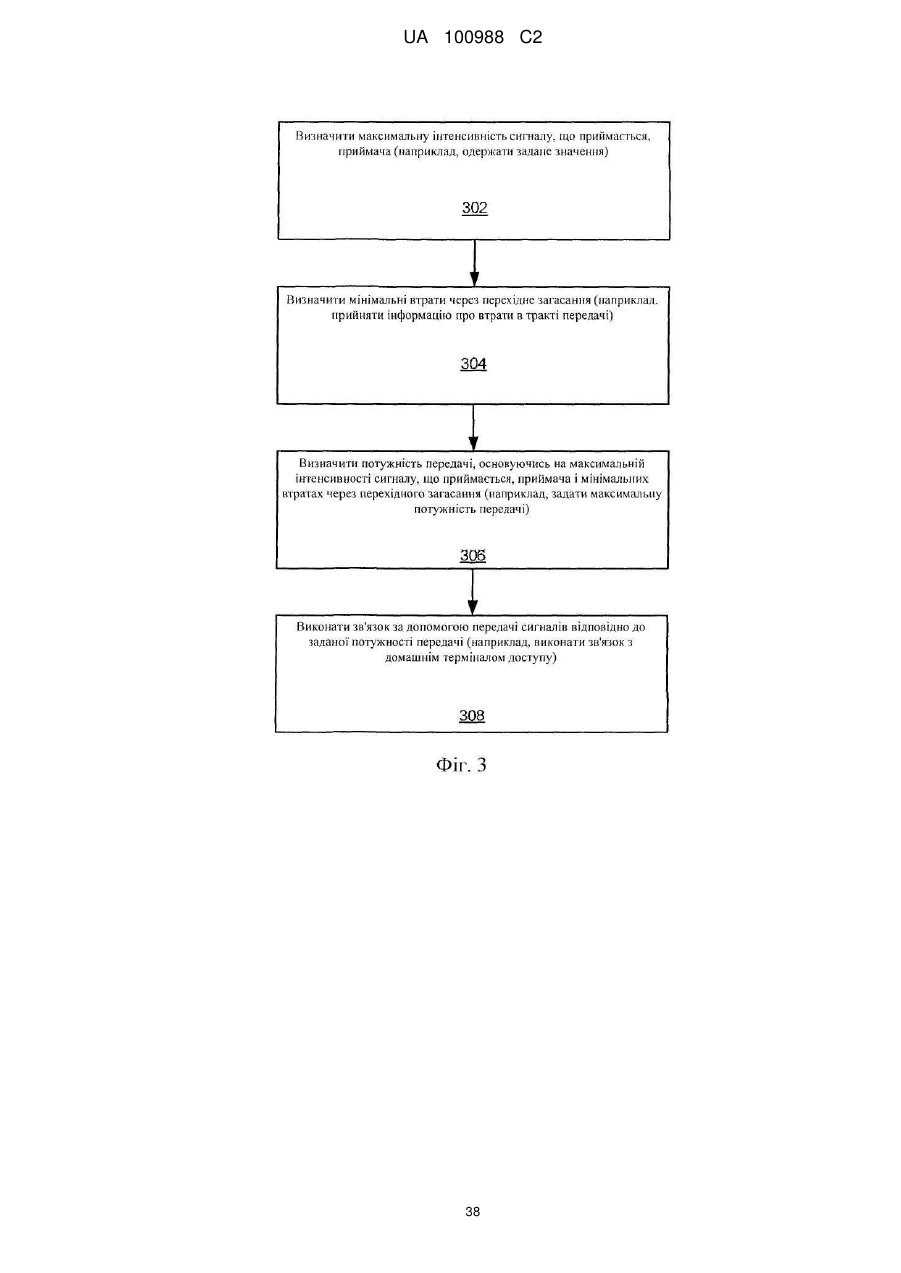

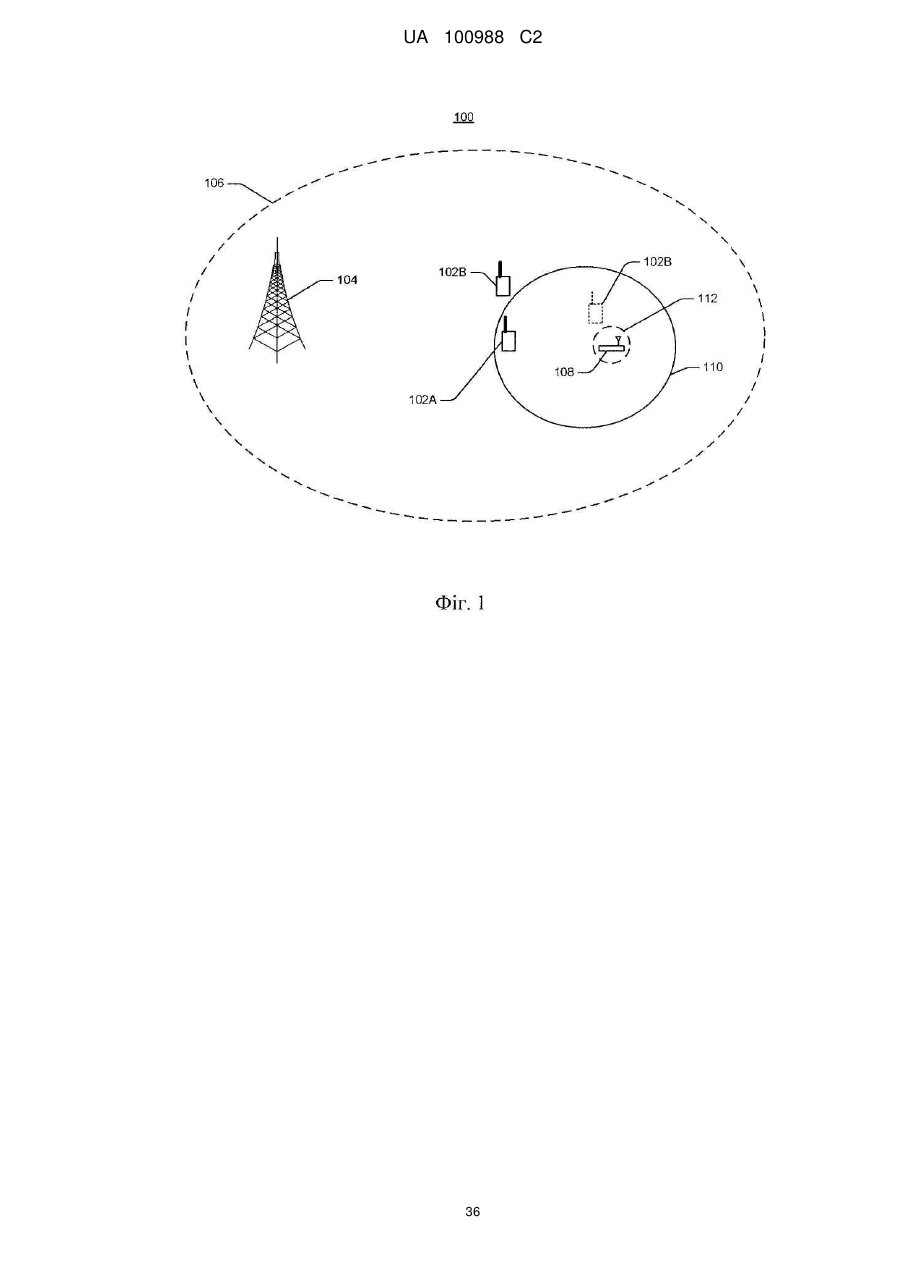

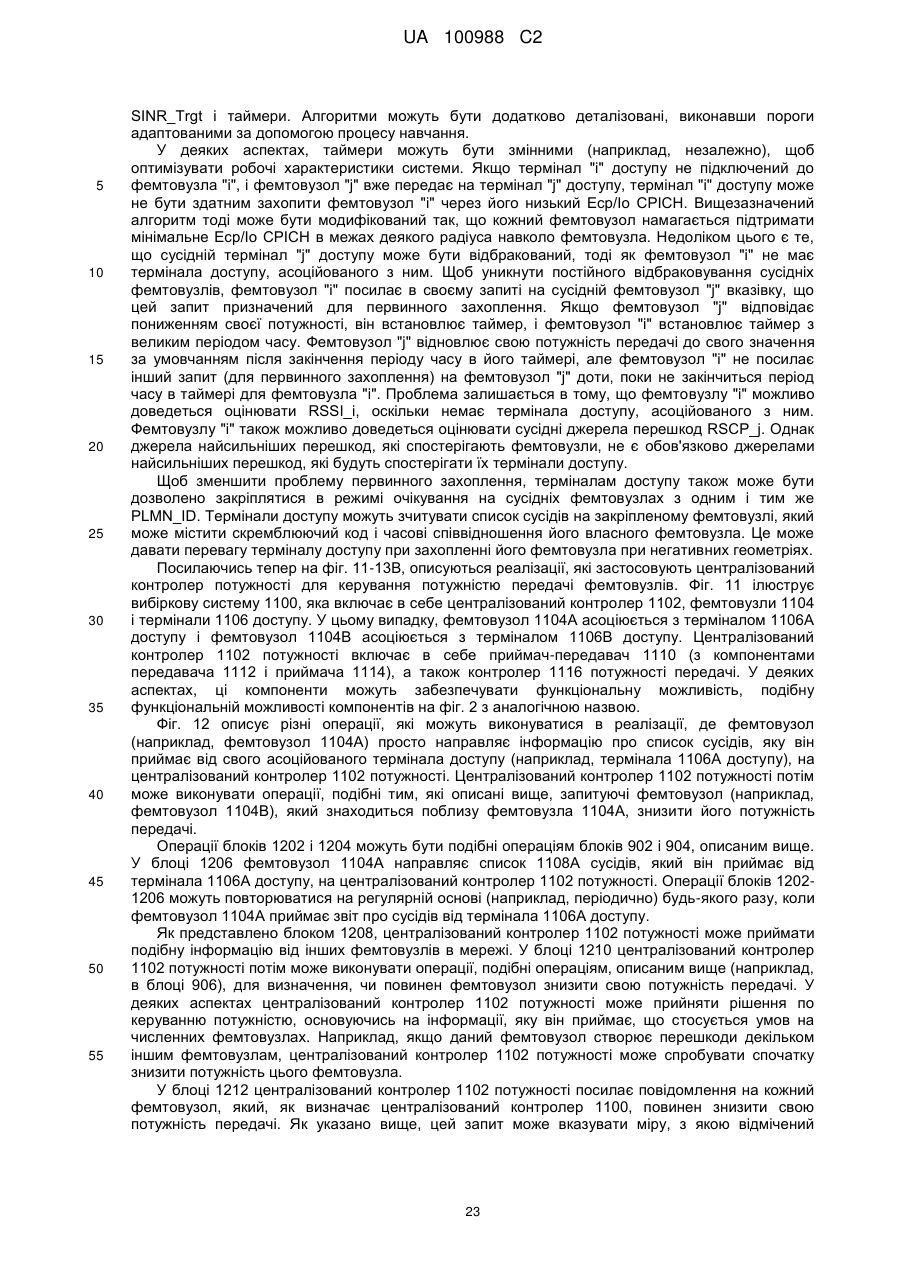

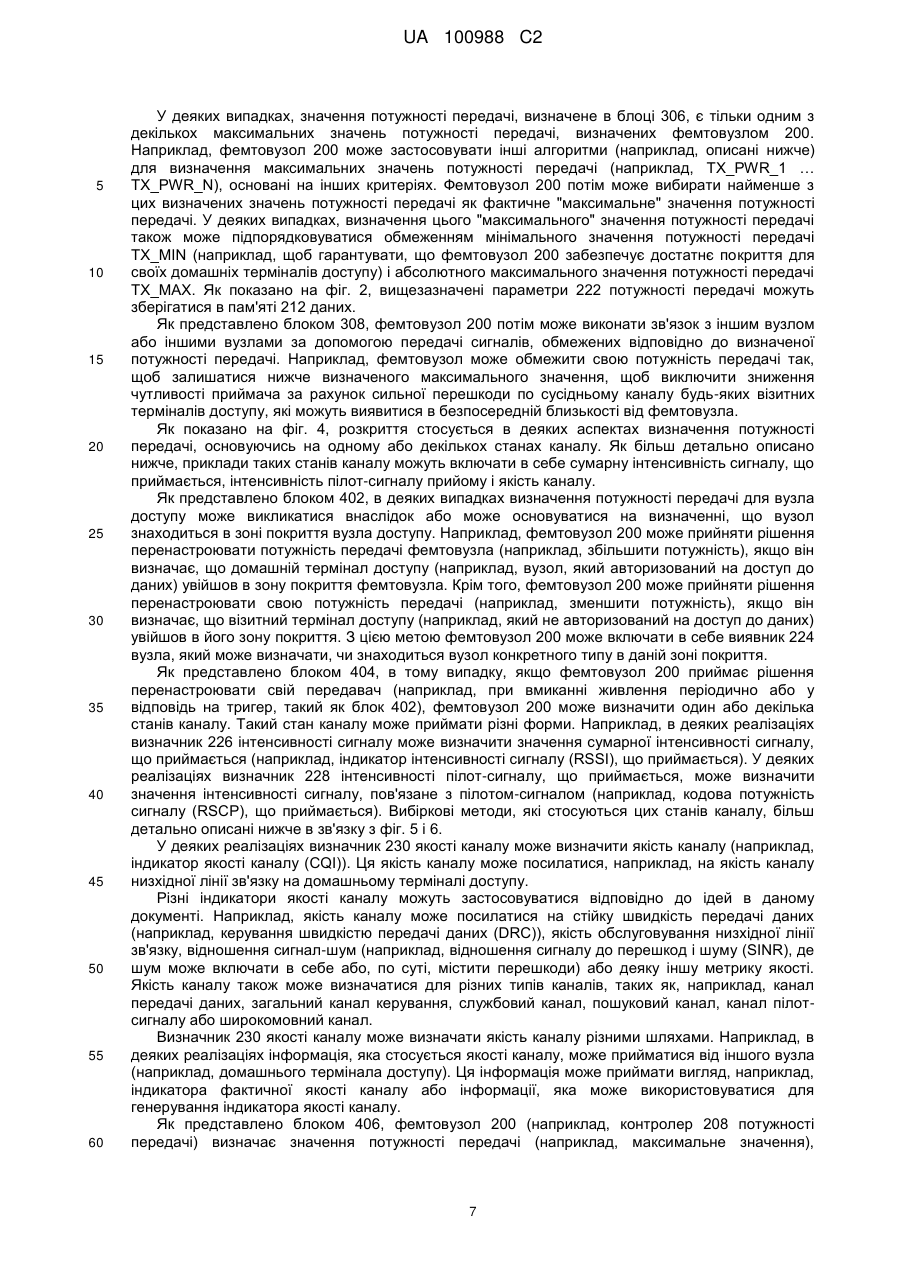

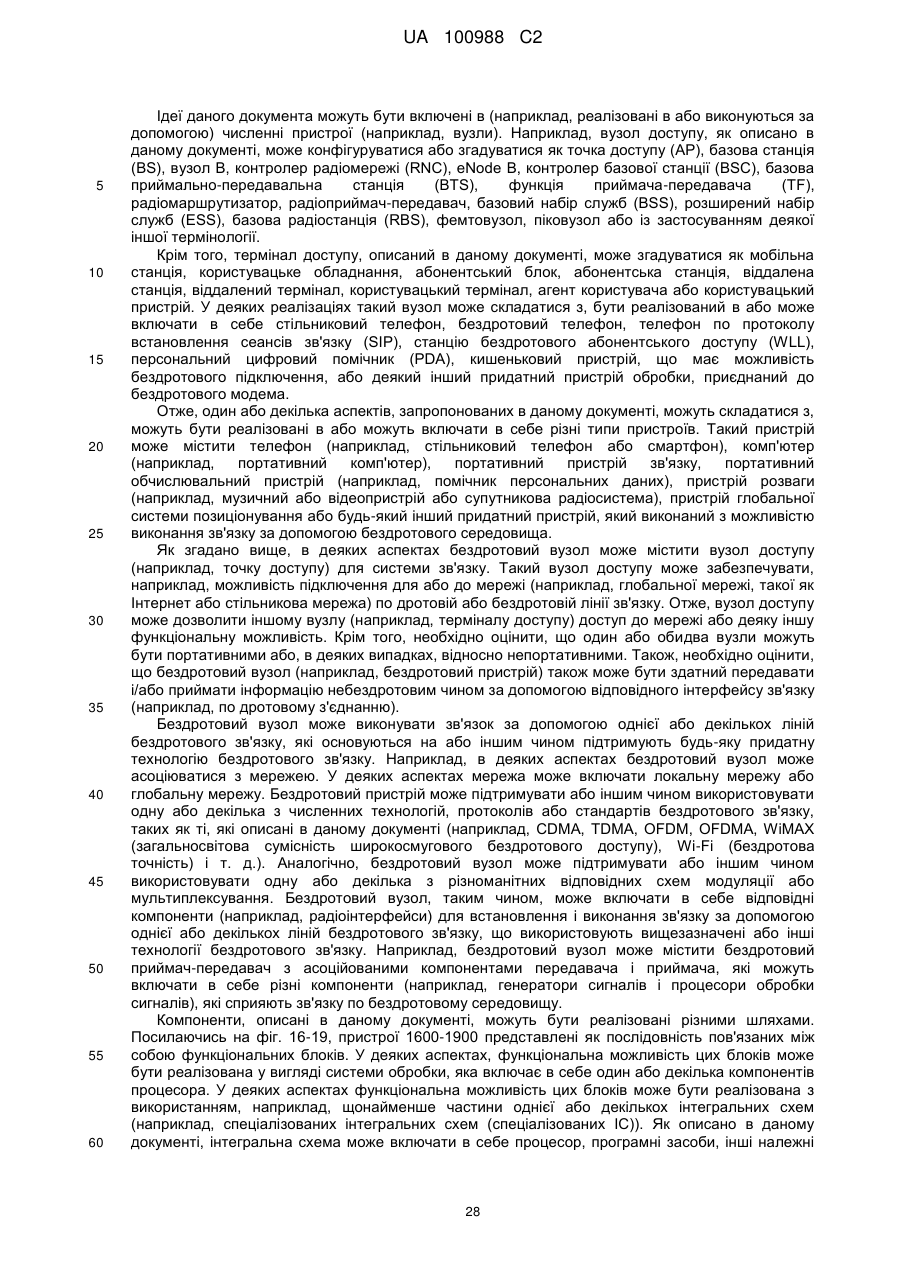

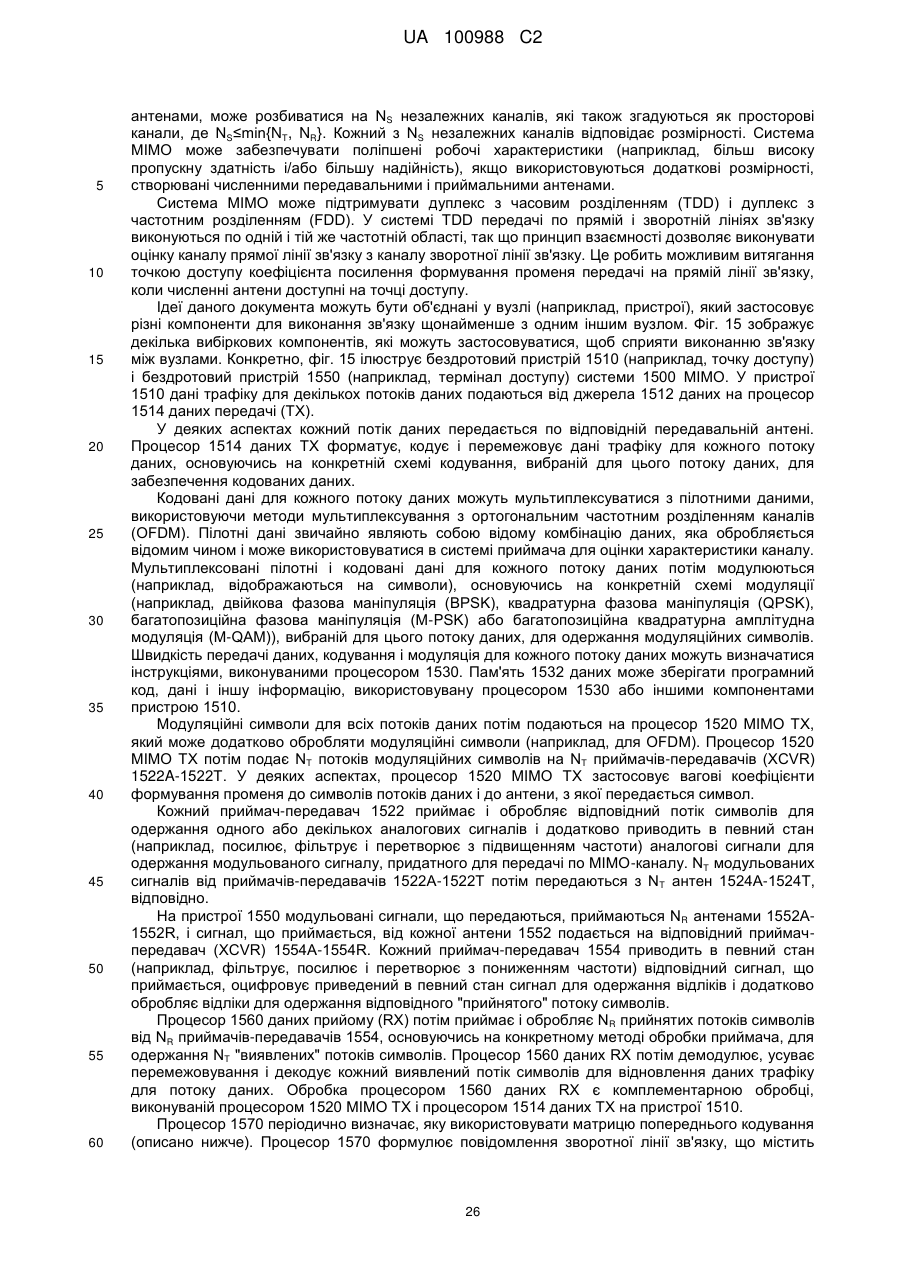

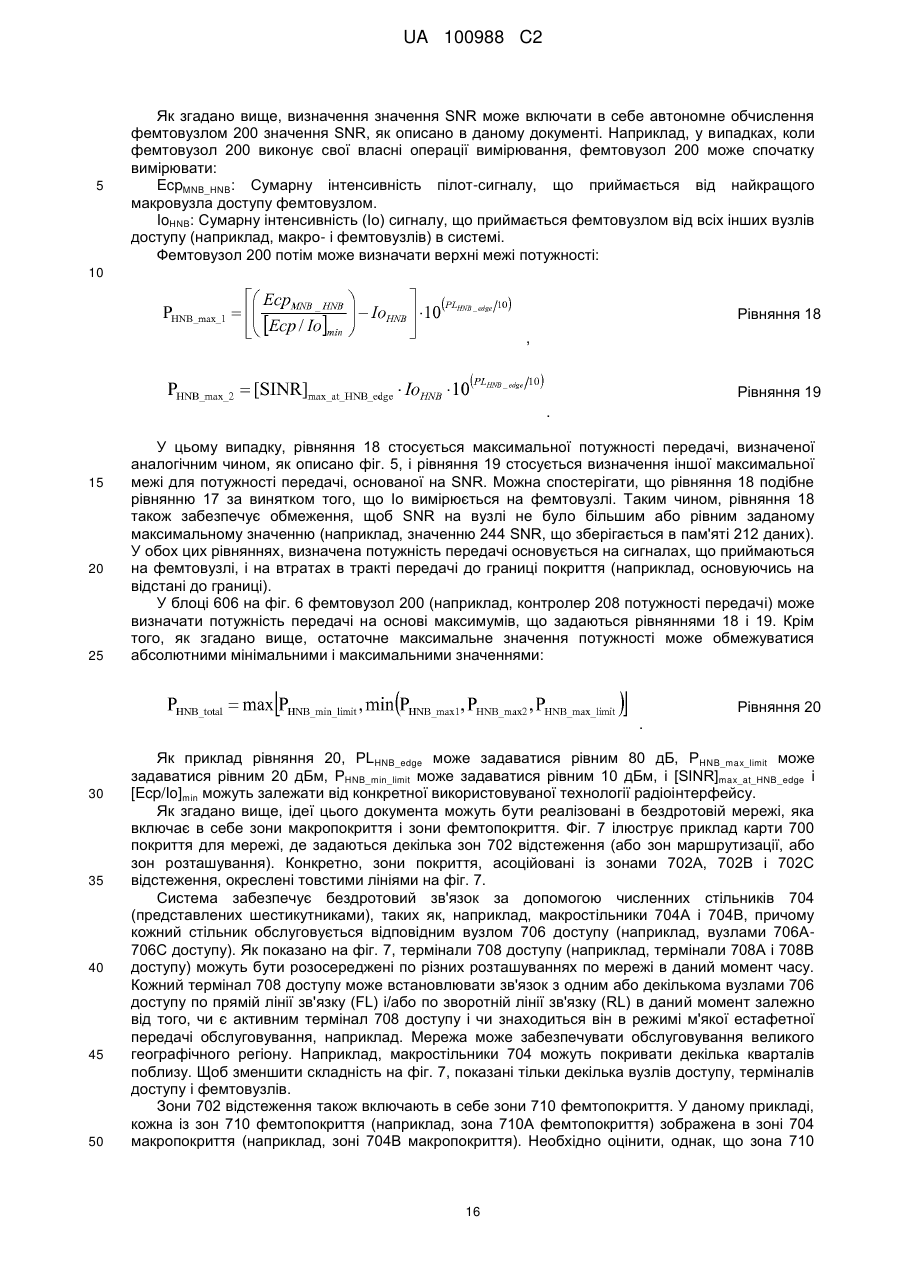

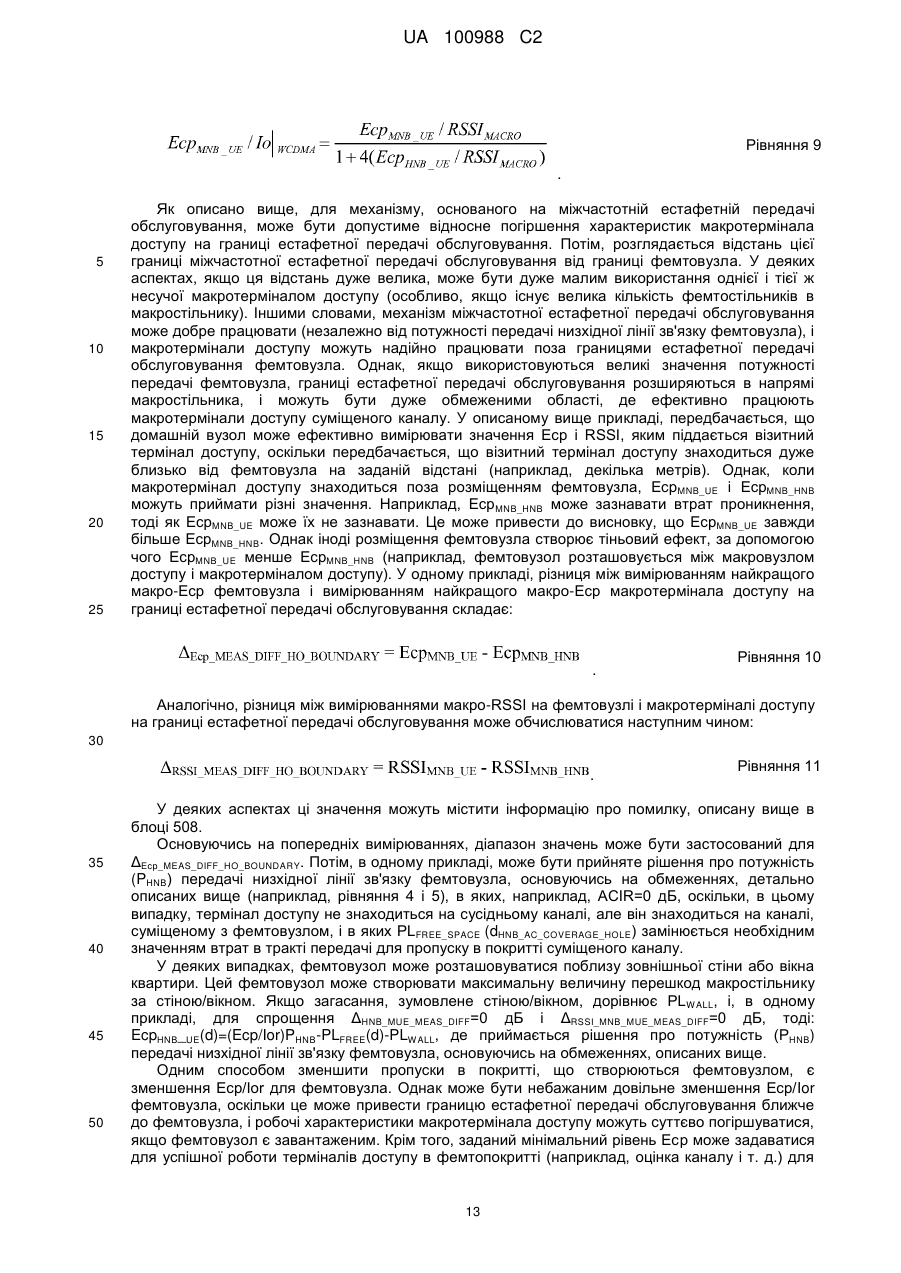

Реферат: Потужність передачі (наприклад, максимальна потужність передачі) може задаватися на основі максимальної інтенсивності сигналу, що приймається, допустимої для приймача, і мінімальних втрат через перехідне загасання від передавального вузла до приймача. Потужність передачі може задаватися для вузла доступу (наприклад, фемтовузла) так, що обмежується відповідна перерва радіозв'язку, що створюється в стільнику (наприклад, макростільнику), але все ж забезпечуючи допустимий рівень покриття для терміналів доступу, асоційованих з вузлом доступу. Вузол доступу може автономно регулювати свою потужність передачі, на основі вимірювань каналу і заданому пропуску в покритті, щоб зменшити перешкоди. Потужність передачі може задаватися на основі якості каналу. Потужність передачі може задаватися на основі відношення сигнал-шум на терміналі доступу. Потужність передачі сусідніх вузлів доступу також може керуватися сигналізацією між вузлами доступу. UA 100988 C2 (12) UA 100988 C2 UA 100988 C2 5 10 15 20 25 30 35 40 45 50 55 60 Домагання на пріоритет Дана заявка претендує на пріоритет попередньої заявки на патент США № 60/955 301, поданої 10 серпня 2007 р., якої наданий № 072134P1 патентного повіреного, і попередньої заявки на патент США № 60/957 967, поданої 24 серпня 2007 р., якої наданий № 072134P2 патентного повіреного, розкриття кожної з яких включене цим по посиланню в даному документі, і права на кожну з яких належать заявнику даної заявки. Рівень техніки Галузь техніки, до якої належить винахід Дана заявка стосується, в основному, бездротового зв'язку і, більш конкретно, але не виключно, поліпшення робочих характеристик зв'язку. Вступ Системи бездротового зв'язку широко застосовуються для забезпечення різних видів зв'язку (наприклад, передачі мови, даних, мультимедійних послуг і т. д.) численним користувачам. Оскільки швидко збільшується потреба в послугах передачі високошвидкісних і мультимедійних даних, існує проблема в здійсненні ефективних і надійних систем зв'язку з поліпшеними робочими характеристиками. Щоб доповнити базові станції звичайної мобільної телефонної мережі (наприклад, макростільниковій мережі), можуть розміщуватися базові станції з малим покриттям, наприклад, в будинку користувача. Такі базові станції з малим покриттям звичайно відомі як базові станції точки доступу, домашні вузли В або фемтостільники і можуть використовуватися для забезпечення більш надійного бездротового покриття всередині будинку для мобільних пристроїв. Звичайно такі базові станції з малим покриттям підключаються до Інтернету і мережі оператора мобільного зв'язку через маршрутизатор цифрової абонентської лінії (DSL) або кабельний модем. При звичайному макростільниковому розміщенні радіочастотне покриття планується і керується операторами стільникової мережі, щоб оптимізувати покриття. Базові фемтостанції, з іншого боку, можуть встановлюватися самим абонентом і розміщуватися випадковим чином. Отже, фемтостільники можуть викликати перешкоди як на висхідній лінії зв'язку (UL), так і на низхідній лінії зв'язку (DL) макростільників. Наприклад, базова фемтостанція, встановлена біля вікна квартири, може викликати значні перешкоди по низхідній лінії зв'язку для будь-якого термінала доступу поза будинком, який не обслуговується фемтостільником. Також, на висхідній лінії зв'язку домашні термінали доступу, які обслуговуються фемтостільником, можуть викликати перешкоди на базовій станції макростільника (наприклад, макровузла В). Перешкоди між макро- і фемторозміщеннями можуть ослаблятися за допомогою роботи фемтомережі на іншій частоті несучої радіочастоти, ніж частота макростільникової мережі. Фемтостільники також можуть створювати перешкоди один для одного в результаті незапланованого розміщення. Наприклад, в багатоквартирному будинку базова фемтостанція, встановлена біля стіни, що розділяє дві квартири, може викликати значні перешкоди сусідній квартирі. У цьому випадку, найбільш сильна базова фемтостанція, що спостерігається домашнім терміналом доступу (наприклад, найбільш сильна з точки зору інтенсивності радіочастотного сигналу, що приймається на терміналі доступу), необов'язково може бути обслуговуючою базовою станцією для термінала доступу внаслідок політики обмеженого асоціювання, що приводиться у виконання цією базовою фемтостанцією. Проблеми радіочастотних перешкод, таким чином, можуть виникати в системі зв'язку, де радіочастотне покриття базових фемтостанцій не оптимізується оператором мобільного зв'язку і де розміщення таких базових станцій є випадковим. Таким чином, існує потреба в поліпшеному керуванні перешкодами для бездротових мереж. Суть винаходу Нижче наведений короткий виклад вибіркових аспектів розкриття. Необхідно зрозуміти, що будь-яке посилання на термін "аспекти" в даному документі, може посилатися на один або декілька аспектів розкриття. Розкриття стосується в деяких аспектах визначення потужності передачі (наприклад, максимальної потужності), основуючись на максимальній інтенсивності сигналу, що приймається, допустимій приймачем, і основуючись на мінімальних втратах через перехідне загасання від передавального вузла до приймача. Таким чином, зниження чутливості приймача за рахунок сильної перешкоди по сусідньому каналу може виключатися в системі, де існують відносно невеликі втрати в тракті передачі між цими компонентами (наприклад, там, де приймач може бути довільно близький до передавача). Розкриття стосується в деяких аспектах визначення потужності передачі для вузла доступу (наприклад, фемтовузла), так що обмежується відповідна перерва радіозв'язку (наприклад, 1 UA 100988 C2 5 10 15 20 25 30 35 40 45 50 55 пропуск в покритті), створювана в стільнику (наприклад, макростільнику), в той же час все ж забезпечуючи допустимий рівень покриття для терміналів доступу, асоційованих з вузлом доступу. У деяких аспектах, ці методи можуть застосовуватися для пропусків в покритті в сусідніх каналах (наприклад, реалізованих на сусідніх радіочастотних несучих) і в суміщених каналах (наприклад, реалізованих на одній і тій же радіочастотній несучій). Розкриття стосується в деяких аспектах автономного регулювання потужності передачі низхідної лінії зв'язку на вузлі доступу (наприклад, фемтовузлі) для зменшення перешкод. У деяких аспектах, потужність передачі регулюється на основі вимірювань каналу і заданого пропуску в покритті. У цьому випадку, оператор мобільного зв'язку може задавати пропуск в покритті і/або характеристики каналу, використовувані для регулювання потужності передачі. У деяких реалізаціях вузол доступу вимірює (або приймає індикатор) інтенсивність сигналу, що приймається від макровузла доступу, і прогнозує втрати в тракті передачі, що стосуються пропуску в покритті в макростільнику (наприклад, скоректовані для втрат проникнення і т. д.). Основуючись на меті покриття (втратах в тракті передачі), вузол доступу може вибирати конкретне значення потужності передачі. Наприклад, потужність передачі на вузлі доступу може регулюватися на основі виміряної інтенсивності макросигналу (наприклад, кодової потужності сигналу (RSCP), що приймається) і сумарної інтенсивності сигналу (наприклад, індикатора інтенсивності сигналу (RSSI), що приймається), виміряної на рівні макровузла. Розкриття стосується в деяких аспектах визначення потужності передачі, основуючись на якості каналу. Наприклад, вузол доступу може починати роботу з потужністю передачі за умовчанням (наприклад, дробовим значенням пілот-сигналу), коли він встановлюється, і потім динамічно регулює потужність передачі, основуючись на зворотному зв'язку керування швидкістю передачі даних (DRC)/індикатора якості каналу (CQI) від термінала доступу. У деяких аспектах, якщо DRC, що запитується, протягом тривалого періоду часу завжди дуже велике, то це є вказівкою, що радіочастотне значення може бути дуже великим, і вузол доступу може вибрати роботу при меншому значенні. Розкриття в деяких аспектах стосується визначення потужності передачі, основуючись на відношенні сигнал-шум на терміналі доступу. Наприклад, максимальна потужність передачі може визначатися для вузла доступу так, щоб гарантувати, що відношення сигнал-шум на асоційованому терміналі доступу не перевищує задане максимальне значення, коли термінал доступу знаходиться на границі або біля границі зони покриття для вузла доступу. Розкриття в деяких аспектах стосується адаптивного регулювання потужності передачі низхідної лінії зв'язку сусідніх вузлів доступу. У деяких аспектах, спільне використання інформації вузлами доступу може застосовуватися для поліпшення робочих характеристик мережі. Наприклад, якщо термінал доступу піддається високим рівням перешкод від сусіднього вузла доступу, інформація, що стосується цієї перешкоди, може ретранслюватися на сусідній вузол доступу за допомогою домашнього вузла доступу термінала доступу. Як конкретний приклад, термінал доступу може послати звіт про сусідів на свій домашній вузол доступу, за допомогою чого звіт вказує інтенсивність сигналу, що приймається, яку термінал доступу спостерігає від сусідніх вузлів доступу. Вузол доступу потім може визначити, чи створює надмірні перешкоди для домашнього термінала доступу один з вузлів доступу в звіті про сусідів. Якщо це так, вузол доступу може послати повідомлення на вузол доступу, що створює перешкоди, яке запитує, щоб вузол доступу знизив свою потужність передачі. Подібна функціональна можливість може досягатися за допомогою використання централізованого контролера потужності. Короткий перелік креслень Ці і інші вибіркові аспекти розкриття описуються в докладному описі і прикладеній формулі винаходу, яка представлена нижче, і на прикладених кресленнях, на яких: фіг. 1 являє собою спрощену схему декількох вибіркових аспектів системи зв'язку, що включає в себе макропокриття і покриття меншого масштабу; фіг. 2 являє собою спрощену блок-схему декількох вибіркових аспектів вузла доступу; фіг. 3 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для визначення потужності передачі, основуючись на максимальній інтенсивності сигналу, що приймається, приймача і мінімальних втратах через перехідне загасання; фіг. 4 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для визначення потужності передачі, основуючись на одному або декількох станах каналу; 2 UA 100988 C2 5 10 15 20 25 30 35 40 45 50 55 фіг. 5 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для визначення потужності передачі, основуючись на сумарній інтенсивності сигналу, що приймається; фіг. 6 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для визначення потужності передачі, основуючись на відношенні сигнал-шум; фіг. 7 являє собою спрощену схему, яка ілюструє зони покриття для бездротового зв'язку; фіг. 8 являє собою спрощену схему декількох вибіркових аспектів системи зв'язку, яка включає в себе сусідні фемтостільники; фіг. 9 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для керування потужністю передачі сусіднього вузла доступу; фіг. 10 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для регулювання потужності передачі у відповідь на запит від іншого вузла; фіг. 11 являє собою спрощену схему декількох вибіркових аспектів системи зв'язку, яка включає в себе централізоване керування потужністю; фіг. 12 являє собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для керування потужністю передачі вузла доступу, використовуючи централізоване керування потужністю; фіг. 13А і 13В являють собою блок-схему послідовності операцій декількох вибіркових аспектів операцій, які можуть виконуватися для керування потужністю передачі вузла доступу, використовуючи централізоване керування потужністю; фіг. 14 являє собою спрощену схему системи бездротового зв'язку, яка включає в себе фемтовузли; фіг. 15 являє собою спрощену блок-схему декількох вибіркових аспектів компонентів зв'язку; і фіг. 16-19 являють собою спрощені блок-схеми декількох вибіркових аспектів пристроїв, виконаних з можливістю забезпечення керування потужністю, як пропонується в даному документі. Згідно із загальноприйнятою практикою різні ознаки, зображені на кресленнях, можуть бути виконані не в масштабі. Отже, розміри різних ознак можуть довільно збільшуватися або зменшуватися для ясності. Крім того, деякі з креслень можуть спрощуватися для ясності. Таким чином, креслення можуть не описувати всі компоненти даного пристрою (наприклад, приладу) або способу. І нарешті, подібні позиції можуть використовуватися для позначення подібних ознак в описі винаходу і на кресленнях. Докладний опис Нижче описуються різні аспекти розкриття. Повинно бути очевидним, що ідеї даного документа можуть бути втілені в різних виглядах і що будь-яка конкретна конструкція, функція, або обидві, описані в даному документі, є просто показовими. Основуючись на ідеях даного документа, фахівець в даній галузі техніки повинен оцінити по достоїнству, що аспект, описаний в даному документі, може бути реалізований незалежно від будь-якого іншого аспекту і що два або більше з цих аспектів можуть бути об'єднані різним чином. Наприклад, пристрій може бути реалізований або спосіб може бути здійснений на практиці, використовуючи будь-яку кількість аспектів, викладених в даному документі. Крім того, такий пристрій може бути реалізований або такий спосіб може бути здійснений на практиці, використовуючи іншу конструкцію, функціональну можливість або конструкцію і функціональну можливість на доповнення до або за винятком одного або декількох з аспектів, викладених в даному документі. Крім того, аспект може включати щонайменше один елемент пункту формули винаходу. Фіг. 1 зображує вибіркові аспекти мережної системи 100, яка включає в себе покриття в макромасштабі (наприклад, стільникова мережа з великою зоною покриття, така як мережа третього покоління (3G), яка може звичайно згадуватися як макростільникова мережа) і покриття в меншому масштабі (наприклад, мережне оточення на основі квартири або будівлі). Оскільки вузол, такий як термінал 102А доступу, переміщається по мережі, термінал 102А доступу може обслуговуватися в деяких розташуваннях вузлами доступу (наприклад, вузлом 104 доступу), які забезпечують макропокриття, представлене зоною 106, тоді як термінал 102А доступу може обслуговуватися в інших розташуваннях вузлами доступу (наприклад, вузлом 108 доступу), які забезпечують покриття меншого масштабу, представлене зоною 110. У деяких аспектах, вузли з меншим покриттям можуть використовуватися для забезпечення поступово 3 UA 100988 C2 5 10 15 20 25 30 35 40 45 50 55 60 збільшуваного росту пропускної здатності, покриття всередині будівлі і різних послуг (наприклад, для більш надійного досвіду взаємодії користувача). Як більш детально описано нижче, вузол 108 доступу може бути обмежений в тому, що він може не надавати деякі послуги деяким вузлам (наприклад, візитному терміналу 102В доступу). У результаті, пропуск в покритті (наприклад, відповідний зоні 110 покриття) може створюватися в зоні 104 макропокриття. Розміри пропуску в покритті можуть залежати від того, чи працюють вузол 104 доступу і вузол 108 доступу на одній і тій же частотній несучій. Наприклад, якщо вузли 104 і 108 знаходяться в суміщеному каналі (наприклад, використовують одну і ту ж частотну несучу), пропуск в покритті може відповідати зоні 110 покриття. Таким чином, в цьому випадку, термінал 102А доступу може втрачати макропокриття, коли він знаходиться в зоні 110 покриття (наприклад, як указано фантомним видом термінала 102В доступу). Коли вузли 104 і 108 знаходяться на сусідніх каналах (наприклад, використовують різні частотні несучі), менший пропуск 112 в покритті може створюватися в зоні 104 макропокриття в результаті перешкоди по сусідньому каналу від вузла 108 доступу. Таким чином, коли термінал 102А доступу працює на сусідньому каналі, термінал 102А доступу може приймати макропокриття в розташуванні, яке знаходиться ближче до вузла 108 доступу (наприклад, якраз поза зоною 112 покриття). Залежно від розрахункових параметрів системи, пропуск в покритті по суміщеному каналу може бути відносно великим. Наприклад, якщо перешкода від вузла 108 доступу щонайменше така ж низька, що і рівень теплових шумів, пропуск в покритті може мати радіус порядку 40 метрів для системи багатостанційного доступу з кодовим розділенням каналів (CDMA), де потужність передачі вузла 108 доступу становить 0 дБм, передбачаючи втрати при поширенні у вільному просторі і найгірший випадок, де немає розділення стіною між вузлами 108 і 102В. Існує, таким чином, компроміс між мінімізуванням перерви зв'язку в макропокритті, в той же час зберігаючи відповідне покриття у визначеному середовищі меншого масштабу (наприклад, покриття фемтовузла в будинку). Наприклад, коли обмежений фемтовузол знаходиться на границі макропокриття, коли візитний термінал доступу наближається до фемтовузла, візитний термінал доступу ймовірно втратить макропокриття і скине виклик. У такому випадку, одним рішенням для макростільникової мережі буде переведення візитного термінала доступу на іншу несучу (наприклад, де мала перешкода по сусідньому каналу від фемтовузла). Внаслідок обмеженого спектра, доступного для кожного оператора, однак, може бути не завжди практичним використання окремих частот несучих. У будь-якому випадку, інший оператор може використовувати несучу, використовувану фемтовузлом. Отже, візитний термінал доступу, асоційований з цим іншим оператором, може піддаватися пропуску в покритті, створюваному обмеженим фемтовузлом на цій несучій. Як детально описано в зв'язку з фіг. 2-13В, значення потужності передачі для вузла може задаватися так, щоб керувати такою перешкодою і/або звернути увагу на інші подібні питання. У деяких реалізаціях, задана потужність передачі може стосуватися щонайменше одного з: максимальної потужності передачі, потужності передачі для фемтовузла або потужності передачі для передачі пілот-сигналу (наприклад, як вказується дробовим значенням пілотсигналу). Для зручності, нижченаведене описує різні сценарії, де потужність передачі задається для фемтовузла, розміщеного в макромережному середовищі. У цьому випадку, термін "макровузол" посилається в деяких аспектах на вузол, який забезпечує покриття по відносно великій зоні. Термін "фемтовузол" посилається в деяких аспектах на вузол, який забезпечує покриття по відносно невеликій зоні (наприклад, квартира). Вузол, який забезпечує покриття по зоні, яка менше ніж макрозона і більше ніж фемтозона, може згадуватися як піковузол (наприклад, який забезпечує покриття в комерційному приміщенні). Необхідно оцінити, що ідеї даного документа можуть бути реалізовані з різними типами вузлів і систем. Наприклад, піковузол або деякий інший тип вузла може забезпечувати таку ж або подібну функціональну можливість, що і фемтовузол для іншої (наприклад, більшої) зони покриття. Таким чином, піковузол може обмежуватися, піковузол може асоціюватися з одним або декількома домашніми терміналами доступу і т. д. У різних застосуваннях, може використовуватися інша термінологія для посилання на макровузол, фемтовузол або піковузол. Наприклад, макровузол може конфігуруватися або згадуватися як вузол доступу, базова станція, точка доступу, еволюціонований вузол В (eNode B), макростільник, макровузол В (MNB) і т. п. Також, фемтовузол може конфігуруватися або згадуватися як домашній вузол В (HNB), домашній eNode B, базова станція точки доступу, фемтостільник і т. п. Також, стільник, асоційований з макровузлом, фемтовузлом або 4 UA 100988 C2 5 10 15 20 25 30 35 40 45 50 55 60 піковузлом, може згадуватися як макростільник, фемтостільник або пікостільник, відповідно. У деяких реалізаціях, кожний стільник може бути додатково асоційований з (наприклад, бути розділений на) одним або декількома секторами. Як згадано вище, фемтовузол може бути обмеженим в деяких аспектах. Наприклад, даний фемтовузол може тільки надавати послугу обмеженому набору терміналів доступу. Таким чином, при розміщенні з так званою обмеженою (або замкненою) асоціацією даний термінал доступу може обслуговуватися макростільниковою мобільною мережею і обмеженим набором фемтовузлів (наприклад, фемтовузлів, які знаходяться у відповідній квартирі користувача). Обмежений приготований до роботи набір терміналів доступу, асоційований з обмеженим фемтовузлом (який може також згадуватися як домашній вузол В закритої групи абонентів) може тимчасово або постійно розширятися як необхідно. У деяких аспектах може визначатися закрита група абонентів (CSG) як набір вузлів доступу (наприклад, фемтовузлів), які спільно використовують загальний список керування доступом терміналів доступу. У деяких реалізаціях, всі фемтовузли (або всі обмежені фемтовузли) в області можуть працювати по відміченому каналу, який може згадуватися як фемтоканал. Можуть задаватися різні залежності між обмеженим фемтовузлом і даним терміналом доступу. Наприклад, з точки зору термінала доступу відкритий фемтовузол може посилатися на фемтовузол без обмеженої асоціації. Обмежений фемтовузол може посилатися на фемтовузол, який є обмеженим деяким чином (наприклад, обмеженим для асоціації і/або реєстрації). Домашній фемтовузол може посилатися на фемтовузол, на якому термінал доступу авторизований на доступ і роботу. Гостьовий фемтовузол може посилатися на фемтовузол, на якому термінал доступу тимчасово авторизований на доступ або роботу. Чужий фемтовузол може посилатися на фемтовузол, на якому термінал доступу не авторизований на доступ або роботу, за винятком можливих надзвичайних ситуацій (наприклад, виклики 911). З точки зору обмеженого фемтовузла домашній термінал доступу (або домашнє користувацьке обладнання (HUE)) може посилатися на термінал доступу, який авторизований на доступ до обмеженого фемтовузла. Гостьовий термінал доступу може посилатися на термінал доступу з тимчасовим доступом до обмеженого фемтовузла. Чужий термінал доступу може посилатися на термінал доступу, який не має дозволу на доступ до обмеженого фемтовузла, за винятком можливих надзвичайних ситуацій, таких як виклики 911. Таким чином, в деяких аспектах чужий термінал доступу може задаватися як термінал, який не має мандата або дозволу на реєстрацію з обмеженим фемтовузлом. Термінал доступу, який є обмеженим в даний момент (наприклад, заборонений доступ) обмеженим фемтостільником, може згадуватися в даному документі як візитний термінал доступу. Візитний термінал доступу, таким чином, може відповідати чужому терміналу доступу і, коли послуга не дозволяється, гостьовому терміналу доступу. Фіг. 2 ілюструє різні компоненти вузла 200 доступу (згадуваного нижче як фемтовузол 200), які можуть використовуватися в одній або декількох реалізаціях, пропонованих в даному документі. Наприклад, різні конфігурації компонентів, зображених на фіг. 2, можуть застосовуватися для різних прикладів на фіг. 3-13В. Необхідно оцінити, таким чином, що в деяких реалізаціях вузол може не включати в себе всі компоненти, зображені на фіг. 2, тоді як в інших реалізаціях (наприклад, там, де вузол використовує численні алгоритми для визначення максимальної потужності передачі) вузол може застосовувати більшість або всі компоненти, зображені на фіг. 2. Коротко, фемтовузол 200 включає в себе приймач-передавач 202 для зв'язку з іншими вузлами (наприклад, терміналами доступу). Приймач-передавач 202 включає в себе передавач 204 для посилки сигналів і приймач 206 для прийому сигналів. Фемтовузол 200 також включає в себе контролер 208 потужності передачі для визначення потужності передачі (наприклад, максимальної потужності передачі) для передавача 204. Фемтовузол 200 включає в себе контролер 210 зв'язку для керування зв'язком з іншими вузлами і для забезпечення інших належних функціональних можливостей, пропонованих в даному документі. Фемтовузол 200 включає в себе один або декілька блоків пам'яті 212 даних для зберігання різної інформації. Фемтовузол 200 також може включати в себе контролер 210 авторизації для керування доступом до інших вузлів і для забезпечення інших належних функціональних можливостей, пропонованих в даному документі. Інші компоненти, зображені на фіг. 2, описуються нижче. Вибіркові операції системи 100 і фемтовузла 200 описуються в зв'язку з блок-схемами послідовності операцій на фіг. 3-6, 9, 10 і 12-13В. Для зручності операції за фіг. 3-6, 9, 10 і 1213В (або будь-які інші операції, які описуються або пропонуються в даному документі) можуть описуватися як виконувані конкретними компонентами (наприклад, компонентами фемтовузла 200). Необхідно оцінити, однак, що ці операції можуть виконуватися компонентами інших типів і 5 UA 100988 C2 5 10 15 20 25 30 35 40 45 50 55 можуть виконуватися з використанням різної кількості компонентів. Також необхідно оцінити, що одна або декілька операцій, описаних в даному документі, можуть не застосовуватися в даній реалізації. Посилаючись спочатку на фіг. 3, розкриття стосується в деяких аспектах визначення потужності передачі для передавача, основуючись на максимальній інтенсивності сигналу, що приймається, приймача і мінімальних втратах через перехідне загасання між передавачем і приймачем. У даному випадку, термінал доступу може бути розроблений для роботи в деякому динамічному діапазоні, де нижня границя визначається мінімальними вимогами до технічних характеристик. Наприклад, максимальна інтенсивність сигналу (RX_MAX), що приймається, приймача може задаватися як -30 дБм. Для деяких застосувань (наприклад, які використовують фемтовузли) вузол доступу і пов'язаний з ним термінал доступу можуть знаходитися довільно близько один до одного, тим самим потенційно створюючи відносно високі рівні сигналу на приймачі. Передбачаючи в одному прикладі мінімальне рознесення 20 см між фемтовузлом і терміналом доступу, мінімальні втрати в тракті передачі, також відомі як мінімальні втрати через перехідне загасання (MCL), будуть дорівнювати приблизно 28,5 дБ. Це значення MCL значно менше типових значень MCL, спостережуваних в макростільникових застосуваннях (наприклад, тому що макроантени звичайно встановлюються зверху веж або будівель). Якщо рівень потужності, що приймається, перевищує діапазон чутливості приймача, можуть страждати внутрішні і зовнішні заглушувачі зв'язку і блокуючі пристрої приймача і, в результаті, можуть погіршуватися якісні показники відносно нелінійності термінала доступу. Крім того, якщо інтенсивність сигналу, що приймається, дуже висока (наприклад, вище 5 дБм), може мати місце фактичне пошкодження апаратних засобів в терміналі доступу. Наприклад, в цьому випадку може бути надовго пошкоджений радіочастотний дуплексер або фільтр на поверхневоакустичних хвилях (ПАХ-фільтр). Отже, в деяких аспектах максимальна потужність передачі (P MAX_HNB) може задаватися як: PMAX_HNB

Дивитися

Додаткова інформація

Назва патенту англійською

Autonomous adaptation of transmit power

Автори англійською

Yavuz, Mehmet, Black, Peter, J., Nanda, Sanjiv

Назва патенту російською

Автономная адаптация мощности передачи

Автори російською

Явуз Мехмет, Блек Питер Дж., Нанда Санджив

МПК / Мітки

МПК: H04W 52/00

Мітки: потужності, адаптація, автономна, передачі
