Рівноплечий подільник потужності на зв’язаних лініях передачі сигналу надвисокої частоти
Номер патенту: 67503
Опубліковано: 27.02.2012
Автори: Оборжицький Валерій Іванович, Самсонюк Олег Васильович
Формула / Реферат
Рівноплечий подільник потужності на зв'язаних лініях передачі сигналу надвисокої частоти, що містить діелектричну підкладку, на одній стороні якої розміщено металевий екран, а на іншій - дві розміщені паралельно зв’язані мікросмужкові лінії передачі зі з’єднаними між собою з одного боку кінцями та з розміщеним між двома іншими кінцями балансним резистором, та вхідна і вихідні лінії, який відрізняється тим, що додатково містить відрізок одиночної мікросмужкової лінії, під'єднаної одним кінцем до вхідної лінії подільника, а іншим - до з'єднаних кінців зв'язаних мікросмужкових ліній.
Текст

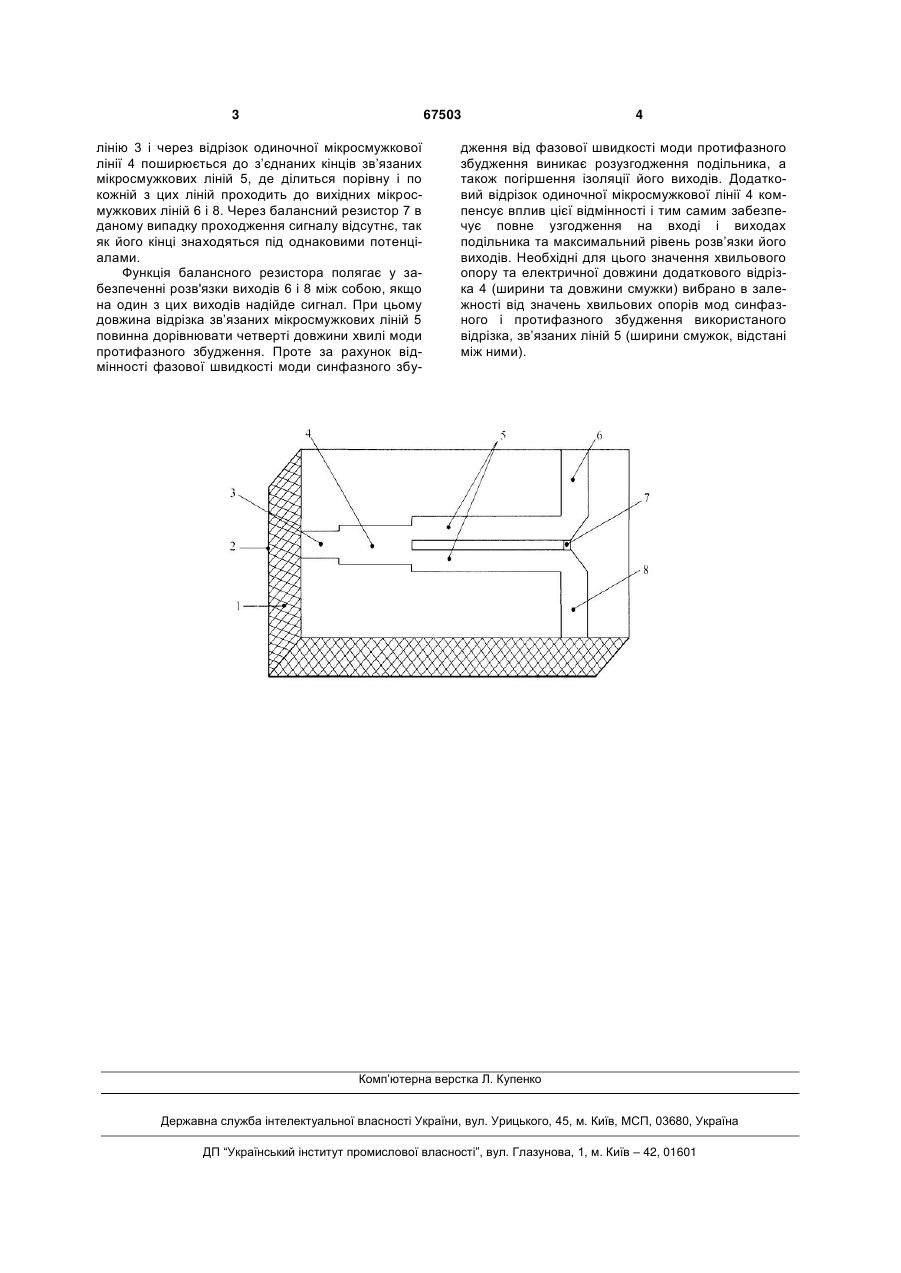

Рівноплечий подільник потужності на зв'язаних лініях передачі сигналу надвисокої частоти, що містить діелектричну підкладку, на одній сто 3 67503 лінію 3 і через відрізок одиночної мікросмужкової лінії 4 поширюється до з’єднаних кінців зв’язаних мікросмужкових ліній 5, де ділиться порівну і по кожній з цих ліній проходить до вихідних мікросмужкових ліній 6 і 8. Через балансний резистор 7 в даному випадку проходження сигналу відсутнє, так як його кінці знаходяться під однаковими потенціалами. Функція балансного резистора полягає у забезпеченні розв'язки виходів 6 і 8 між собою, якщо на один з цих виходів надійде сигнал. При цьому довжина відрізка зв’язаних мікросмужкових ліній 5 повинна дорівнювати четверті довжини хвилі моди протифазного збудження. Проте за рахунок відмінності фазової швидкості моди синфазного збу 4 дження від фазової швидкості моди протифазного збудження виникає розузгодження подільника, а також погіршення ізоляції його виходів. Додатковий відрізок одиночної мікросмужкової лінії 4 компенсує вплив цієї відмінності і тим самим забезпечує повне узгодження на вході і виходах подільника та максимальний рівень розв’язки його виходів. Необхідні для цього значення хвильового опору та електричної довжини додаткового відрізка 4 (ширини та довжини смужки) вибрано в залежності від значень хвильових опорів мод синфазного і протифазного збудження використаного відрізка, зв’язаних ліній 5 (ширини смужок, відстані між ними). Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюEqual-arm power divider designed using coupled super-high-frequency transmission lines
Автори англійськоюOborzhytskyi Valerii Ivanovych, Samsoniuk Oleh Vasyliovych
Назва патенту російськоюРавноплечий делитель мощности на связанных линиях передачи сигнала сверхвысокой частоты
Автори російськоюОборжицкий Валерий Иванович, Самсонюк Олег Васильевич
МПК / Мітки
МПК: H01P 5/00
Мітки: рівноплечий, надвисокої, потужності, зв'язаних, лініях, подільник, передачі, сигналу, частоти
