Ацетиленовий генератор

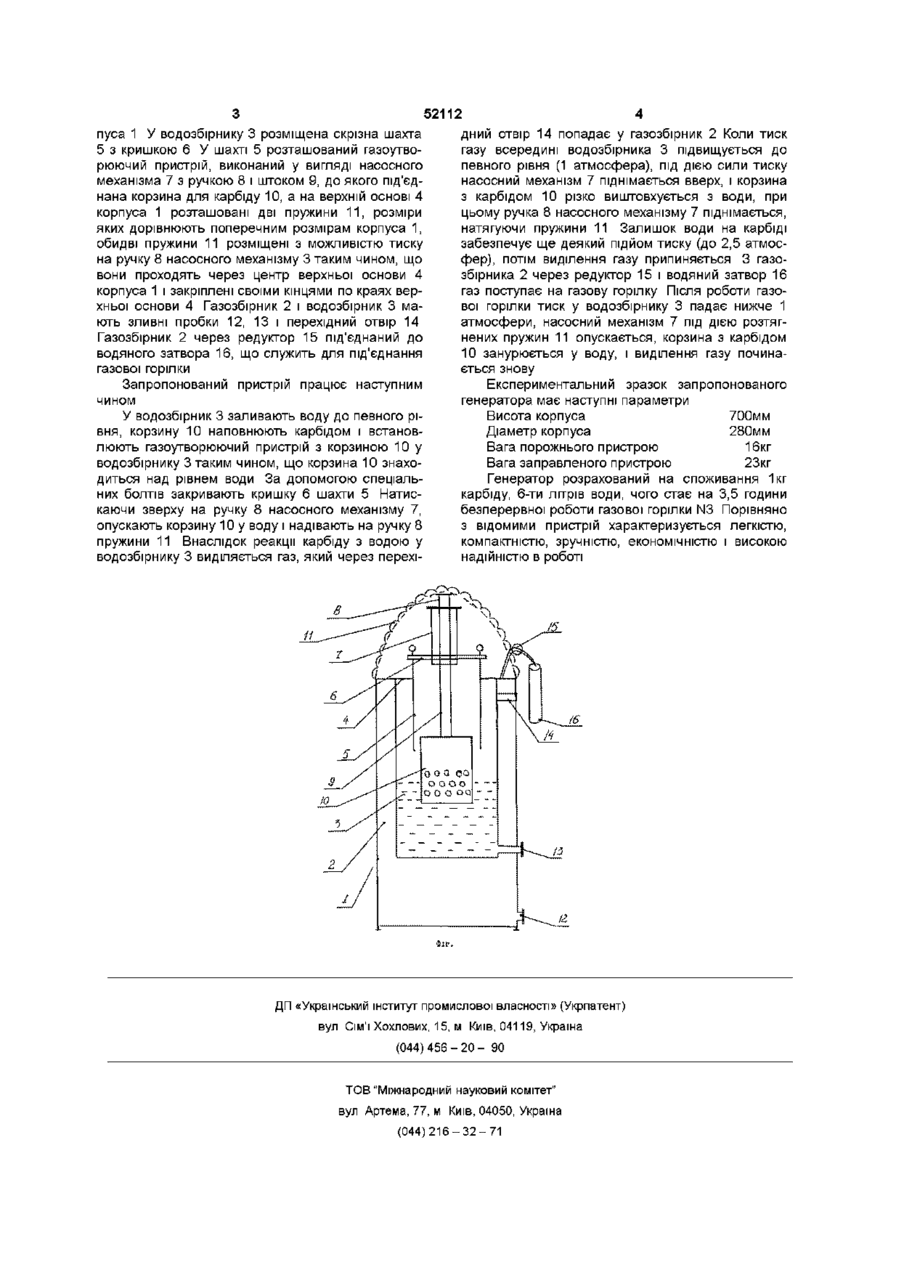

Ацетиленовий генератор, що містить корпус, розділений на газозбірник і водозбірник, розташований у шахті газоутворюючий пристрій з корзиною для карбіду, який відрізняється тим, що водозбірник виконаний у вигляді внутрішньої камери, прилягаючої зсередини до верхньої основи корпуса, у водозбірнику розміщена крізна шахта з газоутворюючим пристроєм, виконаним у вигляді насосного механізму із штоком, до якого під'єднана корзина для карбіду, а на верхній основі корпуса розташовані дві пружини, розміри яких дорівнюють поперечним розмірам корпуса, обидві пружини розміщені з можливістю тиску на насосний механізм таким чином, що вони проходять через центр верхньої основи корпуса і закріплені своїми кінцями по краях верхньої основи Винахід відноситься до виробництва газоподібного ацетилена, а більш конкретно, до ацетиленових генераторів, і може бути використаний в машинобудуванні, будівництві, при сварці труб та ремонтних роботах Широко ВІДОМІ ацетиленові генератори з нерухомим газоутворюючим пристроєм, який, як правило, містить корзину з карбідом, і системою подачі води на карбід за допомогою складної системи трубок і перехідних клапанів Всі такі апарати характеризуються громіздкою і складною конструкцією, низькою надійністю та економічністю, ускладненими умовами їх обслуговування Найбільш близьким до винаходу є ацетиленовий генератор (патент UA №10768, МПК С 10 Н 11/00, 11/02, опубл 25 12 96), що містить корпус, розділений на газозбірник і водозбірник, розташований у шахті газоутворюючий пристрій з корзиною для карбіду Корзина встановлена на ПІДДОНІ для збору їла, водо- і газозбірник з'єднані між собою за допомогою шахти, а подача воді здійснюється за допомогою системи трубок До недоліків такого генератора відноситься слідуюче Надмірна КІЛЬКІСТЬ прошарків, трубок і шлангів всередині корпуса ускладнює обслуговування генератора і призводить до швидкого виходу з ладу Це саме зумовлює громіздкість і низьку економічність генератора, велику споживану КІЛЬКІСТЬ води і карбіда, великі трудозатрати при його прочистці В основу винаходу поставлено задачу розробити компактну і економічну конструкцію ацетиленового генератора за рахунок примшення нової конструкції газоутворюючого пристрою, який за безпечує регульовану подачу карбіду в воду Поставлена задача вирішується тим, що у ацетиленовому генераторі, то містить корпус, розділений на газозбірник і водозбірник, розташований у шахті газоутворюючий пристрій з корзиною для карбіду, згідно винаходу, водозбірник виконаний у вигляді внутрішньої камери, прилягаючої зсередини до верхньої основи корпуса, у водозбірнику розміщена скрізна шахта з газоутворюючим пристроєм, виконаним у вигляді насосного механізма із штоком, до якого під'єднана корзина для карбіду, а на верхній основі корпуса розташовані дві пружини, розміри яких дорівнюють поперечним розмірам корпуса, обидві пружини розміщені з можливістю тиску на насосний механізм таким чином, що вони проходять через центр верхньої основи корпуса і закріплені своїми кінцями по краях верхньої основи В запропонованій конструкції забезпечується подача карбіду в воду з автоматичним регулюванням підйому та опускання корзини за допомогою насосного механізму і пружин, сила дії яких протидіє силі тиску газу, що утворюється при взаємодії карбіду з водою Це дозволяє ліквідувати складну систему подачі води, внаслідок чого підвищується надійність, зменшуються габарити і досягається простота експлуатації ацетиленового генератора Винахід пояснюється кресленням На фіг схематично представлений запропонований ацетиленовий генератор Ацетиленовий генератор містить корпус 1, розділений на газозбірник 2 і водозбірник 3 Водозбірник 3 виконаний у вигляді внутрішньої камери, прилягаючої зсередини до верхньої основи 4 кор ю 52112 пуса 1 У водозбірнику З розміщена скрізна шахта 5 з кришкою 6 У шахті 5 розташований газоутворюючий пристрій, виконаний у вигляді насосного механізма 7 з ручкою 8 і штоком 9, до якого під'єднана корзина для карбіду 10, а на верхній основі 4 корпуса 1 розташовані дві пружини 1 1 , розміри яких дорівнюють поперечним розмірам корпуса 1, обидві пружини 11 розміщені з можливістю тиску на ручку 8 насосного механізму 3 таким чином, що вони проходять через центр верхньої основи 4 корпуса 1 і закріплені своїми кінцями по краях верхньої основи 4 Газозбірник 2 і водозбірник 3 мають зливні пробки 12, 13 і перехідний отвір 14 Газозбірник 2 через редуктор 15 під'єднаний до водяного затвора 16, що служить для під'єднання газової горілки дний отвір 14 попадає у газозбірник 2 Коли тиск газу всередині водозбірника 3 підвищується до певного рівня (1 атмосфера), під дією сили тиску насосний механізм 7 піднімається вверх, і корзина з карбідом 10 різко виштовхується з води, при цьому ручка 8 насосного механізму 7 піднімається, натягуючи пружини 11 Залишок води на карбіді забезпечує ще деякий підйом тиску (до 2,5 атмосфер), потім виділення газу припиняється 3 газозбірника 2 через редуктор 15 і водяний затвор 16 газ поступає на газову горілку Після роботи газової горілки тиск у водозбірнику 3 падає нижче 1 атмосфери, насосний механізм 7 під дією розтягнених пружин 11 опускається, корзина з карбідом 10 занурюється у воду, і виділення газу починається знову Запропонований пристрій працює наступним чином У водозбірник 3 заливають воду до певного рівня, корзину 10 наповнюють карбідом і встановлюють газоутворюючий пристрій з корзиною 10 у водозбірнику 3 таким чином, що корзина 10 знаходиться над рівнем води За допомогою спеціальних болтів закривають кришку 6 шахти 5 Натискаючи зверху на ручку 8 насосного механізму 7, опускають корзину 10 у воду і надівають на ручку 8 пружини 11 Внаслідок реакції карбіду з водою у водозбірнику 3 виділяється газ, який через перехі Експериментальний зразок запропонованого генератора має наступні параметри Висота корпуса 700мм Діаметр корпуса 280мм Вага порожнього пристрою 16кг Вага заправленого пристрою 23кг Генератор розрахований на споживання 1кг карбіду, 6-ти літрів води, чого стає на 3,5 години безперервної роботи газової горілки N3 Порівняно з відомими пристрій характеризується легкістю, компактністю, зручністю, економічністю і високою надійністю в роботі /S ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
