Пристрій для вакуум-масажу

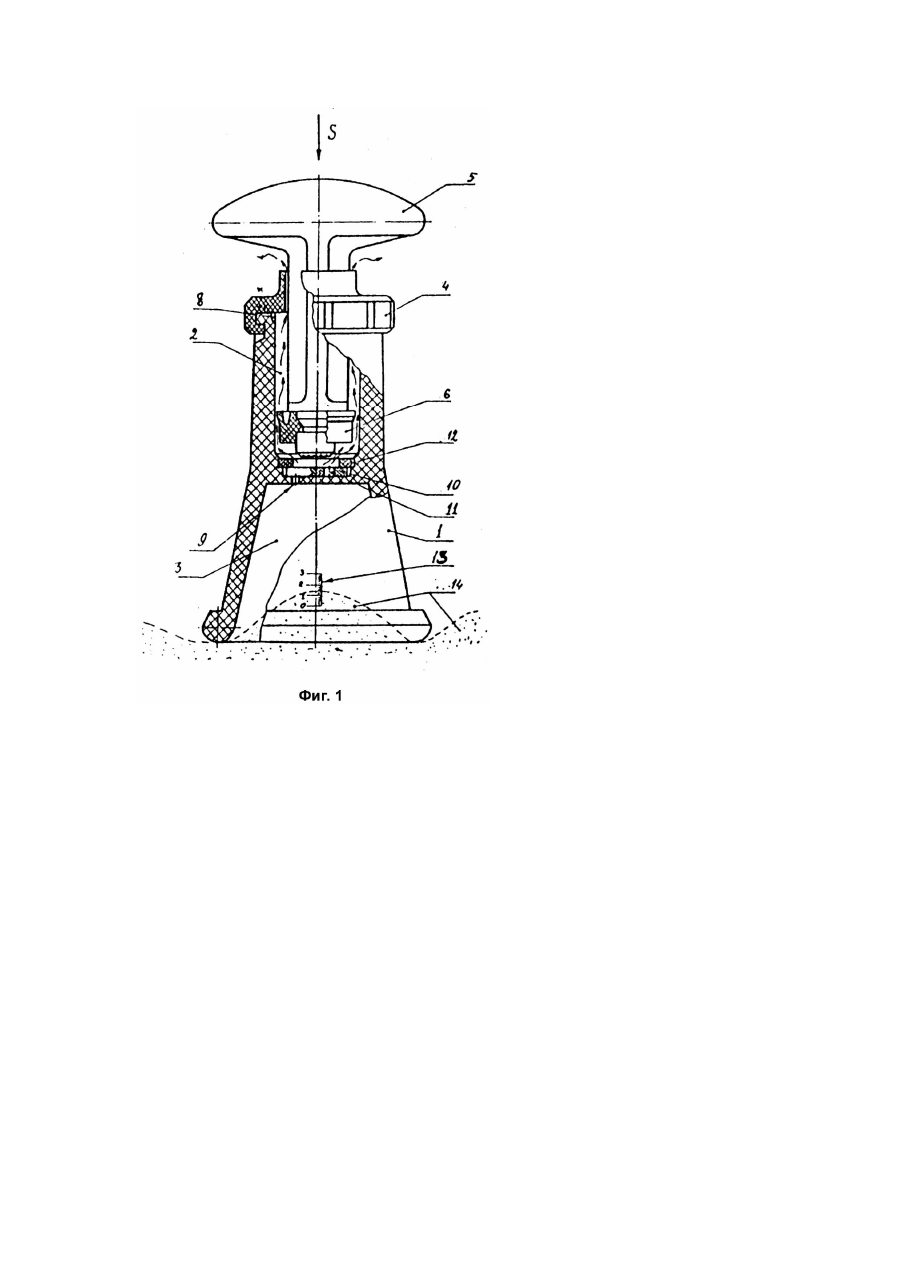

Изобретение относится к медицинской технике и может найти применение для лечения и профилактики дегенеративно-дистрофических воспалительных процессов, рефлексотерапии, откачки жидкостей, для массажа больных и массажа (стимулирования) мышц спортсменов, а также может быть применено в ветеринарии. Известно однокамерное устройство для вакуум-массажа, содержащее средство для создания разрежения в виде резьбового поршня со штоком и ручкой, размещенного в цилиндрическом корпусе из прозрачного материала, являющимся одновременно вакуумируемым элементом. Недостатками этого устройства являются наличие одной камеры, которая устанавливается на теле статично и не дает высокой степени разрежения. Указанные недостатки не позволяют создать необходимую степень разрежения и проводить динамический массаж, что снижает эффективность терапии и усложняет процесс лечения. Кроме того, сложность конструкции удорожает процесс изготовления и делает устройство громоздким. В основу изобретения положена задача создать такое устройство для вакуум-массажа, в котором путем изменения конструкции корпуса и средства для создания разрежения достигается повышение степени вакуумирования а, следовательно, отсасывающей способности, осуществляется возможность плавной регулировки степени вакуумирования, благодаря чему возможно проводить динамический массаж, упрощается конструкция, снижается трудоемкость изготовления, создается портативность и удобство в эксплуатации, повышается надежность изделия, что в совокупности повышает эффективность лечения. Для решения указанной задачи предложено устройство, содержащее средство для создания разрежения в виде поршня-манжеты, установленного на штоке ручки и размещенного в цилиндрической камере корпуса с возможностью возвратно-поступательного движения, ограниченного крышкой, которое, согласно изобретению, дополнительно снабжено конической камерой, являющейся вакуумируемым элементом, соединенной с цилиндрической камерой перепускным узлом, состоящим из перегородки между цилиндрической и конической камерами корпуса, в которой выполнено отверстие и два кольцевых ступенчатых паза, в первом из которых размещена эластичная мембрана с отверстием, выполненным с возможностью совмещения с отверстием в перегородке, а во втором пазу установлено в контакте с эластичной мембраной стопорное кольцо, не позволяющее ей сдвинуться из паза. На прозрачной стенке конической камеры выполнена измерительная шкала для определения степени разрежения по воздействию на кожу пациента. Наличие дополнительной камеры и перепускного узла позволяет создать высокую степень разрежения и его плавную регулировку, что отсутствует в прототипе. Измерительная шкала на прозрачной стенке конической камеры позволяет визуально контролировать степень разрежения. Изобретение поясняется чертежами: фиг.1 - общий вид в разрезе; фиг.2 - схема движения воздуха при создании вакуума; фиг.3, 4 - схемы движения воздуха при снятии устройства. Устройство состоит из двухкамерного корпуса 1, содержащего цилиндрическую камеру разрежения 2 и коническую камеру 3, являющуюся вакуумируемым элементом. Свод цилиндрической камеры закрыт крышкой 4, выполняющей функцию направляющей движения и ограничителем верхнего положения штока ручки 5, который размещен в цилиндрической камере корпуса с возможностью возвратно-поступательного и вращательного движения. Шток ручки 5 установлен в крышке 4 с зазором, в нижней части его расположен поршень-манжета 6, на торце штока ручки выполнен фрикционный элемент в виде пяты с шипами 7. В верхней части цилиндрической камеры в зоне контакта с крышкой имеется канал 8 для выравнивания давления с окружающей средой. Цилиндрическая и коническая камеры устройства разделены перепускным узлом, состоящим из перегородки с отверстием 9, двух кольцевых ступенчатых пазов, в первом из которых размещена эластичная мембрана 10 с отверстием 11, выполненным с возможностью совмещения с отверстием в перегородке во время вращательного движения эластичной мембраны вокруг вертикальной оси, а во втором пазу установлено стопорное кольцо 12 для фиксации мембраны. Для визуального контроля величины разрежения на прозрачной стенке нижней части корпуса нанесена шкала 13. Диаметр раструба конической камеры может быть различным и составлять 1 - 60мм в зависимости от назначения. Так, для рефлексотерапии используются устройства с малыми диаметрами, для динамического массажа - со средними, для лечения воспалительных и дегенеративно-дистрофических изменений в позвоночнике на спине крупных пациентов - с максимальными диаметрами. Устройство работает следующим образом. Предварительно, поворотом ручки 5 закрывают пластиной 10 отверстие 9 в своде конической камеры корпуса 1. Корпус 1 прижимают одной рукой к кожному покрову пациента 14 в необходимом для лечения месте, а другой рукой, посредством ручки 5 откачивают воздух из конической камеры корпуса 3 до поднятия мениска кожи 14 на заданную величину, определяемую по шкале 13 (фиг.1). При движении поршня 6 вверх в цилиндрической камере 2 создается разрежение, которое приподнимает пластину 10 (см. фиг.2). Воздух из конической камеры 3 корпуса проходит через отверстие 9, затем через отверстие 11 в камеру разрежения 2, заполняя ее. При этом, юбка поршня 6 плотно прижимается по периметру к стенке камеры 2. Когда поршень 6 дойдет до крайнего верхнего положения, ограниченного крышкой 4, откроется канал 8 и в камеру зайдет воздух из внешней среды, т.о., давление в камере уравняется с давлением внешней среды. В момент уравнивания давления пластина 10 перекроет отверстие 9. При движении поршня вниз (фиг.1) юбка поршня сжимается и воздух из-под поршня перемещается вверх в камере 2. При движении поршня б вверх цикл повторяется. Таким образом, достигается плавное выкачивание воздуха и создается разрежение в конической камере 3. Чтобы снять устройство без травмирования кожного покрова пациента, поршень 6 опускают вниз до соприкосновения шипов 7 на торце штока ручки с пластиной 10 (фиг.3). При повороте ручки вокруг своей оси шипы 7 за счет трения поворачивают пластину 10 до совмещения отверстий 9 и 11, и, переместив ручку с поршнем 6 до упора вверх (фиг.4), полость конической камеры 3 соединяется с внешней средой, давление выравнивается и устройство легко отделяется от кожного покрова. Для проведения рефлексотерапии или стабильного пневмомассажа устройство устанавливают в необходимых биологически активных точках или болевых областях, выдерживают некоторое время, меняя по необходимости степень вакуума по несколько раз, после чего снимают. Для проведения динамического массажа устройство устанавливают и закрепляют вакуумом на теле пациента, после чего, слегка прижимая его к телу, смещают устройство вдоль линии массажа. При этом участки кожи последовательно то втягиваются в конический раструб, то выходят из-под него. Степень разрежения (т.е. высота мениска кожи) устанавливается индивидуально в зависимости от заболевания, состояния пациента и вида использования устройства и может меняться в процессе проведения массажа. Устройство изготавливается из синтетических материалов, что значительно снижает металлоемкость и энергоемкость производства. Изготовление производится высокотехнологичным способом - литьем под давлением в металлические многоместные формы, что дает низкую трудоемкость изготовления. Применение прозрачных полимерных материалов (пластмасса, оргстекло) является более безопасным по сравнению с высокотемпературным стеклом, применяемым для изготовления банок, а простота конструкции, небольшое количество деталей (6 штук), отсутствие специальных приспособлений при сборке и разборке устройства задает качество изделия в целом и, как следствие, повышает надежность и удобство в эксплуатации.
