Пристрій для крапкового масажу

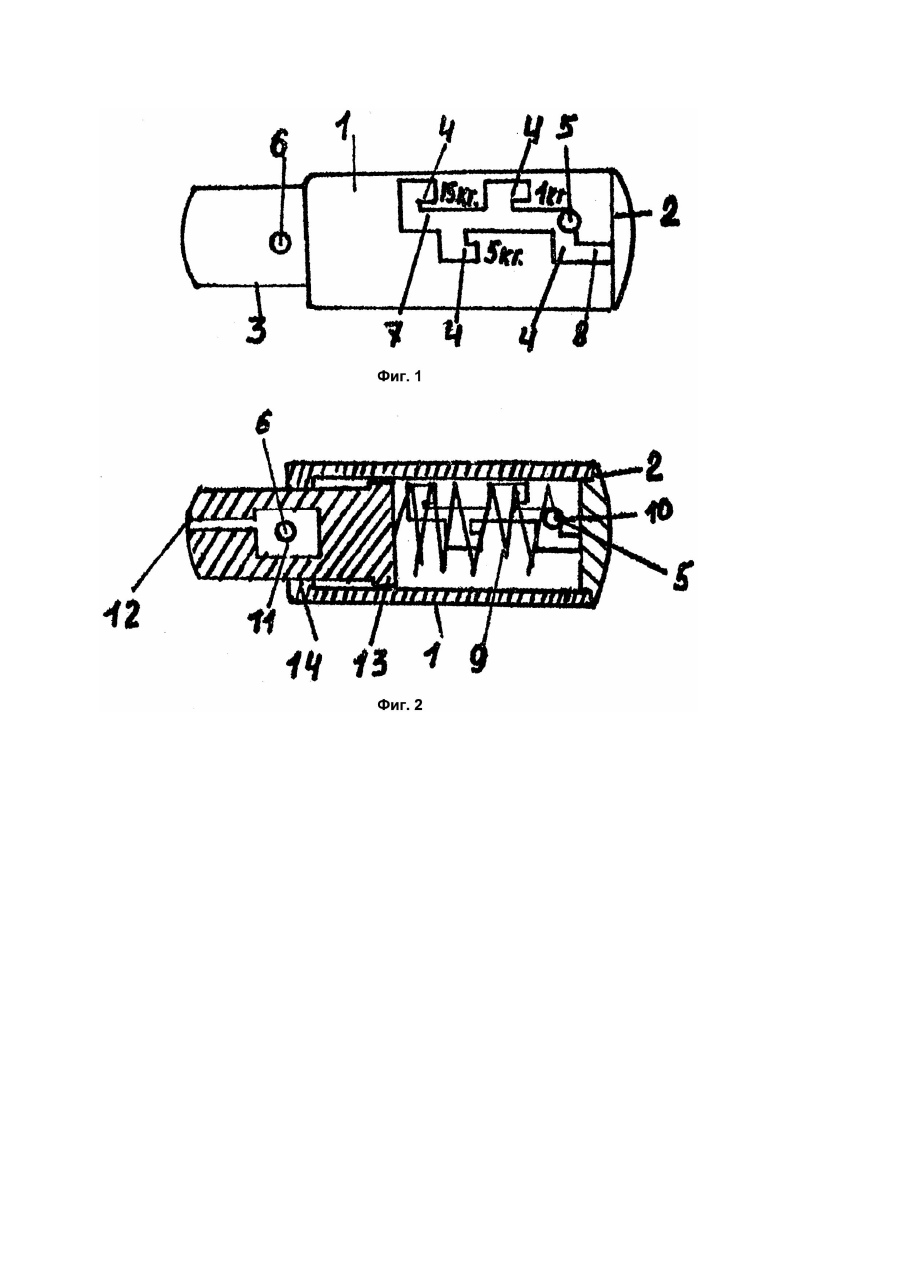

Устройство относится к области здравоохранения и может найти применение для проведения точечного массажа. В настоящее время точечный массаж производится большим пальцем руки [1]. От надавливания палец устает и даже травмируется, кроме того через палец возможна передача инфекции, При применении массажистом лекарства нет возможности контролировать его расход. Наиболее близким к заявленному устройству является устройство для точечного массажа, содержащее стержень с шаровидным рабочим торцом [2], который не обеспечивает контроля величины давления и расхода лекарств. Задачей изобретения является обеспечение в устройстве для точечного массажа контроля величины давления, изменение его путем регулирования давления на массажный участок и создание возможности подачи во время массажа лекарства. Это достигается тем, что в устройстве для точечного массажа, которое содержит стержень с рабочим торцом, согласно изобретению, стержень установлен в корпусе с возможностью осевого перемещения и поворота, подпружинен в направлении рабочего торца и снабжен выступом с противоположной рабочему торцу стороны, а в корпусе выполнены продольные пазы с боковыми прорезями для размещения фиксирующего пальца и выступы с его внутренней стороны. При этом в стержне выполнена полость для размещения лекарства, снабженная зарядным каналом и каналом для подачи лекарства на рабочий торец. Благодаря возможности фиксации стержня при определенной нагрузке, обеспечиваемой фиксацией пружины в прорезях корпуса, обеспечивается различная величина сжатия пружины и соответственно различная величина давления на активную точку человека, Наличие полости в стержне позволит наполнять и расходовать лекарство через каналы на массажную и боковую поверхность стержня, В конечном счете использование устройства улучшит качество лечения. Схематично устройство изображено на фиг.1 2. На фиг.1 изображено устройство на виде сбоку. На фиг.2 изображено устройство в разрезе. Устройство содержит корпус 1 с крышкой 2 на его боковой поверхности. В корпусе установлен с возможностью осевого перемещения и поворота стержень 3 для массажа; 4 - боковые прорези, в которых размещается фиксирующий палец 5, в полости стержня имеется зарядный канал 6 для заполнения ее лекарством; на боковой поверхности корпуса - продольная прорезь 7, по которой происходит перемещение пальца 5 по боковым прорезям 4; 8 - продольная прорезь с боковой поверхности корпуса к основанию, по которой производится установка пальца 5; 9 пружина; 10 - отверстие в пальце 5 для крепления пружины; 11 - полость для лекарства; 12 - канал для подачи лекарства от полости 11 к точке массажа; 13 - кольцевой выступ на стержне; 14 кольцевой выступ корпуса 1 для зацепления с выступом 13. Устройство можно изготовить из отходов пластмассы и резины. Работа происходит следующим образом: о зависимости от медицинской необходимости и индивидуальной переносимости палец 5 устанавливается в соответствующую определенному давлению прорезь 4. Чем больше стержень 3 будет выступать из корпуса 1 в зависимости от того, в какую боковую прорезь 4 установлен палец 5, необходимо приложить большее давление со стороны крышки 2, чтобы стержень 3 вошел внутрь корпуса, дальнейшее увеличение давления стержнем на активную точку больного не произойдет, так как корпус 1 упрется выступами 14 в тело больного, а давление стержня будет оставаться на одном уровне. В таком положении устройство удерживается необходимое время. Нажатие производится ладонью на крышку 2, а пальцами руки удерживается за корпус. Боковая прорезь градуирована величиной фиксации давления стержня. Все наружные части устройства необходимо изготовить без острых углов, чтобы исключить повреждение больного или руки массажиста. При определенных видах болезней возможно применение лекарств с массажем. Для этого полость 11 в стержне 3 наполняется лекарством через канал 6, подается лекарство через канал 12 на активную точку больного. Воздействие на точки производится определенное время, следовательно, расход лекарства будет иметь расчетную величину, так как диаметр отверстия имеет расчетную величину. Использование изобретения позволит снять усталость с большого пальца массажиста и исключит его травму и заражение, обеспечит контроль давления и экономичный, дозированный расход лекарства при воздействии на активные точки человека, а в конечном счете улучшит качество лечения.
