Зернодробарка

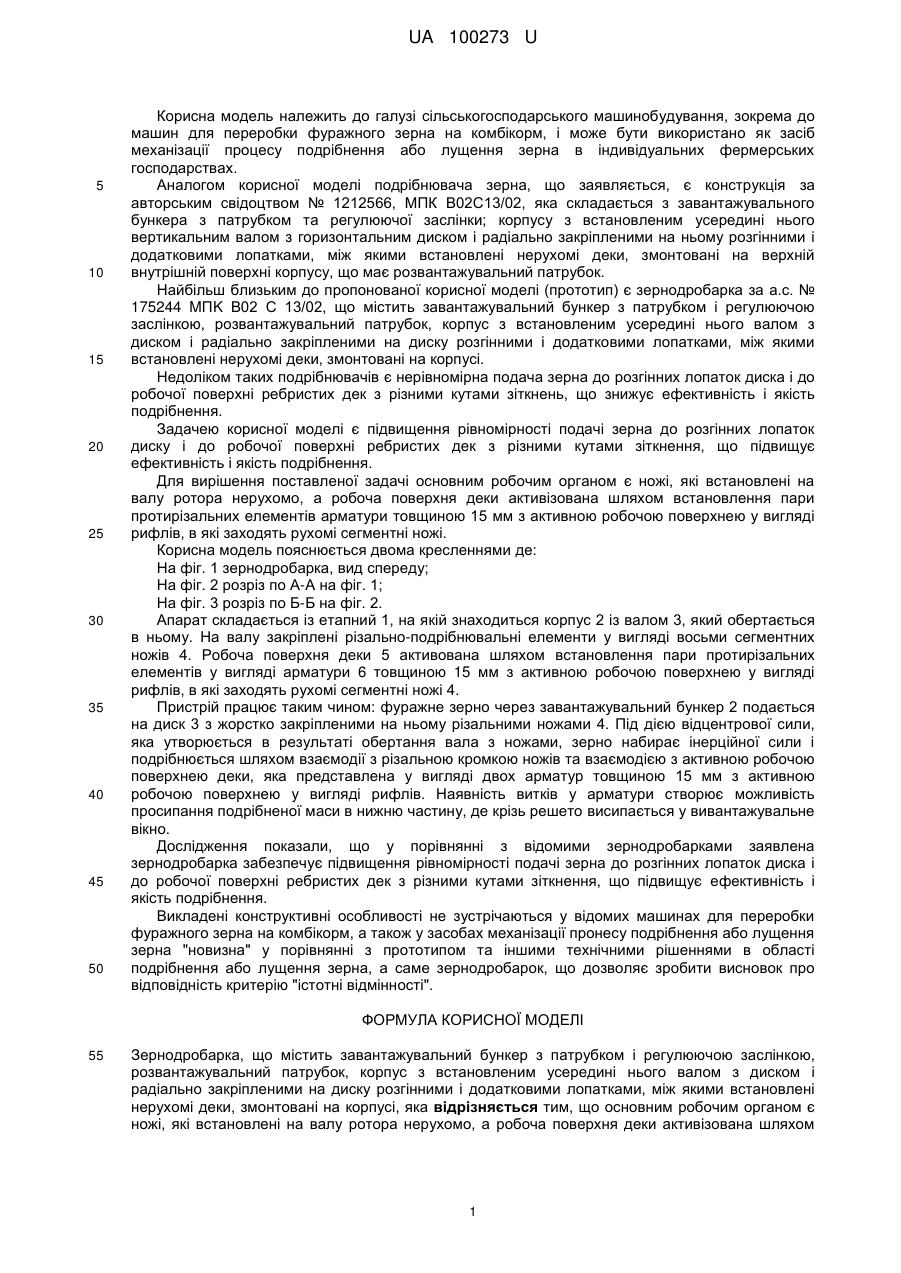

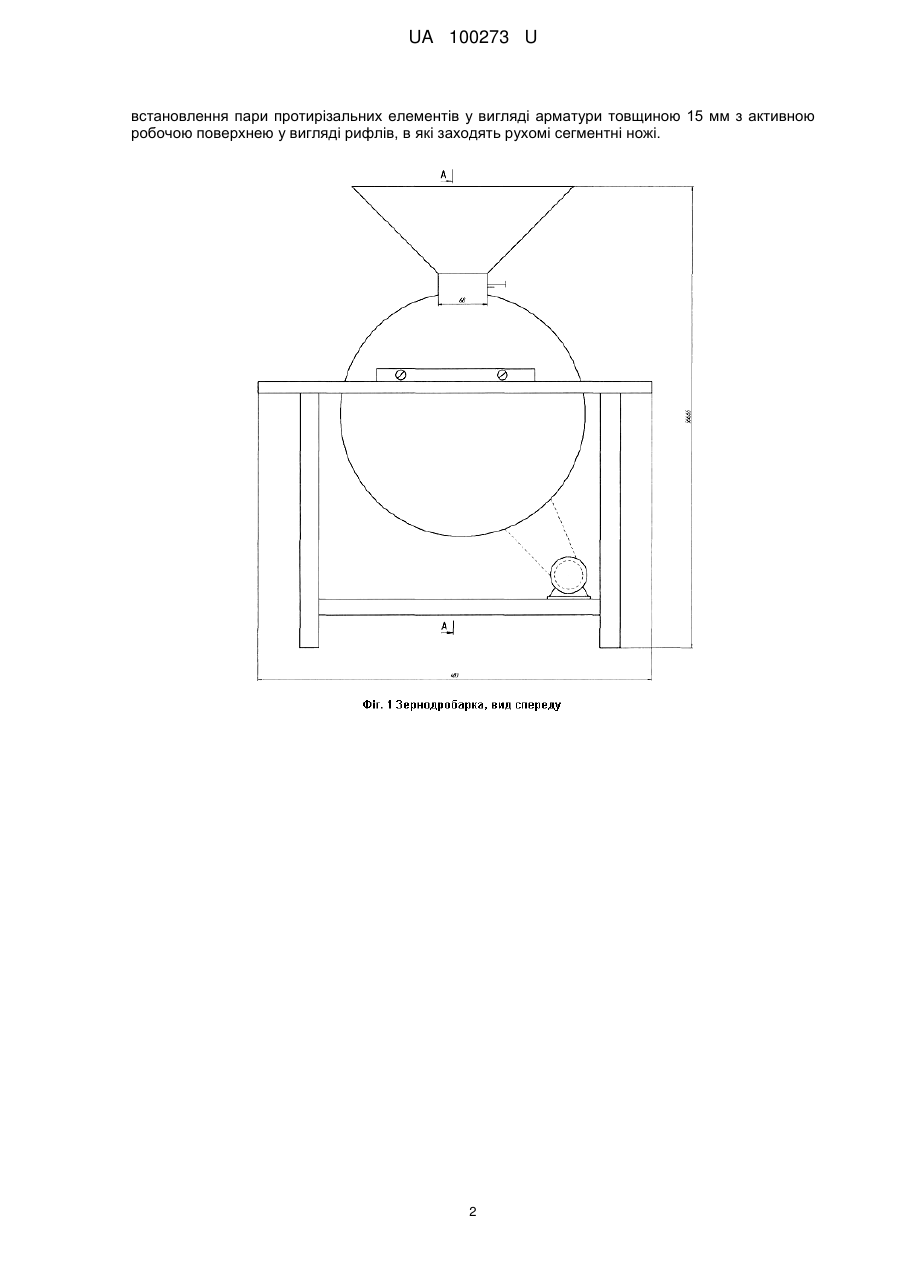

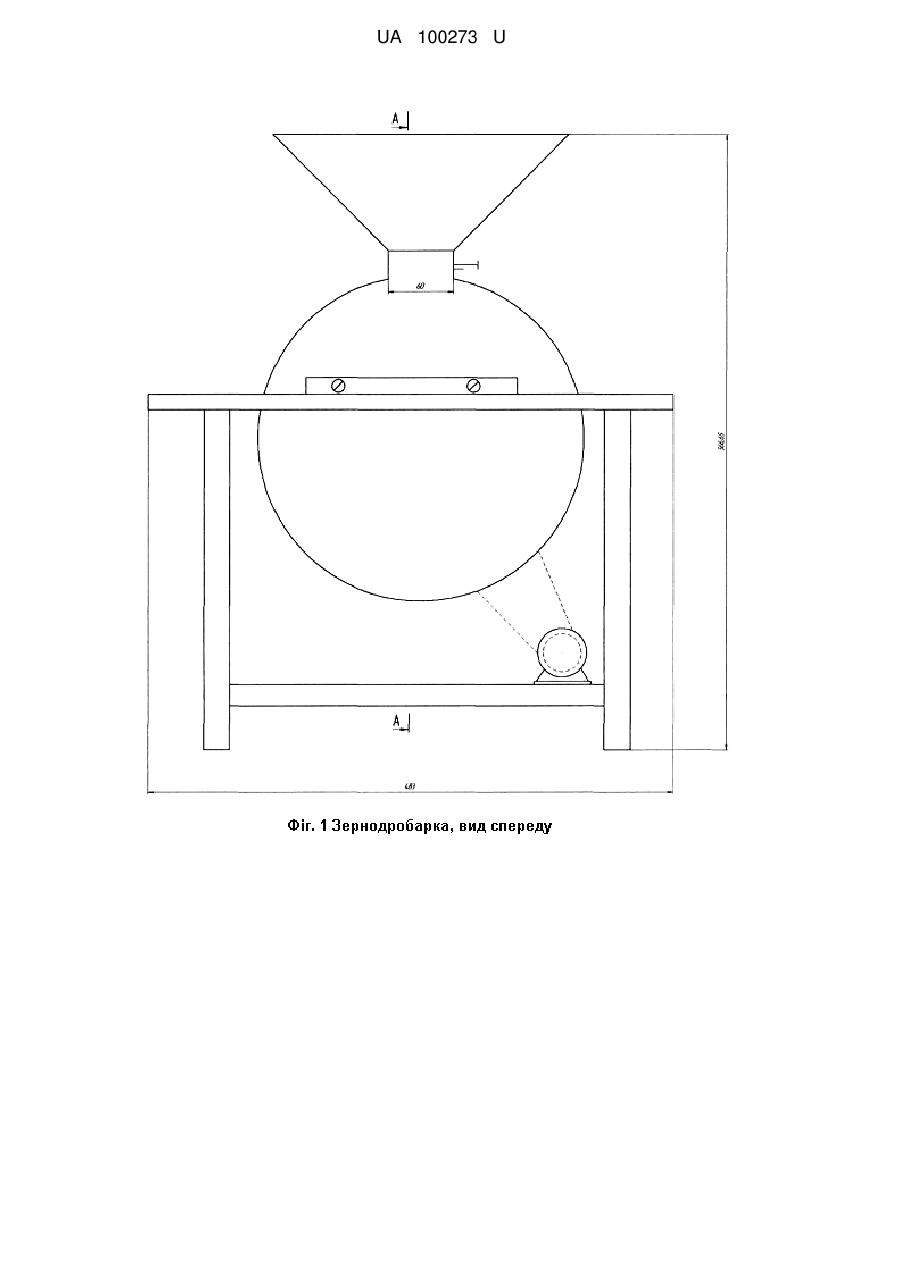

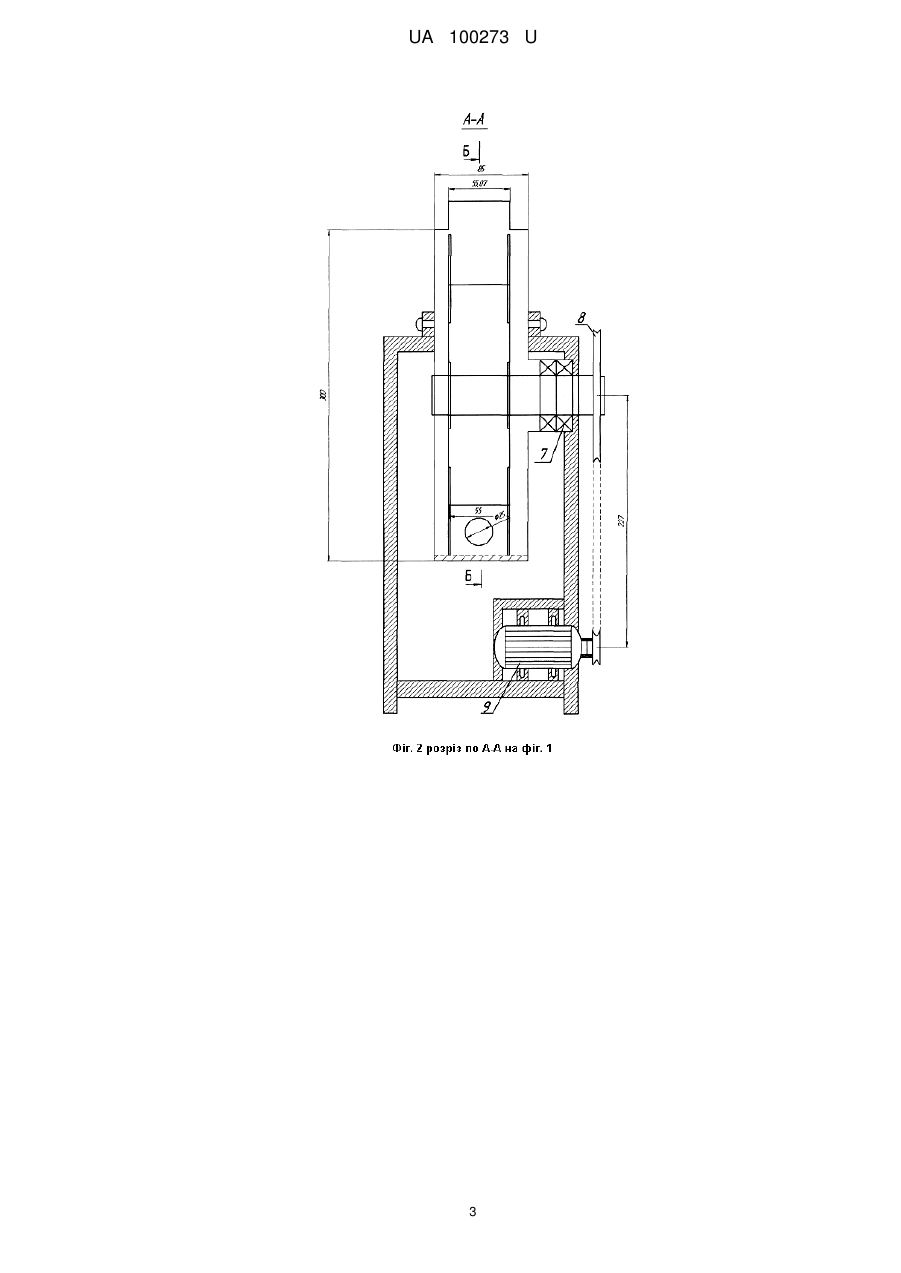

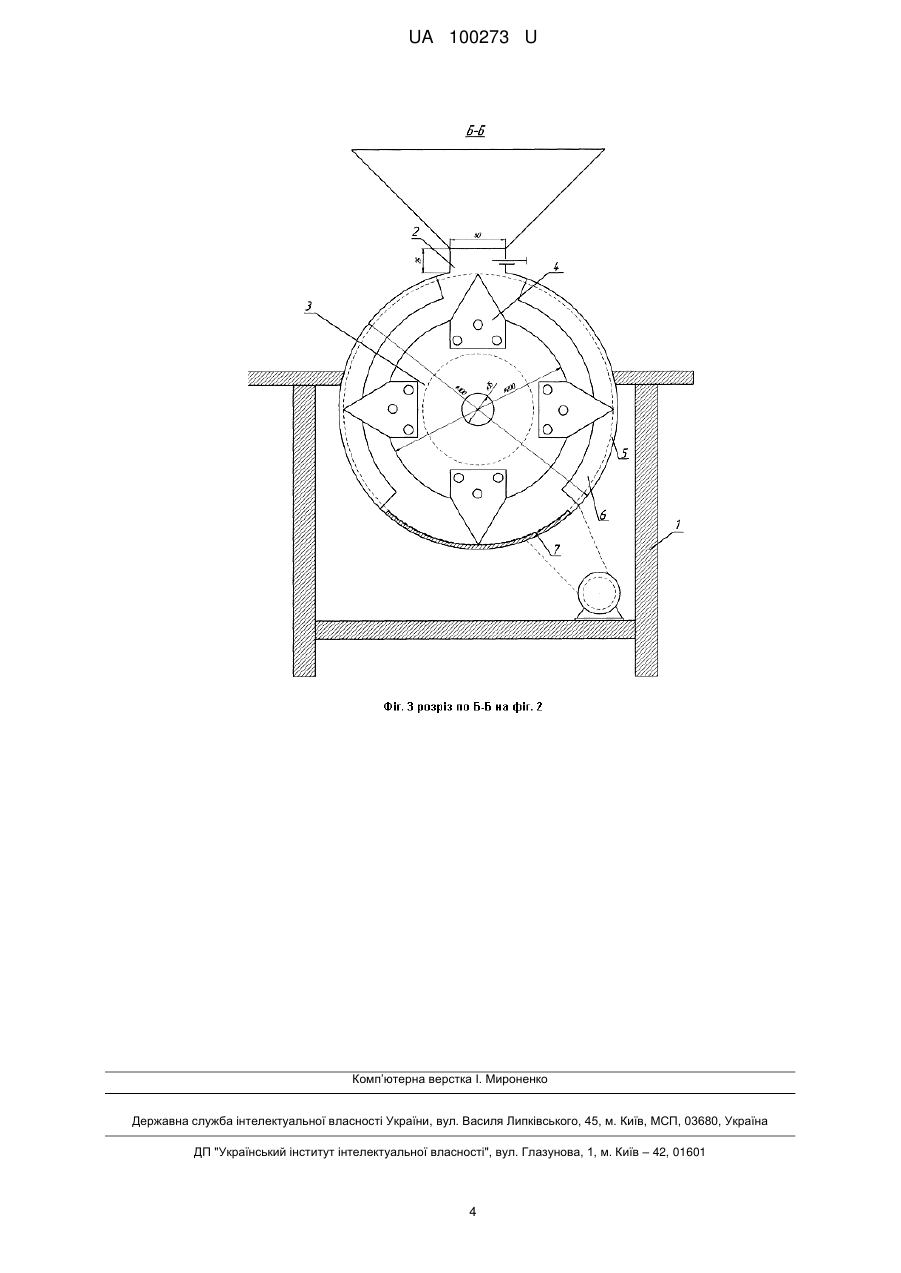

Реферат: Зернодробарка містить завантажувальний бункер з патрубком і регулюючою заслінкою, розвантажувальний патрубок, корпус з встановленим усередині нього валом з диском і радіально закріпленими на диску розгінними і додатковими лопатками, між якими встановлені нерухомі деки, змонтовані на корпусі. Основним робочим органом є ножі, які встановлені на валу ротора нерухомо. Робоча поверхня деки активізована шляхом встановлення пари протирізальних елементів у вигляді арматури товщиною 15 мм з активною робочою поверхнею у вигляді рифлів, в які заходять рухомі сегментні ножі. UA 100273 U (54) ЗЕРНОДРОБАРКА UA 100273 U UA 100273 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського машинобудування, зокрема до машин для переробки фуражного зерна на комбікорм, і може бути використано як засіб механізації процесу подрібнення або лущення зерна в індивідуальних фермерських господарствах. Аналогом корисної моделі подрібнювача зерна, що заявляється, є конструкція за авторським свідоцтвом № 1212566, МПК В02С13/02, яка складається з завантажувального бункера з патрубком та регулюючої заслінки; корпусу з встановленим усередині нього вертикальним валом з горизонтальним диском і радіально закріпленими на ньому розгінними і додатковими лопатками, між якими встановлені нерухомі деки, змонтовані на верхній внутрішній поверхні корпусу, що має розвантажувальний патрубок. Найбільш близьким до пропонованої корисної моделі (прототип) є зернодробарка за а.с. № 175244 MПK В02 С 13/02, що містить завантажувальний бункер з патрубком і регулюючою заслінкою, розвантажувальний патрубок, корпус з встановленим усередині нього валом з диском і радіально закріпленими на диску розгінними і додатковими лопатками, між якими встановлені нерухомі деки, змонтовані на корпусі. Недоліком таких подрібнювачів є нерівномірна подача зерна до розгінних лопаток диска і до робочої поверхні ребристих дек з різними кутами зіткнень, що знижує ефективність і якість подрібнення. Задачею корисної моделі є підвищення рівномірності подачі зерна до розгінних лопаток диску і до робочої поверхні ребристих дек з різними кутами зіткнення, що підвищує ефективність і якість подрібнення. Для вирішення поставленої задачі основним робочим органом є ножі, які встановлені на валу ротора нерухомо, а робоча поверхня деки активізована шляхом встановлення пари протирізальних елементів арматури товщиною 15 мм з активною робочою поверхнею у вигляді рифлів, в які заходять рухомі сегментні ножі. Корисна модель пояснюється двома кресленнями де: На фіг. 1 зернодробарка, вид спереду; На фіг. 2 розріз по А-А на фіг. 1; На фіг. 3 розріз по Б-Б на фіг. 2. Апарат складається із етапний 1, на якій знаходиться корпус 2 із валом 3, який обертається в ньому. На валу закріплені різально-подрібнювальні елементи у вигляді восьми сегментних ножів 4. Робоча поверхня деки 5 активована шляхом встановлення пари протирізальних елементів у вигляді арматури 6 товщиною 15 мм з активною робочою поверхнею у вигляді рифлів, в які заходять рухомі сегментні ножі 4. Пристрій працює таким чином: фуражне зерно через завантажувальний бункер 2 подається на диск 3 з жорстко закріпленими на ньому різальними ножами 4. Під дією відцентрової сили, яка утворюється в результаті обертання вала з ножами, зерно набирає інерційної сили і подрібнюється шляхом взаємодії з різальною кромкою ножів та взаємодією з активною робочою поверхнею деки, яка представлена у вигляді двох арматур товщиною 15 мм з активною робочою поверхнею у вигляді рифлів. Наявність витків у арматури створює можливість просипання подрібненої маси в нижню частину, де крізь решето висипається у вивантажувальне вікно. Дослідження показали, що у порівнянні з відомими зернодробарками заявлена зернодробарка забезпечує підвищення рівномірності подачі зерна до розгінних лопаток диска і до робочої поверхні ребристих дек з різними кутами зіткнення, що підвищує ефективність і якість подрібнення. Викладені конструктивні особливості не зустрічаються у відомих машинах для переробки фуражного зерна на комбікорм, а також у засобах механізації пронесу подрібнення або лущення зерна "новизна" у порівнянні з прототипом та іншими технічними рішеннями в області подрібнення або лущення зерна, а саме зернодробарок, що дозволяє зробити висновок про відповідність критерію "істотні відмінності". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Зернодробарка, що містить завантажувальний бункер з патрубком і регулюючою заслінкою, розвантажувальний патрубок, корпус з встановленим усередині нього валом з диском і радіально закріпленими на диску розгінними і додатковими лопатками, між якими встановлені нерухомі деки, змонтовані на корпусі, яка відрізняється тим, що основним робочим органом є ножі, які встановлені на валу ротора нерухомо, а робоча поверхня деки активізована шляхом 1 UA 100273 U встановлення пари протирізальних елементів у вигляді арматури товщиною 15 мм з активною робочою поверхнею у вигляді рифлів, в які заходять рухомі сегментні ножі. 2 UA 100273 U 3 UA 100273 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
