Пристрій для подрібнення соломи та інших стеблистих матеріалів

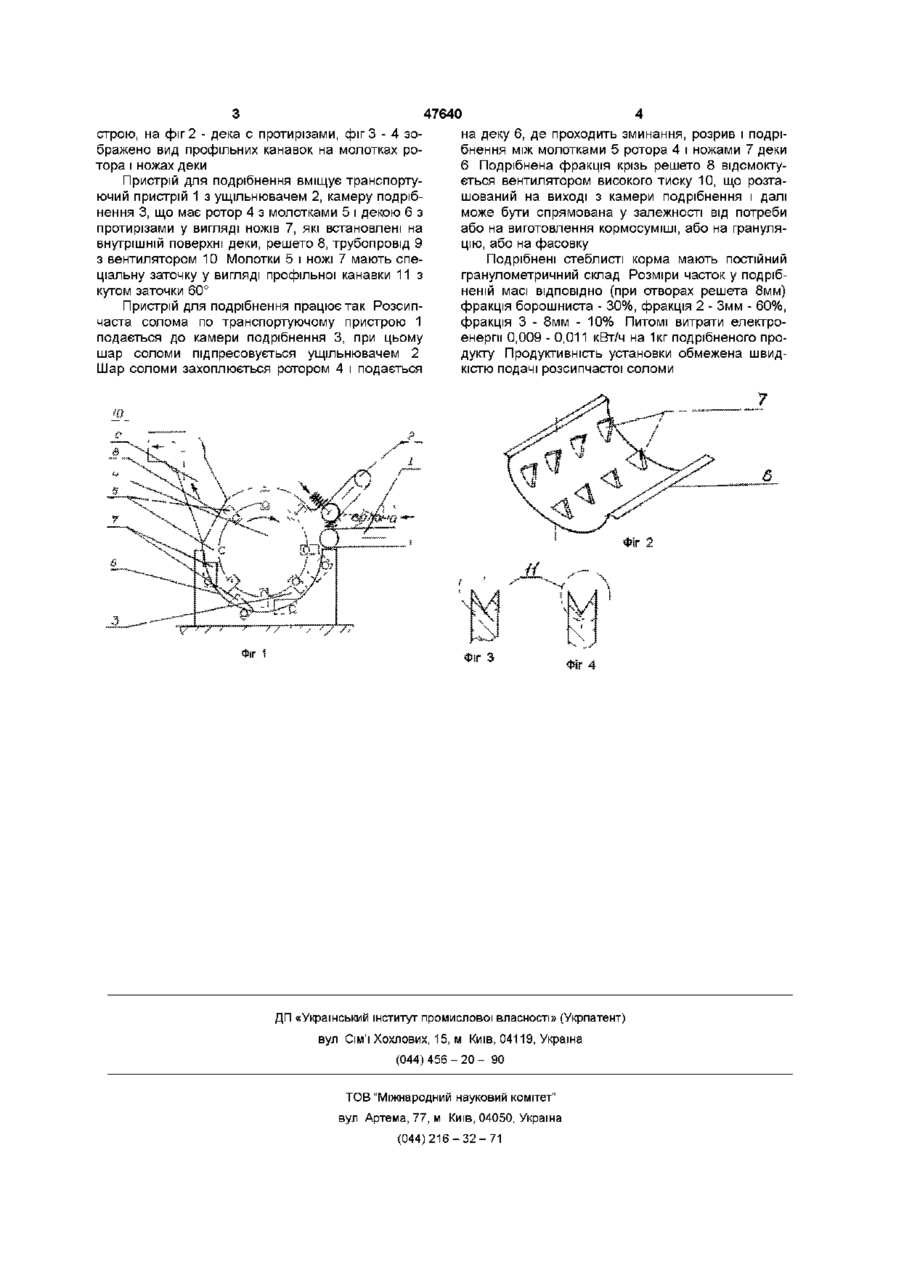

Пристрій для подрібнення соломи та інших стеблистих матеріалів, що містить подавальний пристрій з ущільнювачем, камеру подрібнення, яка має ротор з молотками і деку з протирізами, решето і вентилятор, який відрізняється тим, що протирізи деки виконані у вигляді набору ножів, що розташовані з певним кроком у залежності від набору молотків ротора, молотки ротора і ножі деки мають спеціальну заточку у вигляді профільної канавки з кутом заточки 60°, використовується вентилятор високого тиску, який розташований на виході з камери подрібнення Винахід стосується сільського господарства, а саме технологічних ЛІНІЙ ДЛЯ приготування кормів, зокрема до ЛІНІЙ по подрібненню стеблистих матеріалів Відома молоткова дробарка качанів кукурудзи (А сСРСР 1 607 739, приор17 03 88, опубл 23 11 90, A01F29/00), що складається з корпусу на якому всередині закріплено подрібнюючий ротор і дека, яка складається з несучих елементів з пазами і пластин, завантажувального та розвантажувального пристроїв, циклона Недоліками даного винаходу є відсутність у конструкції ріжучих елементів, що обумовлює отримання подрібненого матеріала крупної фракції, а відсутність вентилятора для видалення подрібненого матеріала приводить до низької продуктивності дробарки Найбільш близьким до заявленого є подрібнювач кормів (А с СРСР 1 630 665, приор 29 08 88, опубл 28 02 91, А01F29/00) що складається із завантажувального механізму з подаючими вальцями, ротора з молотками, деки з протиріжучими елементами, встановленими на її внутрішній поверхні Кожний молоток оснащений додатковими ріжучими елементами, що встановлені з обох боків під кутом до площини обертання молотка Кожний протиріжучий елемент виконано у вигляді частини кільця с зубчатою бічною поверхнею Недоліком даного винаходу є складність конструкції і невеликий об'єм робочої зони, що не дозволяє переробляти великі об'єми кормового матеріалу, і виходячи с цього низька продуктивність подрібнювача Виконання протиріжучого елементу у вигляді частини кільця с зубчастою бічною поверхнею дозволяє отримати фракцію, яка придатка тільки для силосування, а не для отримання гранул В основу винаходу поставлено задачу створення пристрою для подрібнення соломи та інших стеблистих матеріалів шляхом використання деки с протирізами у вигляді набору ножів, що розташовані з певним шагом у залежності від набору молотків ротора, формування на торцях молотків і ножів профільної канавки І кутом заточки 60°, і вентилятора високого тиску, який розташований на виході з камери подрібнення, що дозволяє значно підвищити якість подрібнення соломи ті інших стеблистих кормів, зменшити енергомісткість процесу, підвищити продуктивність Причинно-наслідковий зв'язок полягає у наступному Використання деки з протирізами у вигляді ножів і ротора з молотками, що мають на торцях спеціальну заточку у вигляді профільної канавки з кутом заточки 60° дозволяє добитися постійного гранулометричного складу подрібненого стеблистого корму і отримувати елементи корму з розміром часток 2 - 8мм, а також забезпечує як механічне подрібнення, так і різання подрібненого матеріалу, що зменшує енерговитрати, продуктивність пристрою обмежується лише швидкістю подання розсипчастої соломи Застосування вентилятора високого тиску, що розміщений на виході з камери подрібнення, забезпечує створення розрідження в зоні різання і, як слідство, швидке і рівномірне видалення подрібненого продукту На фіг 1 зображена принципова схема при О (О 47640 строю, на фіг 2 - дека с протирізами, фіг 3 - 4 зображено вид профільних канавок на молотках ротора і ножах деки Пристрій для подрібнення вміщує транспортуючий пристрій 1 з ущільнювачем 2, камеру подрібнення 3, що має ротор 4 з молотками 5 і декою 6 з протирізами у вигляді ножів 7, які встановлені на внутрішній поверхні деки, решето 8, трубопровід 9 з вентилятором 10 Молотки 5 і ножі 7 мають спеціальну заточку у вигляді профільної канавки 11 з кутом заточки 60° Пристрій для подрібнення працює так Розсипчаста солома по транспортуючому пристрою 1 подається до камери подрібнення 3, при цьому шар соломи підпресовується ущільнювачем 2 Шар соломи захоплюється ротором 4 і подається на деку 6, де проходить зминання, розрив і подрібнення між молотками 5 ротора 4 і ножами 7 деки 6 Подрібнена фракція крізь решето 8 відсмоктується вентилятором високого тиску 10, що розташований на виході з камери подрібнення і далі може бути спрямована у залежності від потреби або на виготовлення кормосуміші, або на грануляцію, або на фасовку Подрібнені стеблисті корма мають постійний гранулометричний склад Розміри часток у подрібненій масі ВІДПОВІДНО (при отворах решета 8мм) фракція борошниста - 30%, фракція 2 - Змм - 60%, фракція 3 - 8мм - 10% Питомі витрати електроенергії 0,009 - 0,011 кВт/ч на 1кг подрібненого продукту Продуктивність установки обмежена швидкістю подачі розсипчастої соломи Фіг ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
