Пристрій для заглушення засобів передачі, реєстрації та приймання інформації

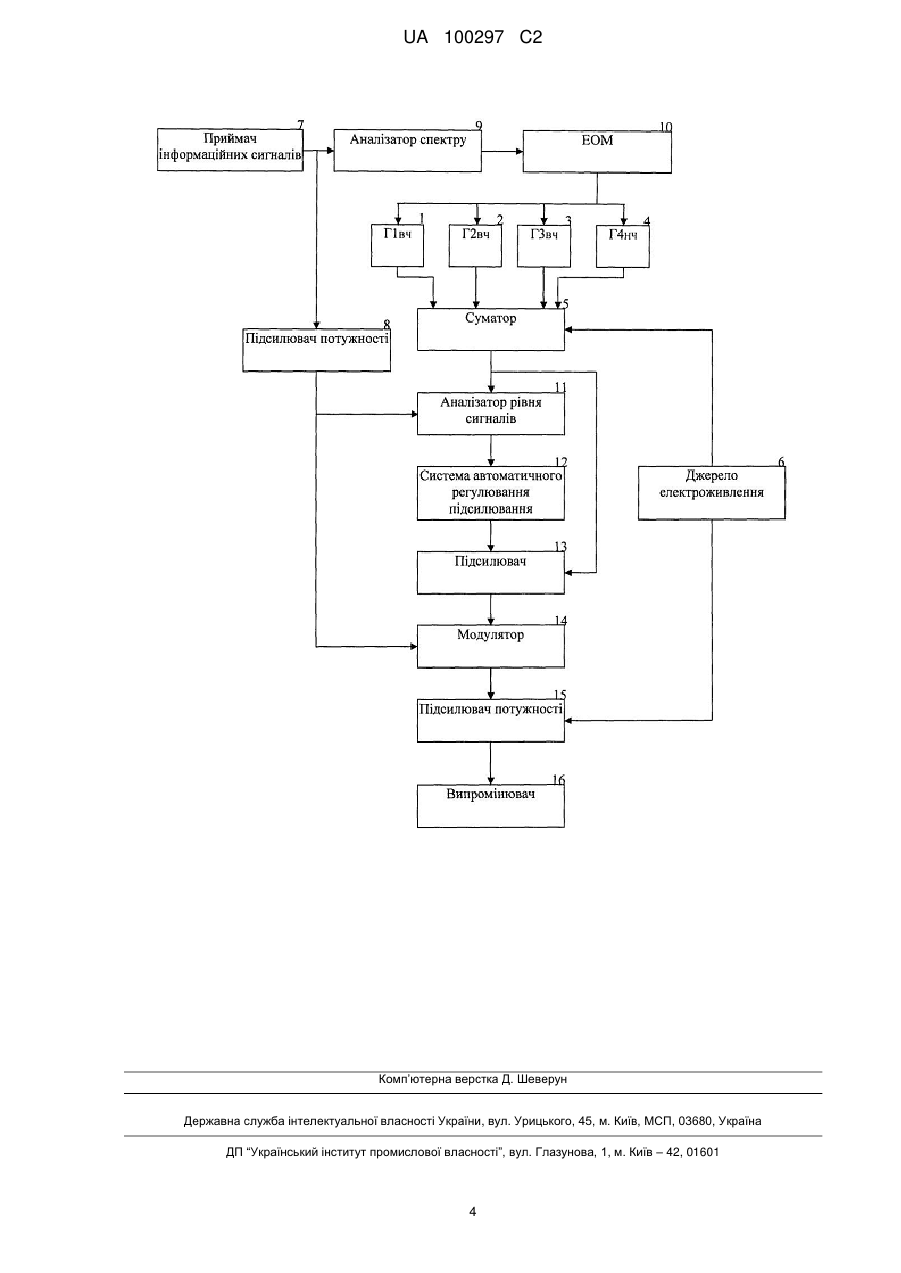

Реферат: Пристрій для заглушення засобів передачі, реєстрації і приймання інформації стосується захисту інформації. У пристрої розміщено аналізатор рівня сигналів, виходи якого підключені до виходів першого підсилювача потужності та суматора, а його вихід з'єднаний з виходом системи автоматичного регулювання підсилювання, вихід якого підключений до входу керування підсиленням підсилювача, а сигнальний вхід з'єднаний з виходом суматора, причому вихід підсилювача підключений до входу модулятора, другий вхід якого з'єднаний з виходом першого підсилювача потужності, а вихід модулятора з'єднується з входом другого підсилювача потужності вихід якого підключений до входу випромінювача. Винахід забезпечує розширення функціональних можливостей пристроїв для заглушення передачі, реєстрації та приймання інформації, а також впроваджує принципово новий алгоритм генерації шумоподібного сигналу у вигляді динамічно регульованого амплітудного рівня і складу шуму на основі спектрального складу вхідного інформаційного сигналу. UA 100297 C2 (12) UA 100297 C2 UA 100297 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується захисту інформації, зокрема активного захисту інформаційних сигналів шляхом заглушення оптимальної спроможності засобів для їх передавання, реєстрації та приймання. Відомо пристрій для заглушення передачі, реєстрації та приймання інформаційних сигналів, що містить генератор коливань, що модулюються, складається з трьох генераторів шумоподібних сигналів з різними випадками граничних частот, перший та другий підсилювач потужності, генератор низькочастотного шумоподібного сигналу, суматор, модулятор, випромінювач, джерело електроживлення, приймач інформаційних сигналів, оброблювач спектра. Генератори високочастотного шумоподібного сигналу підключені до першого суматора. Генератор низькочастотного шумоподібного сигналу підключений до другого суматора. Приймач інформаційного сигналу через інвертор спектра підключений до другого суматора. Виходи першого та другого суматорів об'єднані входами модулятора. Вихід модулятора підключений до входу підсилювача потужності. Вихід підсилювача потужності підключений до випромінювача (див. патент України № 75641, МПК Н04К 3/00, Бюл. № 5, 2006 p.). Такий пристрій дозволяє одержати широкосмугову перешкоду, що не містить складові, які відповідають спектральному складу, та потужності інформації, яку необхідну захистити. Але відомий пристрой має ряд недоліків. По-перше, згідно з НД ТЗІ України, існує два діапазони зашумлення: 10 Гц - 1 МГц і 1 МГц – 1 ГГц. У той же час, генератори шуму вищезгаданого пристрою працюють у діапазонах частот 300-500 МГц, 500-800 МГц і 800-1200 МГц відповідно. Тобто, не перекривається перший частотний діапазон, що підлягає захисту. По-друге при генерації шуму не враховуються спектральні характеристики переданих або прийнятих інформаційних сигналів. Отже, рівень захищеності інформаційних сигналів залишається постійним, оскільки в кожний момент часу пристрій однаково здійснює зашумлення ефірного простору, незалежно від складу інформації, що підлягає захисту. Найбільш близьким до пристрою, що з'являється, є пристрій для заглушення засобів передачі, реєстрації та приймання інформації що містить генератор коливань, що модулюються, який складається із трьох генераторів шумоподібних сигналів з різними смугами граничних частот, перший та другий підсилювач потужності, генератор низькочастотного шумоподібного сигналу, суматор, модулятор, випромінювач, джерело електроживлення, приймач інформаційних сигналів, оброблювач спектра. У пристрій введено електроннообчислювальну машину (ЕОМ), як оброблювач спектра застосовано аналізатор спектра, генератор коливань, що модулюються, додатково містить генератор низькочастотного шумоподібного сигналу, причому виходи всіх генераторів об'єднані входами суматора, а керуючі входи цих генераторів з'єднані з керуючими виходами електронно-обчислювальної машини, що керує режимом роботи генератора коливань, що модулюються. Приймач інформаційних сигналів своїм виходом з'єднаний із входом першого підсилювача потужності та входу аналізатора спектра, а вихід аналізатора спектра з'єднаний із входом електроннообчислювальної машини. Вихід першого підсилювача потужності на вихід суматора об'єднані входом модулятора (див. патент України № 91098, МПК Н04К 3/00, Бюл. № 12, 2010 p.). Відомий пристрій має недолік: коли інформаційний сигнал дорівнюється або більше сумарного шумоподібного сигналу Uс≥Uш не виконуються вимоги що до забезпечення рівня захисту, що вимагається В основу винаходу поставлено задачу удосконалення пристрою для одержання більш високого рівня захисту інформаційного сигналу шляхом того, що для кожного інформаційного сигналу, що потребує захисту, генерується шумовий сигнал на основі універсальних спектральних характеристик з амплітудою Uc
