Об’ємний дозатор для сипкої речовини

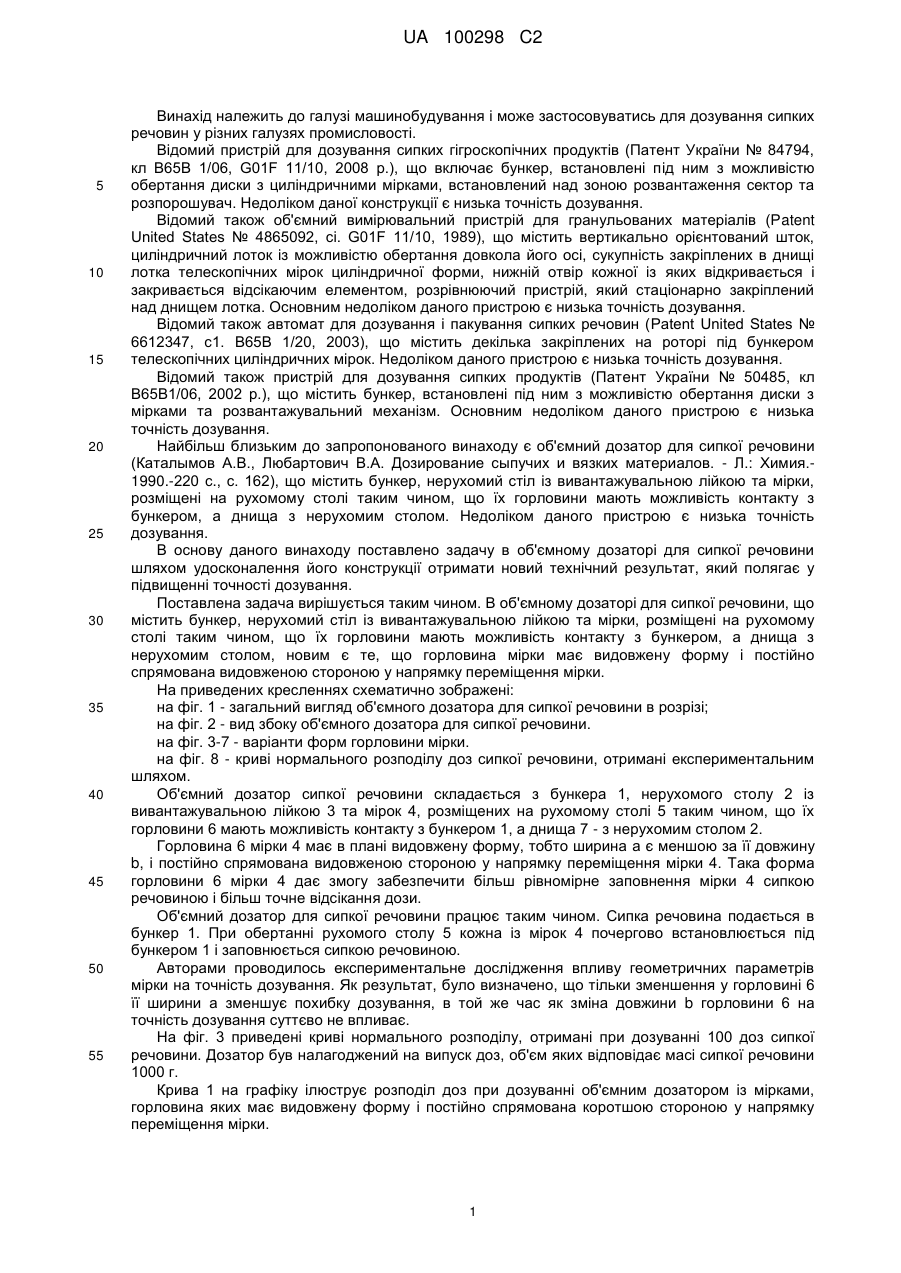

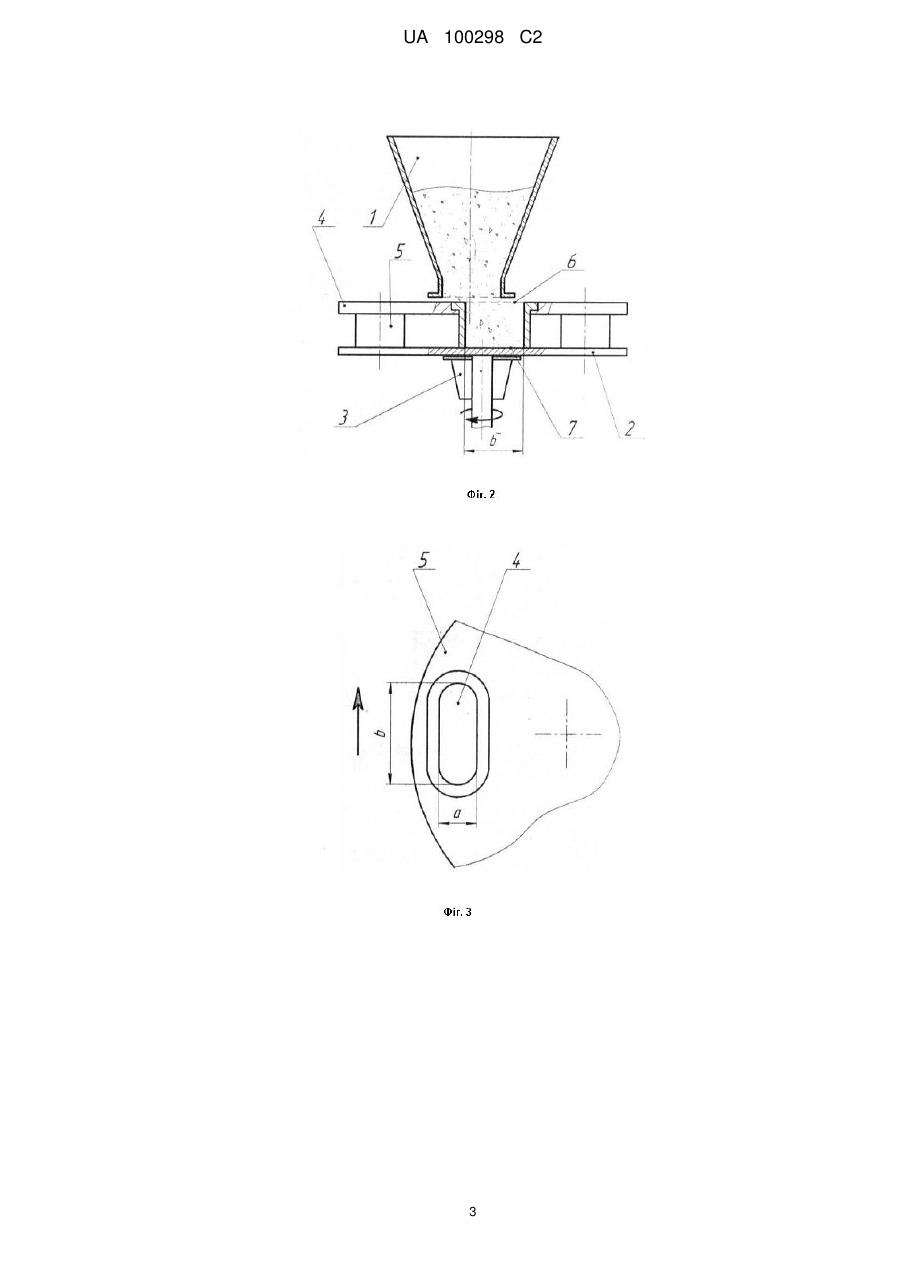

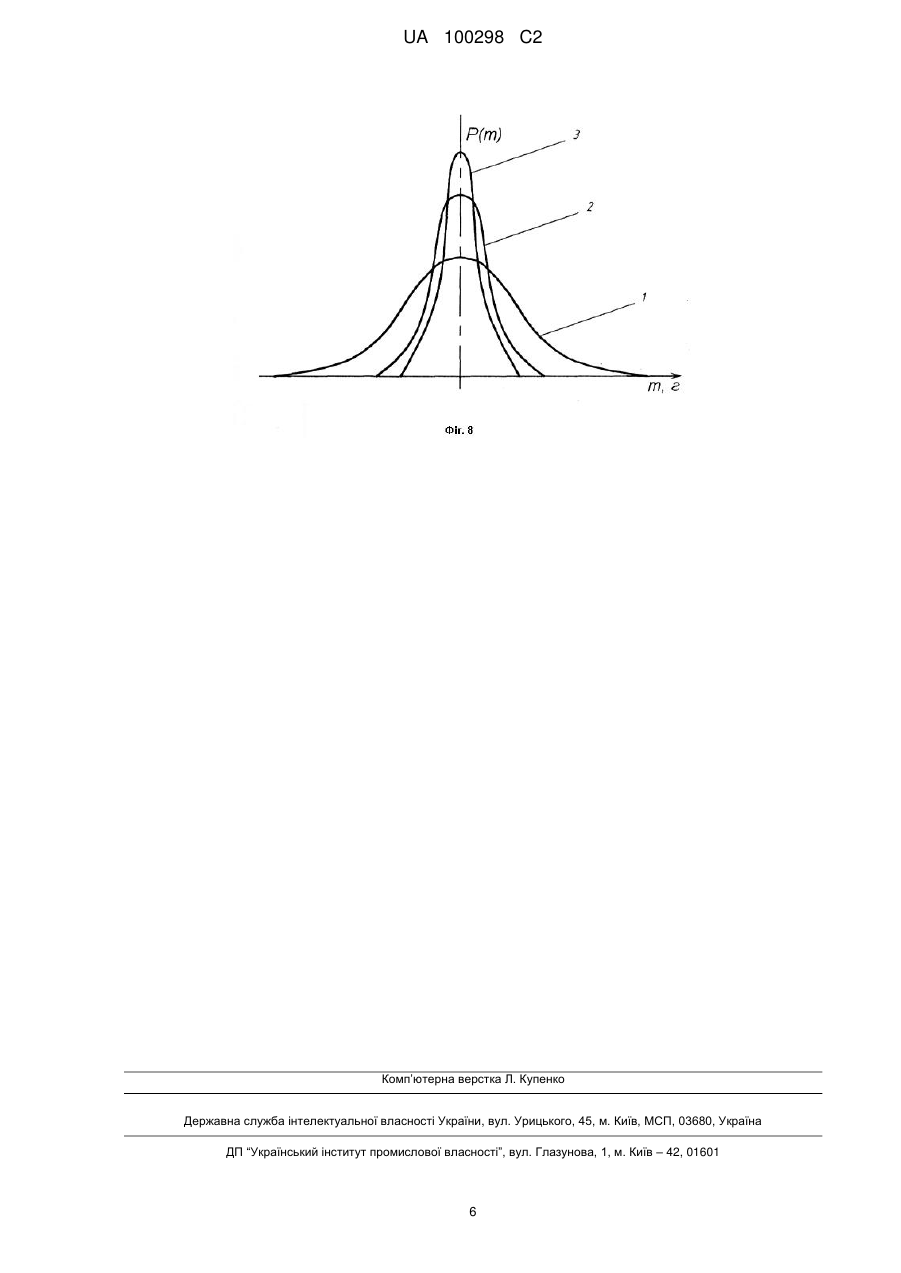

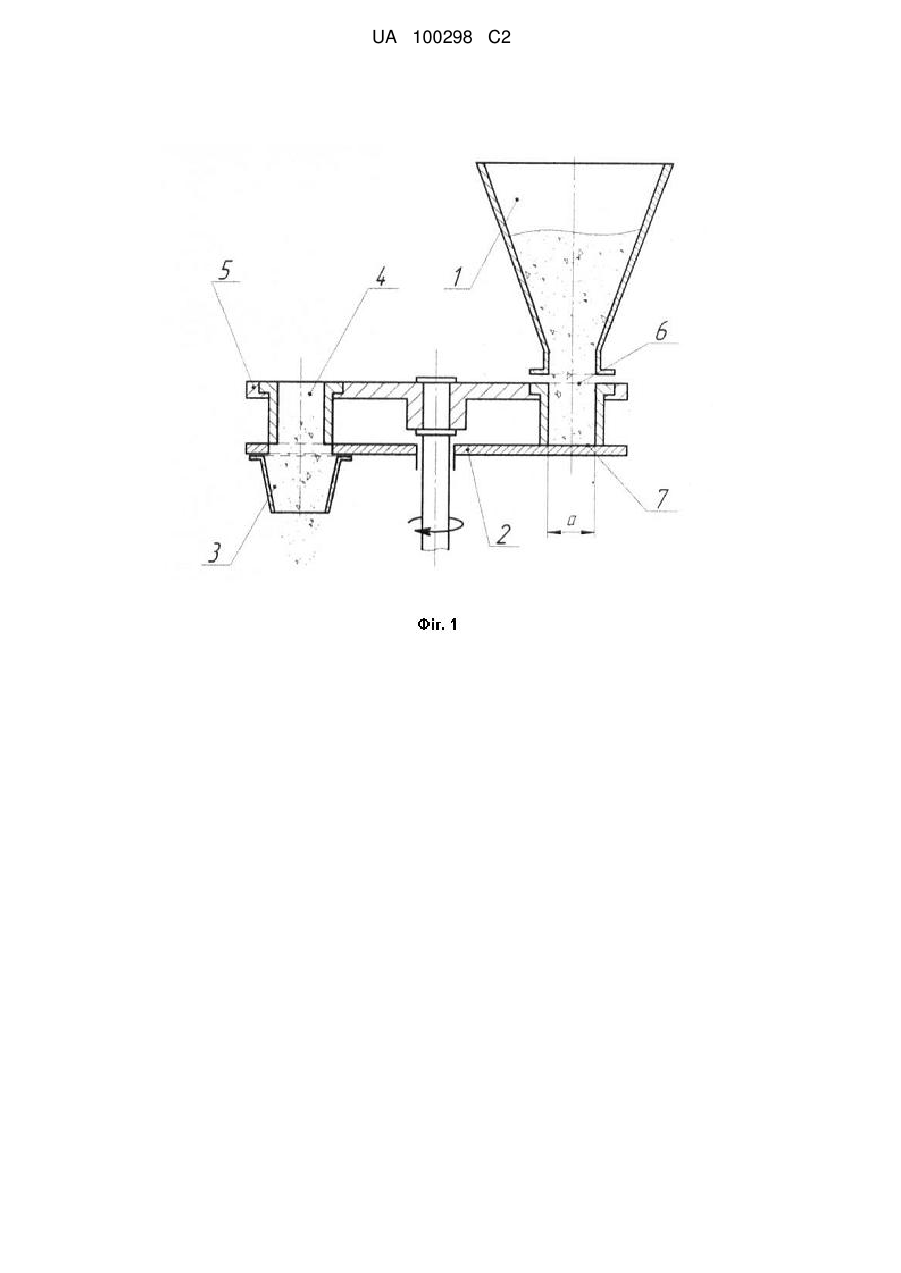

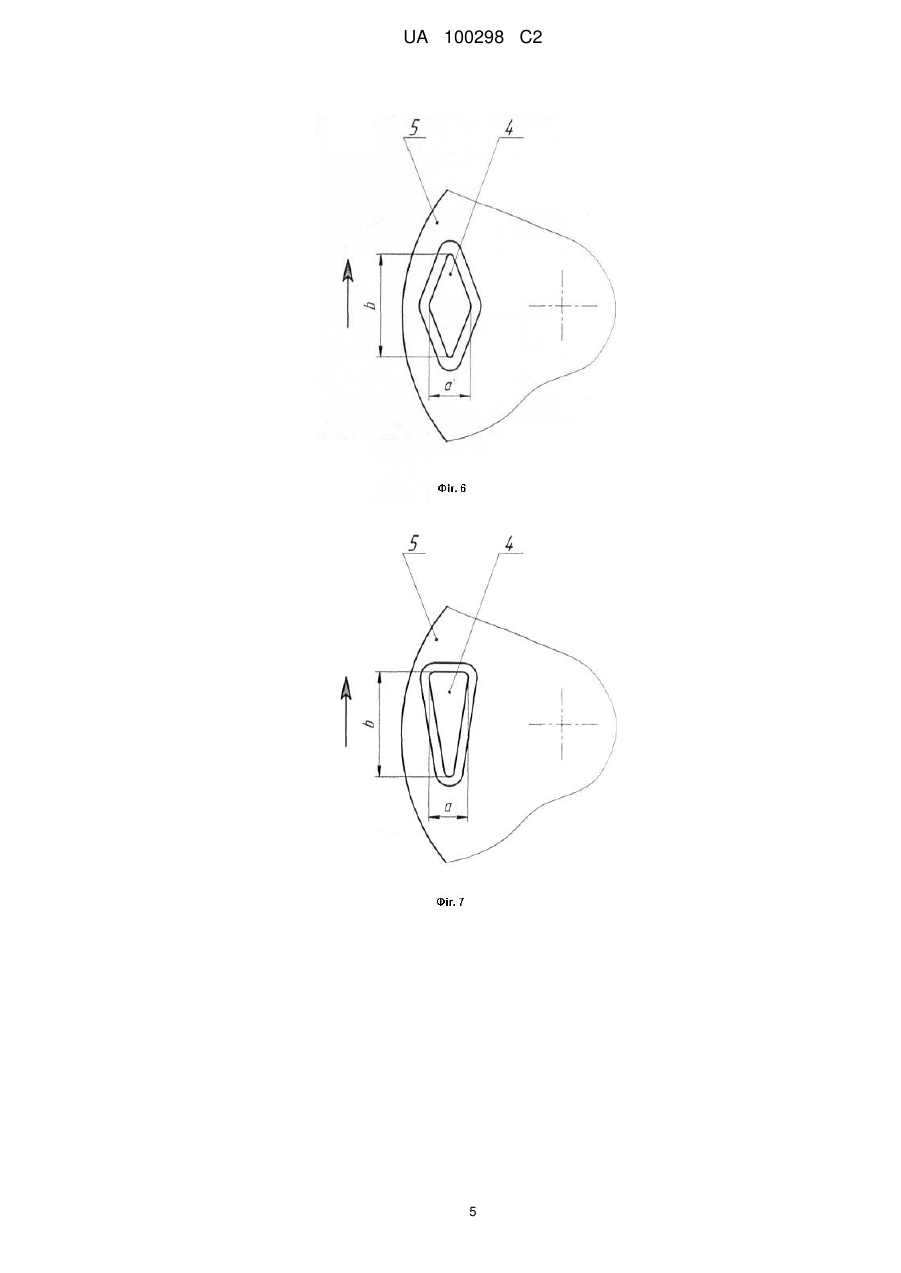

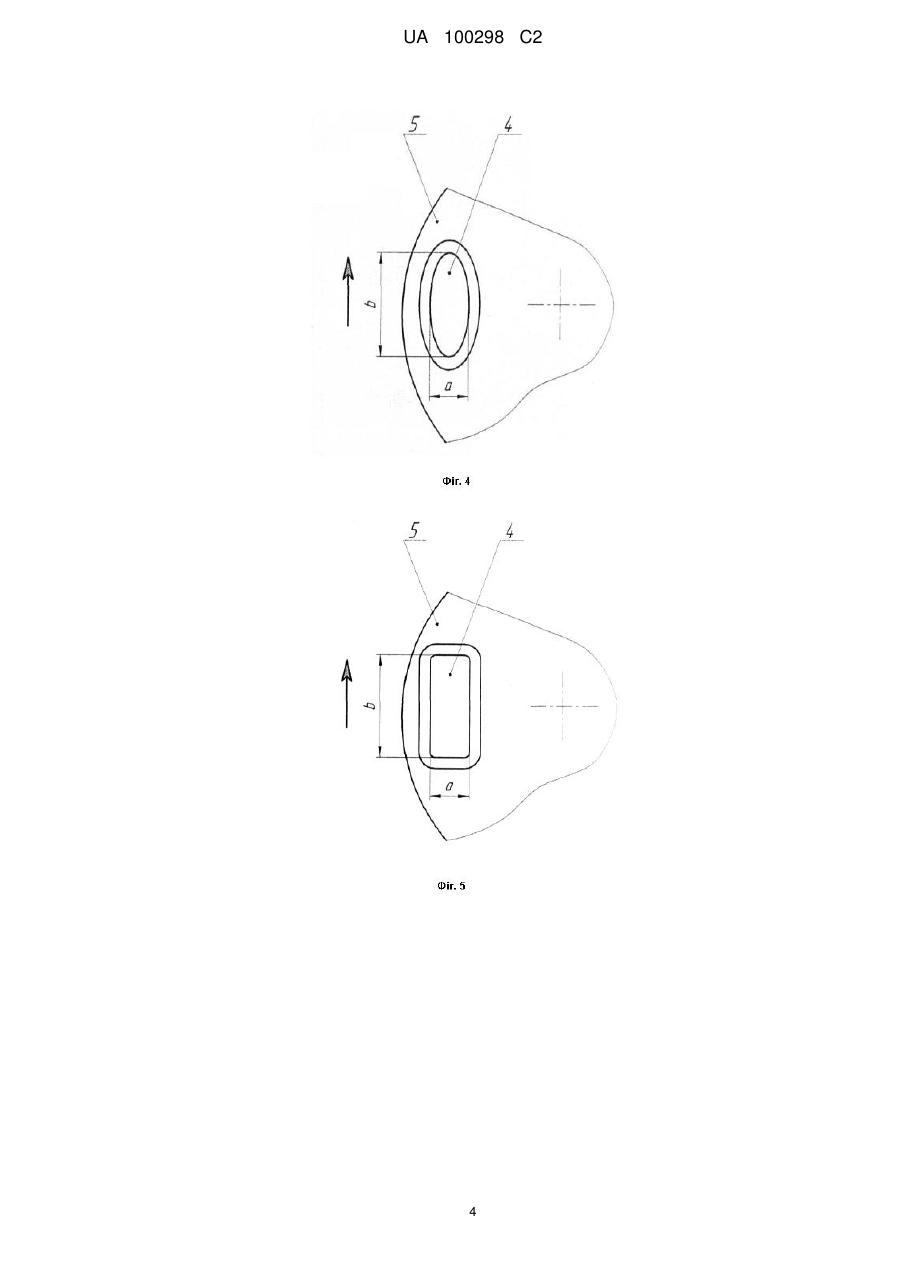

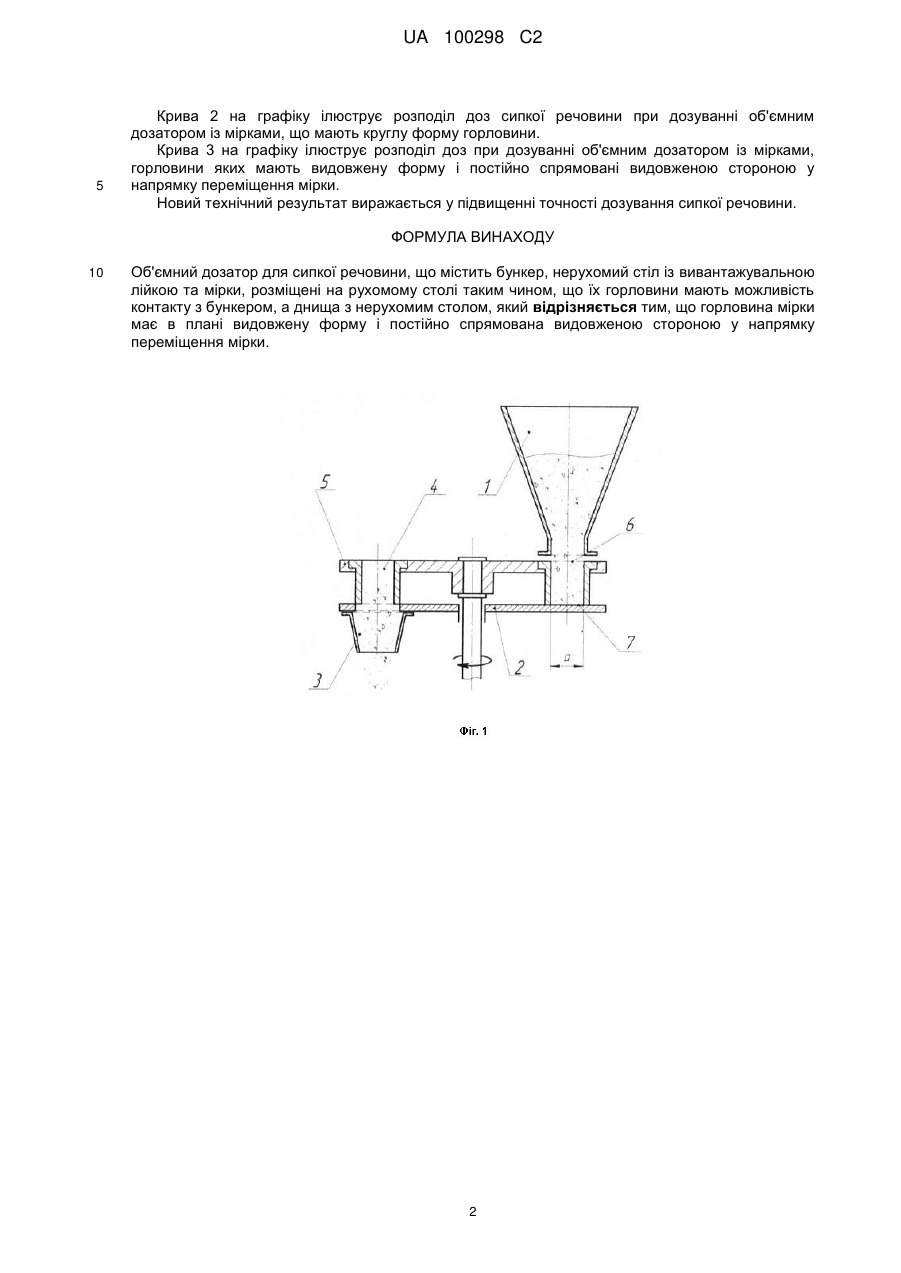

Реферат: Винахід належить до галузі машинобудування і може застосовуватись для дозування сипких речовин у різних галузях промисловості. Відомий об'ємний дозатор для сипкої речовини містить бункер, нерухомий стіл із вивантажувальною лійкою та мірки, розміщені на рухомому столі таким чином, що їх горловини мають можливість контакту з бункером, а днища - з нерухомим столом. При цьому в об'ємному дозаторі горловина мірки має в плані видовжену форму і постійно спрямована видовженою стороною у напрямку переміщення мірки. Винахід забезпечує підвищення точності дозування сипкої речовини. UA 100298 C2 (12) UA 100298 C2 UA 100298 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до галузі машинобудування і може застосовуватись для дозування сипких речовин у різних галузях промисловості. Відомий пристрій для дозування сипких гігроскопічних продуктів (Патент України № 84794, кл В65В 1/06, G01F 11/10, 2008 p.), що включає бункер, встановлені під ним з можливістю обертання диски з циліндричними мірками, встановлений над зоною розвантаження сектор та розпорошувач. Недоліком даної конструкції є низька точність дозування. Відомий також об'ємний вимірювальний пристрій для гранульованих матеріалів (Patent United States № 4865092, сі. G01F 11/10, 1989), що містить вертикально орієнтований шток, циліндричний лоток із можливістю обертання довкола його осі, сукупність закріплених в днищі лотка телескопічних мірок циліндричної форми, нижній отвір кожної із яких відкривається і закривається відсікаючим елементом, розрівнюючий пристрій, який стаціонарно закріплений над днищем лотка. Основним недоліком даного пристрою є низька точність дозування. Відомий також автомат для дозування і пакування сипких речовин (Patent United States № 6612347, с1. В65В 1/20, 2003), що містить декілька закріплених на роторі під бункером телескопічних циліндричних мірок. Недоліком даного пристрою є низька точність дозування. Відомий також пристрій для дозування сипких продуктів (Патент України № 50485, кл В65В1/06, 2002 p.), що містить бункер, встановлені під ним з можливістю обертання диски з мірками та розвантажувальний механізм. Основним недоліком даного пристрою є низька точність дозування. Найбільш близьким до запропонованого винаходу є об'ємний дозатор для сипкої речовини (Каталымов А.В., Любартович В.А. Дозирование сыпучих и вязких материалов. - Л.: Химия.1990.-220 с., с. 162), що містить бункер, нерухомий стіл із вивантажувальною лійкою та мірки, розміщені на рухомому столі таким чином, що їх горловини мають можливість контакту з бункером, а днища з нерухомим столом. Недоліком даного пристрою є низька точність дозування. В основу даного винаходу поставлено задачу в об'ємному дозаторі для сипкої речовини шляхом удосконалення його конструкції отримати новий технічний результат, який полягає у підвищенні точності дозування. Поставлена задача вирішується таким чином. В об'ємному дозаторі для сипкої речовини, що містить бункер, нерухомий стіл із вивантажувальною лійкою та мірки, розміщені на рухомому столі таким чином, що їх горловини мають можливість контакту з бункером, а днища з нерухомим столом, новим є те, що горловина мірки має видовжену форму і постійно спрямована видовженою стороною у напрямку переміщення мірки. На приведених кресленнях схематично зображені: на фіг. 1 - загальний вигляд об'ємного дозатора для сипкої речовини в розрізі; на фіг. 2 - вид збоку об'ємного дозатора для сипкої речовини. на фіг. 3-7 - варіанти форм горловини мірки. на фіг. 8 - криві нормального розподілу доз сипкої речовини, отримані експериментальним шляхом. Об'ємний дозатор сипкої речовини складається з бункера 1, нерухомого столу 2 із вивантажувальною лійкою 3 та мірок 4, розміщених на рухомому столі 5 таким чином, що їх горловини 6 мають можливість контакту з бункером 1, а днища 7 - з нерухомим столом 2. Горловина 6 мірки 4 має в плані видовжену форму, тобто ширина а є меншою за її довжину b, і постійно спрямована видовженою стороною у напрямку переміщення мірки 4. Така форма горловини 6 мірки 4 дає змогу забезпечити більш рівномірне заповнення мірки 4 сипкою речовиною і більш точне відсікання дози. Об'ємний дозатор для сипкої речовини працює таким чином. Сипка речовина подається в бункер 1. При обертанні рухомого столу 5 кожна із мірок 4 почергово встановлюється під бункером 1 і заповнюється сипкою речовиною. Авторами проводилось експериментальне дослідження впливу геометричних параметрів мірки на точність дозування. Як результат, було визначено, що тільки зменшення у горловині 6 її ширини а зменшує похибку дозування, в той же час як зміна довжини b горловини 6 на точність дозування суттєво не впливає. На фіг. 3 приведені криві нормального розподілу, отримані при дозуванні 100 доз сипкої речовини. Дозатор був налагоджений на випуск доз, об'єм яких відповідає масі сипкої речовини 1000 г. Крива 1 на графіку ілюструє розподіл доз при дозуванні об'ємним дозатором із мірками, горловина яких має видовжену форму і постійно спрямована коротшою стороною у напрямку переміщення мірки. 1 UA 100298 C2 5 Крива 2 на графіку ілюструє розподіл доз сипкої речовини при дозуванні об'ємним дозатором із мірками, що мають круглу форму горловини. Крива 3 на графіку ілюструє розподіл доз при дозуванні об'ємним дозатором із мірками, горловини яких мають видовжену форму і постійно спрямовані видовженою стороною у напрямку переміщення мірки. Новий технічний результат виражається у підвищенні точності дозування сипкої речовини. ФОРМУЛА ВИНАХОДУ 10 Об'ємний дозатор для сипкої речовини, що містить бункер, нерухомий стіл із вивантажувальною лійкою та мірки, розміщені на рухомому столі таким чином, що їх горловини мають можливість контакту з бункером, а днища з нерухомим столом, який відрізняється тим, що горловина мірки має в плані видовжену форму і постійно спрямована видовженою стороною у напрямку переміщення мірки. 2 UA 100298 C2 3 UA 100298 C2 4 UA 100298 C2 5 UA 100298 C2 Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
