Збірна підпірна стінка блочного типу

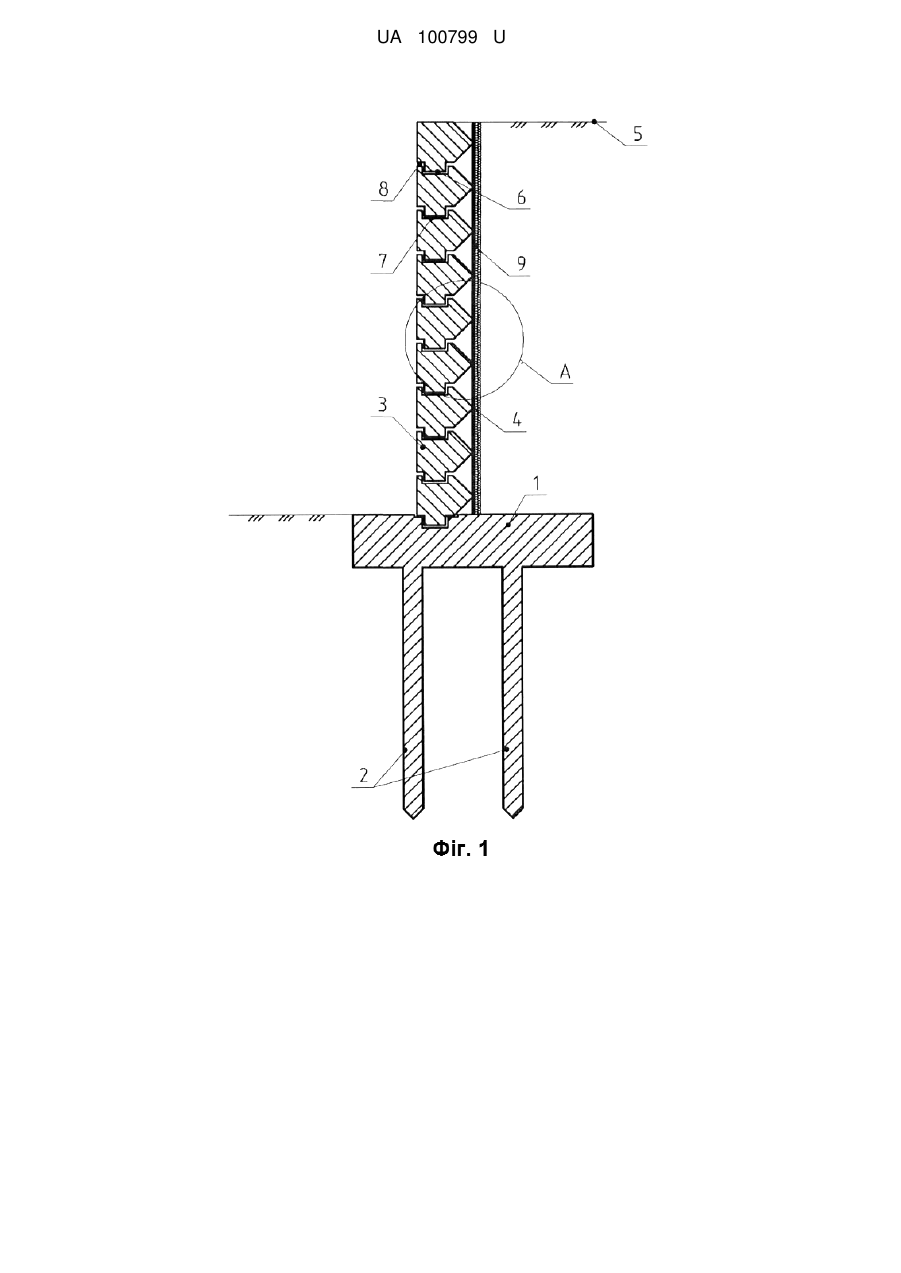

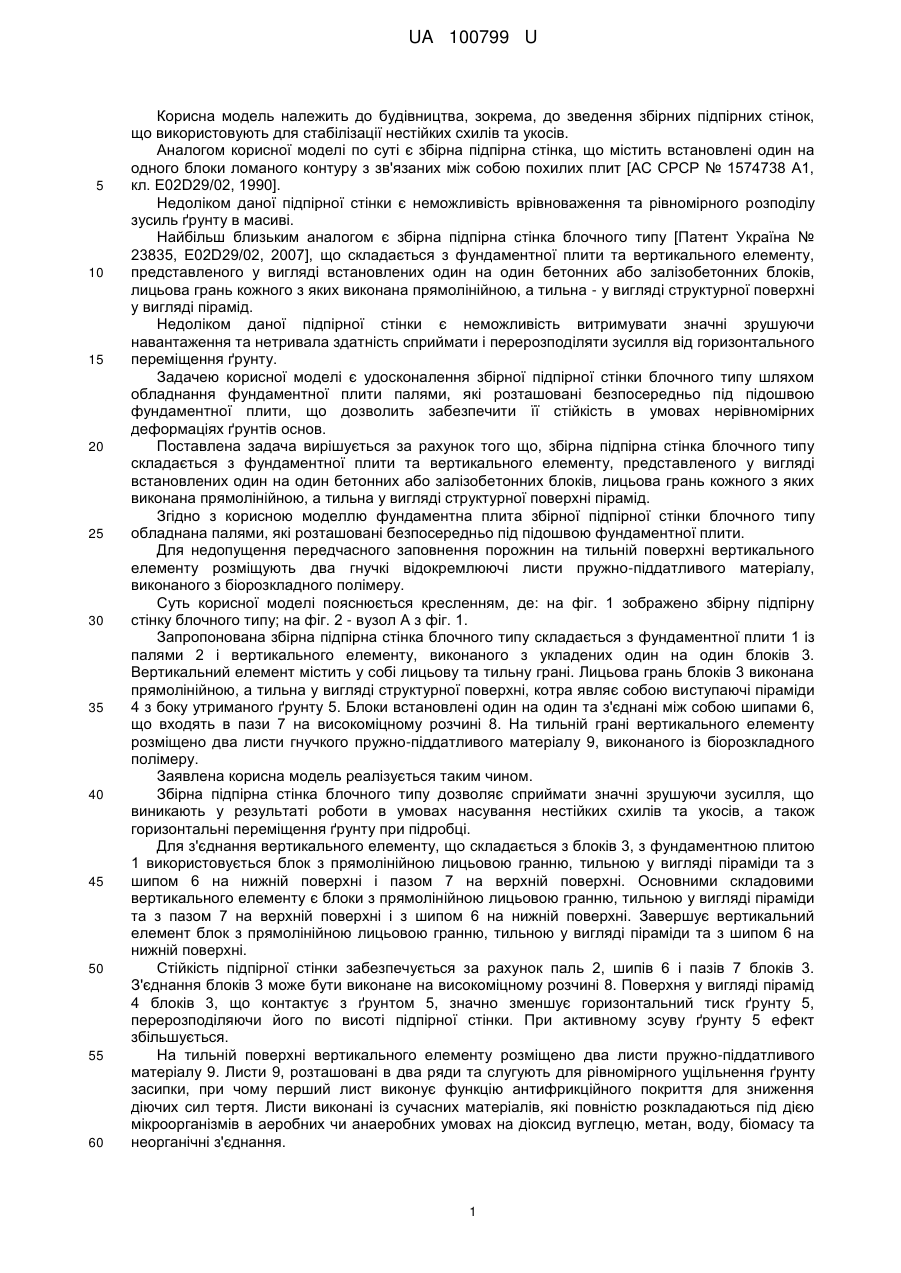

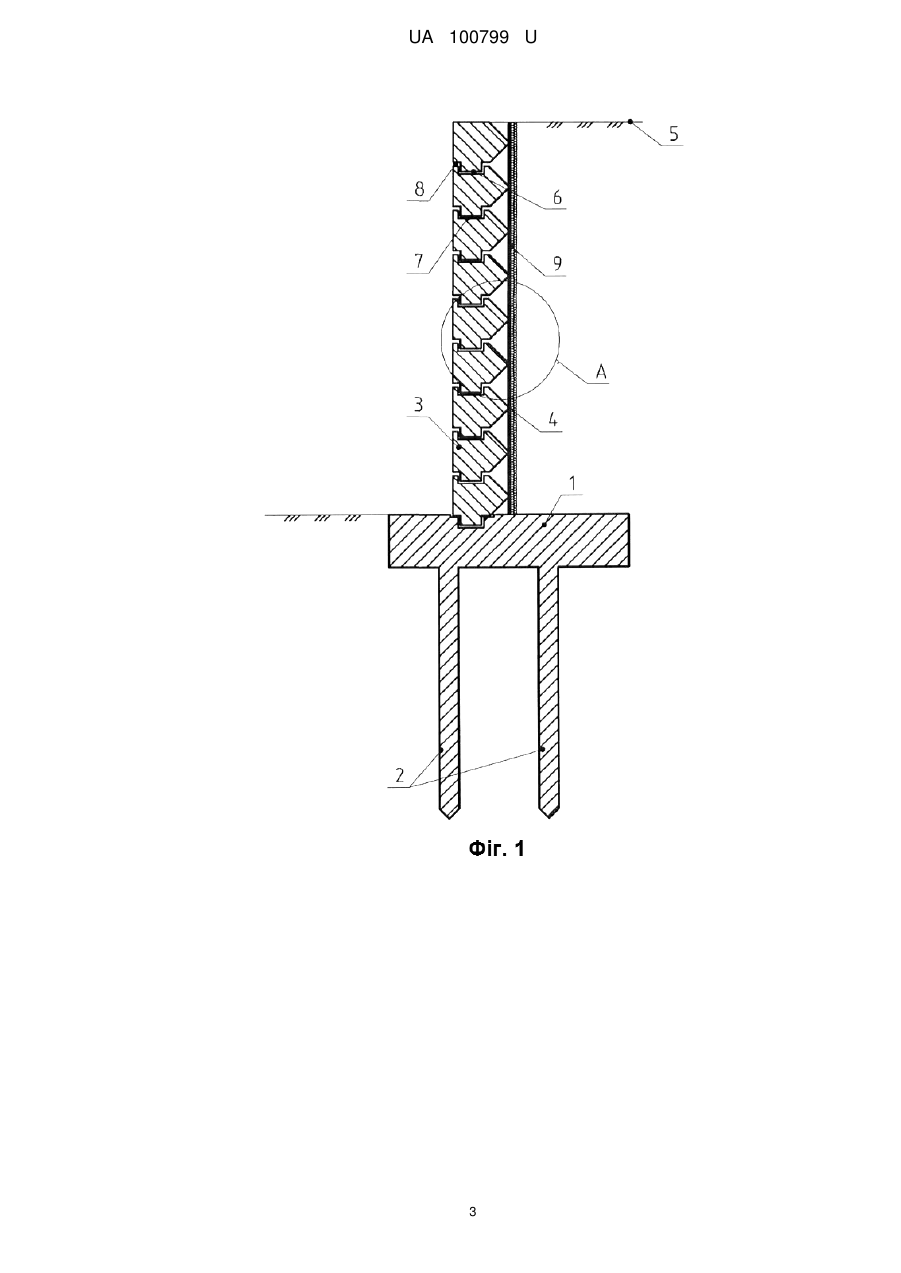

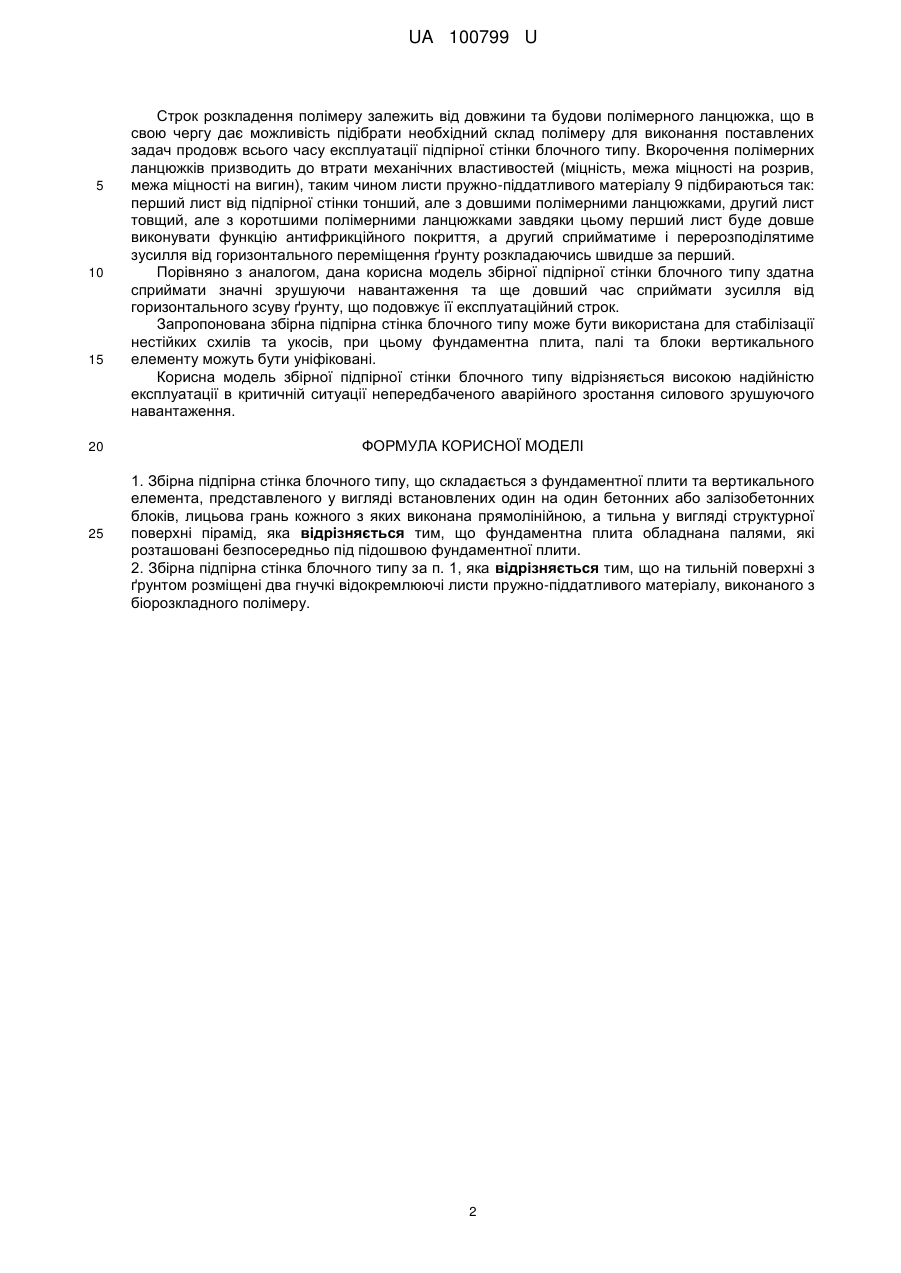

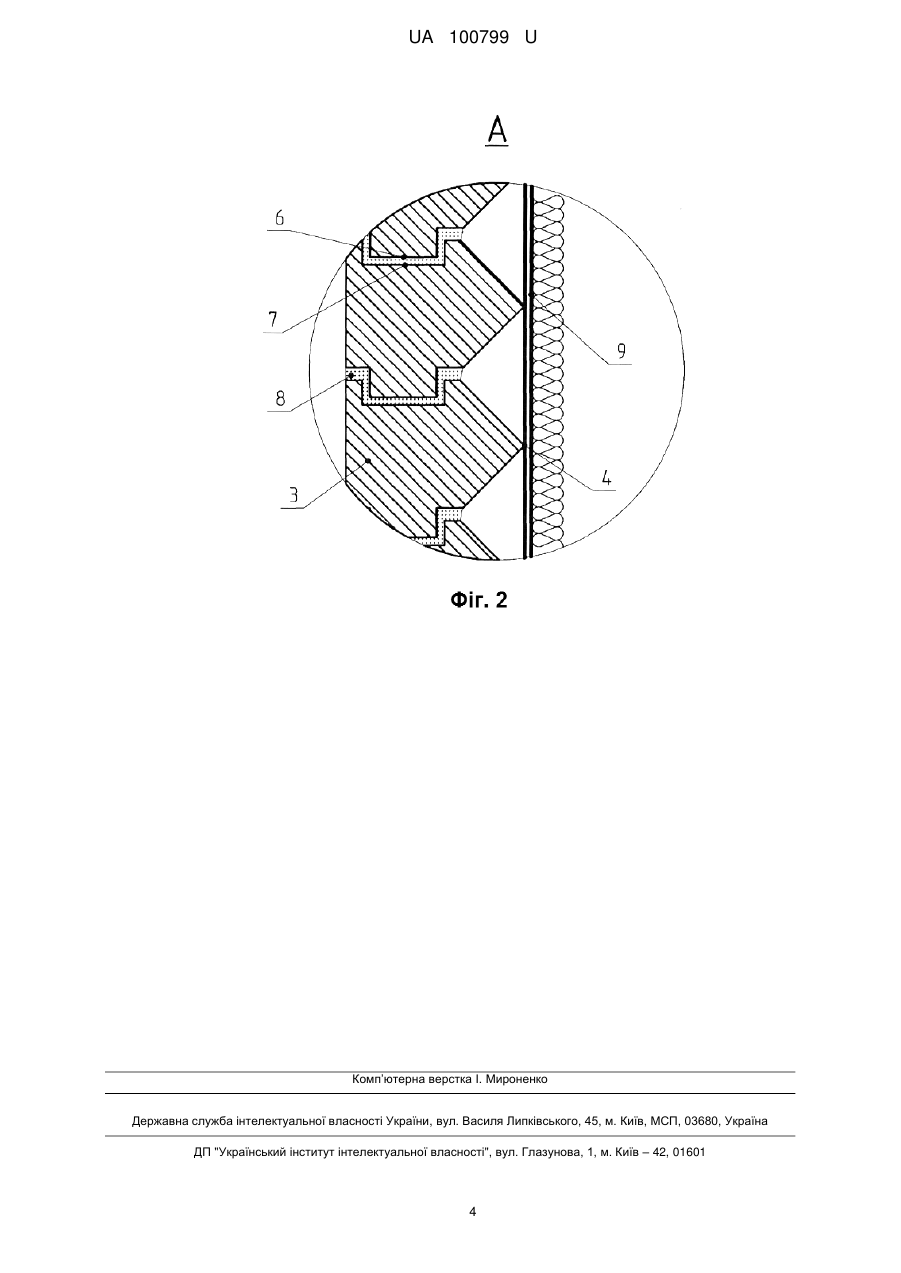

Реферат: Збірна підпірна стінка блочного типу складається з фундаментної плити та вертикального елемента, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна у вигляді структурної поверхні пірамід. Фундаментна плита обладнана палями, які розташовані безпосередньо під підошвою фундаментної плити. UA 100799 U (12) UA 100799 U UA 100799 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема, до зведення збірних підпірних стінок, що використовують для стабілізації нестійких схилів та укосів. Аналогом корисної моделі по суті є збірна підпірна стінка, що містить встановлені один на одного блоки ломаного контуру з зв'язаних між собою похилих плит [АС СРСР № 1574738 А1, кл. E02D29/02, 1990]. Недоліком даної підпірної стінки є неможливість врівноваження та рівномірного розподілу зусиль ґрунту в масиві. Найбільш близьким аналогом є збірна підпірна стінка блочного типу [Патент Україна № 23835, E02D29/02, 2007], що складається з фундаментної плити та вертикального елементу, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна - у вигляді структурної поверхні у вигляді пірамід. Недоліком даної підпірної стінки є неможливість витримувати значні зрушуючи навантаження та нетривала здатність сприймати і перерозподіляти зусилля від горизонтального переміщення ґрунту. Задачею корисної моделі є удосконалення збірної підпірної стінки блочного типу шляхом обладнання фундаментної плити палями, які розташовані безпосередньо під підошвою фундаментної плити, що дозволить забезпечити її стійкість в умовах нерівномірних деформаціях ґрунтів основ. Поставлена задача вирішується за рахунок того що, збірна підпірна стінка блочного типу складається з фундаментної плити та вертикального елементу, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна у вигляді структурної поверхні пірамід. Згідно з корисною моделлю фундаментна плита збірної підпірної стінки блочного типу обладнана палями, які розташовані безпосередньо під підошвою фундаментної плити. Для недопущення передчасного заповнення порожнин на тильній поверхні вертикального елементу розміщують два гнучкі відокремлюючі листи пружно-піддатливого матеріалу, виконаного з біорозкладного полімеру. Суть корисної моделі пояснюється кресленням, де: на фіг. 1 зображено збірну підпірну стінку блочного типу; на фіг. 2 - вузол А з фіг. 1. Запропонована збірна підпірна стінка блочного типу складається з фундаментної плити 1 із палями 2 і вертикального елементу, виконаного з укладених один на один блоків 3. Вертикальний елемент містить у собі лицьову та тильну грані. Лицьова грань блоків 3 виконана прямолінійною, а тильна у вигляді структурної поверхні, котра являє собою виступаючі піраміди 4 з боку утриманого ґрунту 5. Блоки встановлені один на один та з'єднані між собою шипами 6, що входять в пази 7 на високоміцному розчині 8. На тильній грані вертикального елементу розміщено два листи гнучкого пружно-піддатливого матеріалу 9, виконаного із біорозкладного полімеру. Заявлена корисна модель реалізується таким чином. Збірна підпірна стінка блочного типу дозволяє сприймати значні зрушуючи зусилля, що виникають у результаті роботи в умовах насування нестійких схилів та укосів, а також горизонтальні переміщення ґрунту при підробці. Для з'єднання вертикального елементу, що складається з блоків 3, з фундаментною плитою 1 використовується блок з прямолінійною лицьовою гранню, тильною у вигляді піраміди та з шипом 6 на нижній поверхні і пазом 7 на верхній поверхні. Основними складовими вертикального елементу є блоки з прямолінійною лицьовою гранню, тильною у вигляді піраміди та з пазом 7 на верхній поверхні і з шипом 6 на нижній поверхні. Завершує вертикальний елемент блок з прямолінійною лицьовою гранню, тильною у вигляді піраміди та з шипом 6 на нижній поверхні. Стійкість підпірної стінки забезпечується за рахунок паль 2, шипів 6 і пазів 7 блоків 3. З'єднання блоків 3 може бути виконане на високоміцному розчині 8. Поверхня у вигляді пірамід 4 блоків 3, що контактує з ґрунтом 5, значно зменшує горизонтальний тиск ґрунту 5, перерозподіляючи його по висоті підпірної стінки. При активному зсуву ґрунту 5 ефект збільшується. На тильній поверхні вертикального елементу розміщено два листи пружно-піддатливого матеріалу 9. Листи 9, розташовані в два ряди та слугують для рівномірного ущільнення ґрунту засипки, при чому перший лист виконує функцію антифрикційного покриття для зниження діючих сил тертя. Листи виконані із сучасних матеріалів, які повністю розкладаються під дією мікроорганізмів в аеробних чи анаеробних умовах на діоксид вуглецю, метан, воду, біомасу та неорганічні з'єднання. 1 UA 100799 U 5 10 15 20 25 Строк розкладення полімеру залежить від довжини та будови полімерного ланцюжка, що в свою чергу дає можливість підібрати необхідний склад полімеру для виконання поставлених задач продовж всього часу експлуатації підпірної стінки блочного типу. Вкорочення полімерних ланцюжків призводить до втрати механічних властивостей (міцність, межа міцності на розрив, межа міцності на вигин), таким чином листи пружно-піддатливого матеріалу 9 підбираються так: перший лист від підпірної стінки тонший, але з довшими полімерними ланцюжками, другий лист товщий, але з коротшими полімерними ланцюжками завдяки цьому перший лист буде довше виконувати функцію антифрикційного покриття, а другий сприйматиме і перерозподілятиме зусилля від горизонтального переміщення ґрунту розкладаючись швидше за перший. Порівняно з аналогом, дана корисна модель збірної підпірної стінки блочного типу здатна сприймати значні зрушуючи навантаження та ще довший час сприймати зусилля від горизонтального зсуву ґрунту, що подовжує її експлуатаційний строк. Запропонована збірна підпірна стінка блочного типу може бути використана для стабілізації нестійких схилів та укосів, при цьому фундаментна плита, палі та блоки вертикального елементу можуть бути уніфіковані. Корисна модель збірної підпірної стінки блочного типу відрізняється високою надійністю експлуатації в критичній ситуації непередбаченого аварійного зростання силового зрушуючого навантаження. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Збірна підпірна стінка блочного типу, що складається з фундаментної плити та вертикального елемента, представленого у вигляді встановлених один на один бетонних або залізобетонних блоків, лицьова грань кожного з яких виконана прямолінійною, а тильна у вигляді структурної поверхні пірамід, яка відрізняється тим, що фундаментна плита обладнана палями, які розташовані безпосередньо під підошвою фундаментної плити. 2. Збірна підпірна стінка блочного типу за п. 1, яка відрізняється тим, що на тильній поверхні з ґрунтом розміщені два гнучкі відокремлюючі листи пружно-піддатливого матеріалу, виконаного з біорозкладного полімеру. 2 UA 100799 U 3 UA 100799 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 4
