Шнур зв’язку перешкодозахищений гнучкий

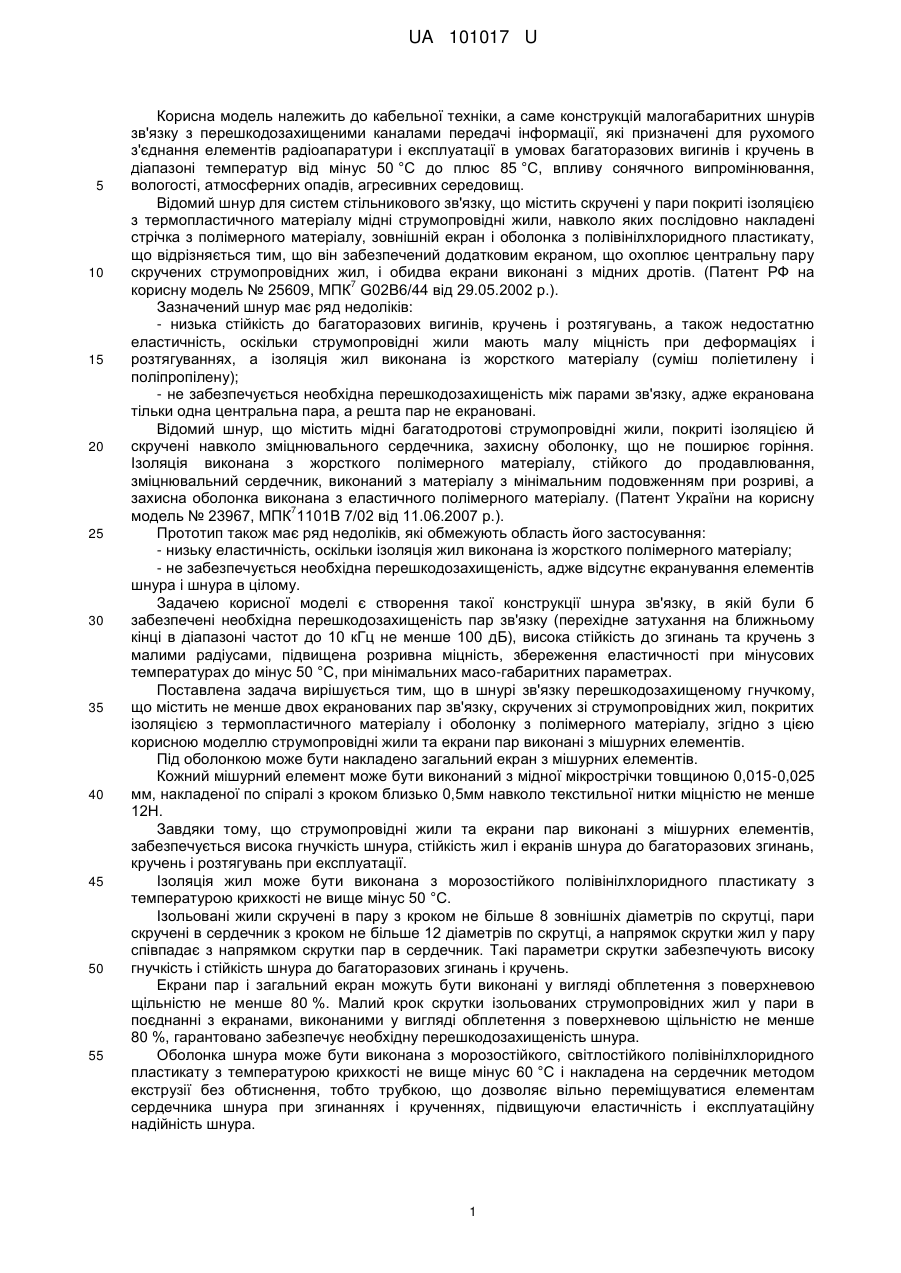

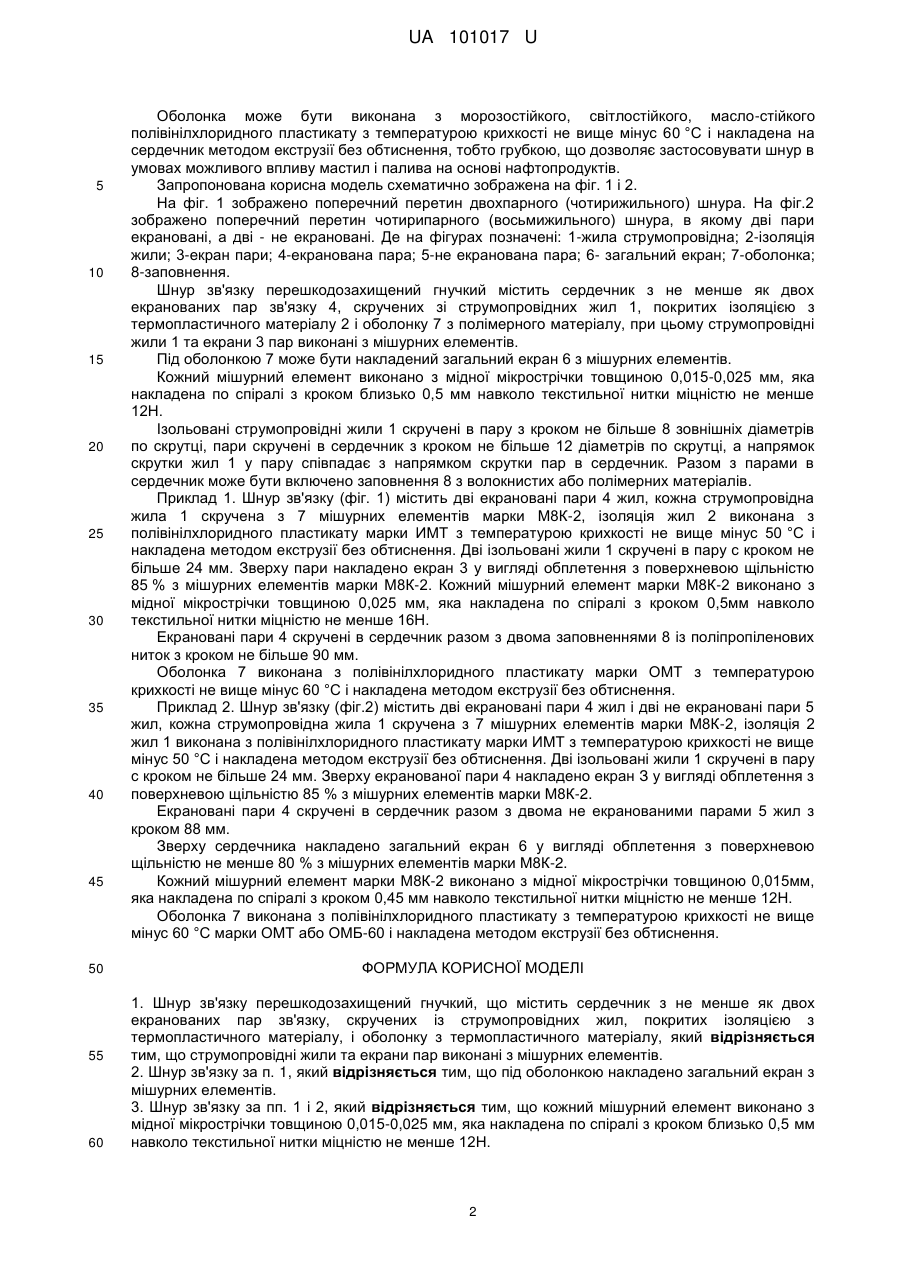

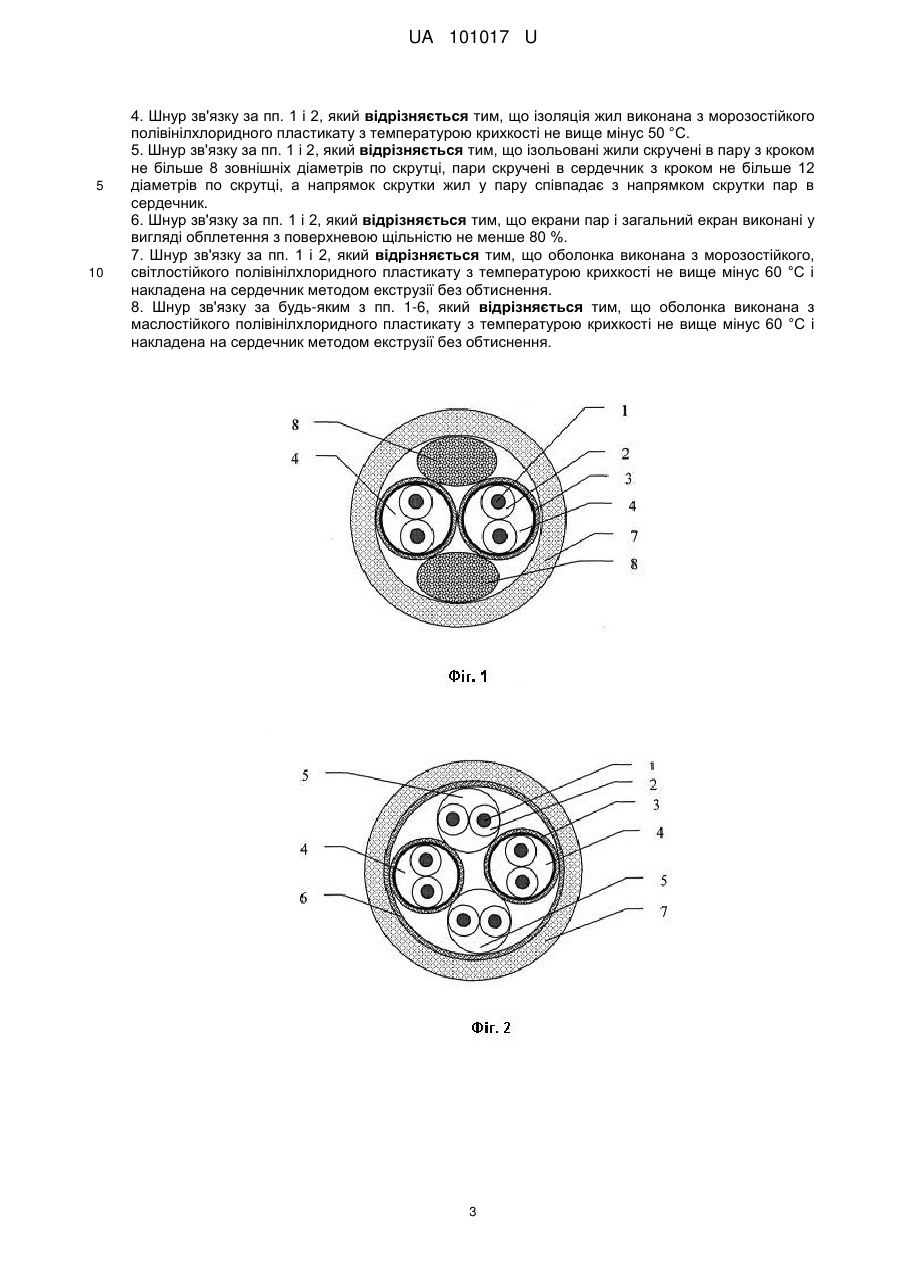

Реферат: Шнур зв'язку перешкодозахищений гнучкий містить сердечник з не менше як двох екранованих пар зв'язку, скручених із струмопровідних жил, покритих ізоляцією з термопластичного матеріалу, і оболонку з термопластичного матеріалу. Струмопровідні жили та екрани пар виконані з мішурних елементів. UA 101017 U (12) UA 101017 U UA 101017 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до кабельної техніки, а саме конструкцій малогабаритних шнурів зв'язку з перешкодозахищеними каналами передачі інформації, які призначені для рухомого з'єднання елементів радіоапаратури і експлуатації в умовах багаторазових вигинів і кручень в діапазоні температур від мінус 50 °C до плюс 85 °C, впливу сонячного випромінювання, вологості, атмосферних опадів, агресивних середовищ. Відомий шнур для систем стільникового зв'язку, що містить скручені у пари покриті ізоляцією з термопластичного матеріалу мідні струмопровідні жили, навколо яких послідовно накладені стрічка з полімерного матеріалу, зовнішній екран і оболонка з полівінілхлоридного пластикату, що відрізняється тим, що він забезпечений додатковим екраном, що охоплює центральну пару скручених струмопровідних жил, і обидва екрани виконані з мідних дротів. (Патент РФ на 7 корисну модель № 25609, МПК G02B6/44 від 29.05.2002 p.). Зазначений шнур має ряд недоліків: - низька стійкість до багаторазових вигинів, кручень і розтягувань, а також недостатню еластичність, оскільки струмопровідні жили мають малу міцність при деформаціях і розтягуваннях, а ізоляція жил виконана із жорсткого матеріалу (суміш поліетилену і поліпропілену); - не забезпечується необхідна перешкодозахищеність між парами зв'язку, адже екранована тільки одна центральна пара, а решта пар не екрановані. Відомий шнур, що містить мідні багатодротові струмопровідні жили, покриті ізоляцією й скручені навколо зміцнювального сердечника, захисну оболонку, що не поширює горіння. Ізоляція виконана з жорсткого полімерного матеріалу, стійкого до продавлювання, зміцнювальний сердечник, виконаний з матеріалу з мінімальним подовженням при розриві, а захисна оболонка виконана з еластичного полімерного матеріалу. (Патент України на корисну 7 модель № 23967, МПК 1101В 7/02 від 11.06.2007 p.). Прототип також має ряд недоліків, які обмежують область його застосування: - низьку еластичність, оскільки ізоляція жил виконана із жорсткого полімерного матеріалу; - не забезпечується необхідна перешкодозахищеність, адже відсутнє екранування елементів шнура і шнура в цілому. Задачею корисної моделі є створення такої конструкції шнура зв'язку, в якій були б забезпечені необхідна перешкодозахищеність пар зв'язку (перехідне затухання на ближньому кінці в діапазоні частот до 10 кГц не менше 100 дБ), висока стійкість до згинань та кручень з малими радіусами, підвищена розривна міцність, збереження еластичності при мінусових температурах до мінус 50 °C, при мінімальних масо-габаритних параметрах. Поставлена задача вирішується тим, що в шнурі зв'язку перешкодозахищеному гнучкому, що містить не менше двох екранованих пар зв'язку, скручених зі струмопровідних жил, покритих ізоляцією з термопластичного матеріалу і оболонку з полімерного матеріалу, згідно з цією корисною моделлю струмопровідні жили та екрани пар виконані з мішурних елементів. Під оболонкою може бути накладено загальний екран з мішурних елементів. Кожний мішурний елемент може бути виконаний з мідної мікрострічки товщиною 0,015-0,025 мм, накладеної по спіралі з кроком близько 0,5мм навколо текстильної нитки міцністю не менше 12Н. Завдяки тому, що струмопровідні жили та екрани пар виконані з мішурних елементів, забезпечується висока гнучкість шнура, стійкість жил і екранів шнура до багаторазових згинань, кручень і розтягувань при експлуатації. Ізоляція жил може бути виконана з морозостійкого полівінілхлоридного пластикату з температурою крихкості не вище мінус 50 °C. Ізольовані жили скручені в пару з кроком не більше 8 зовнішніх діаметрів по скрутці, пари скручені в сердечник з кроком не більше 12 діаметрів по скрутці, а напрямок скрутки жил у пару співпадає з напрямком скрутки пар в сердечник. Такі параметри скрутки забезпечують високу гнучкість і стійкість шнура до багаторазових згинань і кручень. Екрани пар і загальний екран можуть бути виконані у вигляді обплетення з поверхневою щільністю не менше 80 %. Малий крок скрутки ізольованих струмопровідних жил у пари в поєднанні з екранами, виконаними у вигляді обплетення з поверхневою щільністю не менше 80 %, гарантовано забезпечує необхідну перешкодозахищеність шнура. Оболонка шнура може бути виконана з морозостійкого, світлостійкого полівінілхлоридного пластикату з температурою крихкості не вище мінус 60 °C і накладена на сердечник методом екструзії без обтиснення, тобто трубкою, що дозволяє вільно переміщуватися елементам сердечника шнура при згинаннях і крученнях, підвищуючи еластичність і експлуатаційну надійність шнура. 1 UA 101017 U 5 10 15 20 25 30 35 40 45 50 55 60 Оболонка може бути виконана з морозостійкого, світлостійкого, масло-стійкого полівінілхлоридного пластикату з температурою крихкості не вище мінус 60 °C і накладена на сердечник методом екструзії без обтиснення, тобто грубкою, що дозволяє застосовувати шнур в умовах можливого впливу мастил і палива на основі нафтопродуктів. Запропонована корисна модель схематично зображена на фіг. 1 і 2. На фіг. 1 зображено поперечний перетин двохпарного (чотирижильного) шнура. На фіг.2 зображено поперечний перетин чотирипарного (восьмижильного) шнура, в якому дві пари екрановані, а дві - не екрановані. Де на фігурах позначені: 1-жила струмопровідна; 2-ізоляція жили; 3-екран пари; 4-екранована пара; 5-не екранована пара; 6- загальний екран; 7-оболонка; 8-заповнення. Шнур зв'язку перешкодозахищений гнучкий містить сердечник з не менше як двох екранованих пар зв'язку 4, скручених зі струмопровідних жил 1, покритих ізоляцією з термопластичного матеріалу 2 і оболонку 7 з полімерного матеріалу, при цьому струмопровідні жили 1 та екрани 3 пар виконані з мішурних елементів. Під оболонкою 7 може бути накладений загальний екран 6 з мішурних елементів. Кожний мішурний елемент виконано з мідної мікрострічки товщиною 0,015-0,025 мм, яка накладена по спіралі з кроком близько 0,5 мм навколо текстильної нитки міцністю не менше 12Н. Ізольовані струмопровідні жили 1 скручені в пару з кроком не більше 8 зовнішніх діаметрів по скрутці, пари скручені в сердечник з кроком не більше 12 діаметрів по скрутці, а напрямок скрутки жил 1 у пару співпадає з напрямком скрутки пар в сердечник. Разом з парами в сердечник може бути включено заповнення 8 з волокнистих або полімерних матеріалів. Приклад 1. Шнур зв'язку (фіг. 1) містить дві екрановані пари 4 жил, кожна струмопровідна жила 1 скручена з 7 мішурних елементів марки М8К-2, ізоляція жил 2 виконана з полівінілхлоридного пластикату марки ИМТ з температурою крихкості не вище мінус 50 °C і накладена методом екструзії без обтиснення. Дві ізольовані жили 1 скручені в пару с кроком не більше 24 мм. Зверху пари накладено екран 3 у вигляді обплетення з поверхневою щільністю 85 % з мішурних елементів марки М8К-2. Кожний мішурний елемент марки М8К-2 виконано з мідної мікрострічки товщиною 0,025 мм, яка накладена по спіралі з кроком 0,5мм навколо текстильної нитки міцністю не менше 16Н. Екрановані пари 4 скручені в сердечник разом з двома заповненнями 8 із поліпропіленових ниток з кроком не більше 90 мм. Оболонка 7 виконана з полівінілхлоридного пластикату марки ОМТ з температурою крихкості не вище мінус 60 °C і накладена методом екструзії без обтиснення. Приклад 2. Шнур зв'язку (фіг.2) містить дві екрановані пари 4 жил і дві не екрановані пари 5 жил, кожна струмопровідна жила 1 скручена з 7 мішурних елементів марки М8К-2, ізоляція 2 жил 1 виконана з полівінілхлоридного пластикату марки ИМТ з температурою крихкості не вище мінус 50 °C і накладена методом екструзії без обтиснення. Дві ізольовані жили 1 скручені в пару с кроком не більше 24 мм. Зверху екранованої пари 4 накладено екран З у вигляді обплетення з поверхневою щільністю 85 % з мішурних елементів марки М8К-2. Екрановані пари 4 скручені в сердечник разом з двома не екранованими парами 5 жил з кроком 88 мм. Зверху сердечника накладено загальний екран 6 у вигляді обплетення з поверхневою щільністю не менше 80 % з мішурних елементів марки М8К-2. Кожний мішурний елемент марки М8К-2 виконано з мідної мікрострічки товщиною 0,015мм, яка накладена по спіралі з кроком 0,45 мм навколо текстильної нитки міцністю не менше 12Н. Оболонка 7 виконана з полівінілхлоридного пластикату з температурою крихкості не вище мінус 60 °C марки ОМТ або ОМБ-60 і накладена методом екструзії без обтиснення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Шнур зв'язку перешкодозахищений гнучкий, що містить сердечник з не менше як двох екранованих пар зв'язку, скручених із струмопровідних жил, покритих ізоляцією з термопластичного матеріалу, і оболонку з термопластичного матеріалу, який відрізняється тим, що струмопровідні жили та екрани пар виконані з мішурних елементів. 2. Шнур зв'язку за п. 1, який відрізняється тим, що під оболонкою накладено загальний екран з мішурних елементів. 3. Шнур зв'язку за пп. 1 і 2, який відрізняється тим, що кожний мішурний елемент виконано з мідної мікрострічки товщиною 0,015-0,025 мм, яка накладена по спіралі з кроком близько 0,5 мм навколо текстильної нитки міцністю не менше 12Н. 2 UA 101017 U 5 10 4. Шнур зв'язку за пп. 1 і 2, який відрізняється тим, що ізоляція жил виконана з морозостійкого полівінілхлоридного пластикату з температурою крихкості не вище мінус 50 °С. 5. Шнур зв'язку за пп. 1 і 2, який відрізняється тим, що ізольовані жили скручені в пару з кроком не більше 8 зовнішніх діаметрів по скрутці, пари скручені в сердечник з кроком не більше 12 діаметрів по скрутці, а напрямок скрутки жил у пару співпадає з напрямком скрутки пар в сердечник. 6. Шнур зв'язку за пп. 1 і 2, який відрізняється тим, що екрани пар і загальний екран виконані у вигляді обплетення з поверхневою щільністю не менше 80 %. 7. Шнур зв'язку за пп. 1 і 2, який відрізняється тим, що оболонка виконана з морозостійкого, світлостійкого полівінілхлоридного пластикату з температурою крихкості не вище мінус 60 °С і накладена на сердечник методом екструзії без обтиснення. 8. Шнур зв'язку за будь-яким з пп. 1-6, який відрізняється тим, що оболонка виконана з маслостійкого полівінілхлоридного пластикату з температурою крихкості не вище мінус 60 °С і накладена на сердечник методом екструзії без обтиснення. 3 UA 101017 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
