Ківш екскаватора-драглайна

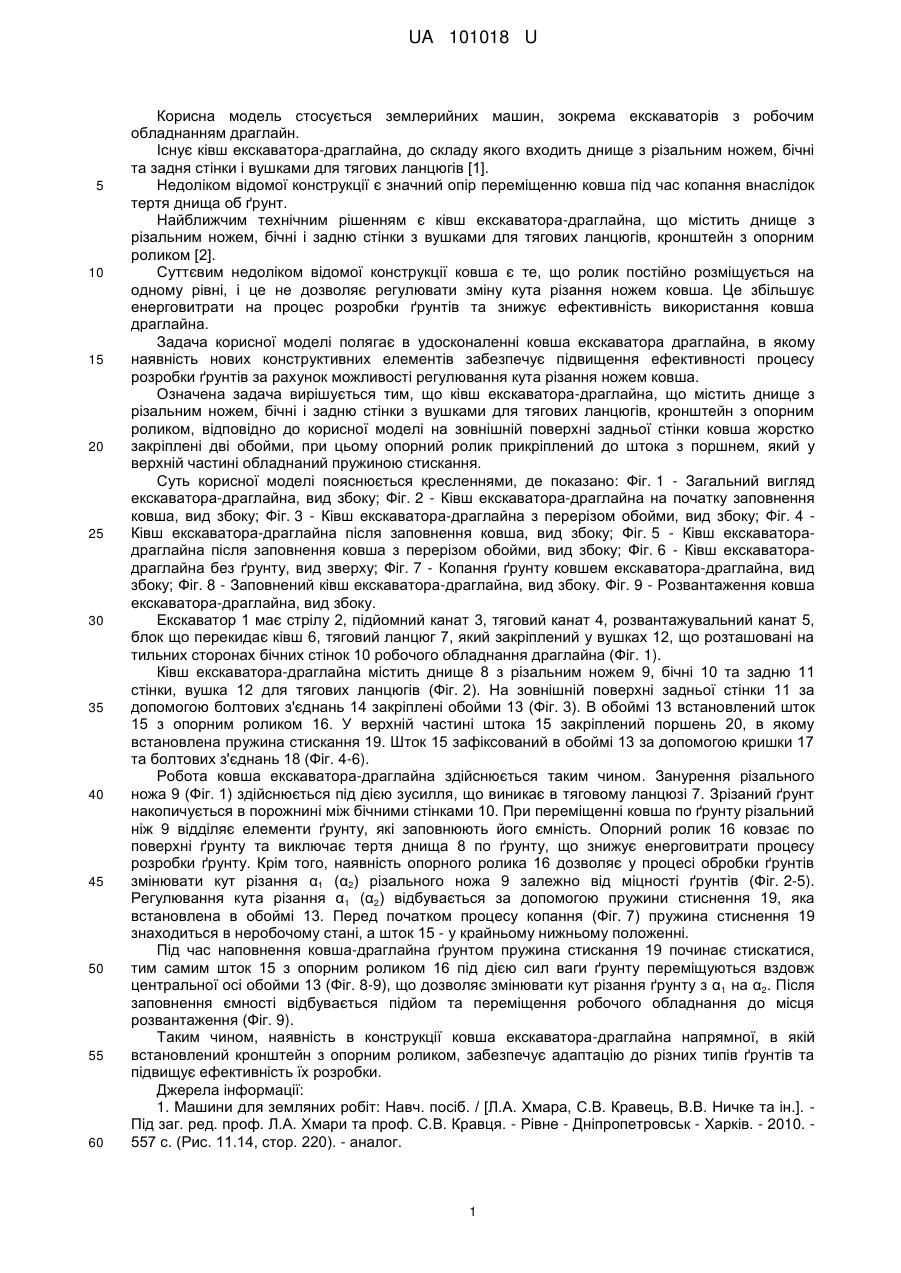

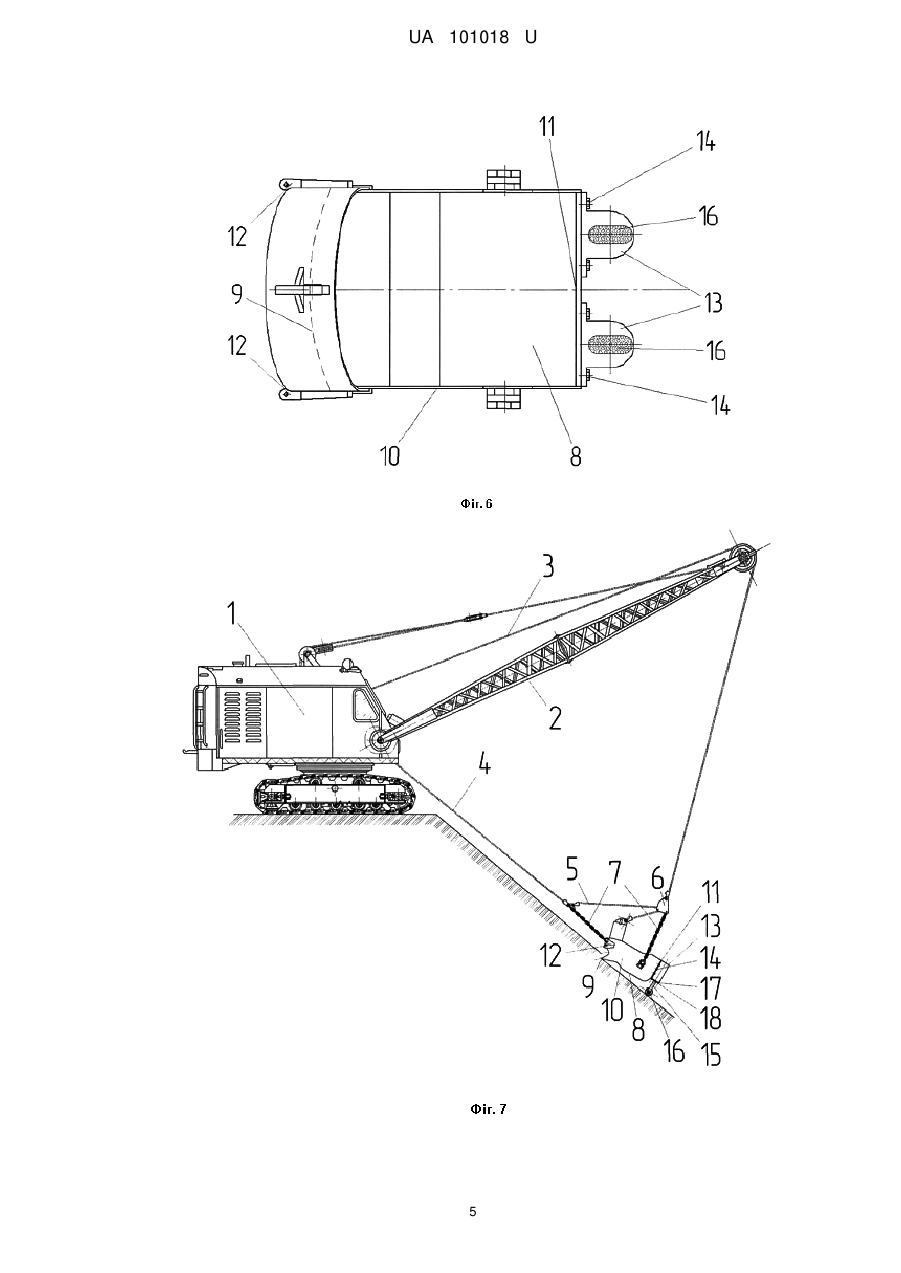

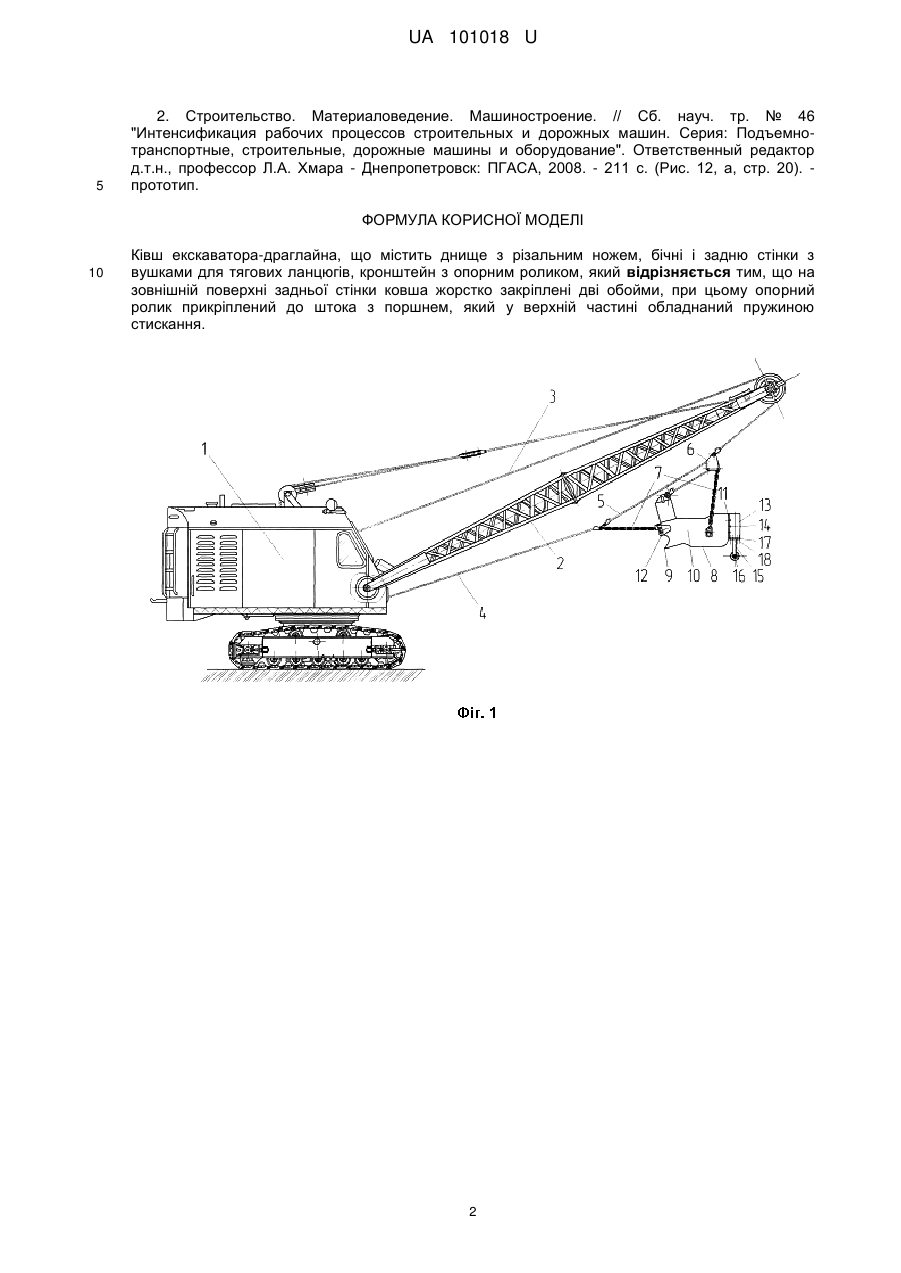

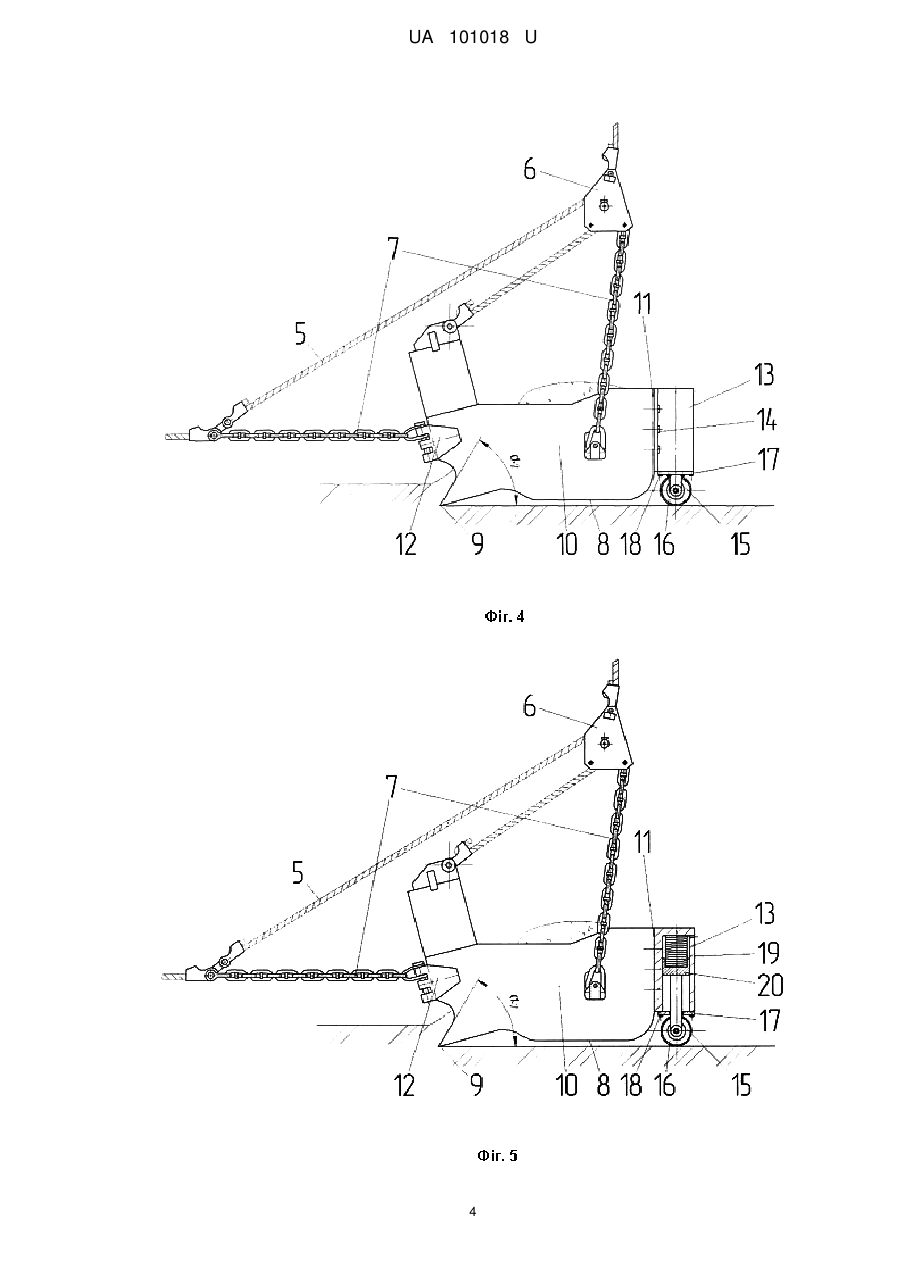

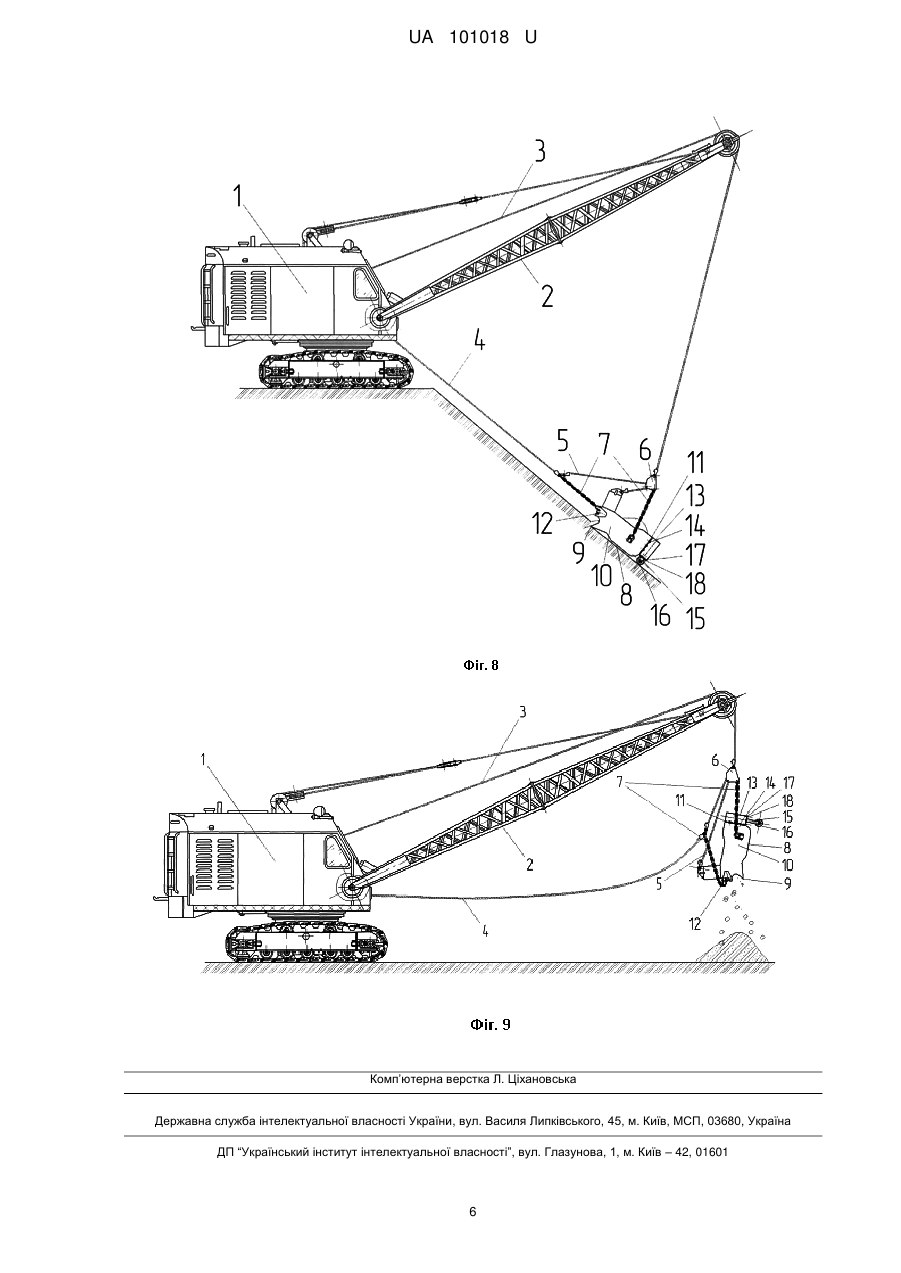

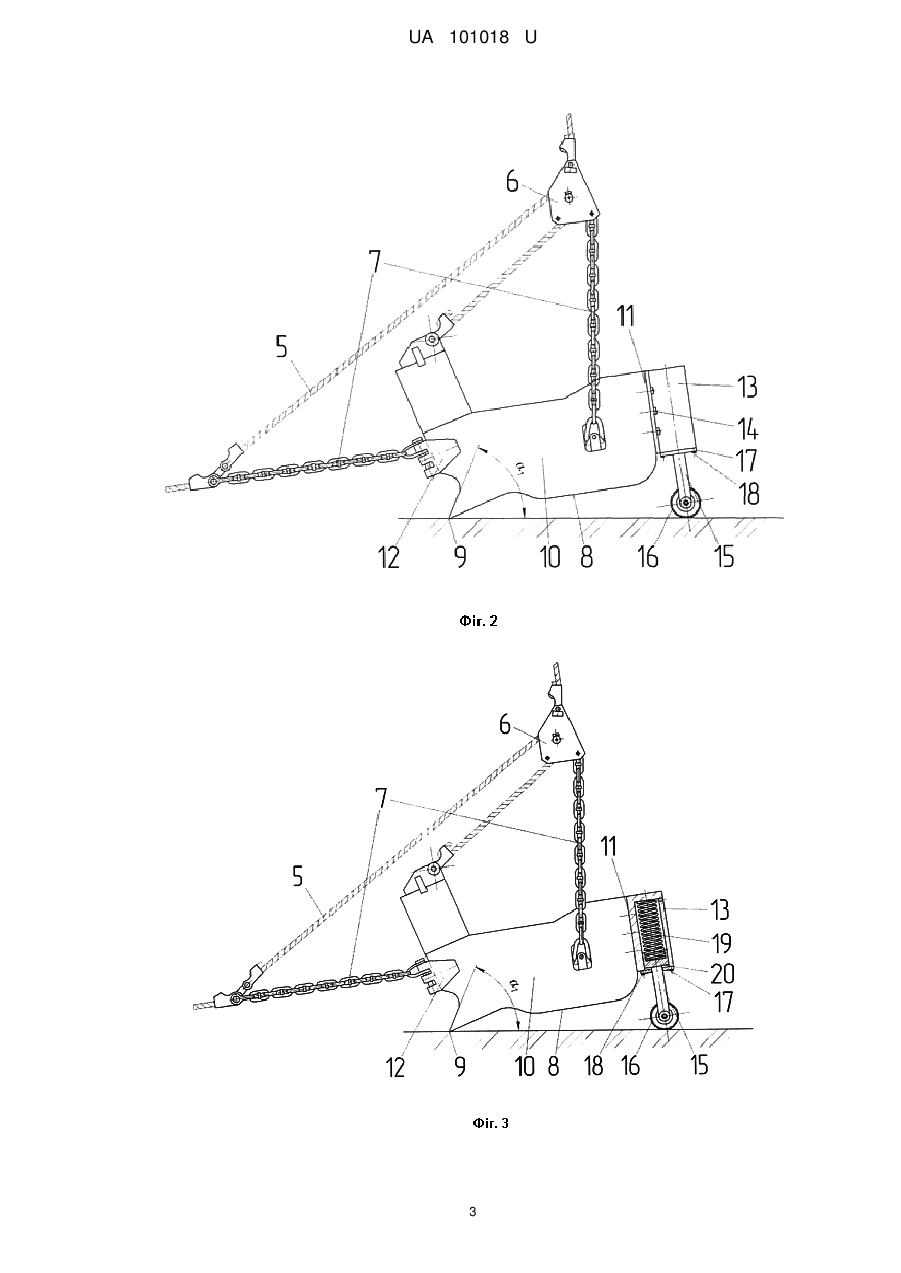

Реферат: Ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів, кронштейн з опорним роликом, причому на зовнішній поверхні задньої стінки ковша жорстко закріплені дві обойми, при цьому опорний ролик прикріплений до штока з поршнем, який у верхній частині обладнаний пружиною стискання. UA 101018 U (54) КІВШ ЕКСКАВАТОРА-ДРАГЛАЙНА UA 101018 U UA 101018 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель стосується землерийних машин, зокрема екскаваторів з робочим обладнанням драглайн. Існує ківш екскаватора-драглайна, до складу якого входить днище з різальним ножем, бічні та задня стінки і вушками для тягових ланцюгів [1]. Недоліком відомої конструкції є значний опір переміщенню ковша під час копання внаслідок тертя днища об ґрунт. Найближчим технічним рішенням є ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів, кронштейн з опорним роликом [2]. Суттєвим недоліком відомої конструкції ковша є те, що ролик постійно розміщується на одному рівні, і це не дозволяє регулювати зміну кута різання ножем ковша. Це збільшує енерговитрати на процес розробки ґрунтів та знижує ефективність використання ковша драглайна. Задача корисної моделі полягає в удосконаленні ковша екскаватора драглайна, в якому наявність нових конструктивних елементів забезпечує підвищення ефективності процесу розробки ґрунтів за рахунок можливості регулювання кута різання ножем ковша. Означена задача вирішується тим, що ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів, кронштейн з опорним роликом, відповідно до корисної моделі на зовнішній поверхні задньої стінки ковша жорстко закріплені дві обойми, при цьому опорний ролик прикріплений до штока з поршнем, який у верхній частині обладнаний пружиною стискання. Суть корисної моделі пояснюється кресленнями, де показано: Фіг. 1 - Загальний вигляд екскаватора-драглайна, вид збоку; Фіг. 2 - Ківш екскаватора-драглайна на початку заповнення ковша, вид збоку; Фіг. 3 - Ківш екскаватора-драглайна з перерізом обойми, вид збоку; Фіг. 4 Ківш екскаватора-драглайна після заповнення ковша, вид збоку; Фіг. 5 - Ківш екскаваторадраглайна після заповнення ковша з перерізом обойми, вид збоку; Фіг. 6 - Ківш екскаваторадраглайна без ґрунту, вид зверху; Фіг. 7 - Копання ґрунту ковшем екскаватора-драглайна, вид збоку; Фіг. 8 - Заповнений ківш екскаватора-драглайна, вид збоку. Фіг. 9 - Розвантаження ковша екскаватора-драглайна, вид збоку. Екскаватор 1 має стрілу 2, підйомний канат 3, тяговий канат 4, розвантажувальний канат 5, блок що перекидає ківш 6, тяговий ланцюг 7, який закріплений у вушках 12, що розташовані на тильних сторонах бічних стінок 10 робочого обладнання драглайна (Фіг. 1). Ківш екскаватора-драглайна містить днище 8 з різальним ножем 9, бічні 10 та задню 11 стінки, вушка 12 для тягових ланцюгів (Фіг. 2). На зовнішній поверхні задньої стінки 11 за допомогою болтових з'єднань 14 закріплені обойми 13 (Фіг. 3). В обоймі 13 встановлений шток 15 з опорним роликом 16. У верхній частині штока 15 закріплений поршень 20, в якому встановлена пружина стискання 19. Шток 15 зафіксований в обоймі 13 за допомогою кришки 17 та болтових з'єднань 18 (Фіг. 4-6). Робота ковша екскаватора-драглайна здійснюється таким чином. Занурення різального ножа 9 (Фіг. 1) здійснюється під дією зусилля, що виникає в тяговому ланцюзі 7. Зрізаний ґрунт накопичується в порожнині між бічними стінками 10. При переміщенні ковша по ґрунту різальний ніж 9 відділяє елементи ґрунту, які заповнюють його ємність. Опорний ролик 16 ковзає по поверхні ґрунту та виключає тертя днища 8 по ґрунту, що знижує енерговитрати процесу розробки ґрунту. Крім того, наявність опорного ролика 16 дозволяє у процесі обробки ґрунтів змінювати кут різання α1 (α2) різального ножа 9 залежно від міцності ґрунтів (Фіг. 2-5). Регулювання кута різання α1 (α2) відбувається за допомогою пружини стиснення 19, яка встановлена в обоймі 13. Перед початком процесу копання (Фіг. 7) пружина стиснення 19 знаходиться в неробочому стані, а шток 15 - у крайньому нижньому положенні. Під час наповнення ковша-драглайна ґрунтом пружина стискання 19 починає стискатися, тим самим шток 15 з опорним роликом 16 під дією сил ваги ґрунту переміщуються вздовж центральної осі обойми 13 (Фіг. 8-9), що дозволяє змінювати кут різання ґрунту з α1 на α2. Після заповнення ємності відбувається підйом та переміщення робочого обладнання до місця розвантаження (Фіг. 9). Таким чином, наявність в конструкції ковша екскаватора-драглайна напрямної, в якій встановлений кронштейн з опорним роликом, забезпечує адаптацію до різних типів ґрунтів та підвищує ефективність їх розробки. Джерела інформації: 1. Машини для земляних робіт: Навч. посіб. / [Л.А. Хмара, С.В. Кравець, В.В. Ничке та ін.]. Під заг. ред. проф. Л.А. Хмари та проф. С.В. Кравця. - Рівне - Дніпропетровськ - Харків. - 2010. 557 с. (Рис. 11.14, стор. 220). - аналог. 1 UA 101018 U 5 2. Строительство. Материаловедение. Машиностроение. // Сб. науч. тр. № 46 "Интенсификация рабочих процессов строительных и дорожных машин. Серия: Подъемнотранспортные, строительные, дорожные машины и оборудование". Ответственный редактор д.т.н., профессор Л.А. Хмара - Днепропетровск: ПГАСА, 2008. - 211 с. (Рис. 12, а, стр. 20). прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Ківш екскаватора-драглайна, що містить днище з різальним ножем, бічні і задню стінки з вушками для тягових ланцюгів, кронштейн з опорним роликом, який відрізняється тим, що на зовнішній поверхні задньої стінки ковша жорстко закріплені дві обойми, при цьому опорний ролик прикріплений до штока з поршнем, який у верхній частині обладнаний пружиною стискання. 2 UA 101018 U 3 UA 101018 U 4 UA 101018 U 5 UA 101018 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
