Автоматизоване робоче місце “оператор кстз”

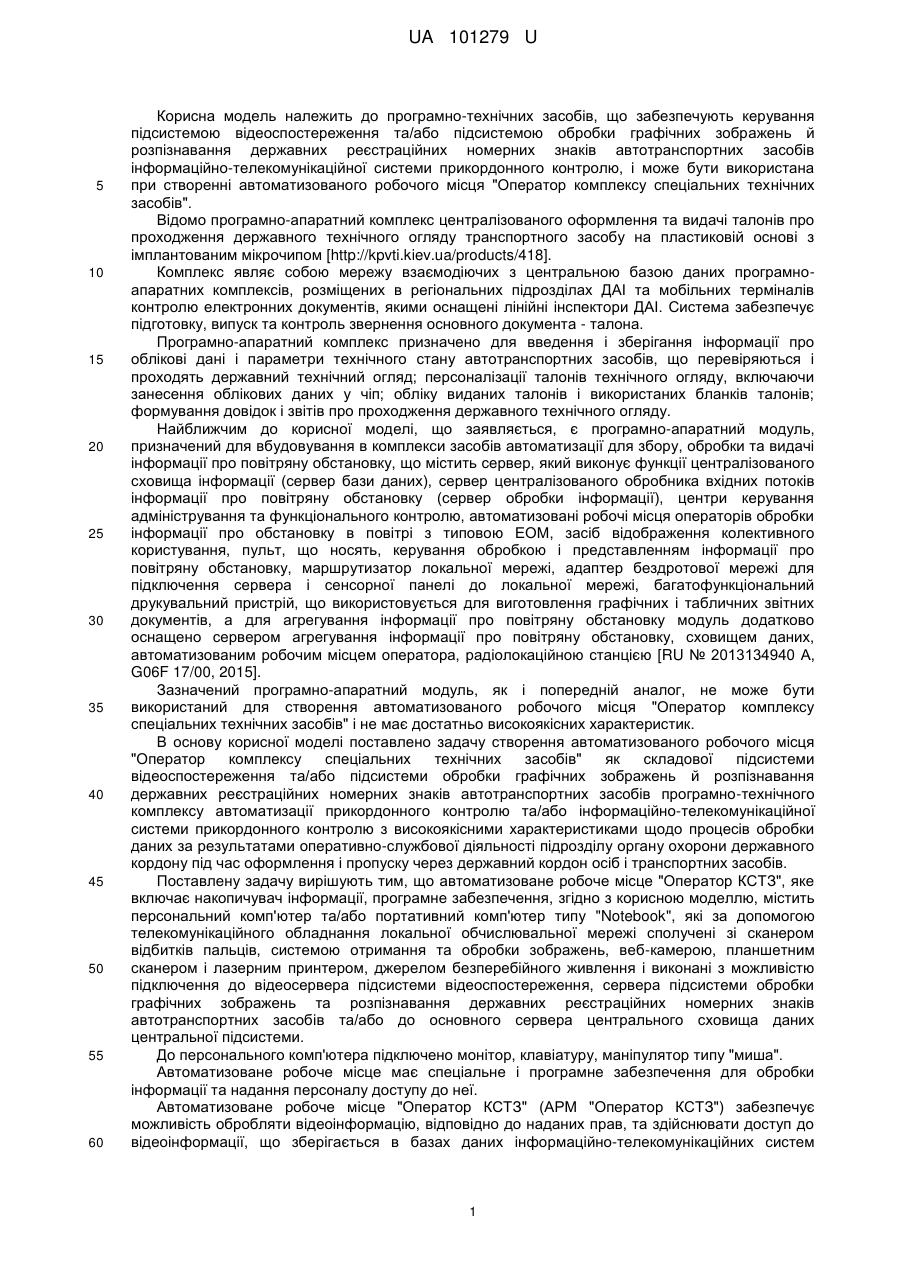

Реферат: Автоматизоване робоче місце "Оператор КСТЗ" включає накопичувач інформації, програмне забезпечення. Воно містить персональний комп'ютер та/або портативний комп'ютер типу "Notebook", які за допомогою телекомунікаційного обладнання локальної обчислювальної мережі сполучені зі сканером відбитків пальців, системою отримання та обробки зображень, веб-камерою, планшетним сканером і лазерним принтером, джерелом безперебійного живлення і виконані з можливістю підключення до відеосервера підсистеми відеоспостереження, сервера підсистеми обробки графічних зображень та розпізнавання державних реєстраційних номерних знаків автотранспортних засобів та/або до основного сервера центрального сховища даних центральної підсистеми. UA 101279 U (12) UA 101279 U UA 101279 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до програмно-технічних засобів, що забезпечують керування підсистемою відеоспостереження та/або підсистемою обробки графічних зображень й розпізнавання державних реєстраційних номерних знаків автотранспортних засобів інформаційно-телекомунікаційної системи прикордонного контролю, і може бути використана при створенні автоматизованого робочого місця "Оператор комплексу спеціальних технічних засобів". Відомо програмно-апаратний комплекс централізованого оформлення та видачі талонів про проходження державного технічного огляду транспортного засобу на пластиковій основі з імплантованим мікрочипом [http://kpvti.kiev.ua/products/418]. Комплекс являє собою мережу взаємодіючих з центральною базою даних програмноапаратних комплексів, розміщених в регіональних підрозділах ДАІ та мобільних терміналів контролю електронних документів, якими оснащені лінійні інспектори ДАІ. Система забезпечує підготовку, випуск та контроль звернення основного документа - талона. Програмно-апаратний комплекс призначено для введення і зберігання інформації про облікові дані і параметри технічного стану автотранспортних засобів, що перевіряються і проходять державний технічний огляд; персоналізації талонів технічного огляду, включаючи занесення облікових даних у чіп; обліку виданих талонів і використаних бланків талонів; формування довідок і звітів про проходження державного технічного огляду. Найближчим до корисної моделі, що заявляється, є програмно-апаратний модуль, призначений для вбудовування в комплекси засобів автоматизації для збору, обробки та видачі інформації про повітряну обстановку, що містить сервер, який виконує функції централізованого сховища інформації (сервер бази даних), сервер централізованого обробника вхідних потоків інформації про повітряну обстановку (сервер обробки інформації), центри керування адміністрування та функціонального контролю, автоматизовані робочі місця операторів обробки інформації про обстановку в повітрі з типовою ЕОМ, засіб відображення колективного користування, пульт, що носять, керування обробкою і представленням інформації про повітряну обстановку, маршрутизатор локальної мережі, адаптер бездротової мережі для підключення сервера і сенсорної панелі до локальної мережі, багатофункціональний друкувальний пристрій, що використовується для виготовлення графічних і табличних звітних документів, а для агрегування інформації про повітряну обстановку модуль додатково оснащено сервером агрегування інформації про повітряну обстановку, сховищем даних, автоматизованим робочим місцем оператора, радіолокаційною станцією [RU № 2013134940 А, G06F 17/00, 2015]. Зазначений програмно-апаратний модуль, як і попередній аналог, не може бути використаний для створення автоматизованого робочого місця "Оператор комплексу спеціальних технічних засобів" і не має достатньо високоякісних характеристик. В основу корисної моделі поставлено задачу створення автоматизованого робочого місця "Оператор комплексу спеціальних технічних засобів" як складової підсистеми відеоспостереження та/або підсистеми обробки графічних зображень й розпізнавання державних реєстраційних номерних знаків автотранспортних засобів програмно-технічного комплексу автоматизації прикордонного контролю та/або інформаційно-телекомунікаційної системи прикордонного контролю з високоякісними характеристиками щодо процесів обробки даних за результатами оперативно-службової діяльності підрозділу органу охорони державного кордону під час оформлення і пропуску через державний кордон осіб і транспортних засобів. Поставлену задачу вирішують тим, що автоматизоване робоче місце "Оператор КСТЗ", яке включає накопичувач інформації, програмне забезпечення, згідно з корисною моделлю, містить персональний комп'ютер та/або портативний комп'ютер типу "Notebook", які за допомогою телекомунікаційного обладнання локальної обчислювальної мережі сполучені зі сканером відбитків пальців, системою отримання та обробки зображень, веб-камерою, планшетним сканером і лазерним принтером, джерелом безперебійного живлення і виконані з можливістю підключення до відеосервера підсистеми відеоспостереження, сервера підсистеми обробки графічних зображень та розпізнавання державних реєстраційних номерних знаків автотранспортних засобів та/або до основного сервера центрального сховища даних центральної підсистеми. До персонального комп'ютера підключено монітор, клавіатуру, маніпулятор типу "миша". Автоматизоване робоче місце має спеціальне і програмне забезпечення для обробки інформації та надання персоналу доступу до неї. Автоматизоване робоче місце "Оператор КСТЗ" (АРМ "Оператор КСТЗ") забезпечує можливість обробляти відеоінформацію, відповідно до наданих прав, та здійснювати доступ до відеоінформації, що зберігається в базах даних інформаційно-телекомунікаційних систем 1 UA 101279 U 5 10 15 20 25 30 35 40 45 50 55 60 прикордонного контролю ("Гарт-1/П") та центральної підсистеми системи ("Гарт-1"), установлення системних параметрів спеціального програмного забезпечення для стабільного функціонування підсистеми відеоспостереження ("Гарт-1/ВС") та/або підсистеми обробки графічних зображень й розпізнавання державних реєстраційних номерних знаків автотранспортних засобів ("Гарт-1/НЗ"), аналізу порушень у роботі цих підсистем, налагодження параметрів, необхідних для забезпечення стабільної роботи програмних і технічних засобів, формувати в електронному вигляді та друкувати звіти за результатами проведених заходів. АРМ "Оператор КСТЗ" також використовується для адміністрування зовнішніх і внутрішніх відеокамер і відеореєстраторів та відображення відеоінформації у складі підсистеми відеоспостереження та в інформаційних системах (програмно-технічних комплексах) із застосуванням способу автоматичного розпізнавання державних номерних знаків автотранспортних засобів. АРМ "Оператор КСТЗ" може встановлюватися і використовуватися в службових приміщеннях підрозділів органів охорони державного кордону. Загальне програмне забезпечення призначено для керування апаратними та програмними засобами стаціонарного комп'ютера та/або портативного комп'ютера типу "Notebook", сканера відбитків пальців, веб-камери, сканера та лазерного принтера і для забезпечення функціонування спеціального програмного забезпечення. Як загальне програмне забезпечення можуть використовуватися операційні системи Windows 7, 8 Pro та/або Linux. Як спеціальне програмне забезпечення може використовуватися спеціальне програмне забезпечення "Universal Webcam", яке забезпечує керування процесами ведення цілодобового відеоспостереження за визначеними об'єктами, здійснення відеозапису за результатами відеоспостереження, зберігання відеозаписів у циклічних відеоархівах, проведення пошукових операцій за наявними відеоархівами, об'єднувати відеоінформацію з декількох територіально розрізнених камер відеоспостереження та/або зчитування номерних знаків на монітор (дисплей) АРМ "Оператор КСТЗ". Спеціальне програмне забезпечення АРМ "Оператор КСТЗ" підтримує такі функції: - багатоканальне відеоспостереження у реальному часі; - оцифрування, компресію та запис відеоінформації; - ведення циклічного відеожурналу по визначених відеоканалах у межах відведеного дискового простору; - запис відеоданих з частотою не менше трьох кадрів на секунду по кожному із відеоканалів; - ввімкнення/вимкнення запису по будь-якому з відеоканалів за визначеним розкладом; - ввімкнення запису по будь-якому із відеоканалів у разі виявлення рухомого об'єкта в зоні відеоспостереження; - швидкий пошук по відеожурналу за датою та часом події по визначеному відеоканалу; - прискорений перегляд відеожурналу по визначених відеоканалах; - експорт кадрів з відеожурналу до графічних файлів найпоширеніших форматів; - експорт фрагментів запису з відеожурналів до відеофайлів найпоширеніших форматів; - віддалене (із застосуванням виділених або комутованих каналів зв'язку) відеоспостереження та доступ до відеожурналу по визначених відеоканалах. АРМ "Оператор КСТЗ", що заявляється, дозволяє: - здійснювати керування підсистемою відеоспостереження ("Гарт-1/ВС") для ведення цілодобового відеоспостереження за додержанням установленого в пунктах пропуску режиму, контролювання обстановки в них та оперативного реагування на її зміни, документування подій. Об'єктами системи відеоспостереження є територія пунктів пропуску, смуги руху транспортних засобів, місця їх стоянки (зупинки), місця здійснення прикордонного та інших видів контролю, службові приміщення підрозділів органів Державної прикордонної служби України; - здійснювати керування підсистемою обробки графічних зображень та розпізнавання державних реєстраційних номерних знаків автотранспортних засобів ("Гарт-1/НЗ") на смугах руху автотранспорту (вантажного, автобусів, легкового) для автоматичного зчитування та розпізнавання державних реєстраційних номерних знаків автотранспорту, що перетинає державний кордон України, та перевірки зчитаних номерних знаків за базами даних викраденого автотранспорту; - здійснювати авторизацію користувача, у тому числі по відбитку пальця; - переглядати відеоінформацію в базах даних основних серверів. Корисна модель пояснюється блок-схемою. АРМ "Оператор КСТЗ" містить апаратно-програмні засоби у складі: стаціонарний персональний комп'ютер 1 з монітором 2, клавіатурою 3, маніпулятором типу "миша" 4, та/або портативний комп'ютер типу "Notebook" 5 (Intel Core i3/RAM 4 ГБ/HDD 500 ГБ/DVD/Intel HD 2 UA 101279 U 5 10 15 20 25 30 35 40 45 Graphics 4400 або краще) з кольоровими моніторами (дисплеями) (15.6’’ - 22", ЖК, матриця TN+film/1366x768/D-Sub/ або краще), сканер відбитків пальців 6 (типу Suprema BioMini Slim або краще), систему 7 отримання та обробки зображень "Video scope" зі спеціальним електронним ключем захисту (USB), веб-камеру 8 типу Logitech HD Webcam C615, планшетний сканер 9 та лазерний принтер 10, джерело 11 безперебійного живлення, які інтегровані в автоматизоване робоче місце і з'єднані між собою з використанням телекомунікаційного обладнання (комутатора) 12 локальної обчислювальної мережі, яке забезпечує підключення до відеосервера 13 підсистеми відеоспостереження ("Гарт-1/ВС") 13, сервера 14 підсистеми обробки графічних зображень та розпізнавання державних реєстраційних номерних знаків автотранспортних засобів ("Гарт-1/НЗ" ПТК АПК "Гарт-1/П") та/або до основного сервера 15 центрального сховища даних центральної підсистеми системи ("Гарт-1"). Також у АРМ "Оператор КСТЗ" використовується спеціальне програмне забезпечення для обробки відеоінформації та надання персоналу доступу до перегляду записаної відеоінформації або відображення відеозображень з відеокамер. АРМ "Оператор КСТЗ" працює за таким принципом. Стаціонарний персональний комп'ютер 1 з монітором 2, клавіатурою 3, маніпулятором типу "миша" 4 та/або портативний комп'ютер типу "Notebook" 5 з установленою системою отримання та обробки зображень 7, з використанням телекомунікаційного обладнання 12 (комутатора) локальної обчислювальної мережі підключають до відеосервера 13 підсистеми відеоспостереження ("Гарт-1/ВС"), сервера 14 підсистеми обробки графічних зображень та розпізнавання державних реєстраційних номерних знаків автотранспортних засобів ("Гарт-1/НЗ" ПТК АПК "Гарт-1/П") та з використанням спеціального програмного забезпечення надає можливість переглядати відеоінформацію, яка надійшла від цифрових або аналогових зовнішніх та/або внутрішніх відеокамер. Також, використовуючи АРМ "Оператор КСТЗ", здійснюють автоматичну перевірку інформації (уведення, записування, зчитування, зберігання, знищення, приймання, передавання) за базами даних викраденого (оголошеного у розшук) автотранспорту. За результатами проведених перевірок персонал діє відповідно до службових інструкцій. АРМ "Оператор КСТЗ" може використовуватися персоналом Державної прикордонної служби України під час оформлення осіб і транспортних засобів у пунктах пропуску через державний кордон, у складі програмно-технічного комплексу автоматизації прикордонного контролю ("Гарт-1/П") інформаційно-телекомунікаційної системи прикордонного контролю ("Гарт-1"). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Автоматизоване робоче місце, що включає накопичувач інформації, програмне забезпечення, яке відрізняється тим, що містить персональний комп'ютер та/або портативний комп'ютер типу "Notebook", які за допомогою телекомунікаційного обладнання локальної обчислювальної мережі сполучені зі сканером відбитків пальців, системою отримання та обробки зображень, веб-камерою, планшетним сканером і лазерним принтером, джерелом безперебійного живлення і виконані з можливістю підключення до відеосервера підсистеми відеоспостереження, сервера підсистеми обробки графічних зображень та розпізнавання державних реєстраційних номерних знаків автотранспортних засобів та/або до основного сервера центрального сховища даних центральної підсистеми. 2. Автоматизоване робоче місце за п. 1, яке відрізняється тим, що до персонального комп'ютера підключено монітор, клавіатуру, маніпулятор типу "миша". 3. Автоматизоване робоче місце за п. 1, яке відрізняється тим, що має спеціальне і програмне забезпечення для обробки інформації та надання персоналу доступу до неї. 3 UA 101279 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
