Автоматизоване робоче місце оператора обробки даних ефемеридних супутникових вимірів

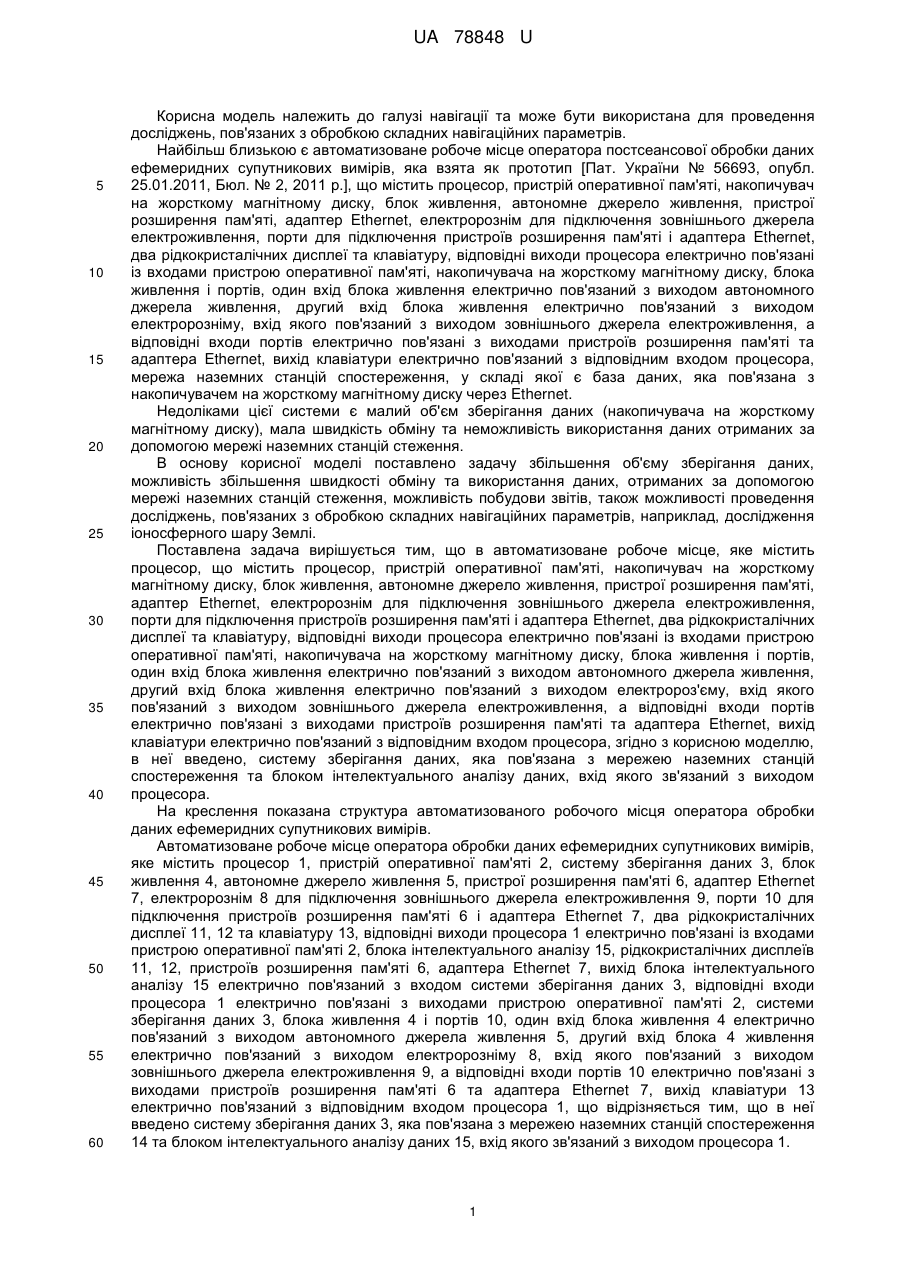

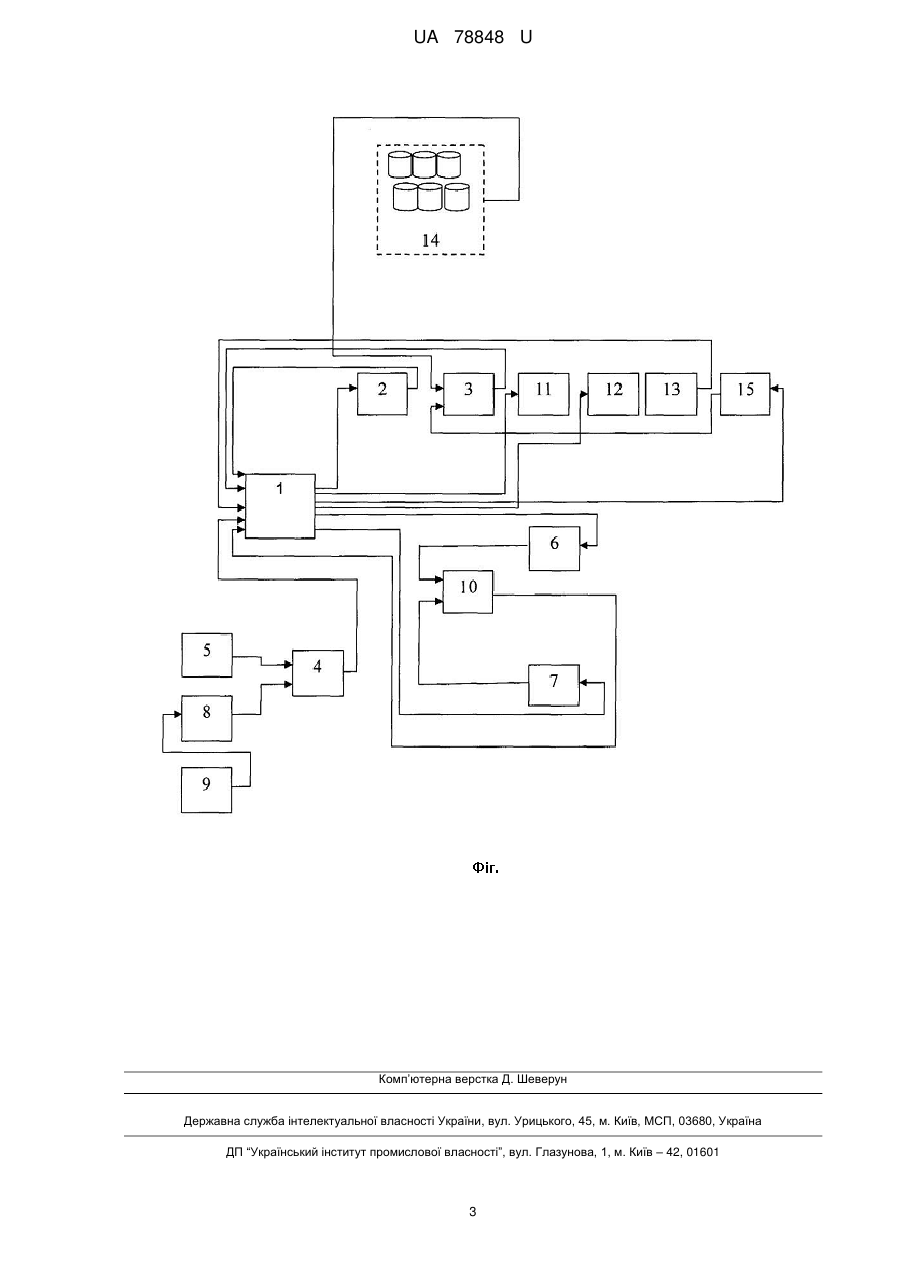

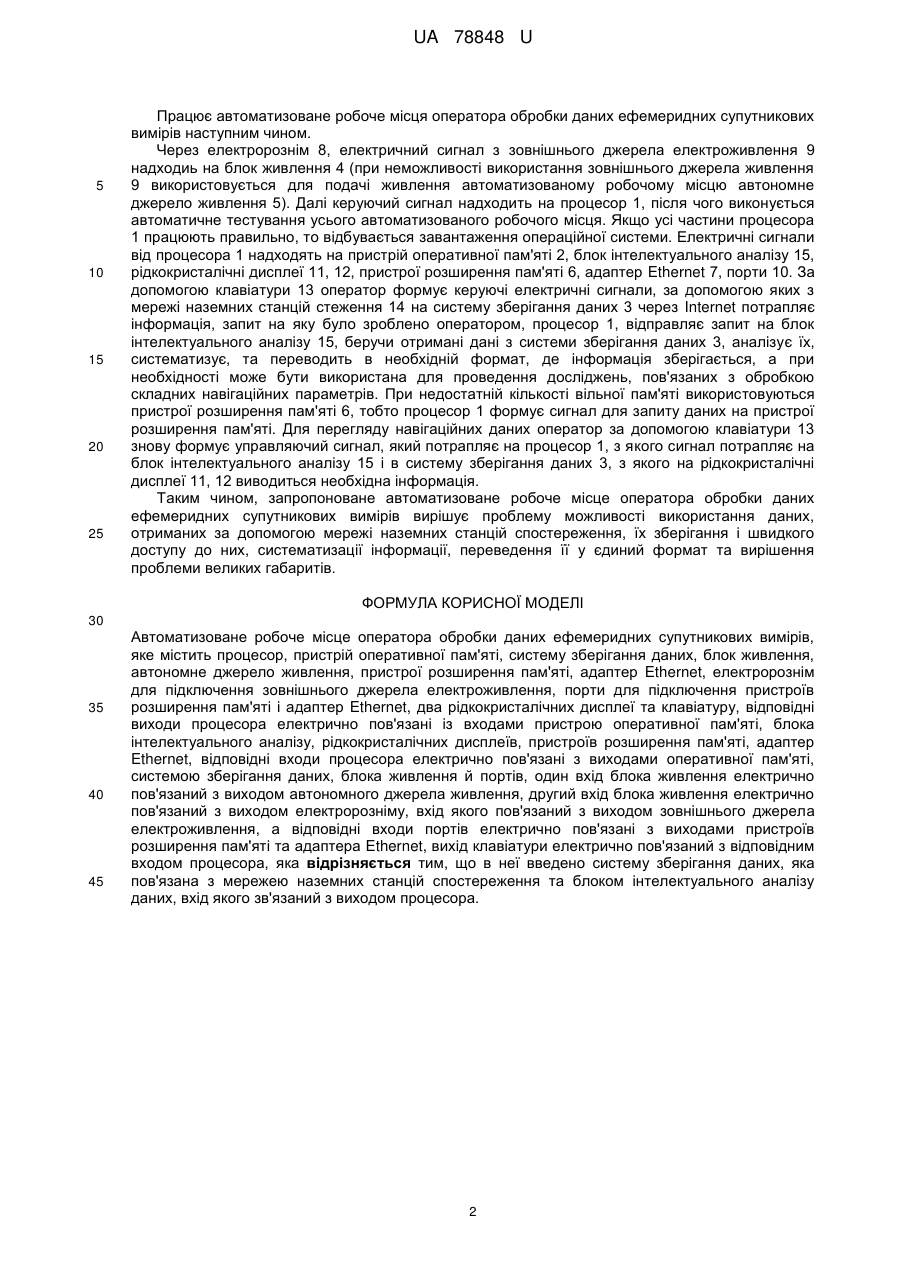

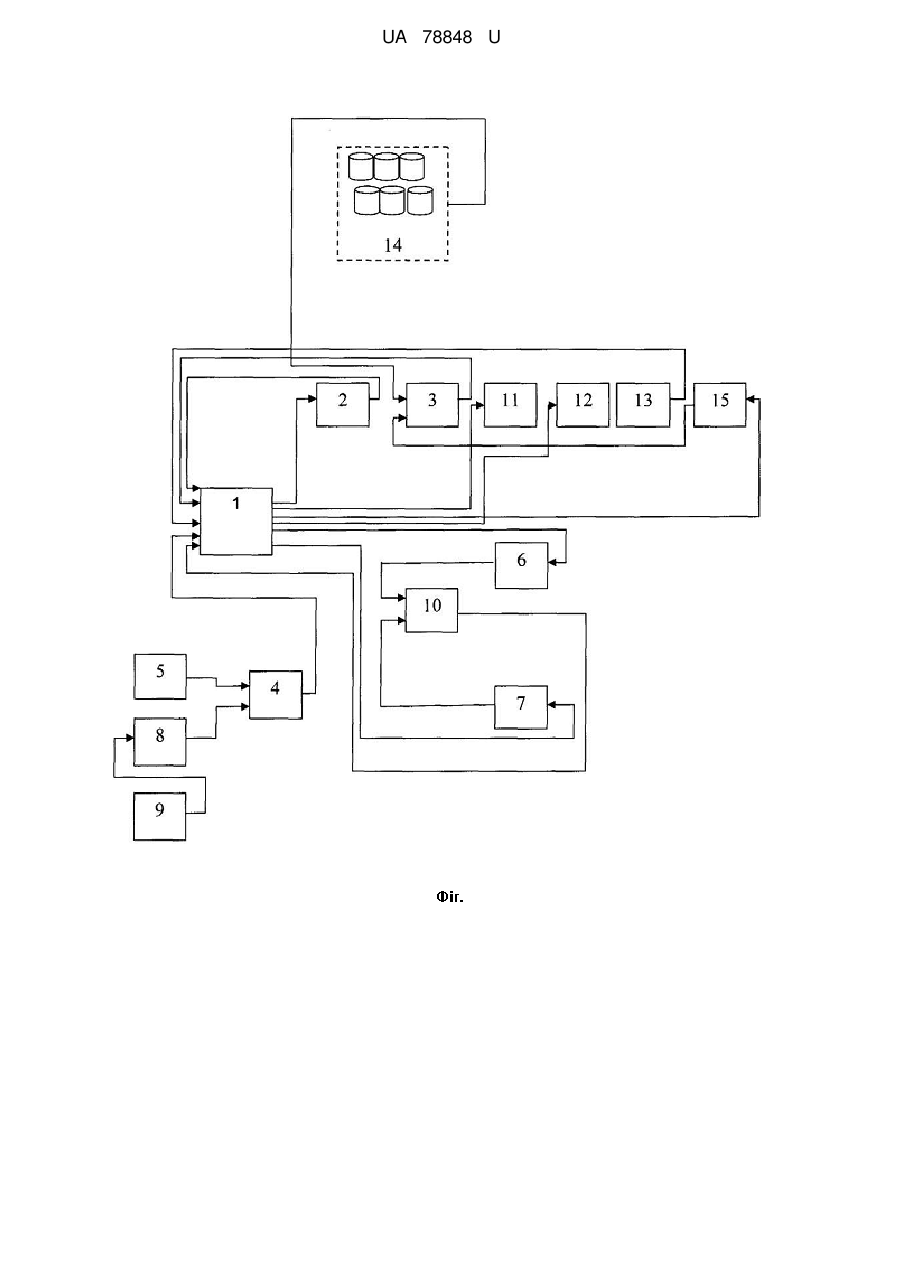

Реферат: Автоматизоване робоче місце оператора обробки даних ефемеридних супутникових вимірів містить процесор, пристрій оперативної пам'яті, систему зберігання даних, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електрорознім для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптер Ethernet, два рідкокристалічних дисплеї та клавіатуру. Відповідні виходи процесора електрично зв'язані із входами пристрою оперативної пам'яті, блока iнтелектуального аналізу, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптер Ethernet. Відповідні входи процесора електрично зв'язані з виходами оперативної пам'яті, системою зберігання даних, блока живлення й портів. Один вхід блока живлення електрично зв'язаний з виходом автономного джерела живлення. Другий вхід блока живлення електрично зв'язаний з виходом електророзніму, вхід якого зв'язаний з виходом зовнішнього джерела електроживлення. Відповідні входи портів електрично зв'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet. Вихід клавіатури електрично зв'язаний з відповідним входом процесора. Автоматизоване робоче місце містить систему зберігання даних, яка пов'язана з мережею наземних станцій спостереження та блоком інтелектуального аналізу даних, вхід якого зв'язаний з виходом процесора. UA 78848 U (12) UA 78848 U UA 78848 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі навігації та може бути використана для проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів. Найбільш близькою є автоматизоване робоче місце оператора постсеансової обробки даних ефемеридних супутникових вимірів, яка взята як прототип [Пат. України № 56693, опубл. 25.01.2011, Бюл. № 2, 2011 р.], що містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електрорознім для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блока живлення і портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з виходом електророзніму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, мережа наземних станцій спостереження, у складі якої є база даних, яка пов'язана з накопичувачем на жорсткому магнітному диску через Ethernet. Недоліками цієї системи є малий об'єм зберігання даних (накопичувача на жорсткому магнітному диску), мала швидкість обміну та неможливість використання даних отриманих за допомогою мережі наземних станцій стеження. В основу корисної моделі поставлено задачу збільшення об'єму зберігання даних, можливість збільшення швидкості обміну та використання даних, отриманих за допомогою мережі наземних станцій стеження, можливість побудови звітів, також можливості проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів, наприклад, дослідження іоносферного шару Землі. Поставлена задача вирішується тим, що в автоматизоване робоче місце, яке містить процесор, що містить процесор, пристрій оперативної пам'яті, накопичувач на жорсткому магнітному диску, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електрорознім для підключення зовнішнього джерела електроживлення, порти для підключення пристроїв розширення пам'яті і адаптера Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, накопичувача на жорсткому магнітному диску, блока живлення і портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з виходом електророз'єму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, згідно з корисною моделлю, в неї введено, систему зберігання даних, яка пов'язана з мережею наземних станцій спостереження та блоком інтелектуального аналізу даних, вхід якого зв'язаний з виходом процесора. На креслення показана структура автоматизованого робочого місця оператора обробки даних ефемеридних супутникових вимірів. Автоматизоване робоче місце оператора обробки даних ефемеридних супутникових вимірів, яке містить процесор 1, пристрій оперативної пам'яті 2, систему зберігання даних 3, блок живлення 4, автономне джерело живлення 5, пристрої розширення пам'яті 6, адаптер Ethernet 7, електрорознім 8 для підключення зовнішнього джерела електроживлення 9, порти 10 для підключення пристроїв розширення пам'яті 6 і адаптера Ethernet 7, два рідкокристалічних дисплеї 11, 12 та клавіатуру 13, відповідні виходи процесора 1 електрично пов'язані із входами пристрою оперативної пам'яті 2, блока інтелектуального аналізу 15, рідкокристалічних дисплеїв 11, 12, пристроїв розширення пам'яті 6, адаптера Ethernet 7, вихід блока інтелектуального аналізу 15 електрично пов'язаний з входом системи зберігання даних 3, відповідні входи процесора 1 електрично пов'язані з виходами пристрою оперативної пам'яті 2, системи зберігання даних 3, блока живлення 4 і портів 10, один вхід блока живлення 4 електрично пов'язаний з виходом автономного джерела живлення 5, другий вхід блока 4 живлення електрично пов'язаний з виходом електророзніму 8, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення 9, а відповідні входи портів 10 електрично пов'язані з виходами пристроїв розширення пам'яті 6 та адаптера Ethernet 7, вихід клавіатури 13 електрично пов'язаний з відповідним входом процесора 1, що відрізняється тим, що в неї введено систему зберігання даних 3, яка пов'язана з мережею наземних станцій спостереження 14 та блоком інтелектуального аналізу даних 15, вхід якого зв'язаний з виходом процесора 1. 1 UA 78848 U 5 10 15 20 25 Працює автоматизоване робоче місця оператора обробки даних ефемеридних супутникових вимірів наступним чином. Через електрорознім 8, електричний сигнал з зовнішнього джерела електроживлення 9 надходиь на блок живлення 4 (при неможливості використання зовнішнього джерела живлення 9 використовується для подачі живлення автоматизованому робочому місцю автономне джерело живлення 5). Далі керуючий сигнал надходить на процесор 1, після чого виконується автоматичне тестування усього автоматизованого робочого місця. Якщо усі частини процесора 1 працюють правильно, то відбувається завантаження операційної системи. Електричні сигнали від процесора 1 надходять на пристрій оперативної пам'яті 2, блок інтелектуального аналізу 15, рідкокристалічні дисплеї 11, 12, пристрої розширення пам'яті 6, адаптер Ethernet 7, порти 10. За допомогою клавіатури 13 оператор формує керуючі електричні сигнали, за допомогою яких з мережі наземних станцій стеження 14 на систему зберігання даних 3 через Internet потрапляє інформація, запит на яку було зроблено оператором, процесор 1, відправляє запит на блок інтелектуального аналізу 15, беручи отримані дані з системи зберігання даних 3, аналізує їх, систематизує, та переводить в необхідній формат, де інформація зберігається, а при необхідності може бути використана для проведення досліджень, пов'язаних з обробкою складних навігаційних параметрів. При недостатній кількості вільної пам'яті використовуються пристрої розширення пам'яті 6, тобто процесор 1 формує сигнал для запиту даних на пристрої розширення пам'яті. Для перегляду навігаційних даних оператор за допомогою клавіатури 13 знову формує управляючий сигнал, який потрапляє на процесор 1, з якого сигнал потрапляє на блок інтелектуального аналізу 15 і в систему зберігання даних 3, з якого на рідкокристалічні дисплеї 11, 12 виводиться необхідна інформація. Таким чином, запропоноване автоматизоване робоче місце оператора обробки даних ефемеридних супутникових вимірів вирішує проблему можливості використання даних, отриманих за допомогою мережі наземних станцій спостереження, їх зберігання і швидкого доступу до них, систематизації інформації, переведення її у єдиний формат та вирішення проблеми великих габаритів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 Автоматизоване робоче місце оператора обробки даних ефемеридних супутникових вимірів, яке містить процесор, пристрій оперативної пам'яті, систему зберігання даних, блок живлення, автономне джерело живлення, пристрої розширення пам'яті, адаптер Ethernet, електрорознім для підключення зовнішнього джерела електроживлення, порти дляпідключення пристроїв розширення пам'яті і адаптер Ethernet, два рідкокристалічних дисплеї та клавіатуру, відповідні виходи процесора електрично пов'язані із входами пристрою оперативної пам'яті, блока iнтелектуального аналізу, рідкокристалічних дисплеїв, пристроїв розширення пам'яті, адаптер Ethernet, відповідні входи процесора електрично пов'язані з виходами оперативної пам'яті, системою зберігання даних, блока живлення й портів, один вхід блока живлення електрично пов'язаний з виходом автономного джерела живлення, другий вхід блока живлення електрично пов'язаний з виходом електророзніму, вхід якого пов'язаний з виходом зовнішнього джерела електроживлення, а відповідні входи портів електрично пов'язані з виходами пристроїв розширення пам'яті та адаптера Ethernet, вихід клавіатури електрично пов'язаний з відповідним входом процесора, яка відрізняється тим, що в неї введено систему зберігання даних, яка пов'язана з мережею наземних станцій спостереження та блоком інтелектуального аналізу даних, вхід якого зв'язаний з виходом процесора. 2 UA 78848 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
