Навіска розпушувача

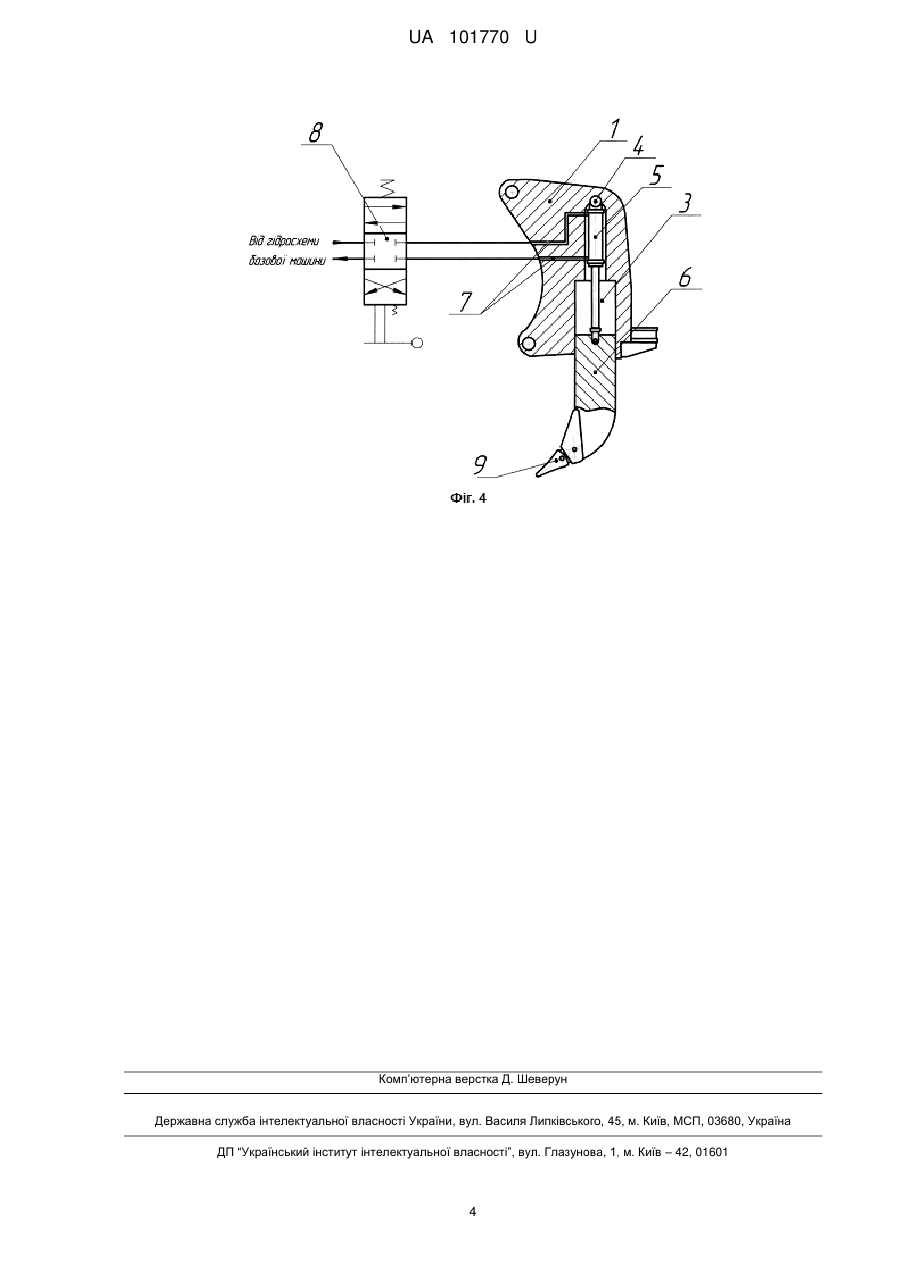

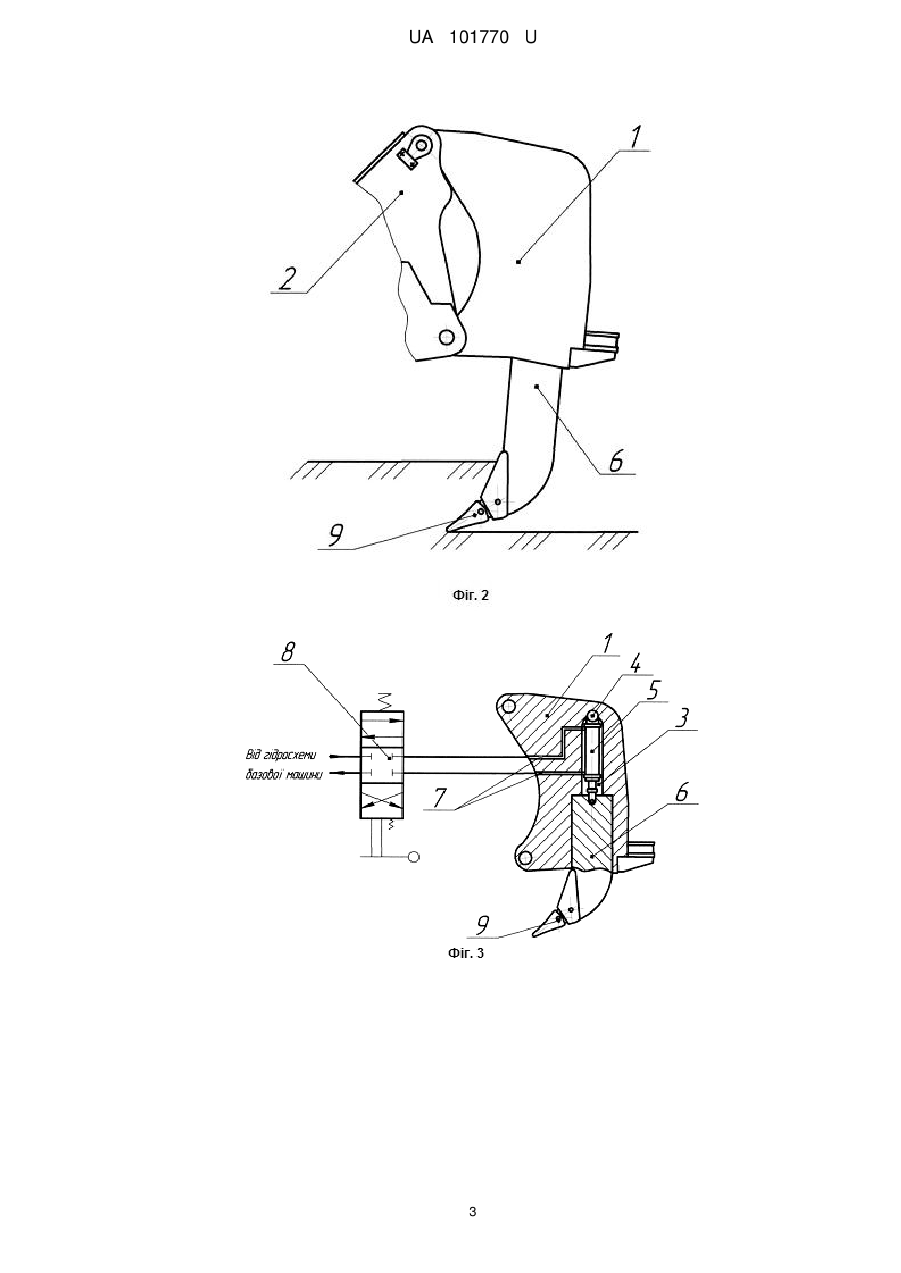

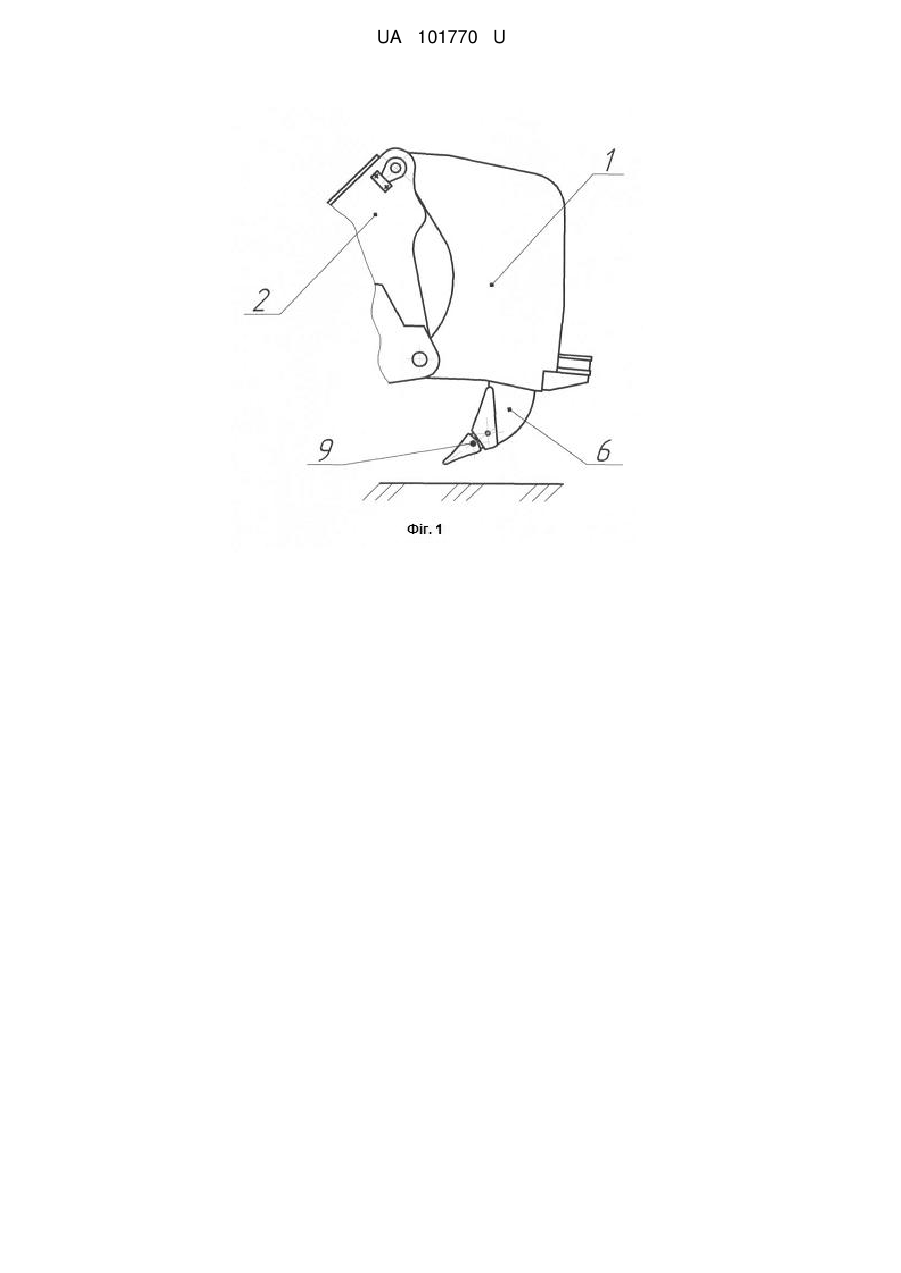

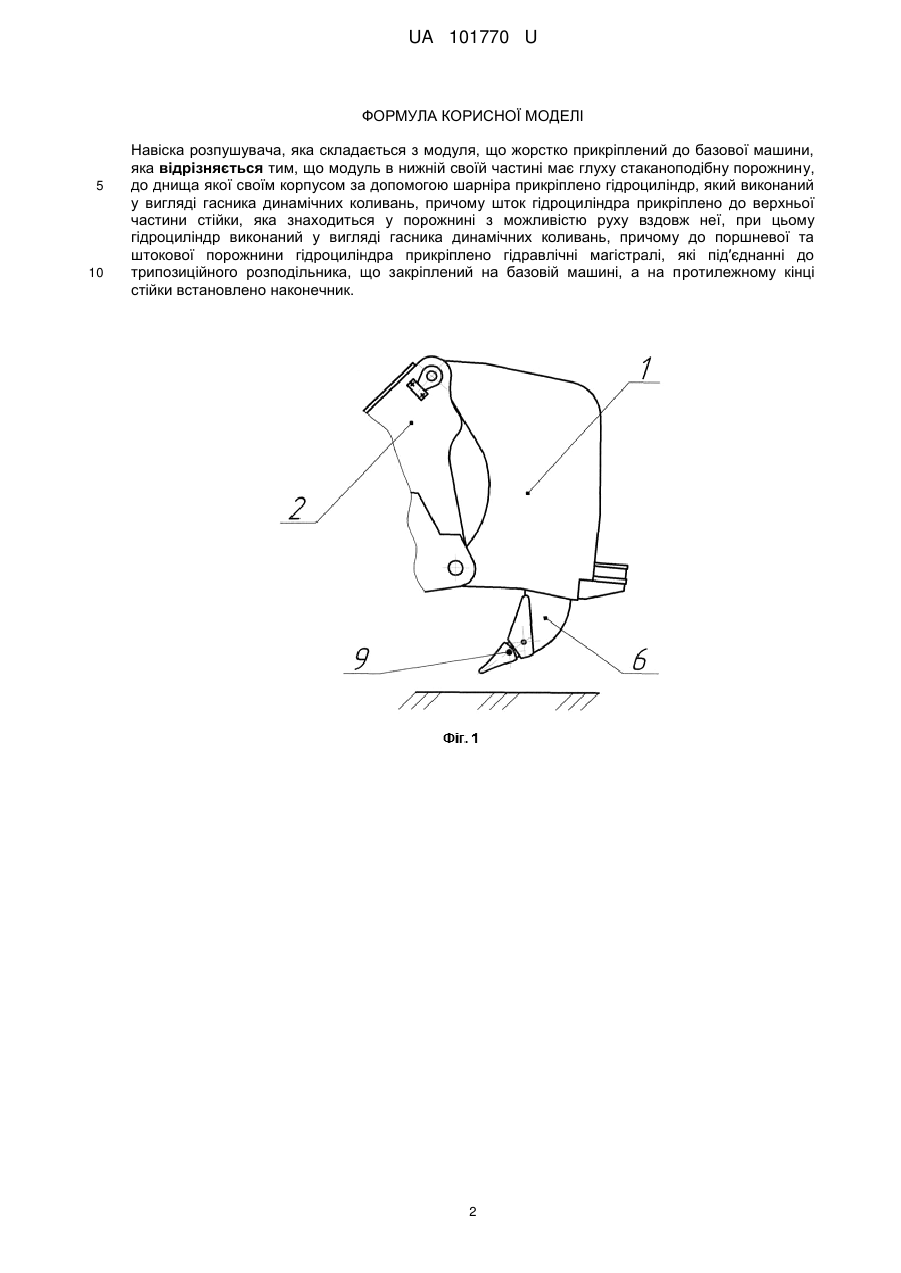

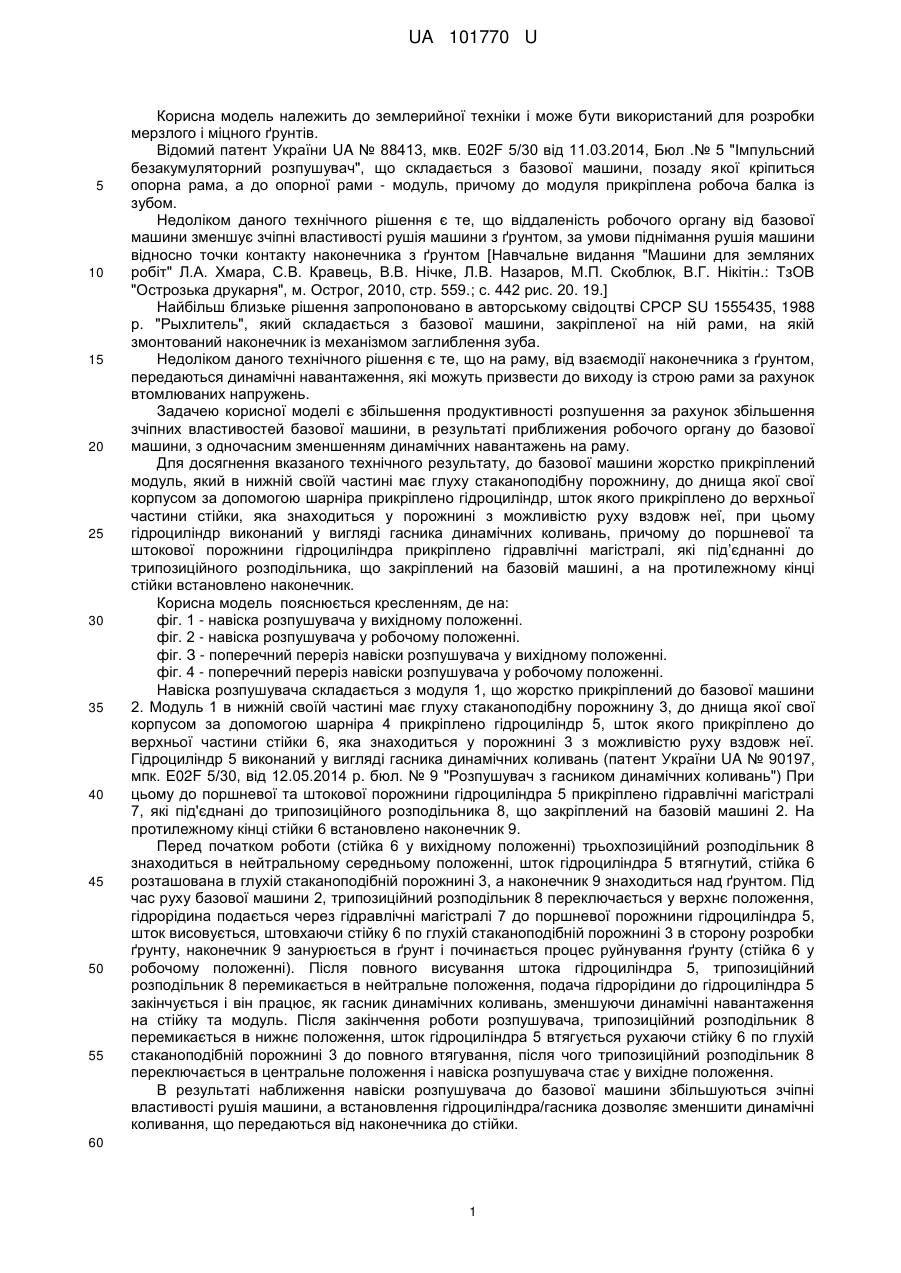

Реферат: Навіска розпушувача складається з модуля, що жорстко прикріплений до базової машини, причому модуль в нижній своїй частині має глуху стаканоподібну порожнину, до днища якої своїм корпусом за допомогою шарніра прикріплено гідроциліндр, який виконаний у вигляді гасника динамічних коливань, причому шток гідроциліндра прикріплено до верхньої частини стійки, яка знаходиться у порожнині з можливістю руху вздовж неї, при цьому гідроциліндр виконаний у вигляді гасника динамічних коливань, причому до поршневої та штокової порожнини гідроциліндра прикріплено гідравлічні магістралі, які під′єднанні до трипозиційного розподільника, що закріплений на базовій машині, а на протилежному кінці стійки встановлено наконечник. UA 101770 U (54) НАВІСКА РОЗПУШУВАЧА UA 101770 U UA 101770 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до землерийної техніки і може бути використаний для розробки мерзлого і міцного ґрунтів. Відомий патент України UA № 88413, мкв. E02F 5/30 від 11.03.2014, Бюл .№ 5 "Імпульсний безакумуляторний розпушувач", що складається з базової машини, позаду якої кріпиться опорна рама, а до опорної рами - модуль, причому до модуля прикріплена робоча балка із зубом. Недоліком даного технічного рішення є те, що віддаленість робочого органу від базової машини зменшує зчіпні властивості рушія машини з ґрунтом, за умови піднімання рушія машини відносно точки контакту наконечника з ґрунтом [Навчальне видання "Машини для земляних робіт" Л.А. Хмара, С.В. Кравець, В.В. Нічке, Л.В. Назаров, М.П. Скоблюк, В.Г. Нікітін.: ТзОВ "Острозька друкарня", м. Острог, 2010, стр. 559.; с. 442 рис. 20. 19.] Найбільш близьке рішення запропоновано в авторському свідоцтві СРСР SU 1555435, 1988 р. "Рыхлитель", який складається з базової машини, закріпленої на ній рами, на якій змонтований наконечник із механізмом заглиблення зуба. Недоліком даного технічного рішення є те, що на раму, від взаємодії наконечника з ґрунтом, передаються динамічні навантаження, які можуть призвести до виходу із строю рами за рахунок втомлюваних напружень. Задачею корисної моделі є збільшення продуктивності розпушення за рахунок збільшення зчіпних властивостей базової машини, в результаті приближения робочого органу до базової машини, з одночасним зменшенням динамічних навантажень на раму. Для досягнення вказаного технічного результату, до базової машини жорстко прикріплений модуль, який в нижній своїй частині має глуху стаканоподібну порожнину, до днища якої свої корпусом за допомогою шарніра прикріплено гідроциліндр, шток якого прикріплено до верхньої частини стійки, яка знаходиться у порожнині з можливістю руху вздовж неї, при цьому гідроциліндр виконаний у вигляді гасника динамічних коливань, причому до поршневої та штокової порожнини гідроциліндра прикріплено гідравлічні магістралі, які під’єднанні до трипозиційного розподільника, що закріплений на базовій машині, а на протилежному кінці стійки встановлено наконечник. Корисна модель пояснюється кресленням, де на: фіг. 1 - навіска розпушувача у вихідному положенні. фіг. 2 - навіска розпушувача у робочому положенні. фіг. З - поперечний переріз навіски розпушувача у вихідному положенні. фіг. 4 - поперечний переріз навіски розпушувача у робочому положенні. Навіска розпушувача складається з модуля 1, що жорстко прикріплений до базової машини 2. Модуль 1 в нижній своїй частині має глуху стаканоподібну порожнину 3, до днища якої свої корпусом за допомогою шарніра 4 прикріплено гідроциліндр 5, шток якого прикріплено до верхньої частини стійки 6, яка знаходиться у порожнині 3 з можливістю руху вздовж неї. Гідроциліндр 5 виконаний у вигляді гасника динамічних коливань (патент України UA № 90197, мпк. E02F 5/30, від 12.05.2014 р. бюл. № 9 "Розпушувач з гасником динамічних коливань") При цьому до поршневої та штокової порожнини гідроциліндра 5 прикріплено гідравлічні магістралі 7, які під'єднані до трипозиційного розподільника 8, що закріплений на базовій машині 2. На протилежному кінці стійки 6 встановлено наконечник 9. Перед початком роботи (стійка 6 у вихідному положенні) трьохпозиційний розподільник 8 знаходиться в нейтральному середньому положенні, шток гідроциліндра 5 втягнутий, стійка 6 розташована в глухій стаканоподібній порожнині 3, а наконечник 9 знаходиться над ґрунтом. Під час руху базової машини 2, трипозиційний розподільник 8 переключається у верхнє положення, гідрорідина подається через гідравлічні магістралі 7 до поршневої порожнини гідроциліндра 5, шток висовується, штовхаючи стійку 6 по глухій стаканоподібній порожнині 3 в сторону розробки ґрунту, наконечник 9 занурюється в ґрунт і починається процес руйнування ґрунту (стійка 6 у робочому положенні). Після повного висування штока гідроциліндра 5, трипозиційний розподільник 8 перемикається в нейтральне положення, подача гідрорідини до гідроциліндра 5 закінчується і він працює, як гасник динамічних коливань, зменшуючи динамічні навантаження на стійку та модуль. Після закінчення роботи розпушувача, трипозиційний розподільник 8 перемикається в нижнє положення, шток гідроциліндра 5 втягується рухаючи стійку 6 по глухій стаканоподібній порожнині 3 до повного втягування, після чого трипозиційний розподільник 8 переключається в центральне положення і навіска розпушувача стає у вихідне положення. В результаті наближення навіски розпушувача до базової машини збільшуються зчіпні властивості рушія машини, а встановлення гідроциліндра/гасника дозволяє зменшити динамічні коливання, що передаються від наконечника до стійки. 60 1 UA 101770 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Навіска розпушувача, яка складається з модуля, що жорстко прикріплений до базової машини, яка відрізняється тим, що модуль в нижній своїй частині має глуху стаканоподібну порожнину, до днища якої своїм корпусом за допомогою шарніра прикріплено гідроциліндр, який виконаний у вигляді гасника динамічних коливань, причому шток гідроциліндра прикріплено до верхньої частини стійки, яка знаходиться у порожнині з можливістю руху вздовж неї, при цьому гідроциліндр виконаний у вигляді гасника динамічних коливань, причому до поршневої та штокової порожнини гідроциліндра прикріплено гідравлічні магістралі, які під′єднанні до трипозиційного розподільника, що закріплений на базовій машині, а на протилежному кінці стійки встановлено наконечник. 2 UA 101770 U 3 UA 101770 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
