Робочий орган розпушувача

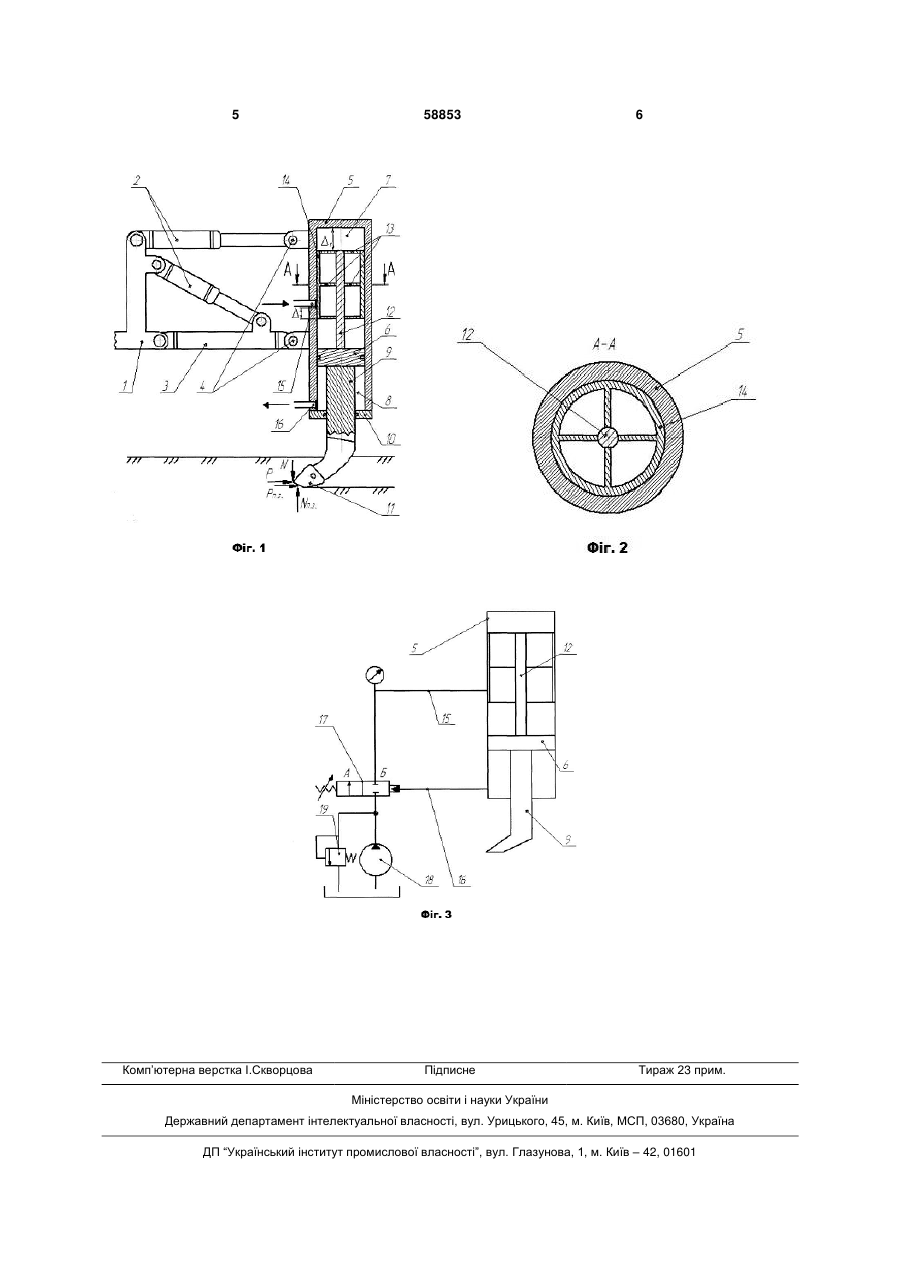

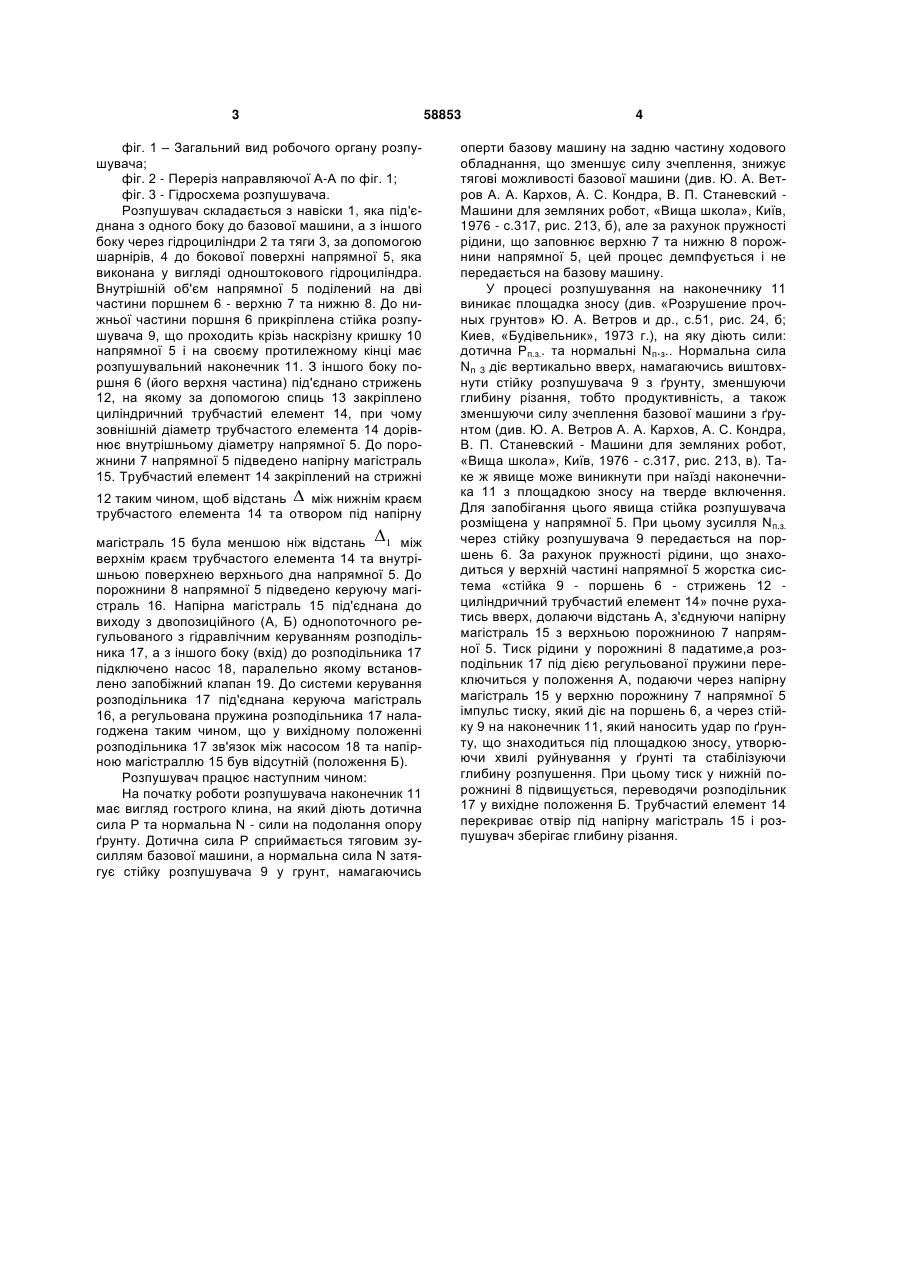

Робочий орган розпушувача, що містить гідроциліндр, гідророзподільник, насос та навіску, який відрізняється тим, що навіска прикріплена за допомогою шарнірів до бокової поверхні напрямної, яка виконана у вигляді одноштокового гідроциліндра, внутрішній об'єм якого поділений на верхню та нижню частини поршнем, до того ж до нижньої частини поршня прикріплена стійка розпушувача, що проходить крізь наскрізну кришку і на своєму протилежному кінці має розпушувальний наконечник, а з іншого боку поршня (його верхня частина) під'єднано стрижень, на якому за допомогою спиць закріплено циліндричний U 1 3 фіг. 1 – Загальний вид робочого органу розпушувача; фіг. 2 - Переріз направляючої А-А по фіг. 1; фіг. 3 - Гідросхема розпушувача. Розпушувач складається з навіски 1, яка під'єднана з одного боку до базової машини, а з іншого боку через гідроциліндри 2 та тяги 3, за допомогою шарнірів, 4 до бокової поверхні напрямної 5, яка виконана у вигляді одноштокового гідроциліндра. Внутрішній об'єм напрямної 5 поділений на дві частини поршнем 6 - верхню 7 та нижню 8. До нижньої частини поршня 6 прикріплена стійка розпушувача 9, що проходить крізь наскрізну кришку 10 напрямної 5 і на своєму протилежному кінці має розпушувальний наконечник 11. З іншого боку поршня 6 (його верхня частина) під'єднано стрижень 12, на якому за допомогою спиць 13 закріплено циліндричний трубчастий елемент 14, при чому зовнішній діаметр трубчастого елемента 14 дорівнює внутрішньому діаметру напрямної 5. До порожнини 7 напрямної 5 підведено напірну магістраль 15. Трубчастий елемент 14 закріплений на стрижні 12 таким чином, щоб відстань  між нижнім краєм трубчастого елемента 14 та отвором під напірну магістраль 15 була меншою ніж відстань 1 між верхнім краєм трубчастого елемента 14 та внутрішньою поверхнею верхнього дна напрямної 5. До порожнини 8 напрямної 5 підведено керуючу магістраль 16. Напірна магістраль 15 під'єднана до виходу з двопозиційного (А, Б) однопоточного регульованого з гідравлічним керуванням розподільника 17, а з іншого боку (вхід) до розподільника 17 підключено насос 18, паралельно якому встановлено запобіжний клапан 19. До системи керування розподільника 17 під'єднана керуюча магістраль 16, а регульована пружина розподільника 17 налагоджена таким чином, що у вихідному положенні розподільника 17 зв'язок між насосом 18 та напірною магістраллю 15 був відсутній (положення Б). Розпушувач працює наступним чином: На початку роботи розпушувача наконечник 11 має вигляд гострого клина, на який діють дотична сила Р та нормальна N - сили на подолання опору ґрунту. Дотична сила Р сприймається тяговим зусиллям базової машини, а нормальна сила N затягує стійку розпушувача 9 у грунт, намагаючись 58853 4 оперти базову машину на задню частину ходового обладнання, що зменшує силу зчеплення, знижує тягові можливості базової машини (див. Ю. А. Ветров А. А. Кархов, А. С. Кондра, В. П. Станевский Машини для земляних робот, «Вища школа», Київ, 1976 - с.317, рис. 213, б), але за рахунок пружності рідини, що заповнює верхню 7 та нижню 8 порожнини напрямної 5, цей процес демпфується і не передається на базову машину. У процесі розпушування на наконечнику 11 виникає площадка зносу (див. «Розрушение прочных грунтов» Ю. А. Ветров и др., с.51, рис. 24, б; Киев, «Будівельник», 1973 г.), на яку діють сили: дотична Рп.з.. та нормальні Nп.з.. Нормальна сила Nn 3 діє вертикально вверх, намагаючись виштовхнути стійку розпушувача 9 з ґрунту, зменшуючи глибину різання, тобто продуктивність, а також зменшуючи силу зчеплення базової машини з ґрунтом (див. Ю. А. Ветров А. А. Кархов, А. С. Кондра, В. П. Станевский - Машини для земляних робот, «Вища школа», Київ, 1976 - с.317, рис. 213, в). Таке ж явище може виникнути при наїзді наконечника 11 з площадкою зносу на тверде включення. Для запобігання цього явища стійка розпушувача розміщена у напрямної 5. При цьому зусилля Nп.з. через стійку розпушувача 9 передається на поршень 6. За рахунок пружності рідини, що знаходиться у верхній частині напрямної 5 жорстка система «стійка 9 - поршень 6 - стрижень 12 циліндричний трубчастий елемент 14» почне рухатись вверх, долаючи відстань А, з'єднуючи напірну магістраль 15 з верхньою порожниною 7 напрямної 5. Тиск рідини у порожнині 8 падатиме,а розподільник 17 під дією регульованої пружини переключиться у положення А, подаючи через напірну магістраль 15 у верхню порожнину 7 напрямної 5 імпульс тиску, який діє на поршень 6, а через стійку 9 на наконечник 11, який наносить удар по ґрунту, що знаходиться під площадкою зносу, утворюючи хвилі руйнування у ґрунті та стабілізуючи глибину розпушення. При цьому тиск у нижній порожнині 8 підвищується, переводячи розподільник 17 у вихідне положення Б. Трубчастий елемент 14 перекриває отвір під напірну магістраль 15 і розпушувач зберігає глибину різання. 5 Комп’ютерна верстка І.Скворцова 58853 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
