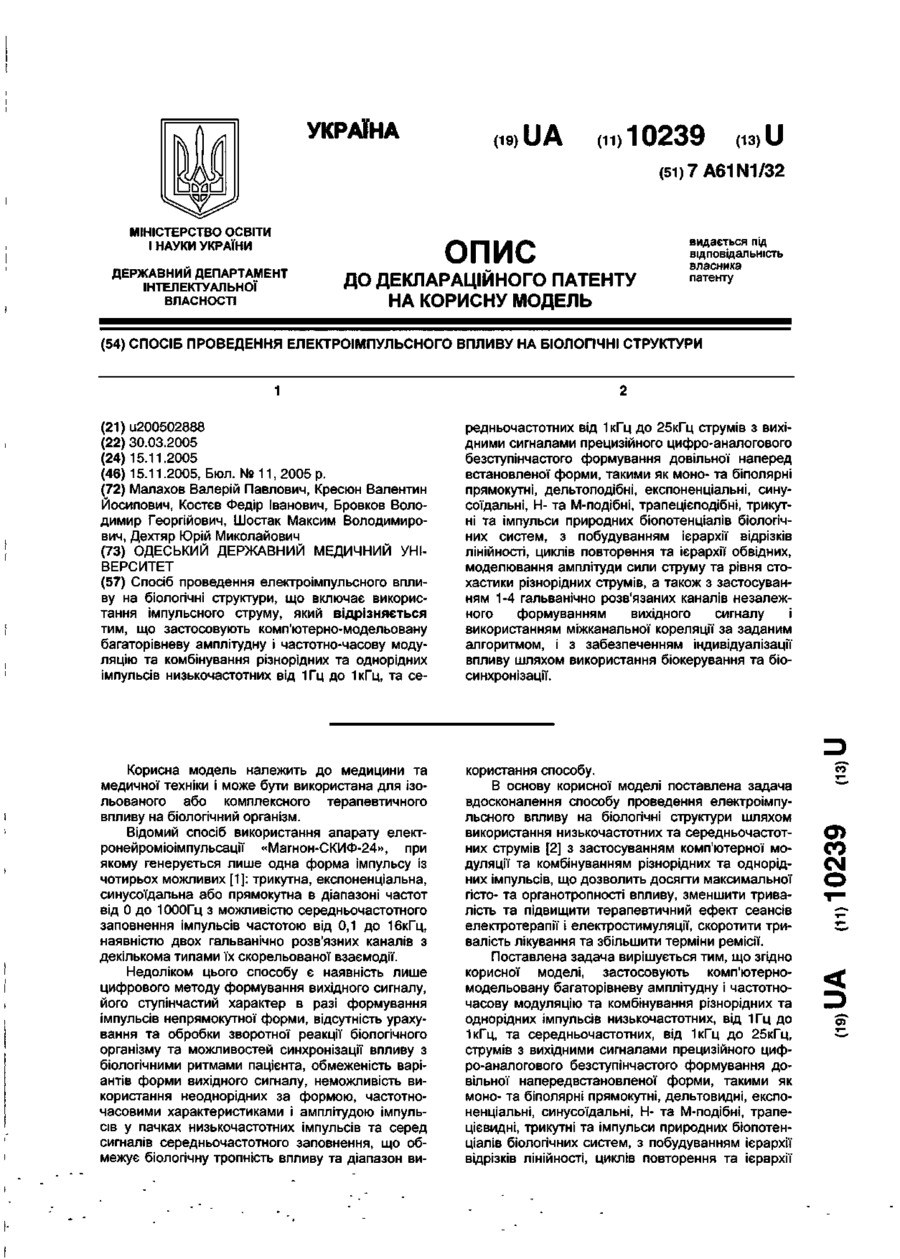

Спосіб проведення електроімпульсного впливу на біологічні структури

Спосіб проведення електроімпульсного впливу на біологічні структури, що включає використання імпульсного струму, який відрізняється тим, що застосовують комп'ютерно-модельовану багаторівневу амплітудну і частотно-часову модуляцію та комбінування різнорідних та однорідних імпульсів низькочастотних від 1 Гц до 1 кГц, та се редньочастотних від 1кГц до 25кГц струмів з вихідними сигналами прецизійного цифро-аналогового безступінчастого формування довільної наперед встановленої форми, такими як моно- та біполярні прямокутні, дельтоподібні, експоненціальні, синусоїдальні, Н- та М-подібні, трапецієподібні, трикутні та імпульси природних біопотенціалів біологічних систем, з побудуванням ієрархії відрізків лінійності, циклів повторення та ієрархії обвідних, моделювання амплітуди сили струму та рівня стохастики різнорідних струмів, а також з застосуванням 1-4 гальванічно розв'язаних каналів незалежного формуванням вихідного сигналу і використанням міжканальної кореляції за заданим алгоритмом, і з забезпеченням індивідуалізації впливу шляхом використання біокерування та біосинхронізації. Корисна модель належить до медицини та медичної техніки і може бути використана для ізольованого або комплексного терапевтичного впливу на біологічний організм. Відомий спосіб використання апарату електронейроміоімпульсації «Магнон-СКИФ-24», при якому генерується лише одна форма імпульсу із чотирьох можливих [1]: трикутна, експоненціальна, синусоїдальна або прямокутна в діапазоні частот від 0 до 1000Гц з можливістю середньочастотного заповнення імпульсів частотою від 0,1 до 16кГц, наявністю двох гальванічно розв'язних каналів з декількома типами їх скорельованої взаємодії. Недоліком цього способу є наявність лише цифрового методу формування вихідного сигналу, його ступінчастий характер в разі формування імпульсів непрямокутної форми, відсутність урахування та обробки зворотної реакції біологічного організму та можливостей синхронізації впливу з біологічними ритмами пацієнта, обмеженість варіантів форми вихідного сигналу, неможливість використання неоднорідних за формою, частотночасовими характеристиками і амплітудою імпульсів у пачках низькочастотних імпульсів та серед сигналів середньочастотного заповнення, що обмежує біологічну тропність впливу та діапазон ви користання способу. В основу корисної моделі поставлена задача вдосконалення способу проведення електроімпульсного впливу на біологічні структури шляхом використання низькочастотних та середньочастотних струмів [2] з застосуванням комп'ютерної модуляції та комбінуванням різнорідних та однорідних імпульсів, що дозволить досягти максимальної гісто- та органотропності впливу, зменшити тривалість та підвищити терапевтичний ефект сеансів електротерапії і електростимуляції, скоротити тривалість лікування та збільшити терміни ремісії. Поставлена задача вирішується тим, що згідно корисної моделі, застосовують комп'ютерномодельовану багаторівневу амплітудну і частотночасову модуляцію та комбінування різнорідних та однорідних імпульсів низькочастотних, від 1 Гц до 1кГц, та середньочастотних, від 1кГц до 25кГц, струмів з вихідними сигналами прецизійного цифро-аналогового безступінчастого формування довільної напередвстановленої форми, такими як моно- та біполярні прямокутні, дельтовидні, експоненціальні, синусоїдальні, Н- та М-подібні, трапецієвидні, трикутні та імпульси природних біопотенціалів біологічних систем, з побудуванням ієрархії відрізків лінійності, циклів повторення та ієрархії (73) ОДЕСЬКИЙ Д Е Р Ж А В Н И Й М Е Д И Ч Н И Й УНІВЕРСИТЕТ СО 10239 обгинаючих моделювання амплітуди, сили струму алгоритмі, встановлюють обгинаючі моделювання та рівня стохастики різнорідних струмів, а також з амплітуди, сили струму і рівню стохастики та їх застосуванням 1-4 гальванічно розв'язаних каналів ієрархію Застосовують пристрої знімання біометнезалежного формуванням вихідного сигналу і ричної інформації - електроди або датчики, номівикористанням міжканальної кореляції за заданим нальні та ДІЙСНІ метрологічні характеристики яких алгоритмом і з забезпеченням індивідуалізації є оптимальними для здійснення контролю та дивпливу шляхом використання бюкерування та бюнамічного аналізу ефективності дії імпульсної елесинхронізацм ктротерапії ВІДПОВІДНО ДО метрологічних характеристик використаних пристроїв знімання Спосіб виконується наступним чином біометричної інформації, вказують діапазон змін За допомогою комп'ютерної програми або запараметрів біологічного зворотного зв'язку або собів керування апаратури контролю електроімпуфізіологічних процесів, що контролюються, та у льсного впливу першим етапом в запропоновановідношенні яких проводиться синхронізація дії і му способі проводять вибір або моделювання рівень кореляції між їх змінами та ВІДПОВІДНИМИ форм імпульсів, тропність та характеристики ди коливаннями параметрів вихідних сигналів електяких відповідають цільовому призначенню та очіроімпульсного впливу куваному біологічному і терапевтичному ефекту Наступним етапом проводять програмування Безпосередньо перед використанням електропослідовностей аналогічних та різнорідних імпультерапевтичного впливу визначають індивідуальну сів у пачках, їх тривалості, амплітуди, полярності чутливість організму у відношенні фізіотерапевтита частоти, а також величин пауз між ними, підбір чного фактору [3] та ступінь кореляції між застосопачок та, якщо потрібно, середньочастотного заваними гальванічно розв'язаними каналами - від повнення пачок, форма, амплітуда, частота та простішої за типом „біжуча хвиля" до складномополярність імпульсів якого також відбираються дульованої інтерференції вищезазначеним чином, або проводять вибір паПриклад конкретного використання способу чок імпульсів із напередвстановлених програмним Хворий Т , 45 років, поступив до урологічної забезпеченням чи засобами керування апаратури КЛІНІКИ планово зі скаргами на постійну ниючу біль контролю електроімпульсного впливу ПОСЛІДОВу промежині, надлобковій ДІЛЯНЦІ, порушення ереНІСТЬ неоднорідних імпульсів та їх частотно-часові ктильної функції, прискорення сечовипускання, і амплітудні характеристики встановлюються в зниження працездатності Вказані скарги відзначає залежності від органів, структур та тканин, на які протягом останніх 15 років Неодноразово проховпливають Так, при ПОСЛІДОВНІЙ ритмічній ди нейдив амбулаторне, стаціонарне та санаторноротропними прямокутними імпульсними струмами курортне лікування, суттєвого покращення стану з меншими величинами пауз, ніж рефракторний не було Діагноз хронічний атонічний абактеріальперіод мембран аксонів нервового волокна (менш ний простатит В комплексне лікування хворого ніж 1мс), перший з імпульсів викличе потенціал дії було включено два курси по 10 сеансів електротенервового волокна, але наступний, ВІДПОВІДНО ДО рапії запропонованим способом щодня з викорисфізіологічних особливостей нервових волокон, танням трансректальної та надлобкової зон прирозповсюдження збудження не викличе Таким кладання Вибір форм та характеристик імпульсів чином, доцільно у ПОСЛІДОВНОСТІ імпульсів при невідбувався з врахуванням індивідуальних особлизмінності частоти їх слідування, наступним імпульвостей організму та особливостей патогенезу засом у ланцюгу встановити мютропний або вазотхворювання, застосовувались модульовані за амропний імпульси, які незалежно від нейротропних плітудою, частотою та тривалістю три варіанти учинять вплив на ВІДПОВІДНІ морфопстолопчні форми імпульсів мютропної ди відносно гладких і структури попереково-смугастих мязів та два варіанти нейротропної ди У алгоритм впливу внесені ЦИКЛІЧНІ Третім етапом проводять вибір груп пачок імта ЛІНІЙНІ інтервали шумового спектру, а також пульсів з деяких напередвстановлених або застодекілька циклів з середньочастотним заповненням совують формування груп зі створених пачок імпуодного із нейротропних та двох із мютропних імпульсів, визначають їх ЛІНІЙНІСТЬ та ЦИКЛІЧНІСТЬ, ПОТІМ льсів Інтенсивність впливу корегувалася біологічза допомогою програмного забезпечення провоним зворотнім зв'язком із імпедансом тканин між дять амплітудну, частотну та часову модуляцію, електродами Застосовувалися два гальванічно яка може відбуватися як у межах пачки, так й серозв'язних канали з кореляцією дії за типом модуред груп або послідовностей груп пачок Провольованої інтерференції [4] дять формування послідовностей груп пачок імпульсів та їх модуляцію, вказують їх ЦИКЛІЧНІСТЬ або Ефективність лікування підтверджує нормаліЛІНІЙНІСТЬ Якщо необхідно, довільно включають у зація показників секрету передміхурової залози, групи або їх ПОСЛІДОВНОСТІ елементи режиму Котца спермограми, доплерографічної картини вен Сан- ПОСЛІДОВНІСТЬ імпульсів декількох форм, амплітуторінієвого та простатичного венних сплетінь, дада, частота та тривалість яких стохастично змінюних трансректального УЗД, регресія суб'єктивних ються у часі ВІДПОВІДНО до встановлених ЛІМІТІВ патологічних відчуттів у хворого, покращення секрівня шумового спектру суальної функції, працездатності, соціальної адаптації та якості життя хворого Останнім етапом встановлюють алгоритм порядку слідування модульованих груп імпульсів та Хворий Б , 37 років, поступив в урологічне відїх послідовностей, за допомогою програмного заділення у зв'язку з нирковою колькою, яку відзнабезпечення або засобів керування апаратури кончає утретє в житті Страждає сечокам яною хворотролю електроімпульсного впливу вказують частобою протягом останніх 9 років При обстеженні у ту повторення груп та послідовностей груп в КЛІНІЦІ виявлено конкремент нижньої третини пра 10239 плексний вплив на декілька пстоморфолопчних структур організму одночасно дією лише одного преформованого фізичного фактору ВІДПОВІДНО ДО ВІДОМИХ закономірностей функціонування живих систем, неоднакової тимчасової чутливості різних систем організму відносно дії імпульсної електротерапії, різноманітних варіантів індивідуальної чутливості та біологічних ритмів конкретного організму. Запропонований спосіб дозволяє застосовувати будь-які з існуючих варіантів низько- та середньочастотного впливу імпульсним електричалгоритм впливу внесені ЦИКЛІЧНІ та ЛІНІЙНІ інтерним струмом на суттєво новому рівні з застосували шумового спектру, а також цикли з середньованням відомих принципів дії преформованих фічастотним заповненням одного з мютропних та зичних факторів на біологічні структури ЦІЛІСНОГО одного з нейротропних імпульсів. Застосовувалися організму. два гальванічно розв'язних канали з кореляцією дії Джерела інформації: між ними за типом "біжучої хвилі" Інтенсивність 1. Технічний паспорт до апарату електронейвпливу коректувалася біологічним зворотнім зв'язромюімпульсаци «Магнон-СКИФ-24», ком з імпедансом тканин між електродами [5] та http.//magnon.ru/skif.htm. синхронізувалася з пульсограмою пацієнта. 2. Медицинская аппаратура. Принципы действия и применения /Л.С. Годлевский, В.И. Кресюн, Ефективність лікування демонструє відхоА.В Садлий, В.В. Грубник, Н.Р. Баязитов, С И . дження конкременту після другого сеансу електроЛоскутов. -Одесса: Нептун-Технология, 2002. терапії, підтверджене даними УЗД, регресія суб'єк392с .ил. 180, табл.8. тивних патологічних відчуттів у хворого. В порівнянні з прототипом, запропонований 3. Улащик В.С Введение в теоретические осспосіб дозволяє виконувати електроімпульсний новы физической терапии -Мн.. Наука и техника, вплив на біологічні структури з довільною формою 1981 -238с вихідного сигналу прецизійного безступінчастого 4. Котов Д А., Осипом А.Н., Бондарик В.М. Сицифро-аналогового формування та варіабельнісстема электродов для многоканальной электротю ПОСЛІДОВНОСТІ різнорідних та однорідних імпунейростимуляции // Известия Белорусской инжельсів будь-якої форми в пачках, групах пачок та нерной академии. -2001. -№1 (11)3-С. 149 послідовностях груп пачок, що дає можливість 5. Перспективные направления в технике элепроводити цілеспрямовану електроімпульсну тектростимуляции /А.Н. Осипов, С.К. Дик, Л.П Гулерапію з максимальною тропністю до органів, ткавич, Е И Лужинская, С.Г. Яшин// Курортные факнин та структур організму, зменшити терапевтичні торы и здоровье человека. Матер конф /Под дозування та тривалість процедур електроімпульред B.C. Улащика. -Барановичи: Баранов. Уксної терапії, застосовувати багатоцільовий комрупн. Тип., 2002. -С.271. вого сечоводу розміром до 10мм. Діагноз: Сечокам'яна хвороба. Конкремент нижньої третини правого сечоводу. Правостороння ниркова колька. В комплексне лікування хворого було включено 10 сеансів електротерапії зазначеним способом на надлобкову та пахвову ділянки щодня. Вибір форм та характеристик імпульсів відбувався з врахуванням особливостей патогенезу захворювання, застосовувалися модульовані за амплітудою, частотою та тривалістю два варіанти форми імпульсів мютропної дії та два варіанти нейротропної дм. У Комп'ютерна верстка Л Литвиненко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
