Канал вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи

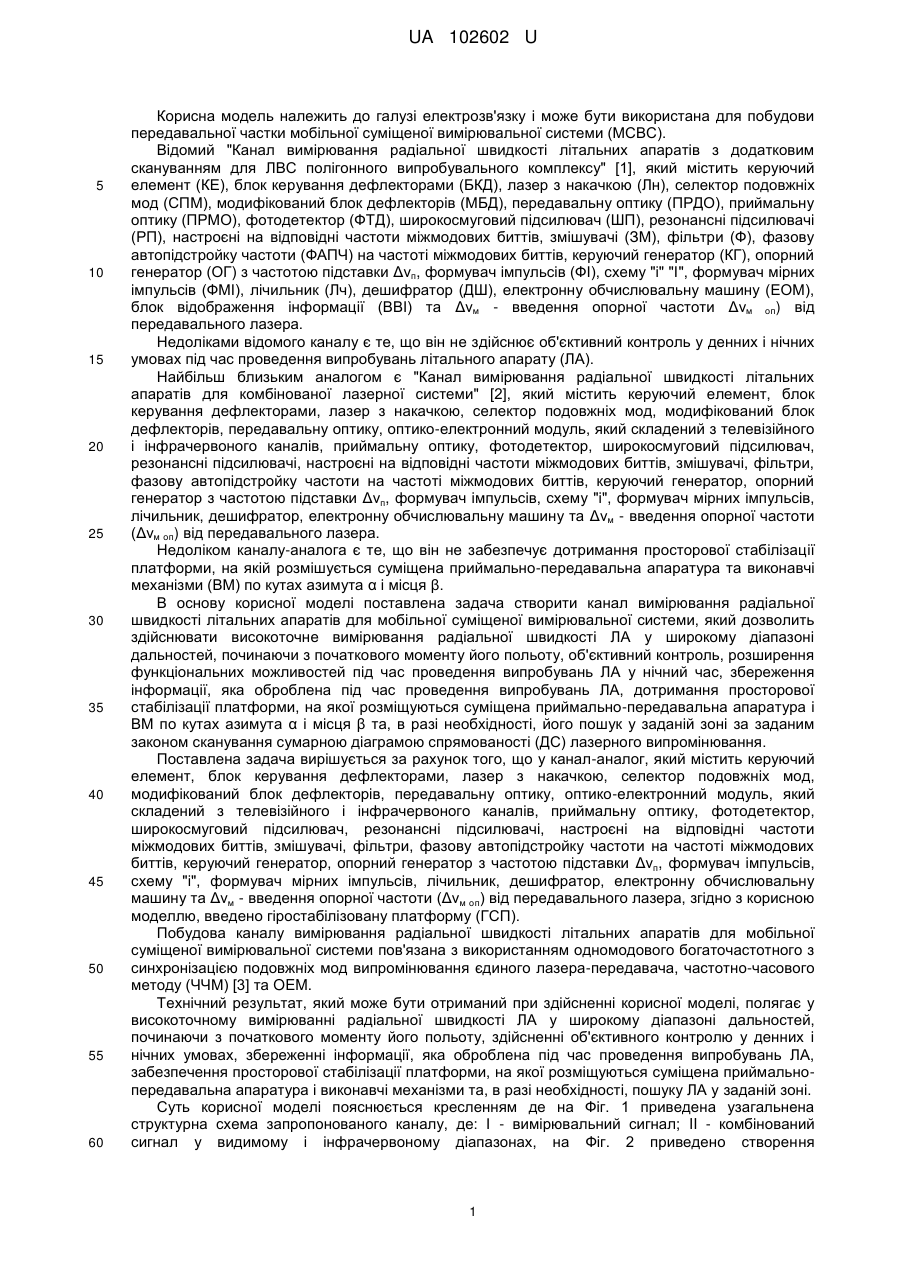

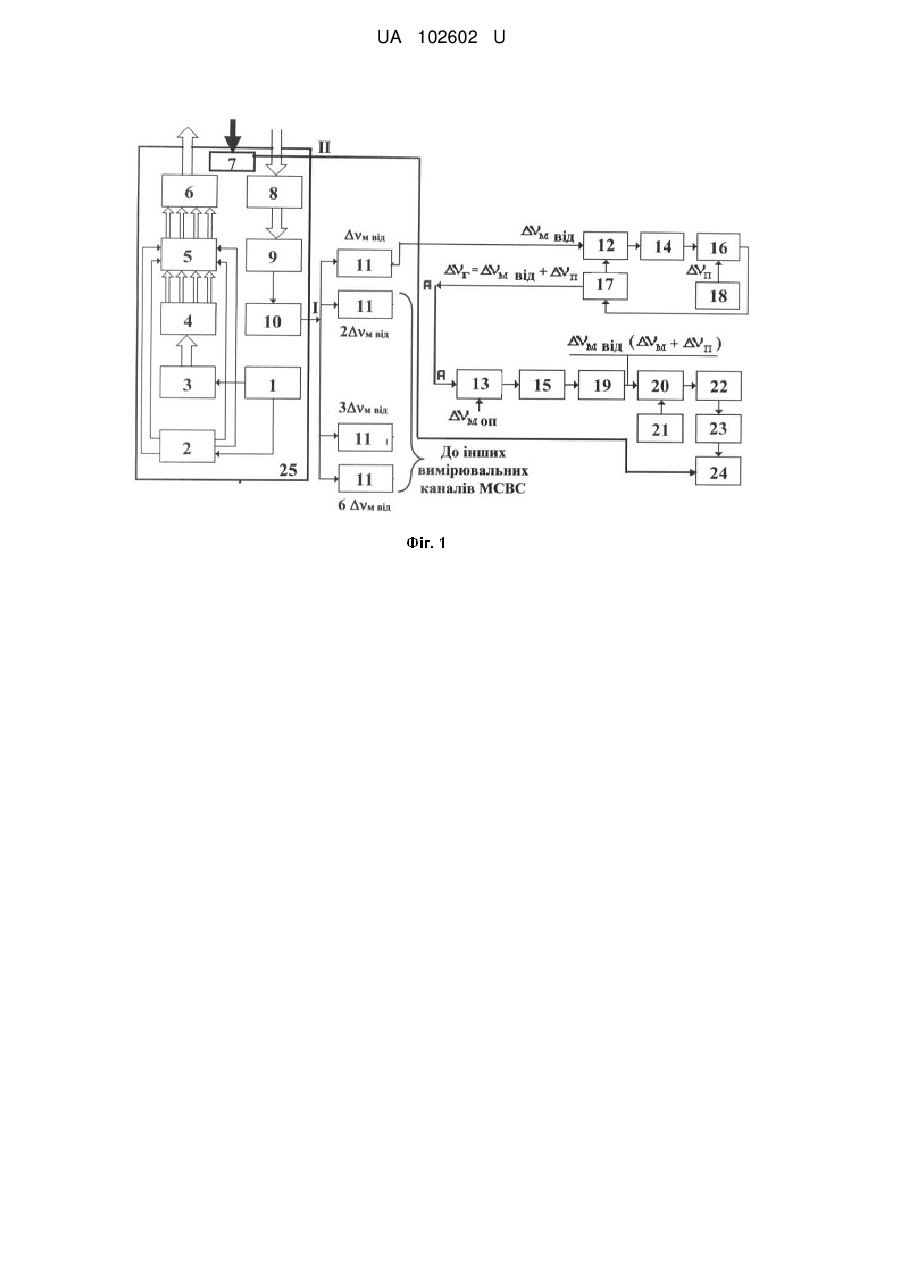

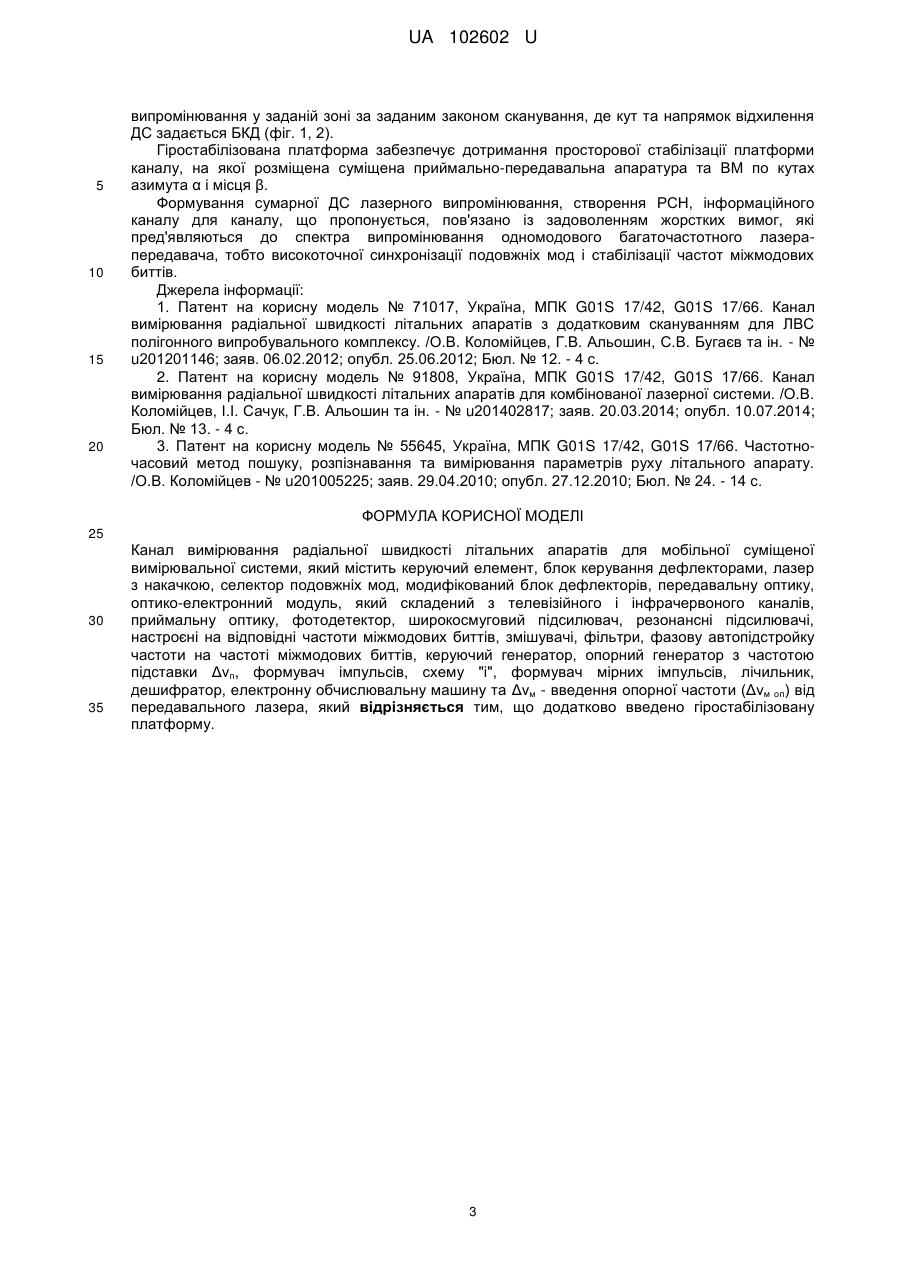

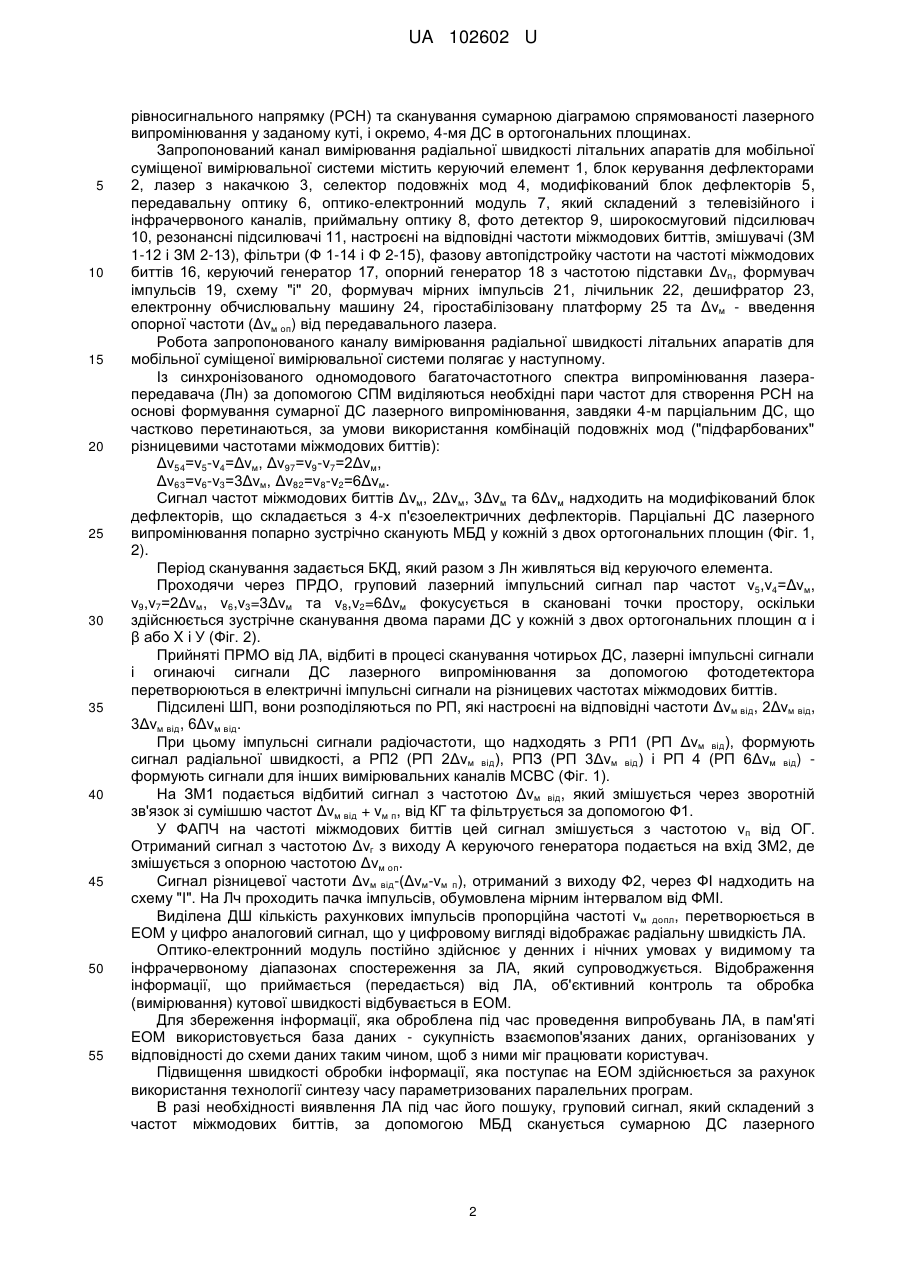

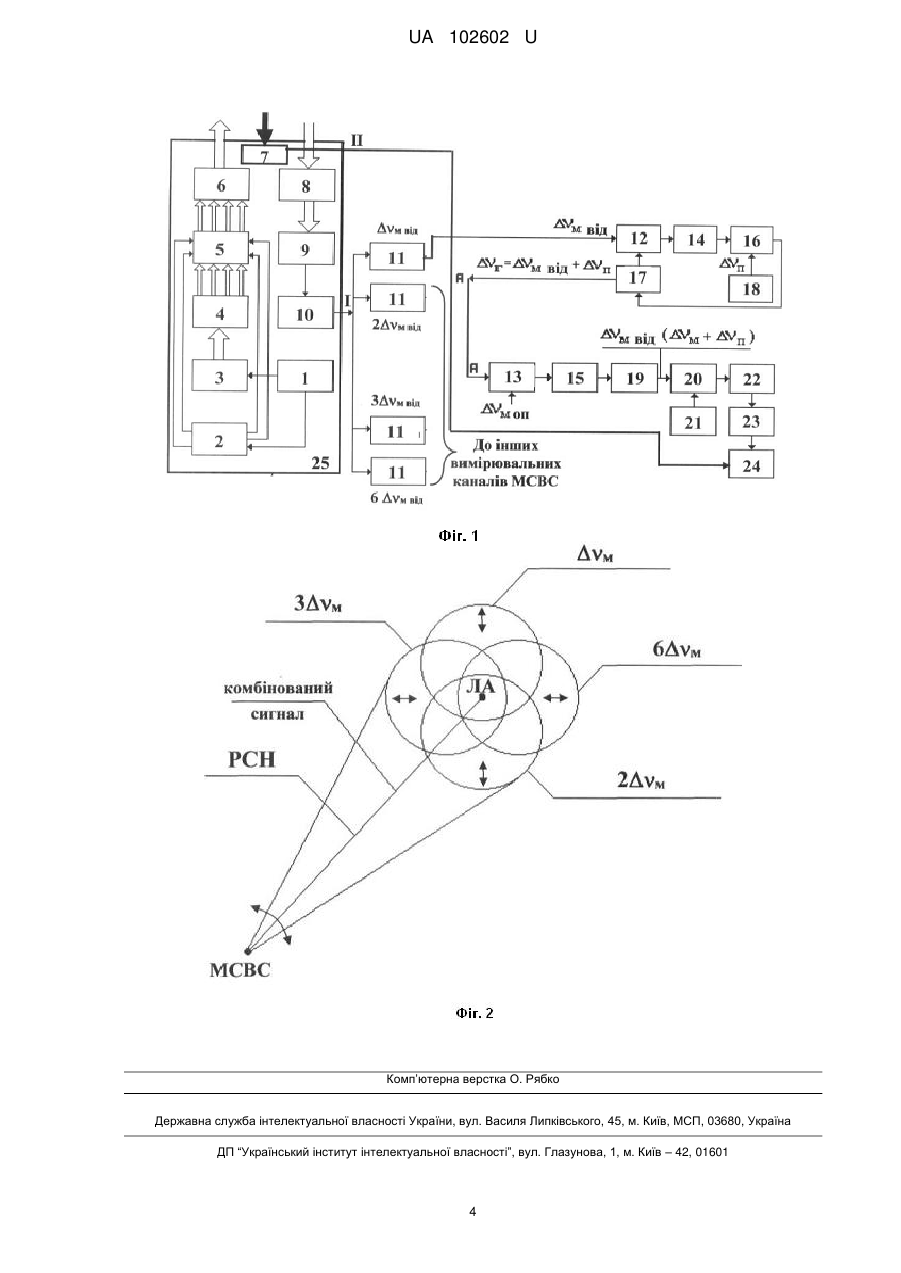

Реферат: Канал вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину та Δνм - введення опорної частоти (Δνм оп) від передавального лазера. Додатково введено гіростабілізовану платформу. UA 102602 U (12) UA 102602 U UA 102602 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі електрозв'язку і може бути використана для побудови передавальної частки мобільної суміщеної вимірювальної системи (МСВС). Відомий "Канал вимірювання радіальної швидкості літальних апаратів з додатковим скануванням для ЛВС полігонного випробувального комплексу" [1], який містить керуючий елемент (КЕ), блок керування дефлекторами (БКД), лазер з накачкою (Лн), селектор подовжніх мод (СПМ), модифікований блок дефлекторів (МБД), передавальну оптику (ПРДО), приймальну оптику (ПРМО), фотодетектор (ФТД), широкосмуговий підсилювач (ШП), резонансні підсилювачі (РП), настроєні на відповідні частоти міжмодових биттів, змішувачі (ЗМ), фільтри (Ф), фазову автопідстройку частоти (ФАПЧ) на частоті міжмодових биттів, керуючий генератор (КГ), опорний генератор (ОГ) з частотою підставки Δνп, формувач імпульсів (ФІ), схему "і" "І", формувач мірних імпульсів (ФМІ), лічильник (Лч), дешифратор (ДШ), електронну обчислювальну машину (ЕОМ), блок відображення інформації (ВВІ) та Δνм - введення опорної частоти Δνм οп) від передавального лазера. Недоліками відомого каналу є те, що він не здійснює об'єктивний контроль у денних і нічних умовах під час проведення випробувань літального апарату (ЛА). Найбільш близьким аналогом є "Канал вимірювання радіальної швидкості літальних апаратів для комбінованої лазерної системи" [2], який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину та Δνм - введення опорної частоти (Δνм οп) від передавального лазера. Недоліком каналу-аналога є те, що він не забезпечує дотримання просторової стабілізації платформи, на якій розмішується суміщена приймально-передавальна апаратура та виконавчі механізми (ВМ) по кутах азимута α і місця β. В основу корисної моделі поставлена задача створити канал вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи, який дозволить здійснювати високоточне вимірювання радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, об'єктивний контроль, розширення функціональних можливостей під час проведення випробувань ЛА у нічний час, збереження інформації, яка оброблена під час проведення випробувань ЛА, дотримання просторової стабілізації платформи, на якої розміщуються суміщена приймально-передавальна апаратура і ВМ по кутах азимута α і місця β та, в разі необхідності, його пошук у заданій зоні за заданим законом сканування сумарною діаграмою спрямованості (ДС) лазерного випромінювання. Поставлена задача вирішується за рахунок того, що у канал-аналог, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину та Δνм - введення опорної частоти (Δνм οп) від передавального лазера, згідно з корисною моделлю, введено гіростабілізовану платформу (ГСП). Побудова каналу вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи пов'язана з використанням одномодового богаточастотного з синхронізацією подовжніх мод випромінювання єдиного лазера-передавача, частотно-часового методу (ЧЧМ) [3] та OEM. Технічний результат, який може бути отриманий при здійсненні корисної моделі, полягає у високоточному вимірюванні радіальної швидкості ЛА у широкому діапазоні дальностей, починаючи з початкового моменту його польоту, здійсненні об'єктивного контролю у денних і нічних умовах, збереженні інформації, яка оброблена під час проведення випробувань ЛА, забезпечення просторової стабілізації платформи, на якої розміщуються суміщена приймальнопередавальна апаратура і виконавчі механізми та, в разі необхідності, пошуку ЛА у заданій зоні. Суть корисної моделі пояснюється кресленням де на Фіг. 1 приведена узагальнена структурна схема запропонованого каналу, де: І - вимірювальний сигнал; II - комбінований сигнал у видимому і інфрачервоному діапазонах, на Фіг. 2 приведено створення 1 UA 102602 U 5 10 15 20 25 30 35 40 45 50 55 рівносигнального напрямку (РСН) та сканування сумарною діаграмою спрямованості лазерного випромінювання у заданому куті, і окремо, 4-мя ДС в ортогональних площинах. Запропонований канал вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи містить керуючий елемент 1, блок керування дефлекторами 2, лазер з накачкою 3, селектор подовжніх мод 4, модифікований блок дефлекторів 5, передавальну оптику 6, оптико-електронний модуль 7, який складений з телевізійного і інфрачервоного каналів, приймальну оптику 8, фото детектор 9, широкосмуговий підсилювач 10, резонансні підсилювачі 11, настроєні на відповідні частоти міжмодових биттів, змішувачі (ЗМ 1-12 і ЗМ 2-13), фільтри (Ф 1-14 і Φ 2-15), фазову автопідстройку частоти на частоті міжмодових биттів 16, керуючий генератор 17, опорний генератор 18 з частотою підставки Δνп, формувач імпульсів 19, схему "і" 20, формувач мірних імпульсів 21, лічильник 22, дешифратор 23, електронну обчислювальну машину 24, гіростабілізовану платформу 25 та Δνм - введення опорної частоти (Δνм οп) від передавального лазера. Робота запропонованого каналу вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи полягає у наступному. Із синхронізованого одномодового багаточастотного спектра випромінювання лазерапередавача (Лн) за допомогою СПМ виділяються необхідні пари частот для створення РСН на основі формування сумарної ДС лазерного випромінювання, завдяки 4-м парціальним ДС, що частково перетинаються, за умови використання комбінацій подовжніх мод ("підфарбованих" різницевими частотами міжмодових биттів): Δν54=ν5-ν4=Δνм, Δν97=ν9-ν7=2Δνм, Δν63=ν6-ν3=3Δνм, Δν82=ν8-ν2=6Δνм. Сигнал частот міжмодових биттів Δνм, 2Δνм, 3Δνм та 6Δνм надходить на модифікований блок дефлекторів, що складається з 4-х п'єзоелектричних дефлекторів. Парціальні ДС лазерного випромінювання попарно зустрічно сканують МБД у кожній з двох ортогональних площин (Фіг. 1, 2). Період сканування задається БКД, який разом з Лн живляться від керуючого елемента. Проходячи через ПРДО, груповий лазерний імпульсний сигнал пар частот ν5,ν4=Δνм, ν9,ν7=2Δνм, v6,v3=3Δνм та v8,v2=6Δνм фокусується в скановані точки простору, оскільки здійснюється зустрічне сканування двома парами ДС у кожній з двох ортогональних площин α і β або X і У (Фіг. 2). Прийняті ПРМО від ЛА, відбиті в процесі сканування чотирьох ДС, лазерні імпульсні сигнали і огинаючі сигнали ДС лазерного випромінювання за допомогою фотодетектора перетворюються в електричні імпульсні сигнали на різницевих частотах міжмодових биттів. Підсилені ШП, вони розподіляються по РП, які настроєні на відповідні частоти Δνм від, 2Δνм від, 3Δνм від, 6Δνм від. При цьому імпульсні сигнали радіочастоти, що надходять з РП1 (РП Δνм від), формують сигнал радіальної швидкості, а РП2 (РП 2Δνм від), РПЗ (РП 3Δνм від) і РП 4 (РП 6Δνм від) формують сигнали для інших вимірювальних каналів МСВС (Фіг. 1). На ЗМ1 подається відбитий сигнал з частотою Δνм від, який змішується через зворотній зв'язок зі сумішшю частот Δνм від + vм п, від КГ та фільтрується за допомогою Ф1. У ФАПЧ на частоті міжмодових биттів цей сигнал змішується з частотою νп від ОГ. Отриманий сигнал з частотою Δνг з виходу А керуючого генератора подається на вхід ЗМ2, де змішується з опорною частотою Δνм οп. Сигнал різницевої частоти Δνм від-(Δνм-vм п), отриманий з виходу Ф2, через ФІ надходить на схему "І". На Лч проходить пачка імпульсів, обумовлена мірним інтервалом від ФМІ. Виділена ДШ кількість рахункових імпульсів пропорційна частоті νм допл, перетворюється в ЕОМ у цифро аналоговий сигнал, що у цифровому вигляді відображає радіальну швидкість ЛА. Оптико-електронний модуль постійно здійснює у денних і нічних умовах у видимому та інфрачервоному діапазонах спостереження за ЛА, який супроводжується. Відображення інформації, що приймається (передається) від ЛА, об'єктивний контроль та обробка (вимірювання) кутової швидкості відбувається в ЕОМ. Для збереження інформації, яка оброблена під час проведення випробувань ЛА, в пам'яті ЕОМ використовується база даних - сукупність взаємопов'язаних даних, організованих у відповідності до схеми даних таким чином, щоб з ними міг працювати користувач. Підвищення швидкості обробки інформації, яка поступає на ЕОМ здійснюється за рахунок використання технології синтезу часу параметризованих паралельних програм. В разі необхідності виявлення ЛА під час його пошуку, груповий сигнал, який складений з частот міжмодових биттів, за допомогою МБД сканується сумарною ДС лазерного 2 UA 102602 U 5 10 15 20 випромінювання у заданій зоні за заданим законом сканування, де кут та напрямок відхилення ДС задається БКД (фіг. 1, 2). Гіростабілізована платформа забезпечує дотримання просторової стабілізації платформи каналу, на якої розміщена суміщена приймально-передавальна апаратура та ВМ по кутах азимута α і місця β. Формування сумарної ДС лазерного випромінювання, створення РСН, інформаційного каналу для каналу, що пропонується, пов'язано із задоволенням жорстких вимог, які пред'являються до спектра випромінювання одномодового багаточастотного лазерапередавача, тобто високоточної синхронізації подовжніх мод і стабілізації частот міжмодових биттів. Джерела інформації: 1. Патент на корисну модель № 71017, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів з додатковим скануванням для ЛВС полігонного випробувального комплексу. /О.В. Коломійцев, Г.В. Альошин, С.В. Бугаєв та ін. - № u201201146; заяв. 06.02.2012; опубл. 25.06.2012; Бюл. № 12. - 4 с. 2. Патент на корисну модель № 91808, Україна, МПК G01S 17/42, G01S 17/66. Канал вимірювання радіальної швидкості літальних апаратів для комбінованої лазерної системи. /О.В. Коломійцев, І.І. Сачук, Г.В. Альошин та ін. - № u201402817; заяв. 20.03.2014; опубл. 10.07.2014; Бюл. № 13. - 4 с. 3. Патент на корисну модель № 55645, Україна, МПК G01S 17/42, G01S 17/66. Частотночасовий метод пошуку, розпізнавання та вимірювання параметрів руху літального апарату. /О.В. Коломійцев - № u201005225; заяв. 29.04.2010; опубл. 27.12.2010; Бюл. № 24. - 14 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 Канал вимірювання радіальної швидкості літальних апаратів для мобільної суміщеної вимірювальної системи, який містить керуючий елемент, блок керування дефлекторами, лазер з накачкою, селектор подовжніх мод, модифікований блок дефлекторів, передавальну оптику, оптико-електронний модуль, який складений з телевізійного і інфрачервоного каналів, приймальну оптику, фотодетектор, широкосмуговий підсилювач, резонансні підсилювачі, настроєні на відповідні частоти міжмодових биттів, змішувачі, фільтри, фазову автопідстройку частоти на частоті міжмодових биттів, керуючий генератор, опорний генератор з частотою підставки Δνп, формувач імпульсів, схему "і", формувач мірних імпульсів, лічильник, дешифратор, електронну обчислювальну машину та Δνм - введення опорної частоти (Δνм оп) від передавального лазера, який відрізняється тим, що додатково введено гіростабілізовану платформу. 3 UA 102602 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
