Пристрій для проведення трубок сонячної батареї через покрівлю

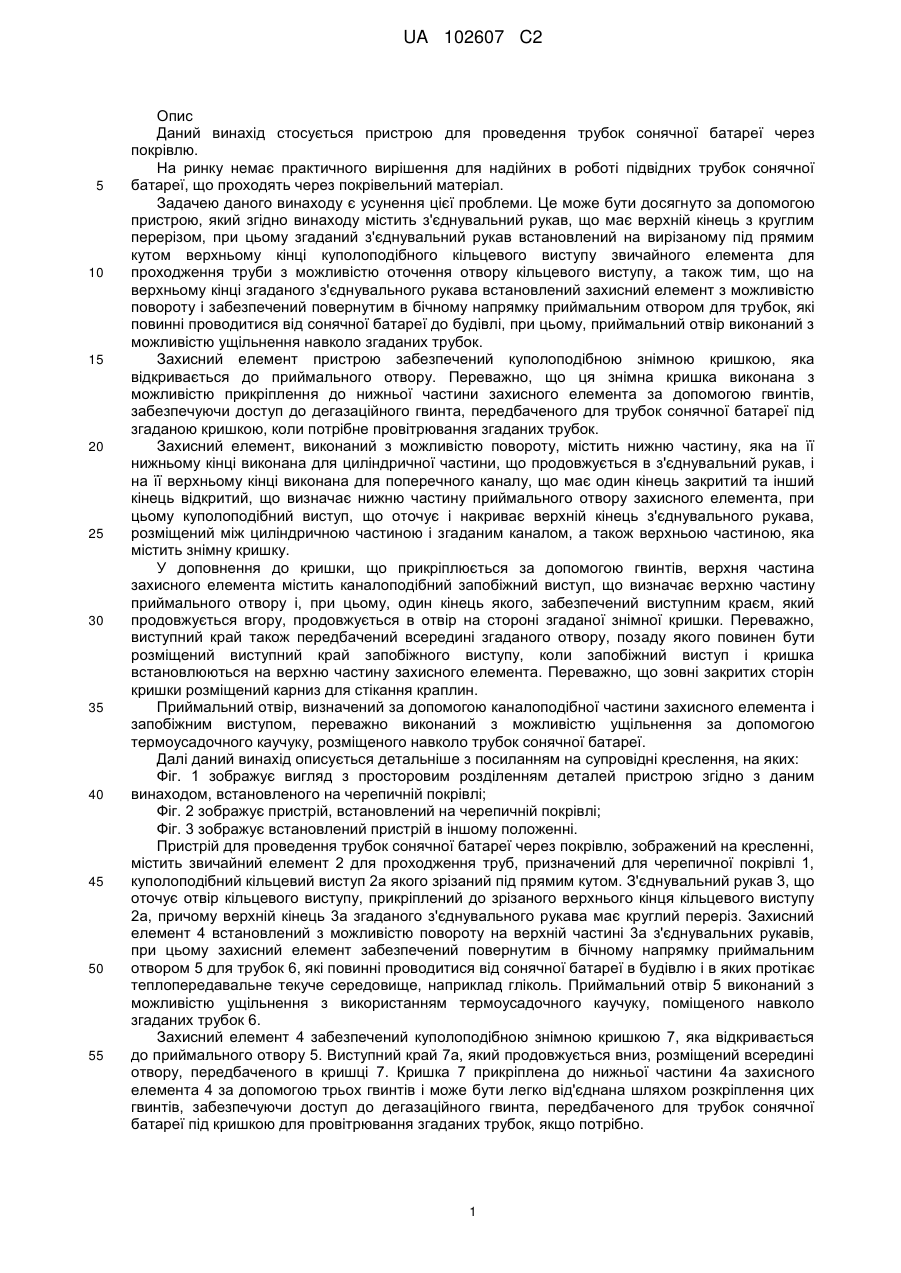

Реферат: Пристрій для проведення трубок (6) сонячної батареї через покрівлю включає з'єднувальний рукав (3), що має верхній кінець з круглим перерізом, та захисний елемент (4), встановлений з можливістю повороту на верхньому кінці з'єднувального рукава (3). З'єднувальний рукав (3) встановлений на зрізаному під прямим кутом верхньому кінці куполоподібного кільцевого виступу (2а) звичайного елемента (2) для проходження труби з можливістю оточення отвору кільцевого виступу (2а). Захисний елемент (4) забезпечений повернутим в бічному напрямку приймальним отвором (5) для трубок (6), які повинні проводитися від сонячної батареї в будівлю. Приймальний отвір (5) виконаний з можливістю ущільнення навколо трубок (6). UA 102607 C2 (12) UA 102607 C2 UA 102607 C2 5 10 15 20 25 30 35 40 45 50 55 Опис Даний винахід стосується пристрою для проведення трубок сонячної батареї через покрівлю. На ринку немає практичного вирішення для надійних в роботі підвідних трубок сонячної батареї, що проходять через покрівельний матеріал. Задачею даного винаходу є усунення цієї проблеми. Це може бути досягнуто за допомогою пристрою, який згідно винаходу містить з'єднувальний рукав, що має верхній кінець з круглим перерізом, при цьому згаданий з'єднувальний рукав встановлений на вирізаному під прямим кутом верхньому кінці куполоподібного кільцевого виступу звичайного елемента для проходження труби з можливістю оточення отвору кільцевого виступу, а також тим, що на верхньому кінці згаданого з'єднувального рукава встановлений захисний елемент з можливістю повороту і забезпечений повернутим в бічному напрямку приймальним отвором для трубок, які повинні проводитися від сонячної батареї до будівлі, при цьому, приймальний отвір виконаний з можливістю ущільнення навколо згаданих трубок. Захисний елемент пристрою забезпечений куполоподібною знімною кришкою, яка відкривається до приймального отвору. Переважно, що ця знімна кришка виконана з можливістю прикріплення до нижньої частини захисного елемента за допомогою гвинтів, забезпечуючи доступ до дегазаційного гвинта, передбаченого для трубок сонячної батареї під згаданою кришкою, коли потрібне провітрювання згаданих трубок. Захисний елемент, виконаний з можливістю повороту, містить нижню частину, яка на її нижньому кінці виконана для циліндричної частини, що продовжується в з'єднувальний рукав, і на її верхньому кінці виконана для поперечного каналу, що має один кінець закритий та інший кінець відкритий, що визначає нижню частину приймального отвору захисного елемента, при цьому куполоподібний виступ, що оточує і накриває верхній кінець з'єднувального рукава, розміщений між циліндричною частиною і згаданим каналом, а також верхньою частиною, яка містить знімну кришку. У доповнення до кришки, що прикріплюється за допомогою гвинтів, верхня частина захисного елемента містить каналоподібний запобіжний виступ, що визначає верхню частину приймального отвору і, при цьому, один кінець якого, забезпечений виступним краєм, який продовжується вгору, продовжується в отвір на стороні згаданої знімної кришки. Переважно, виступний край також передбачений всередині згаданого отвору, позаду якого повинен бути розміщений виступний край запобіжного виступу, коли запобіжний виступ і кришка встановлюються на верхню частину захисного елемента. Переважно, що зовні закритих сторін кришки розміщений карниз для стікання краплин. Приймальний отвір, визначений за допомогою каналоподібної частини захисного елемента і запобіжним виступом, переважно виконаний з можливістю ущільнення за допомогою термоусадочного каучуку, розміщеного навколо трубок сонячної батареї. Далі даний винахід описується детальніше з посиланням на супровідні креслення, на яких: Фіг. 1 зображує вигляд з просторовим розділенням деталей пристрою згідно з даним винаходом, встановленого на черепичній покрівлі; Фіг. 2 зображує пристрій, встановлений на черепичній покрівлі; Фіг. 3 зображує встановлений пристрій в іншому положенні. Пристрій для проведення трубок сонячної батареї через покрівлю, зображений на кресленні, містить звичайний елемент 2 для проходження труб, призначений для черепичної покрівлі 1, куполоподібний кільцевий виступ 2а якого зрізаний під прямим кутом. З'єднувальний рукав 3, що оточує отвір кільцевого виступу, прикріплений до зрізаного верхнього кінця кільцевого виступу 2а, причому верхній кінець 3а згаданого з'єднувального рукава має круглий переріз. Захисний елемент 4 встановлений з можливістю повороту на верхній частині 3а з'єднувальних рукавів, при цьому захисний елемент забезпечений повернутим в бічному напрямку приймальним отвором 5 для трубок 6, які повинні проводитися від сонячної батареї в будівлю і в яких протікає теплопередавальне текуче середовище, наприклад гліколь. Приймальний отвір 5 виконаний з можливістю ущільнення з використанням термоусадочного каучуку, поміщеного навколо згаданих трубок 6. Захисний елемент 4 забезпечений куполоподібною знімною кришкою 7, яка відкривається до приймального отвору 5. Виступний край 7а, який продовжується вниз, розміщений всередині отвору, передбаченого в кришці 7. Кришка 7 прикріплена до нижньої частини 4а захисного елемента 4 за допомогою трьох гвинтів і може бути легко від'єднана шляхом розкріплення цих гвинтів, забезпечуючи доступ до дегазаційного гвинта, передбаченого для трубок сонячної батареї під кришкою для провітрювання згаданих трубок, якщо потрібно. 1 UA 102607 C2 5 10 15 20 Нижній кінець нижньої частини 4а захисного елемента конфігурований для циліндричної частини 8, що продовжується в з'єднувальний рукав, і верхня його частина конфігурована для поперечного каналу 9, який має один кінець закритий і інший його кінець відкритий, що визначає нижню частину приймального отвору 5 захисного елемента, при цьому, куполоподібний виступ 9с, що оточує і накриває верхній кінець з'єднувального рукава 3, розміщений між згаданою циліндричною частиною 8 і згаданим каналом 9. Верхня частина захисного елемента складається із згаданої знімної кришки 7 і каналоподібного запобіжного виступу 10, що визначає верхню частину приймального отвору 5 і, при цьому, один кінець якого забезпечений виступним краєм 10а, що продовжується вгору, який у встановленому положенні виконаний з можливістю розміщення позаду виступного краю 7а, розміщеного всередині отвору на стороні знімної кришки 7. При видаленні кришки 7 цей запобіжний виступ 10 залишається на своєму місці і підтримує трубки 6 на місці. Захисний елемент пристрою згідно з даним винаходом виконаний з можливістю повороту на 360° навколо своєї осі, що дозволяє встановлювати пристрій в будь-яке бажане положення, наприклад в положення, згідно з фіг. 2, де приймальний отвір спрямований в праву сторону, або в положення, згідно з фіг. 3, де приймальний отвір спрямований вниз. Хоча варіант здійснення, показаний на кресленні, призначений для встановлення на черепичній покрівлі, зрозуміло, що пристрій згідно з даним винаходом придатний для встановлення на покрівлях будь-якого типу, незалежно від використовуваного покрівельного матеріалу, при цьому тільки елемент для проходження труб пристрою повинен вибиратися відповідно до покрівельного матеріалу. ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 1. Пристрій для проведення трубок (6) сонячної батареї через покрівлю, який відрізняється тим, що містить з'єднувальний рукав (3), який має верхній кінець з круглим перерізом, при цьому згаданий з'єднувальний рукав встановлений на вирізаному під прямим кутом верхньому кінці куполоподібного кільцевого виступу (2а) звичайного елемента (2) для проходження труби з можливістю оточення отвору кільцевого виступу (2а), а також тим, що захисний елемент (4) встановлений з можливістю повороту на верхньому кінці згаданого з'єднувального рукава (3) і забезпечений повернутим в бічному напрямку приймальним отвором (5) для трубок (6), які повинні проводитися від сонячної батареї в будівлю, при цьому приймальний отвір (5) виконаний з можливістю ущільнення навколо згаданих трубок (6). 2. Пристрій за п. 1, який відрізняється тим, що захисний елемент (4) забезпечений куполоподібною знімною кришкою (7), яка відкривається до приймального отвору (5), і виступаючий край (7а), який продовжується вниз, розміщений всередині отвору в кришці. 3. Пристрій за п. 2, який відрізняється тим, що кришка (7) виконана з можливістю прикріплення до нижньої частини захисного елемента (4) за допомогою гвинтів. 4. Пристрій за п. 1, який відрізняється тим, що захисний елемент (4) містить нижню частину, яка на її нижньому кінці виконана для циліндричної частини (8), що продовжується в з'єднувальний рукав (3), і на її верхньому кінці виконана для поперечного каналу (9), який має один кінець (9а) закритий та інший кінець (9b) відкритий, що визначає нижню частину приймального отвору (5) захисного елемента, при цьому куполоподібний виступ (9с), що оточує і накриває верхній кінець з'єднувального рукава (3), розміщений між циліндричною частиною (8) і каналом (9), а також верхньою частиною, що містить знімну кришку (7). 5. Пристрій за п. 4, який відрізняється тим, що верхня частина захисного елемента (4), крім того, містить каналоподібний запобіжний виступ (10), що визначає верхню частину приймального отвору (5), і, при цьому, один кінець якого забезпечений виступаючим краєм (10а), що продовжується вгору, який у встановленому положенні виконаний з можливістю розміщення за виступаючим краєм (7а) всередині отвору на стороні знімної кришки (7). 6. Пристрій за будь-яким з попередніх пунктів, який відрізняється тим, що приймальний отвір (5) захисного елемента (4) виконаний з можливістю ущільнення за допомогою термоусадочного каучуку, розміщеного навколо трубок (6) сонячної батареї. 7. Пристрій за п. 2, який відрізняється тим, що дегазаційний гвинт розміщений під знімною кришкою (7) для провітрювання трубок (6) сонячної батареї. 2 UA 102607 C2 3 UA 102607 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
