Установка для очищення води від розчинених солей методом іонного обміну з електрохімічною регенерацією іонітів

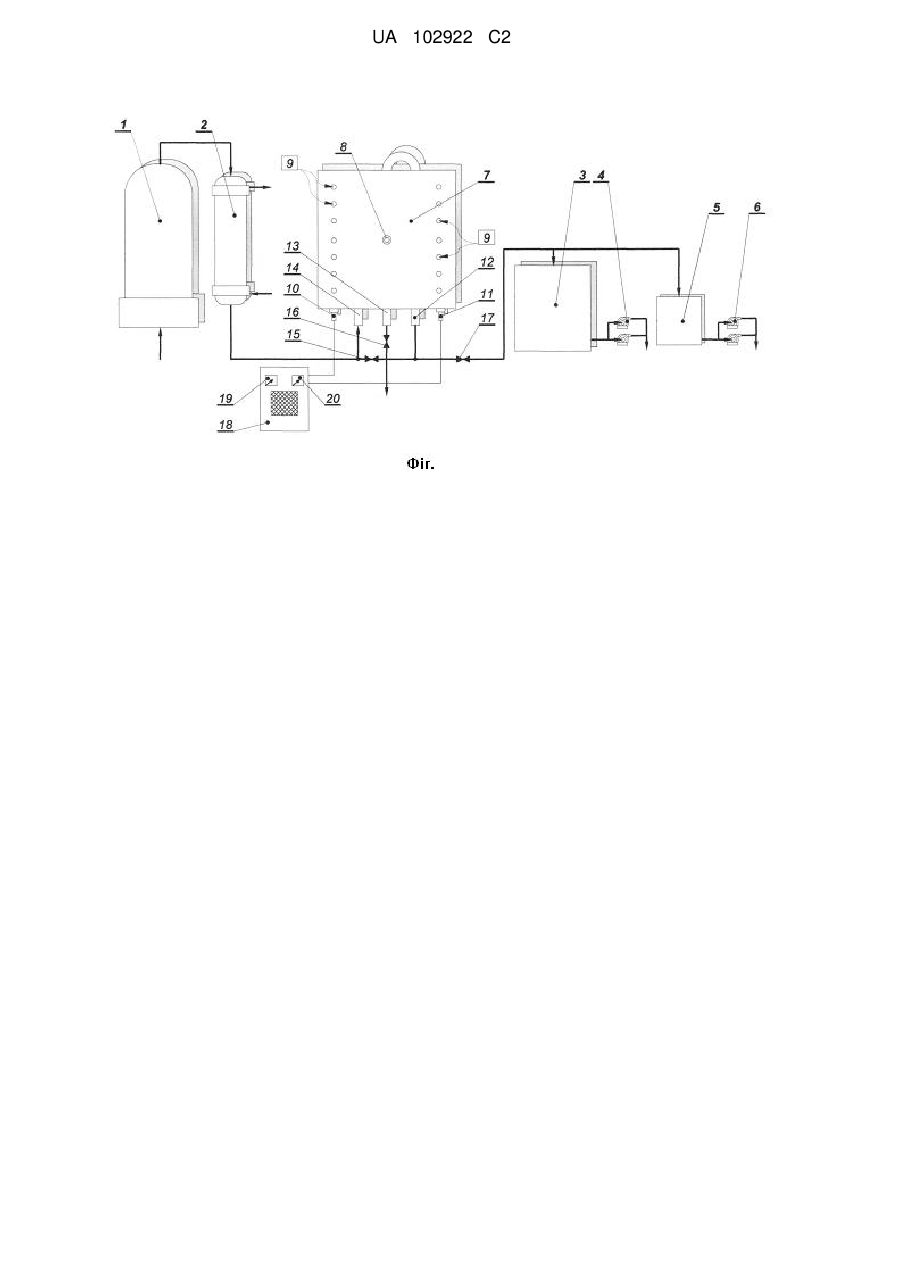

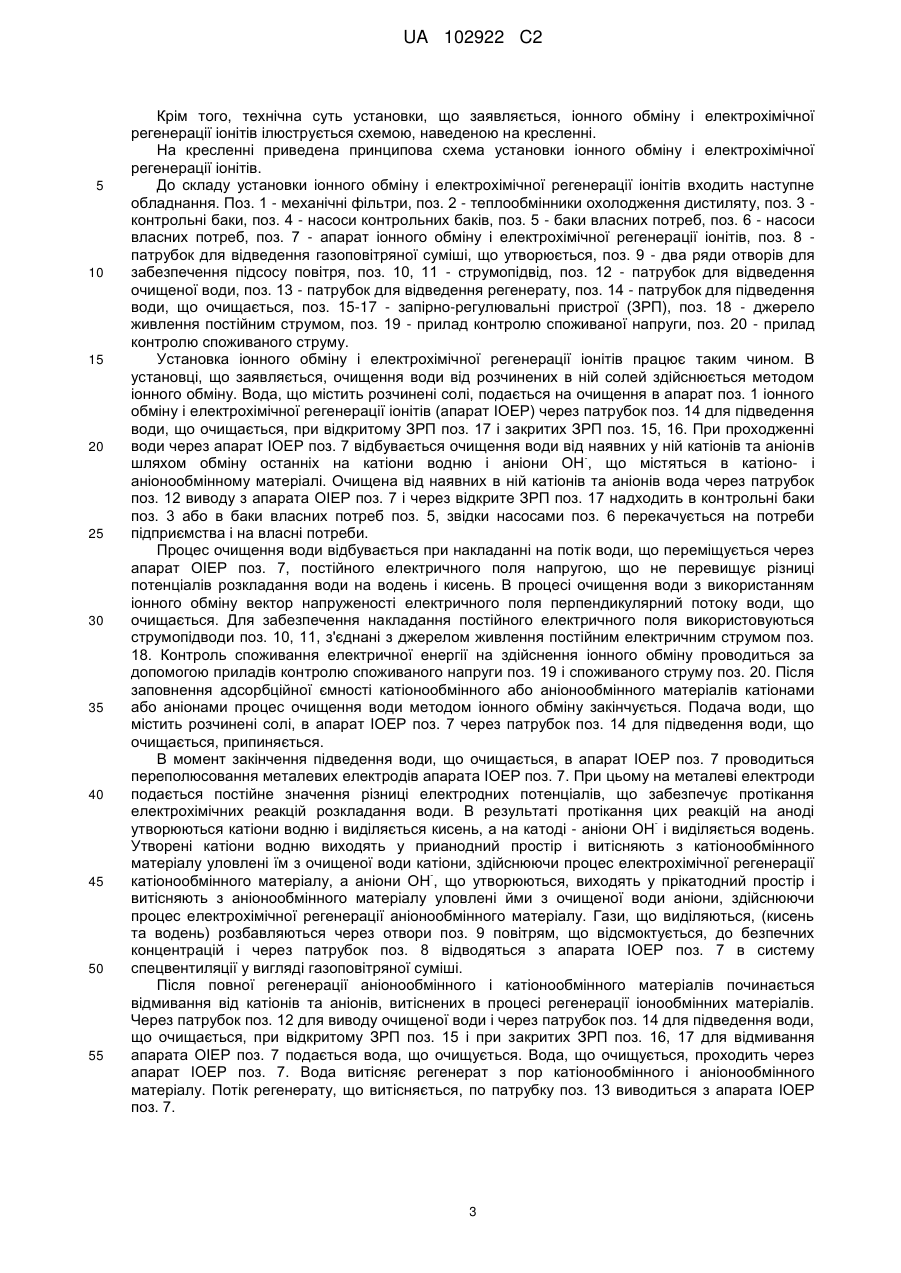

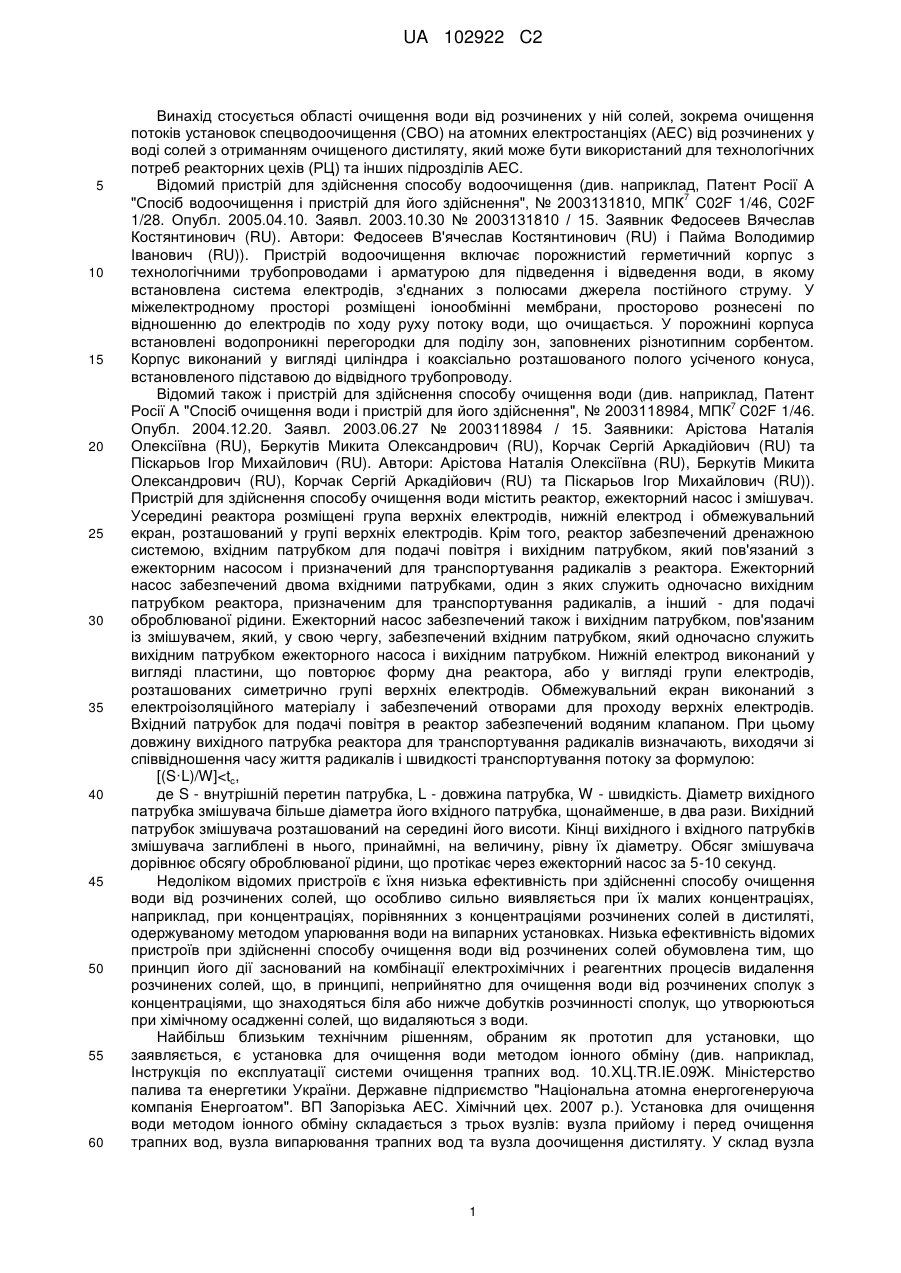

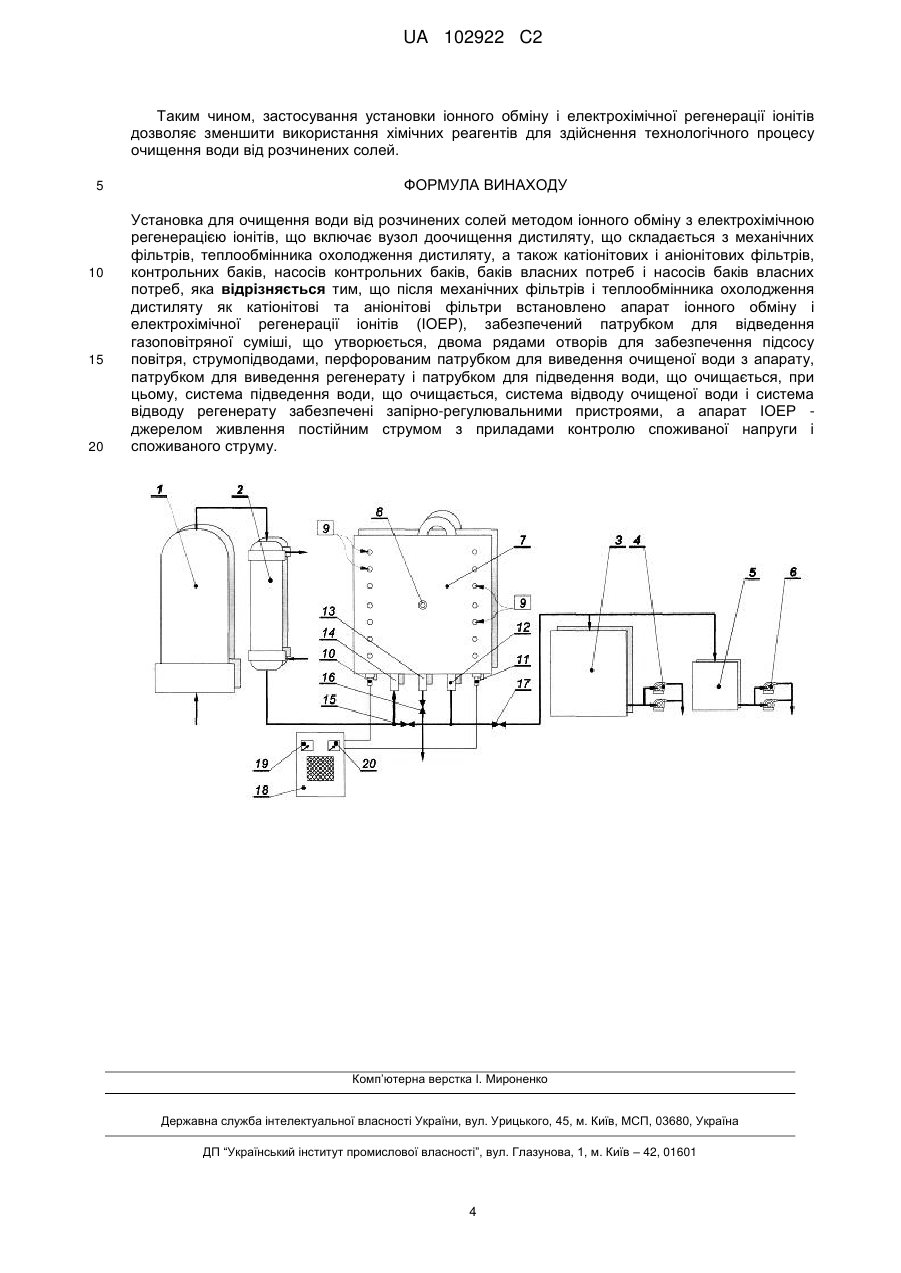

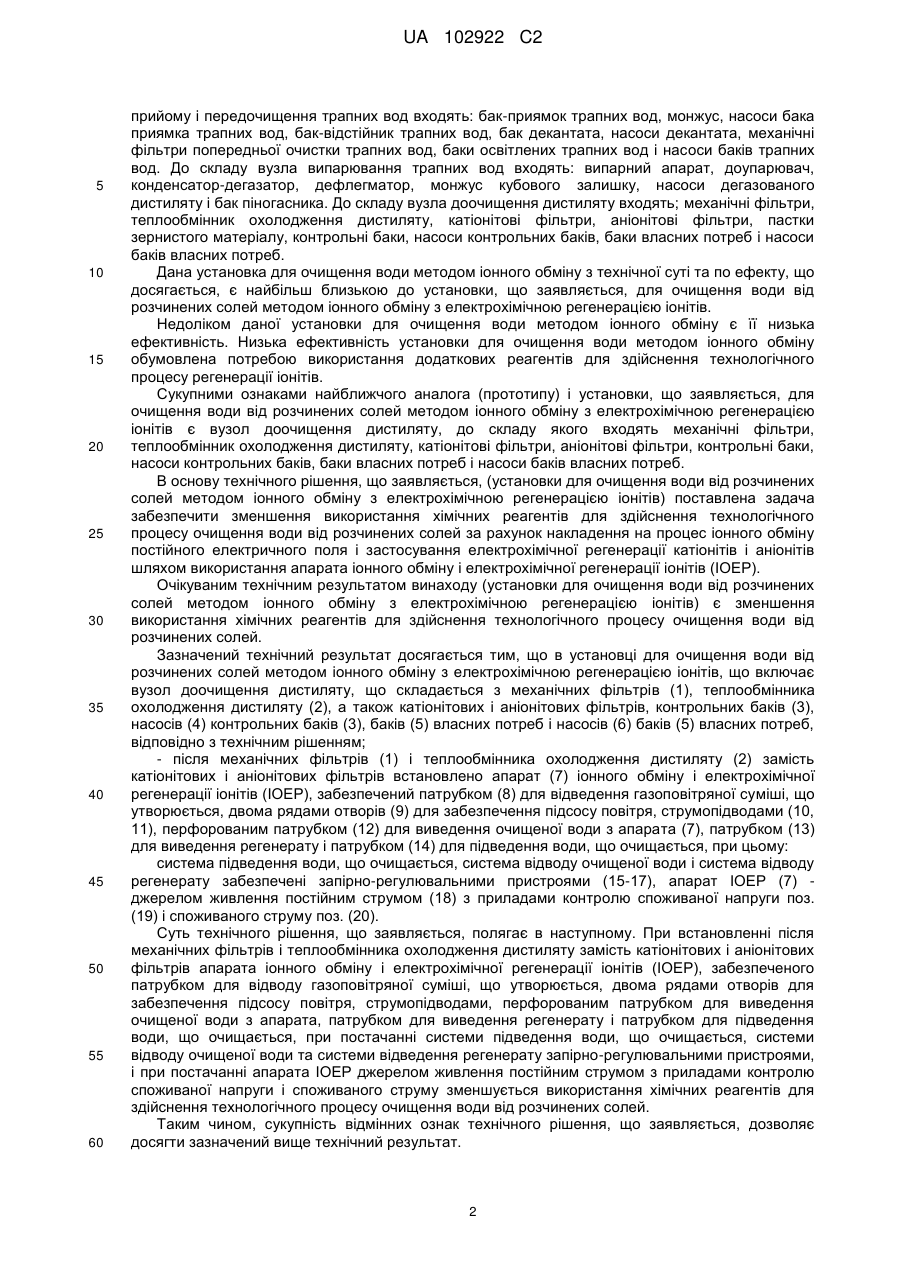

Реферат: Винахід належить до області очищення води від розчинених у ній солей. Установка для очищення води від розчинених солей методом іонного обміну з електрохімічною регенерацією іонітів, що включає вузол доочищення дистиляту, що складається з механічних фільтрів (1), теплообмінника охолодження дистиляту (2), а також катіонітових і аніонітових фільтрів, контрольних баків (3), насосів (4) контрольних баків (3), баків (5) власних потреб і насосів (6) баків (5) власних потреб, відповідно з технічним рішенням, - після механічних фільтрів (1) і теплообмінника охолодження дистиляту (2) як катіонітові та аніонітові фільтри встановлено апарат (7) іонного обміну і електрохімічної регенерації іонітів (ІОЕР), забезпечений патрубком (8) для відведення газоповітряної суміші, що утворюється, двома рядами отворів (9) для забезпечення підсосу повітря, струмопідводами (10, 11), перфорованим патрубком (12) для виведення очищеної води з апарату (7), патрубком (13) для виведення регенерату і патрубком (14) для підведення води, що очищається, при цьому, система підведення води, що очищається, система відводу очищеної води і система відводу регенерату забезпечені запірнорегулювальними пристроями (15-17), а апарат ІОЕР (7) - джерелом живлення постійним струмом (18) з приладами контролю споживаної напруги поз. (19) і споживаного струму поз. (20). Технічним результатом є зменшення використання хімічних реагентів. UA 102922 C2 (12) UA 102922 C2 UA 102922 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується області очищення води від розчинених у ній солей, зокрема очищення потоків установок спецводоочищення (СВО) на атомних електростанціях (АЕС) від розчинених у воді солей з отриманням очищеного дистиляту, який може бути використаний для технологічних потреб реакторних цехів (РЦ) та інших підрозділів АЕС. Відомий пристрій для здійснення способу водоочищення (див. наприклад, Патент Росії А 7 "Спосіб водоочищення і пристрій для його здійснення", № 2003131810, МПК C02F 1/46, C02F 1/28. Опубл. 2005.04.10. Заявл. 2003.10.30 № 2003131810 / 15. Заявник Федосеев Вячеслав Костянтинович (RU). Автори: Федосеев В'ячеслав Костянтинович (RU) і Пайма Володимир Іванович (RU)). Пристрій водоочищення включає порожнистий герметичний корпус з технологічними трубопроводами і арматурою для підведення і відведення води, в якому встановлена система електродів, з'єднаних з полюсами джерела постійного струму. У міжелектродному просторі розміщені іонообмінні мембрани, просторово рознесені по відношенню до електродів по ходу руху потоку води, що очищається. У порожнині корпуса встановлені водопроникні перегородки для поділу зон, заповнених різнотипним сорбентом. Корпус виконаний у вигляді циліндра і коаксіально розташованого полого усіченого конуса, встановленого підставою до відвідного трубопроводу. Відомий також і пристрій для здійснення способу очищення води (див. наприклад, Патент 7 Росії А "Спосіб очищення води і пристрій для його здійснення", № 2003118984, МПК C02F 1/46. Опубл. 2004.12.20. Заявл. 2003.06.27 № 2003118984 / 15. Заявники: Арістова Наталія Олексіївна (RU), Беркутів Микита Олександрович (RU), Корчак Сергій Аркадійович (RU) та Піскарьов Ігор Михайлович (RU). Автори: Арістова Наталія Олексіївна (RU), Беркутів Микита Олександрович (RU), Корчак Сергій Аркадійович (RU) та Піскарьов Ігор Михайлович (RU)). Пристрій для здійснення способу очищення води містить реактор, ежекторний насос і змішувач. Усередині реактора розміщені група верхніх електродів, нижній електрод і обмежувальний екран, розташований у групі верхніх електродів. Крім того, реактор забезпечений дренажною системою, вхідним патрубком для подачі повітря і вихідним патрубком, який пов'язаний з ежекторним насосом і призначений для транспортування радикалів з реактора. Ежекторний насос забезпечений двома вхідними патрубками, один з яких служить одночасно вихідним патрубком реактора, призначеним для транспортування радикалів, а інший - для подачі оброблюваної рідини. Ежекторний насос забезпечений також і вихідним патрубком, пов'язаним із змішувачем, який, у свою чергу, забезпечений вхідним патрубком, який одночасно служить вихідним патрубком ежекторного насоса і вихідним патрубком. Нижній електрод виконаний у вигляді пластини, що повторює форму дна реактора, або у вигляді групи електродів, розташованих симетрично групі верхніх електродів. Обмежувальний екран виконаний з електроізоляційного матеріалу і забезпечений отворами для проходу верхніх електродів. Вхідний патрубок для подачі повітря в реактор забезпечений водяним клапаном. При цьому довжину вихідного патрубка реактора для транспортування радикалів визначають, виходячи зі співвідношення часу життя радикалів і швидкості транспортування потоку за формулою: [(S·L)/W]
