Установка для очищення води від нафтопродуктів
Номер патенту: 40199
Опубліковано: 25.03.2009
Автори: Стеценко Олексій Сергійович, Пестунов Володимир Михайлович
Формула / Реферат
Пристрій водоочисний для очищення води від нафтопродуктів, що складається із ємності, труби підведення забрудненої води, каналів відведення очищеної води від нафтопродуктів, механізму їх відокремлення, який відрізняється тим, що ємність встановлена вертикально і нерухомо на основі і вміщує всередині крильчатку, канал підведення забрудненої води розташований знизу в центрі обертання крильчатки, канал відведення очищеної води знаходиться на периферії ємності, а механізм відокремлення нафтопродуктів виконаний як приймальний пристрій, розташований на поплавку, зв'язаний з насосом гнучким шлангом, по якому нафтопродукти відкачуються в окремий нафтозбірник.
Текст

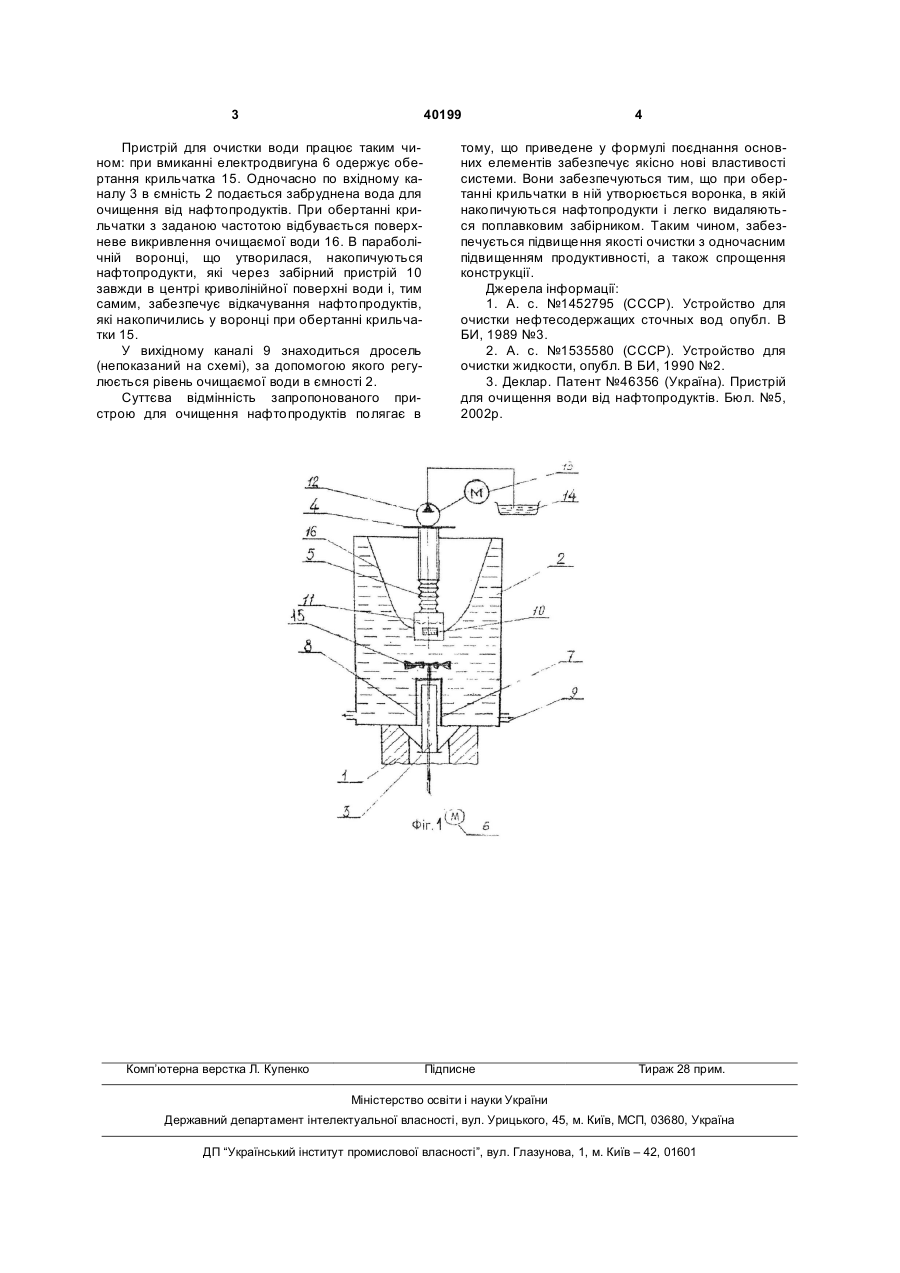

Пристрій водоочисний для очищення води від нафтопродуктів, що складається із ємності, труби підведення забрудненої води, каналів відведення очищеної води від нафтопродуктів, механізму їх 3 40199 Пристрій для очистки води працює таким чином: при вмиканні електродвигуна 6 одержує обертання крильчатка 15. Одночасно по вхідному каналу 3 в ємність 2 подається забруднена вода для очищення від нафтопродуктів. При обертанні крильчатки з заданою частотою відбувається поверхневе викривлення очищаємої води 16. В параболічній воронці, що утворилася, накопичуються нафтопродукти, які через забірний пристрій 10 завжди в центрі криволінійної поверхні води і, тим самим, забезпечує відкачування нафтопродуктів, які накопичились у воронці при обертанні крильчатки 15. У вихідному каналі 9 знаходиться дросель (непоказаний на схемі), за допомогою якого регулюється рівень очищаємої води в ємності 2. Суттєва відмінність запропонованого пристрою для очищення нафтопродуктів полягає в Комп’ютерна верстка Л. Купенко 4 тому, що приведене у формулі поєднання основних елементів забезпечує якісно нові властивості системи. Вони забезпечуються тим, що при обертанні крильчатки в ній утворюється воронка, в якій накопичуються нафтопродукти і легко видаляються поплавковим забірником. Таким чином, забезпечується підвищення якості очистки з одночасним підвищенням продуктивності, а також спрощення конструкції. Джерела інформації: 1. А. с. №1452795 (СССР). Устройство для очистки нефтесодержащих сточных вод опубл. В БИ, 1989 №3. 2. А. с. №1535580 (СССР). Устройство для очистки жидкости, опубл. В БИ, 1990 №2. 3. Деклар. Патент №46356 (Україна). Пристрій для очищення води від нафтопродуктів. Бюл. №5, 2002p. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for water purification from petrochemicals
Автори англійськоюStetsenko Oleksii Serhiiovych, Pestunov Volodymyr Mykhailovych
Назва патенту російськоюУстановка для очистки воды от нефтепродуктов
Автори російськоюСтеценко Алексей Сергеевич, Пестунов Владимир Михайлович
МПК / Мітки
МПК: B01D 17/00, B01D 21/00, C02F 1/40
Мітки: установка, очищення, води, нафтопродуктів
