Завантажувальний пристрій доменної печі

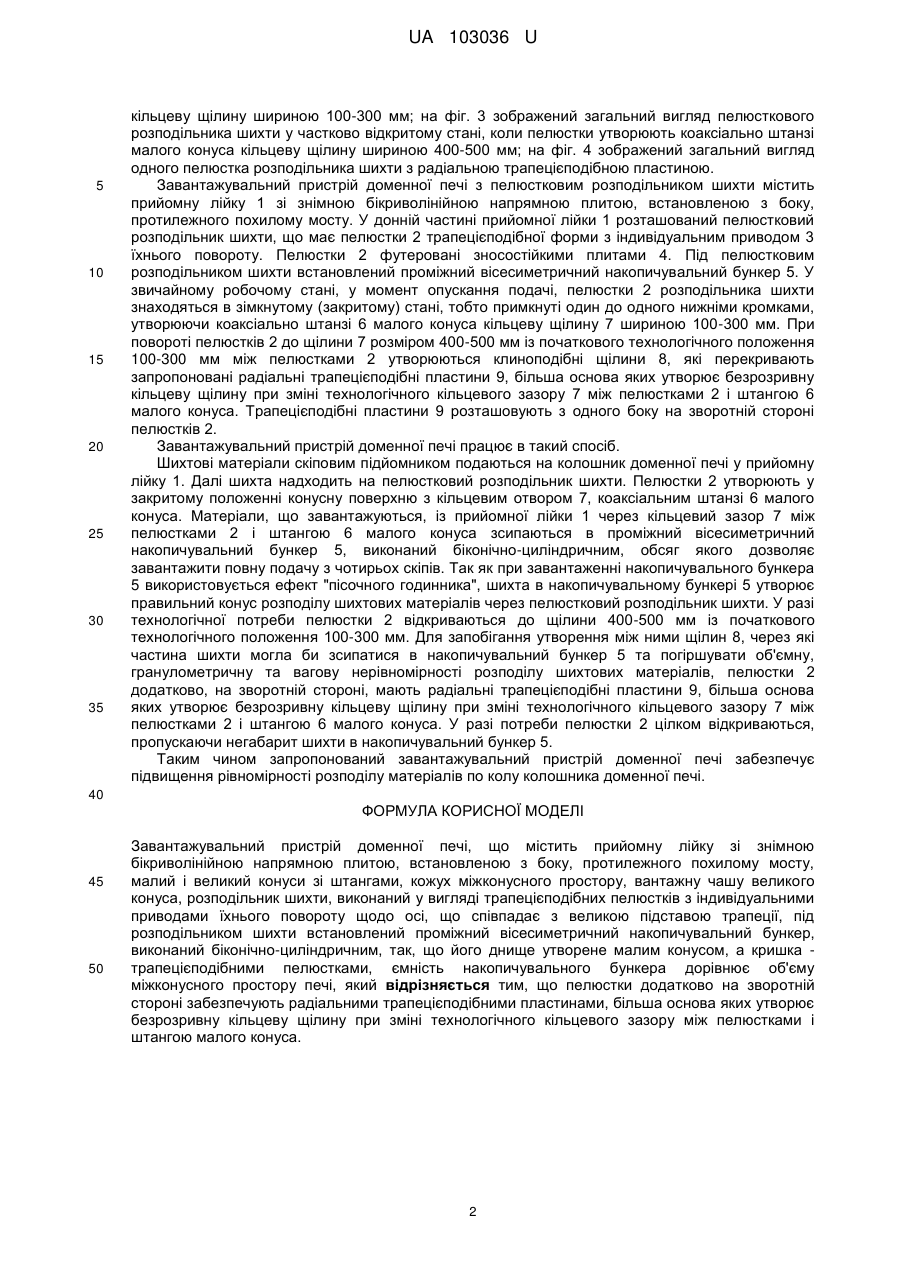

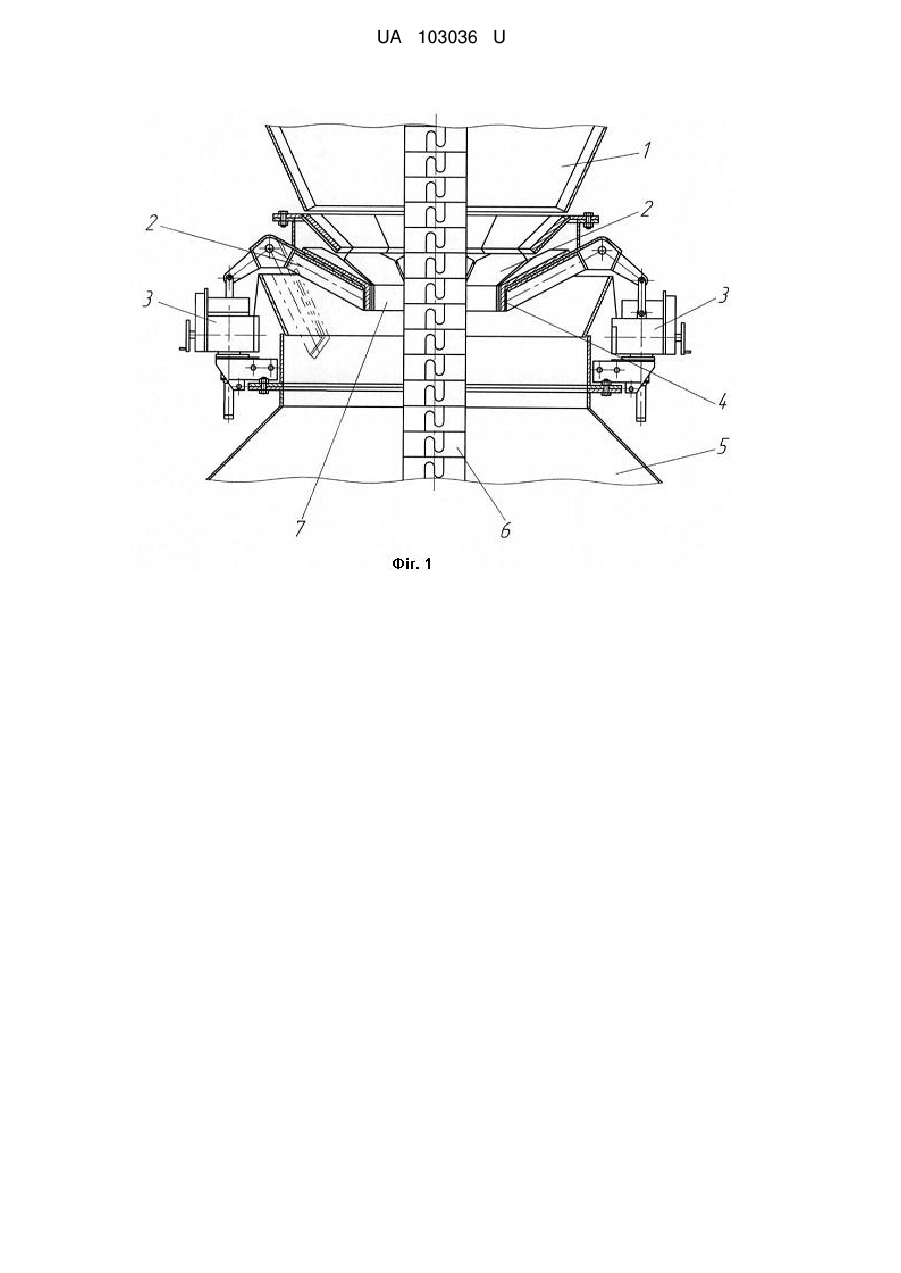

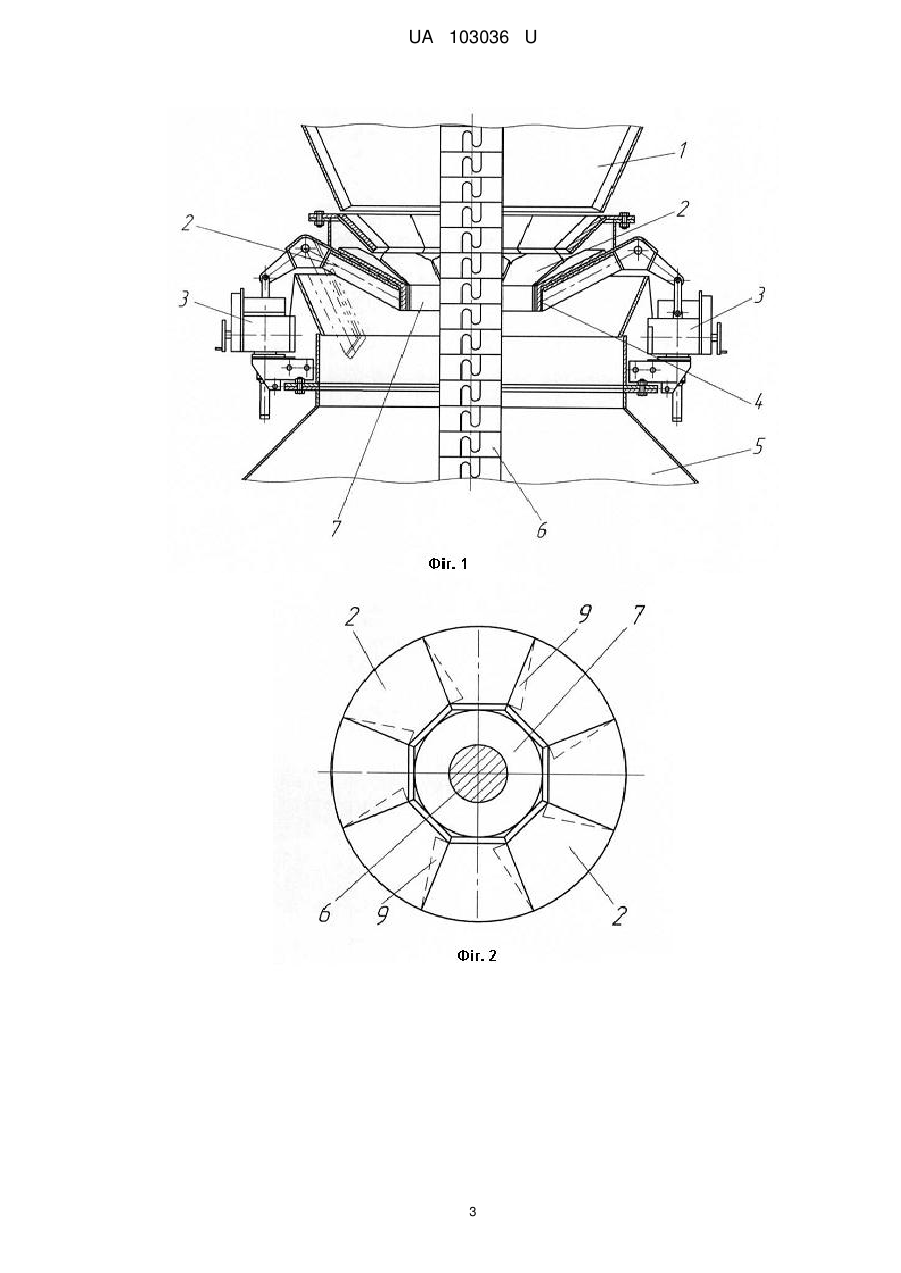

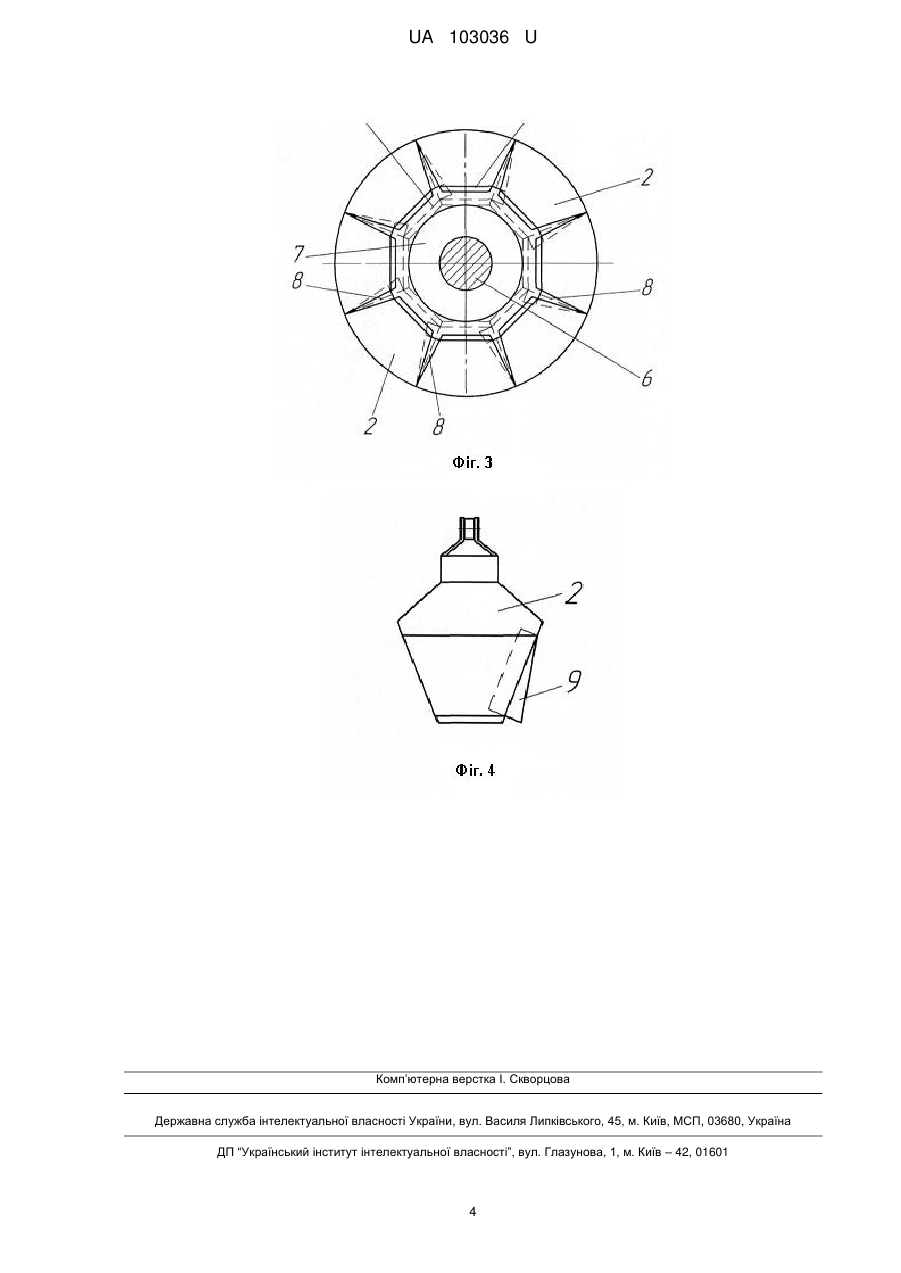

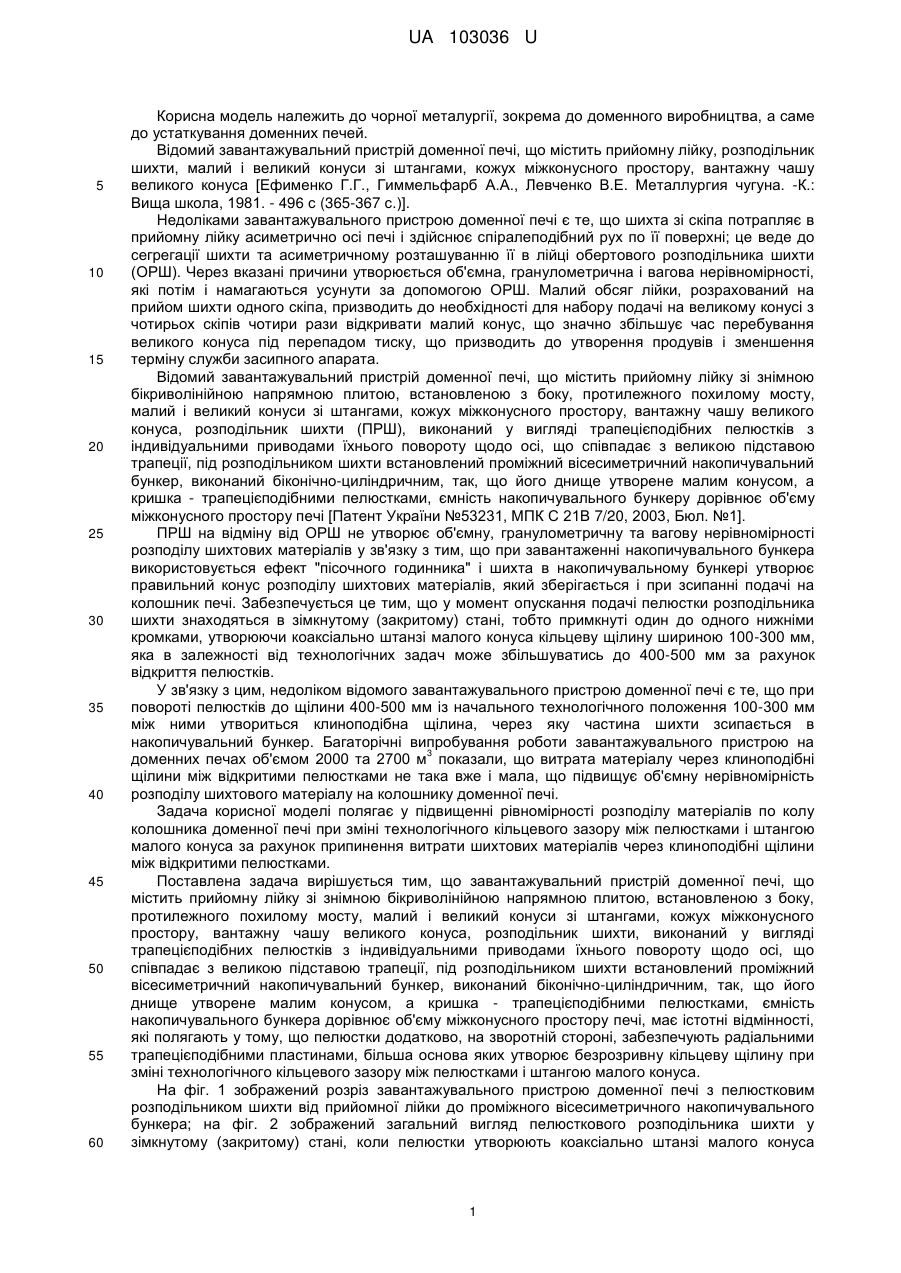

Реферат: Завантажувальний пристрій доменної печі містить прийомну лійку зі знімною бікриволінійною напрямною плитою, встановленою з боку, протилежного похилому мосту, малий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конуса, розподільник шихти, виконаний у вигляді трапецієподібних пелюстків з індивідуальними приводами їхнього повороту щодо осі, що співпадає з великою підставою трапеції. Під розподільником шихти встановлений проміжний вісесиметричний накопичувальний бункер, виконаний біконічно-циліндричним, так, що його днище утворене малим конусом, а кришка трапецієподібними пелюстками. Ємність накопичувального бункера дорівнює об'єму міжконусного простору печі. Пелюстки додатково на зворотній стороні забезпечують радіальними трапецієподібними пластинами, більша основа яких утворює безрозривну кільцеву щілину при зміні технологічного кільцевого зазору між пелюстками і штангою малого конуса. UA 103036 U (12) UA 103036 U UA 103036 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, зокрема до доменного виробництва, а саме до устаткування доменних печей. Відомий завантажувальний пристрій доменної печі, що містить прийомну лійку, розподільник шихти, малий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конуса [Ефименко Г.Г., Гиммельфарб Α.Α., Левченко В.Е. Металлургия чугуна. -К.: Вища школа, 1981. - 496 с (365-367 с.)]. Недоліками завантажувального пристрою доменної печі є те, що шихта зі скіпа потрапляє в прийомну лійку асиметрично осі печі і здійснює спіралеподібний рух по її поверхні; це веде до сегрегації шихти та асиметричному розташуванню її в лійці обертового розподільника шихти (ОРШ). Через вказані причини утворюється об'ємна, гранулометрична і вагова нерівномірності, які потім і намагаються усунути за допомогою ОРШ. Малий обсяг лійки, розрахований на прийом шихти одного скіпа, призводить до необхідності для набору подачі на великому конусі з чотирьох скіпів чотири рази відкривати малий конус, що значно збільшує час перебування великого конуса під перепадом тиску, що призводить до утворення продувів і зменшення терміну служби засипного апарата. Відомий завантажувальний пристрій доменної печі, що містить прийомну лійку зі знімною бікриволінійною напрямною плитою, встановленою з боку, протилежного похилому мосту, малий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конуса, розподільник шихти (ПРШ), виконаний у вигляді трапецієподібних пелюстків з індивідуальними приводами їхнього повороту щодо осі, що співпадає з великою підставою трапеції, під розподільником шихти встановлений проміжний вісесиметричний накопичувальний бункер, виконаний біконічно-циліндричним, так, що його днище утворене малим конусом, а кришка - трапецієподібними пелюстками, ємність накопичувального бункеру дорівнює об'єму міжконусного простору печі [Патент України №53231, МПК С 21В 7/20, 2003, Бюл. №1]. ПРШ на відміну від ОРШ не утворює об'ємну, гранулометричну та вагову нерівномірності розподілу шихтових матеріалів у зв'язку з тим, що при завантаженні накопичувального бункера використовується ефект "пісочного годинника" і шихта в накопичувальному бункері утворює правильний конус розподілу шихтових матеріалів, який зберігається і при зсипанні подачі на колошник печі. Забезпечується це тим, що у момент опускання подачі пелюстки розподільника шихти знаходяться в зімкнутому (закритому) стані, тобто примкнуті один до одного нижніми кромками, утворюючи коаксіально штанзі малого конуса кільцеву щілину шириною 100-300 мм, яка в залежності від технологічних задач може збільшуватись до 400-500 мм за рахунок відкриття пелюстків. У зв'язку з цим, недоліком відомого завантажувального пристрою доменної печі є те, що при повороті пелюстків до щілини 400-500 мм із начального технологічного положення 100-300 мм між ними утвориться клиноподібна щілина, через яку частина шихти зсипається в накопичувальний бункер. Багаторічні випробування роботи завантажувального пристрою на 3 доменних печах об'ємом 2000 та 2700 м показали, що витрата матеріалу через клиноподібні щілини між відкритими пелюстками не така вже і мала, що підвищує об'ємну нерівномірність розподілу шихтового матеріалу на колошнику доменної печі. Задача корисної моделі полягає у підвищенні рівномірності розподілу матеріалів по колу колошника доменної печі при зміні технологічного кільцевого зазору між пелюстками і штангою малого конуса за рахунок припинення витрати шихтових матеріалів через клиноподібні щілини між відкритими пелюстками. Поставлена задача вирішується тим, що завантажувальний пристрій доменної печі, що містить прийомну лійку зі знімною бікриволінійною напрямною плитою, встановленою з боку, протилежного похилому мосту, малий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конуса, розподільник шихти, виконаний у вигляді трапецієподібних пелюстків з індивідуальними приводами їхнього повороту щодо осі, що співпадає з великою підставою трапеції, під розподільником шихти встановлений проміжний вісесиметричний накопичувальний бункер, виконаний біконічно-циліндричним, так, що його днище утворене малим конусом, а кришка - трапецієподібними пелюстками, ємність накопичувального бункера дорівнює об'єму міжконусного простору печі, має істотні відмінності, які полягають у тому, що пелюстки додатково, на зворотній стороні, забезпечують радіальними трапецієподібними пластинами, більша основа яких утворює безрозривну кільцеву щілину при зміні технологічного кільцевого зазору між пелюстками і штангою малого конуса. На фіг. 1 зображений розріз завантажувального пристрою доменної печі з пелюстковим розподільником шихти від прийомної лійки до проміжного вісесиметричного накопичувального бункера; на фіг. 2 зображений загальний вигляд пелюсткового розподільника шихти у зімкнутому (закритому) стані, коли пелюстки утворюють коаксіально штанзі малого конуса 1 UA 103036 U 5 10 15 20 25 30 35 кільцеву щілину шириною 100-300 мм; на фіг. 3 зображений загальний вигляд пелюсткового розподільника шихти у частково відкритому стані, коли пелюстки утворюють коаксіально штанзі малого конуса кільцеву щілину шириною 400-500 мм; на фіг. 4 зображений загальний вигляд одного пелюстка розподільника шихти з радіальною трапецієподібною пластиною. Завантажувальний пристрій доменної печі з пелюстковим розподільником шихти містить прийомну лійку 1 зі знімною бікриволінійною напрямною плитою, встановленою з боку, протилежного похилому мосту. У донній частині прийомної лійки 1 розташований пелюстковий розподільник шихти, що має пелюстки 2 трапецієподібної форми з індивідуальним приводом 3 їхнього повороту. Пелюстки 2 футеровані зносостійкими плитами 4. Під пелюстковим розподільником шихти встановлений проміжний вісесиметричний накопичувальний бункер 5. У звичайному робочому стані, у момент опускання подачі, пелюстки 2 розподільника шихти знаходяться в зімкнутому (закритому) стані, тобто примкнуті один до одного нижніми кромками, утворюючи коаксіально штанзі 6 малого конуса кільцеву щілину 7 шириною 100-300 мм. При повороті пелюстків 2 до щілини 7 розміром 400-500 мм із початкового технологічного положення 100-300 мм між пелюстками 2 утворюються клиноподібні щілини 8, які перекривають запропоновані радіальні трапецієподібні пластини 9, більша основа яких утворює безрозривну кільцеву щілину при зміні технологічного кільцевого зазору 7 між пелюстками 2 і штангою 6 малого конуса. Трапецієподібні пластини 9 розташовують з одного боку на зворотній стороні пелюстків 2. Завантажувальний пристрій доменної печі працює в такий спосіб. Шихтові матеріали скіповим підйомником подаються на колошник доменної печі у прийомну лійку 1. Далі шихта надходить на пелюстковий розподільник шихти. Пелюстки 2 утворюють у закритому положенні конусну поверхню з кільцевим отвором 7, коаксіальним штанзі 6 малого конуса. Матеріали, що завантажуються, із прийомної лійки 1 через кільцевий зазор 7 між пелюстками 2 і штангою 6 малого конуса зсипаються в проміжний вісесиметричний накопичувальний бункер 5, виконаний біконічно-циліндричним, обсяг якого дозволяє завантажити повну подачу з чотирьох скіпів. Так як при завантаженні накопичувального бункера 5 використовується ефект "пісочного годинника", шихта в накопичувальному бункері 5 утворює правильний конус розподілу шихтових матеріалів через пелюстковий розподільник шихти. У разі технологічної потреби пелюстки 2 відкриваються до щілини 400-500 мм із початкового технологічного положення 100-300 мм. Для запобігання утворення між ними щілин 8, через які частина шихти могла би зсипатися в накопичувальний бункер 5 та погіршувати об'ємну, гранулометричну та вагову нерівномірності розподілу шихтових матеріалів, пелюстки 2 додатково, на зворотній стороні, мають радіальні трапецієподібні пластини 9, більша основа яких утворює безрозривну кільцеву щілину при зміні технологічного кільцевого зазору 7 між пелюстками 2 і штангою 6 малого конуса. У разі потреби пелюстки 2 цілком відкриваються, пропускаючи негабарит шихти в накопичувальний бункер 5. Таким чином запропонований завантажувальний пристрій доменної печі забезпечує підвищення рівномірності розподілу матеріалів по колу колошника доменної печі. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Завантажувальний пристрій доменної печі, що містить прийомну лійку зі знімною бікриволінійною напрямною плитою, встановленою з боку, протилежного похилому мосту, малий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конуса, розподільник шихти, виконаний у вигляді трапецієподібних пелюстків з індивідуальними приводами їхнього повороту щодо осі, що співпадає з великою підставою трапеції, під розподільником шихти встановлений проміжний вісесиметричний накопичувальний бункер, виконаний біконічно-циліндричним, так, що його днище утворене малим конусом, а кришка трапецієподібними пелюстками, ємність накопичувального бункера дорівнює об'єму міжконусного простору печі, який відрізняється тим, що пелюстки додатково на зворотній стороні забезпечують радіальними трапецієподібними пластинами, більша основа яких утворює безрозривну кільцеву щілину при зміні технологічного кільцевого зазору між пелюстками і штангою малого конуса. 2 UA 103036 U 3 UA 103036 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
