Завантажувальний пристрій доменної печі

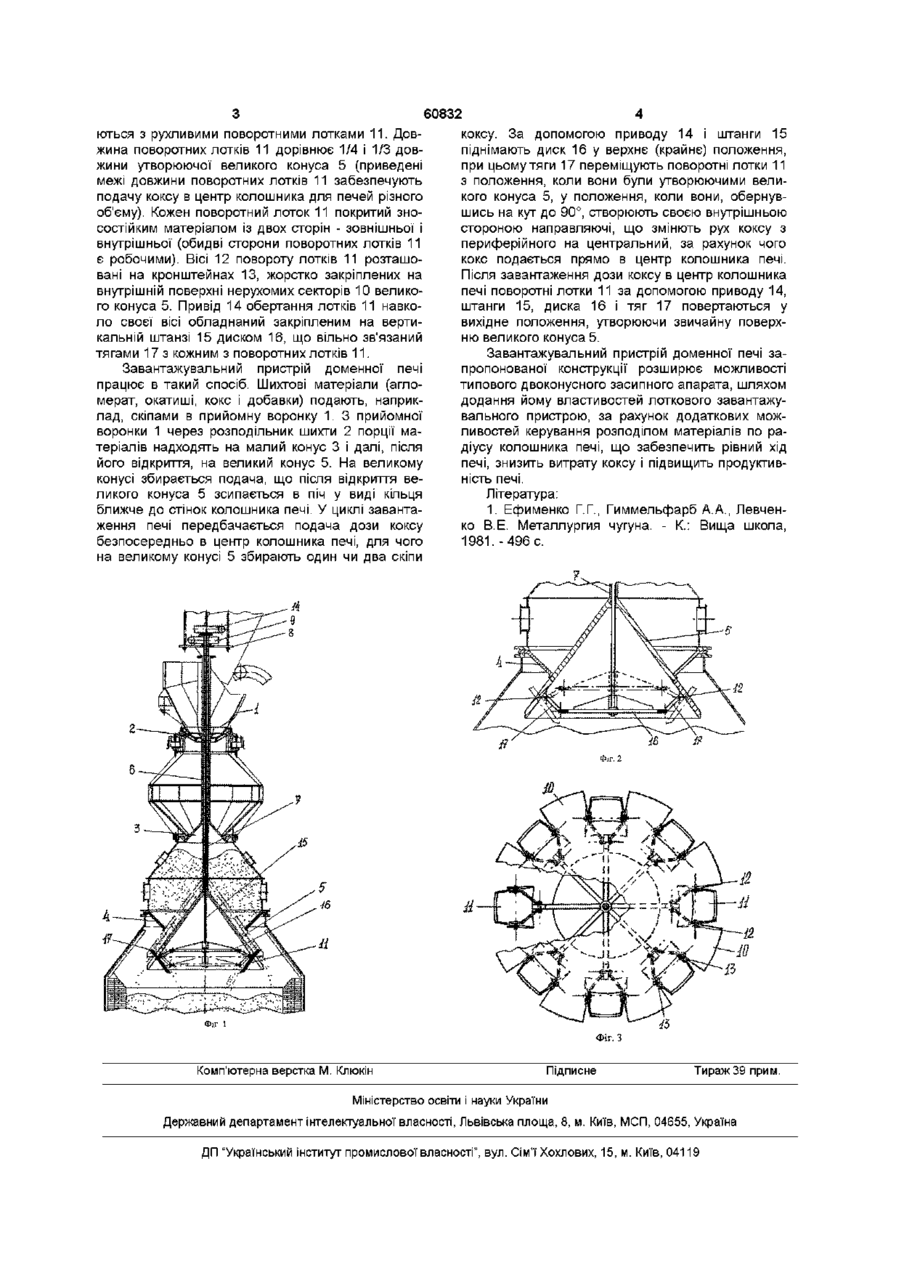

Завантажувальний пристрій доменної печі, що містить приймальну воронку, розподільник шихти і малий конус, чашу і великий конус, підвішений на Винахід відноситься до області чорної металурги, зокрема до доменного виробництва, а саме до устаткування для завантаження доменної печі Відомий завантажувальний пристрій доменної печі, що містить прийомну воронку, розподільник шихти і малий конус, чашу і великий конус, підвішений на штанзі, зв'язаній з приводами вертикального переміщення і повороту конуса [1, с 365367] Недоліком двоконусного завантажувального пристрою є те, що він не дозволяє напряму розподіляти шихтові матеріали по радіусу колошника печі (це роблять зміною циклів прямих і зворотних подач, рівня засипки, маси подачі), а також те, що він не дозволяє робити зосереджене завантаження коксу в осьову зону колошника доменної печі, що має велике значення в існуючих шихтових умовах, коли якість залізовмісних матеріалів і коксу низька Ставиться задача збільшення продуктивності доменної печі і зниження витрати коксу за рахунок розширення можливостей керування розподілом матеріалів по радіусу колошника печі типовим двоконусним завантажувальним пристроєм, шляхом надання йому додаткових властивостей лоткового завантажувального пристрою Поставлена задача досягається тим, що завантажувальний пристрій доменної печі, що містить штанзі, звязанш з приводами вертикального переміщення і повороту конуса, який відрізняється тим, що великий конус в основі обладнаний нерухомими секторами, що чергуються з поворотними лотками довжиною, яка дорівнює 1/4-1/3 довжини твірної великого конуса, причому кожен лоток покритий зносостійким матеріалом із зовнішньої і внутрішньої сторін, а осі повороту лотків розташовані на кронштейнах, жорстко закріплених на внутрішній поверхні нерухомих секторів великого конуса, при цьому привід обертання лотків навколо своєї осі обладнаний закріпленим на вертикальній штанзі диском, що вільно зв'язаний тягами з кожним із лотків прийомну воронку, розподільник шихти і малий конус, чашу і великий конус, підвішений на штанзі, зв'язаній з приводами вертикального переміщення і повороту конусу, має ІСТОТНІ ВІДМІННОСТІ, ЯКІ поля гають утім, що великий конус в основі обладнаний нерухомими секторами, що чергуються з поворотними лотками довжиною 1/4-1/3 довжини утворюючої великого конуса, причому кожен лоток покритий зносостійким матеріалом із зовнішньої і внутрішньої сторін, а ВІСІ повороту лотків розташовані на кронштейнах, жорстко закріплених на внутрішній поверхні нерухомих секторів великого конуса, при цьому привід обертання лотків навколо своєї ВІСІ обладнаний закріпленим на вертикальній штанзі диском, що вільно зв'язаний тягами з кожним з лотків На фіг 1 зображений загальний вид завантажувального пристрою доменної печі, на фіг 2 - великий конус у розрізі, на фіг 3 - те ж, вид зверху Завантажувальний пристрій доменної печі містить прийомну воронку 1, розподільник шихти 2 (наприклад, пелюстковий), малий конус 3, чашу 4 і великий конус 5 Малий 3 і великий 5 конуси підвішені на штангах 6 і 7, що зв'язані з приводами переміщення 8 і повороту 9 великого конуса 5 (привід переміщення малого конуса 3 на фігурах не показаний) Великий конус 5 у своїй основі обладнаний нерухомими секторами 10, що чергу со 00 о (О 60832 ються з рухливими поворотними лотками 11. Довкоксу. За допомогою приводу 14 і штанги 15 жина поворотних лотків 11 дорівнює 1/4 і 1/3 довпіднімають диск 16 у верхнє (крайнє) положення, жини утворюючої великого конуса 5 (приведені при цьому тяги 17 переміщують поворотні лотки 11 межі довжини поворотних лотків 11 забезпечують з положення, коли вони були утворюючими велиподачу коксу в центр колошника для печей різного кого конуса 5, у положення, коли вони, обернувоб'єму). Кожен поворотний лоток 11 покритий зношись на кут до 90°, створюють своєю внутрішньою состійким матеріалом із двох сторін - зовнішньої і стороною направляючі, що змінють рух коксу з внутрішньої (обидві сторони поворотних лотків 11 периферійного на центральний, за рахунок чого є робочими). Вісі 12 повороту лотків 11 розташококс подається прямо в центр колошника печі. вані на кронштейнах 13, жорстко закріплених на Після завантаження дози коксу в центр колошника внутрішній поверхні нерухомих секторів 10 великопечі поворотні лотки 11 за допомогою приводу 14, го конуса 5. Привід 14 обертання лотків 11 навкоштанги 15, диска 16 і тяг 17 повертаються у ло своєї вісі обладнаний закріпленим на вертивихідне положення, утворюючи звичайну поверхкальній штанзі 15 диском 16, що вільно зв'язаний ню великого конуса 5. тягами 17 з кожним з поворотних лотків 11. Завантажувальний пристрій доменної печі заЗавантажувальний пристрій доменної печі працює в такий спосіб. Шихтові матеріали (агломерат, окатиші, кокс і добавки) подають, наприклад, скіпами в прийомну воронку 1. З прийомної воронки 1 через розподільник шихти 2 порції матеріалів надходять на малий конус 3 і далі, після його відкриття, на великий конус 5. На великому конусі збирається подача, що після відкриття великого конуса 5 зсипається в піч у виді кільця ближче до стінок колошника печі. У циклі завантаження печі передбачається подача дози коксу безпосередньо в центр колошника печі, для чого на великому конусі 5 збирають один чи два скіпи пропонованої конструкції розширює можливості типового двоконусного засипного апарата, шляхом додання йому властивостей лоткового завантажувального пристрою, за рахунок додаткових можливостей керування розподілом матеріалів по радіусу колошника печі, що забезпечить рівний хід печі, знизить витрату коксу і підвищить продуктивність печі. Література: 1. Ефименко Г.Г., Гиммельфарб А.А., Левченко В.Е. Металлургия чугуна. - К.: Вища школа, 1981. -496 с. Фіг. З Комп'ютерна верстка М. Клюкін Підписне Тираж39 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м. Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул. Сім'ї Хохлових, 15, м. Київ, 04119
