Завантажувальний пристрій доменної печі

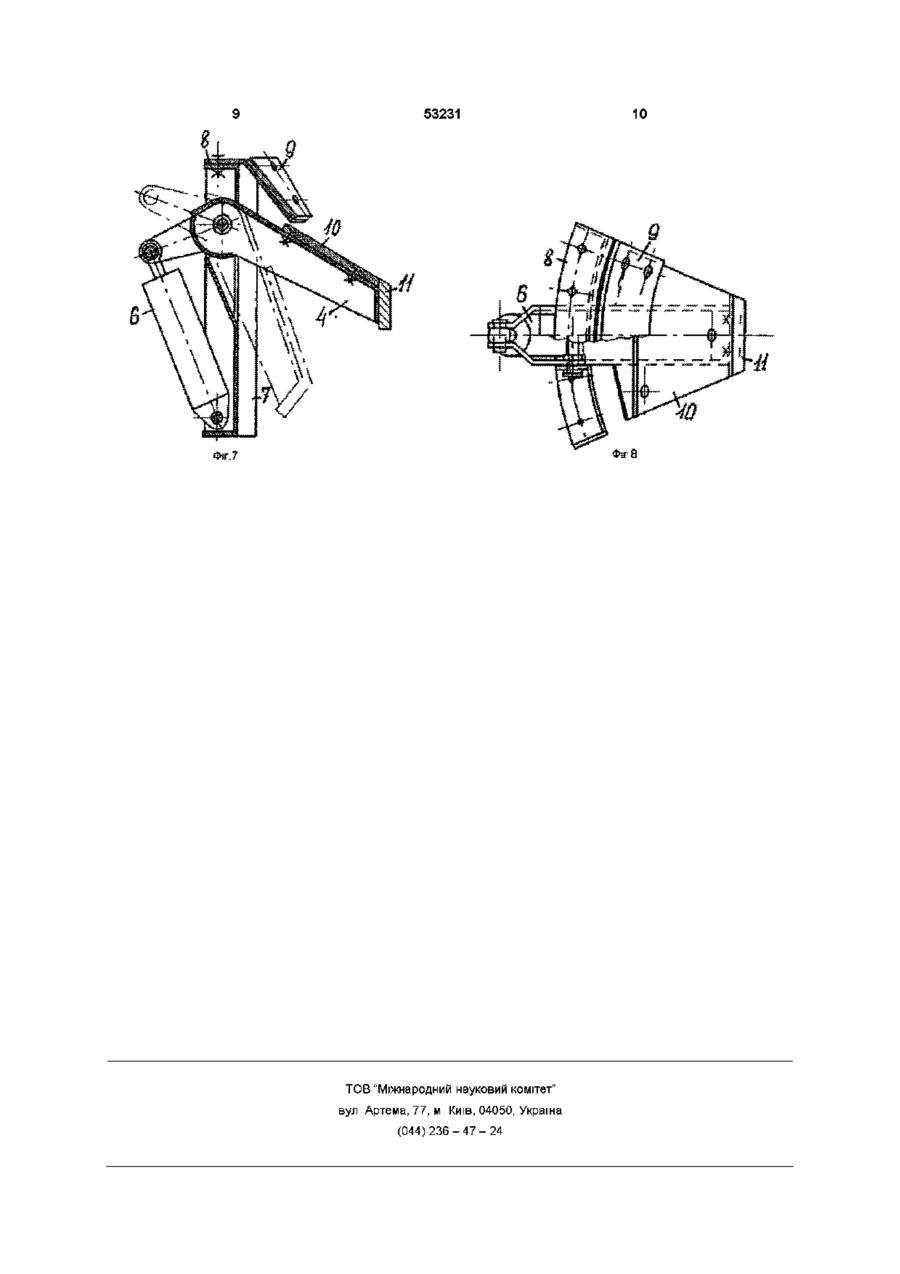

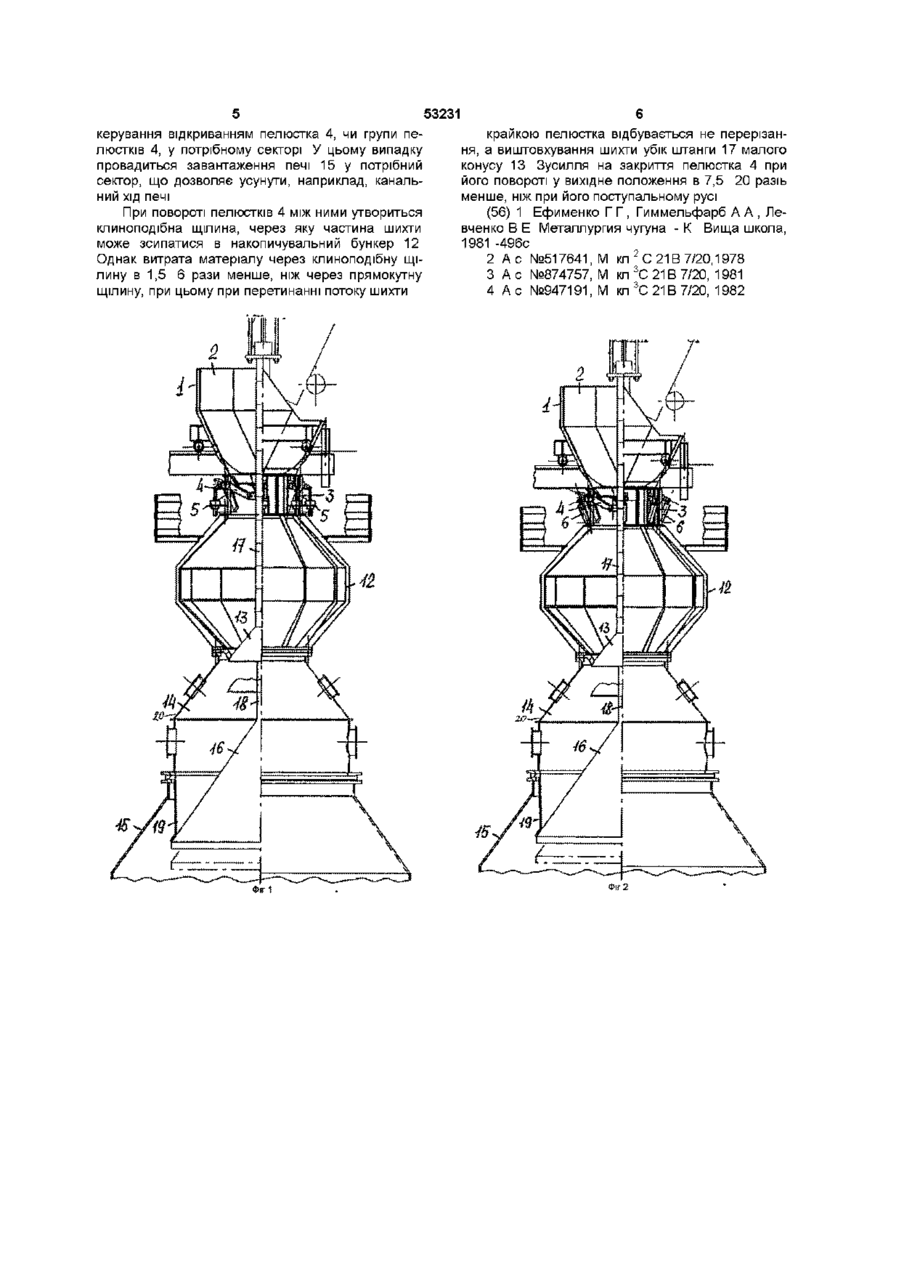

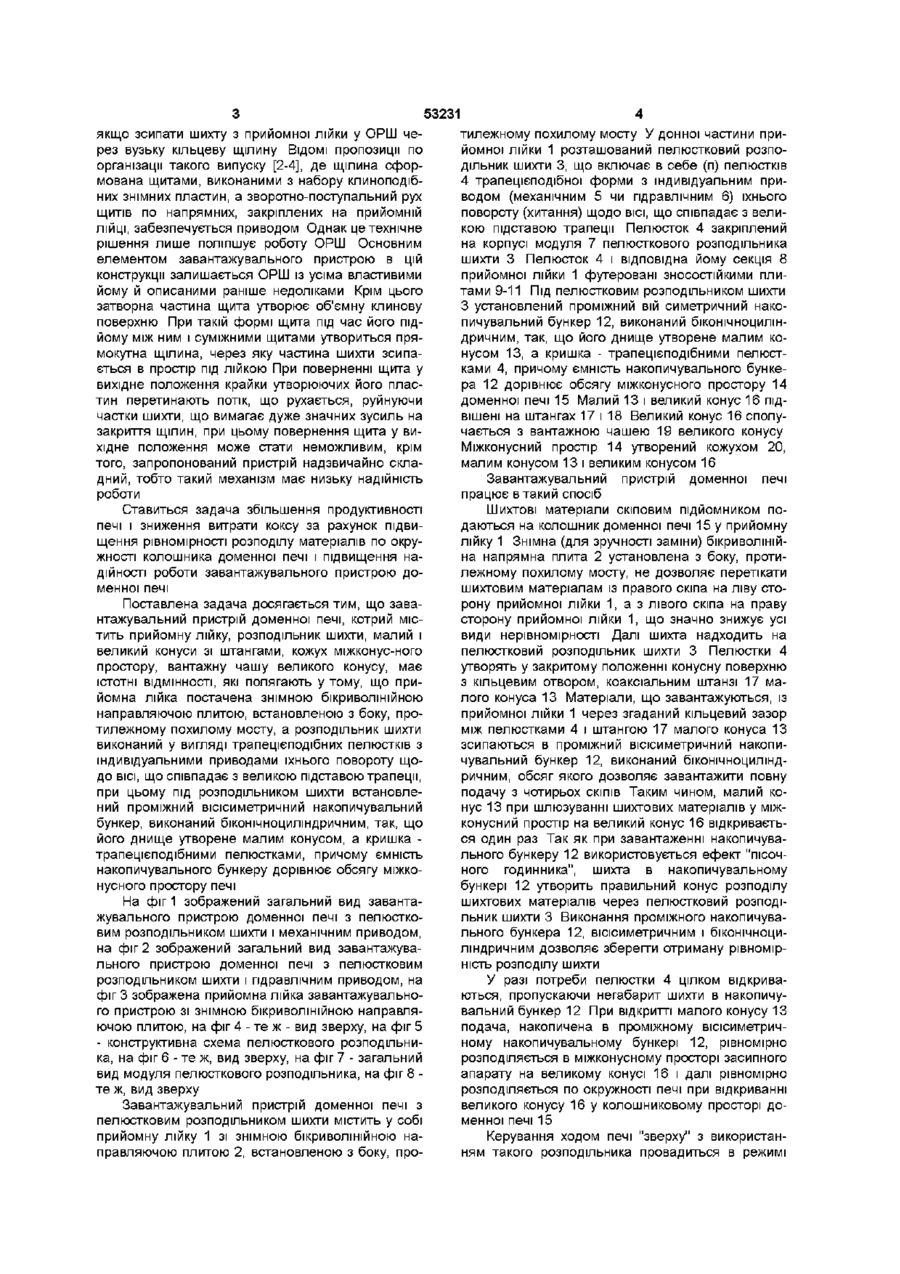

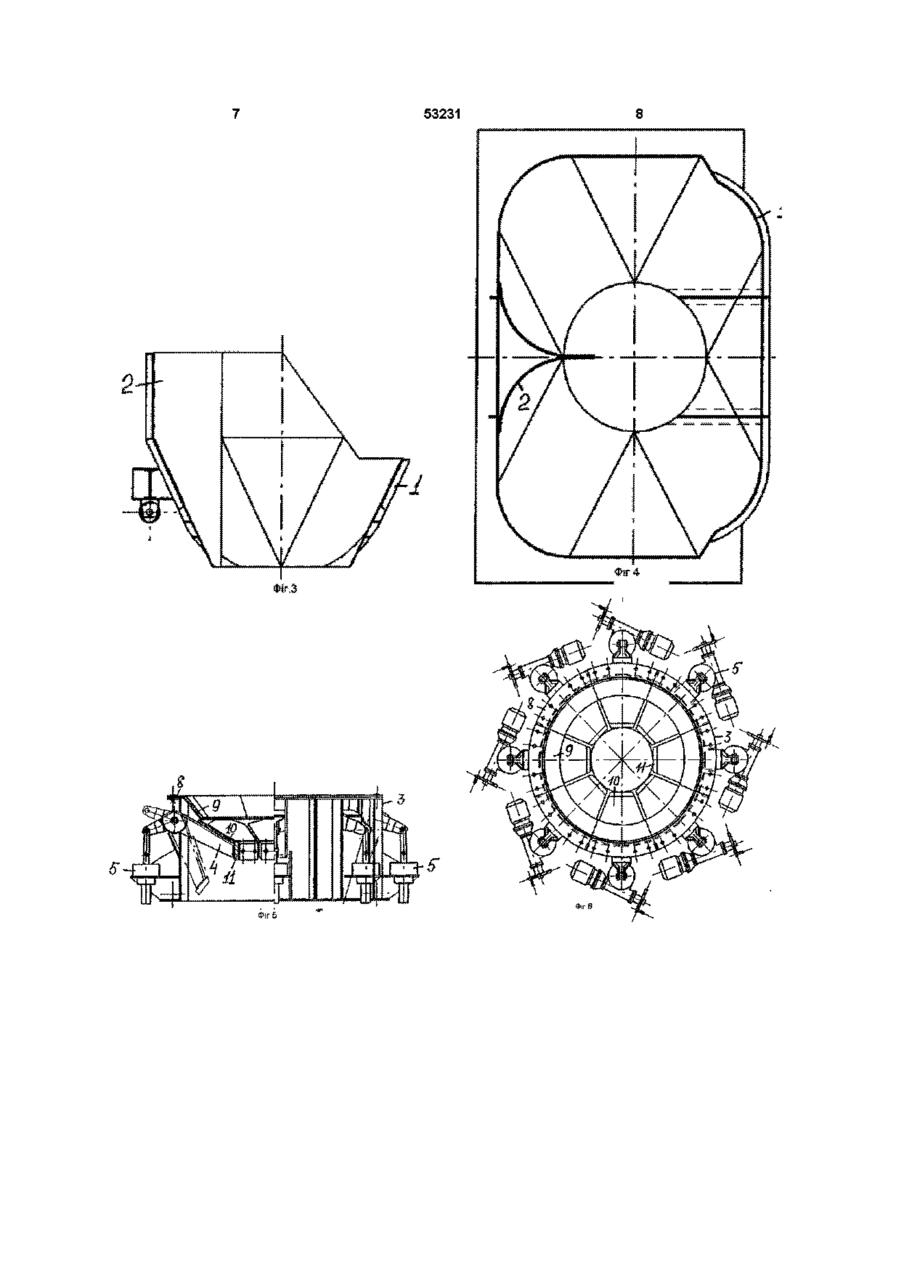

Завантажувальний пристрій доменної печі, що містить прийомну лійку, розподільник шихти, ма лий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конуса, який відрізняється тим, що прийомна лійка оснащена знімною бікриволінійною напрямною плитою, встановленою з боку, протилежного похилому мосту, а розподільник шихти виконаний у вигляді трапецієподібних пелюстків з індивідуальними приводами їх повороту щодо осі, що співпадає з великою основою трапеції, при цьому під розподільником шихти встановлений проміжний осесиметричний накопичувальний бункер, виконаний біконічноциліндричним так, що його днище утворене малим конусом, а кришка - трапецієподібними пелюстками, причому ємність накопичувального бункера дорівнює обсягу міжконусного простору печі Винахід відноситься до області чорної металурги, зокрема до доменного виробництва, а саме до устаткування доменних печей Відомо завантажувальний пристрій доменної печі, що містить прийомну лійку, розподільник шихти, малий і великий конуси зі штангами, кожух міжконусного простору, вантажну чашу великого конусу [1, стор 365-367] Недоліками завантажувального пристрою доменної печі є те, що шихта зі скіпа потрапляє в прийомну лійку асиметрично ВІСІ печі і здійснює спіралеподібний рух по и поверхні, це веде до сегрегації шихти та асиметричному розташуванню и в ЛІЙЦІ обертового розподільника шихти (ОРШ) Чере з це утворюється об'ємна, гранулометрична і вагова нерівномірності, що потім і намагаються усунути за допомогою ОРШ Малий обсяг лійки, розрахований на прийом шихти одного скіпа, призводить до необхідності для набору подачі на великому конусі з чотирьох СКІПІВ чотири рази відкривати малий конус, що значно збільшує час перебування великого конусу під перепадом тиску і, отже, до утворення продувів і зменшення терміну служби засипного апарату Для забезпечення необхідного рівномірного розподілу шихтових матеріалів по окружності колошника необхідно обертати чи повертати порцію шихти разом з лійкою і малим конусом по технологічній програмі Маса лійки із шихтою складає в залежності від обсягу печі від 60 до 80т, а неврівноваженість системи, в зв'язку з однобічним завантаженням лійки (або з лівого, або з правого скіпа), складає 15-18% При завантаженні скіпа залізовмісними матеріалами масою 25-30т, момент неврівноваженості складає при діаметрі лійки ОРШ 3-4м, ВІДПОВІДНО 67,590кН-м Обертання лійки з такою неврівноваженістю створює в елементах приводу, опорних елементах і метал о конструкціях печі небажані динамічні навантаження Часте відмовлення елементів приводу обертання лійки ОРШ (особливо редуктора) відбувається внаслідок цих навантажень Лійка ОРШ має ущільнення між юбкою і корпусом ОРШ діаметром 3-3,5м Забезпечення і підтримка ЩІЛЬНОСТІ контакту довжиною 9-11м при перепаді тиску 0,2мПа -досить складна задача при будь-якому типі ущільнення Центрування лійки ОРШ щодо ВІСІ печі забезпечується роликами, що центрують, нерівномірність зносу яких по діаметру порушує центрування лійки і вимагає періодичного коректування В однаковій мірі це відноситься до опорних роликів, тому що разом зі зносом роликів зношується і кільцева рейка Усунути об'ємну нерівномірність при подачі шихти в обертовий розподільник шихти можна, СО СЧ СО Ю 53231 якщо зсипати шихту з прийомної лійки у ОРШ четилежному похилому мосту У донної частини прирез вузьку кільцеву щілину ВІДОМІ пропозиції по йомної лійки 1 розташований пелюстковий розпоорганізації такого випуску [2-4], де щілина сфордільник шихти 3, що включає в себе (п) пелюстків мована щитами, виконаними з набору клиноподіб4 трапецієподібної форми з індивідуальним приних знімних пластин, а зворотно-поступальний рух водом (механічним 5 чи гідравлічним 6) їхнього щитів по напрямних, закріплених на прийомній повороту (хитання) щодо ВІСІ, ЩО співпадає з велиЛІЙЦІ, забезпечується приводом Однак це технічне кою підставою трапеції Пелюсток 4 закріплений рішення лише поліпшує роботу ОРШ Основним на корпусі модуля 7 пелюсткового розподільника елементом завантажувального пристрою в цій шихти 3 Пелюсток 4 і відповідна йому секція 8 конструкції залишається ОРШ із усіма властивими прийомної лійки 1 футеровані зносостійкими плийому й описаними раніше недоліками Крім цього тами 9-11 Під пелюстковим розподільником шихти затворна частина щита утворює об'ємну клинову З установлений проміжний вій симетричний накоповерхню При такій формі щита під час його підпичувальний бункер 12, виконаний біконічноцилінйому між ним і суміжними щитами утвориться прядричним, так, що його днище утворене малим комокутна щілина, через яку частина шихти зсипанусом 13, а кришка - трапецієподібними пелюстється в простір під лійкою При поверненні щита у ками 4, причому ємність накопичувального бункевихідне положення крайки утворюючих його пласра 12 дорівнює обсягу міжконусного простору 14 тин перетинають потік, що рухається, руйнуючи доменної печі 15 Малий 13 і великий конус 16 підчастки шихти, що вимагає дуже значних зусиль на вішені на штангах 17 і 18 Великий конус 16 сполузакриття щілин, при цьому повернення щита у вичається з вантажною чашею 19 великого конусу хідне положення може стати неможливим, крім Міжконусний простір 14 утворений кожухом 20, того, запропонований пристрій надзвичайно скламалим конусом 13 і великим конусом 16 дний, тобто такий механізм має низьку надійність Завантажувальний пристрій доменної печі роботи працює в такий спосіб Ставиться задача збільшення продуктивності Шихтові матеріали скіповим підйомником попечі і зниження витрати коксу за рахунок підвидаються на колошник доменної печі 15 у прийомну щення рівномірності розподілу матеріалів по окрулійку 1 Знімна (для зручності заміни) бікриволінійжності колошника доменної печі і підвищення нана напрямна плита 2 установлена з боку, протидійності роботи завантажувального пристрою долежному похилому мосту, не дозволяє перетікати менної печі шихтовим матеріалам із правого скіпа на ліву сторону прийомної лійки 1, а з лівого скіпа на праву Поставлена задача досягається тим, що завасторону прийомної лійки 1, що значно знижує усі нтажувальний пристрій доменної печі, котрий місвиди нерівномірності Далі шихта надходить на тить прийомну лійку, розподільник шихти, малий і пелюстковий розподільник шихти 3 Пелюстки 4 великий конуси зі штангами, кожух міжконус-ного утворять у закритому положенні конусну поверхню простору, вантажну чашу великого конусу, має з кільцевим отвором, коаксіальним штанзі 17 маІСТОТНІ ВІДМІННОСТІ, які полягають у тому, що прилого конуса 13 Матеріали, що завантажуються, із йомна лійка постачена знімною бікриволініиною прийомної лійки 1 через згаданий кільцевий зазор направляючою плитою, встановленою з боку, проміж пелюстками 4 і штангою 17 малого конуса 13 тилежному похилому мосту, а розподільник шихти зсипаються в проміжний вісісиметричний накопивиконаний у вигляді трапецієподібних пелюстків з чувальний бункер 12, виконаний біконічноциліндіндивідуальними приводами їхнього повороту щоричним, обсяг якого дозволяє завантажити повну до ВІСІ, що співпадає з великою підставою трапеції, подачу з чотирьох СКІПІВ Таким чином, малий копри цьому під розподільником шихти встановленус 13 при шлюзуванні шихтових матеріалів у міжний проміжний вісісиметричний накопичувальний конусний простір на великий конус 16 відкриваєтьбункер, виконаний біконічноциліндричним, так, що ся один раз Так як при завантаженні накопичувайого днище утворене малим конусом, а кришка льного бункеру 12 використовується ефект "пісочтрапецієподібними пелюстками, причому ємність ного годинника", шихта в накопичувальному накопичувального бункеру дорівнює обсягу міжкобункері 12 утворить правильний конус розподілу нусного простору печі шихтових матеріалів через пелюстковий розподіНа фіг 1 зображений загальний вид завантальник шихти 3 Виконання проміжного накопичуважувального пристрою доменної печі з пелюсткольного бункера 12, вісісиметричним і біконічноцивим розподільником шихти і механічним приводом, ліндричним дозволяє зберегти отриману рівномірна фіг 2 зображений загальний вид завантажуваність розподілу шихти льного пристрою доменної печі з пелюстковим розподільником шихти і гідравлічним приводом, на У разі потреби пелюстки 4 цілком відкривафіг 3 зображена прийомна лійка завантажувальноються, пропускаючи негабарит шихти в накопичуго пристрою зі знімною бікриволініиною направлявальний бункер 12 При відкритті малого конусу 13 ючою плитою, на фіг 4 - те ж - вид зверху, на фіг 5 подача, накопичена в проміжному вісісиметрич- конструктивна схема пелюсткового розподільниному накопичувальному бункері 12, рівномірно ка, на фіг 6 - те ж, вид зверху, на фіг 7 - загальний розподіляється в міжконусному просторі засипного вид модуля пелюсткового розподільника, на фіг 8 апарату на великому конусі 16 і далі рівномірно те ж, вид зверху розподіляється по окружності печі при відкриванні великого конусу 16 у колошниковому просторі доЗавантажувальний пристрій доменної печі з менної печі 15 пелюстковим розподільником шихти містить у собі прийомну лійку 1 зі знімною бікриволініиною наКерування ходом печі "зверху" з використанправляючою плитою 2, встановленою з боку, проням такого розподільника провадиться в режимі 53231 керування відкриванням пелюстка 4, чи групи пелюстків 4, у потрібному секторі У цьому випадку провадиться завантаження печі 15 у потрібний сектор, що дозволяє усунути, наприклад, канальний хід печі При повороті пелюстків 4 між ними утвориться клиноподібна щілина, через яку частина шихти може зсипатися в накопичувальний бункер 12 Однак витрата матеріалу через клиноподібну щілину в 1,5 6 рази менше, ніж через прямокутну щілину, при цьому при перетинанні потоку шихти крайкою пелюстка відбувається не перерізання, а виштовхування шихти убік штанги 17 малого конусу 13 Зусилля на закриття пелюстка 4 при його повороті у вихідне положення в 7,5 20 разіь менше, ніж при його поступальному русі (56) 1 Ефименко Г Г , Гиммельфарб А А , Левченко В Е Металлургия чугуна - К Вища школа, 1981 -496с 2 2 А с №517641, М кл С 21В 7/20,1978 3 кл С 21В 7/20, 1981 3 А с №874757, 3 4 А с №947191, кл С 21В 7/20, 1982 Фіг 2 53231 53231 >WJ TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24 10
