Спосіб збільшення статевого члена та електромеханічний екстендер для його реалізації

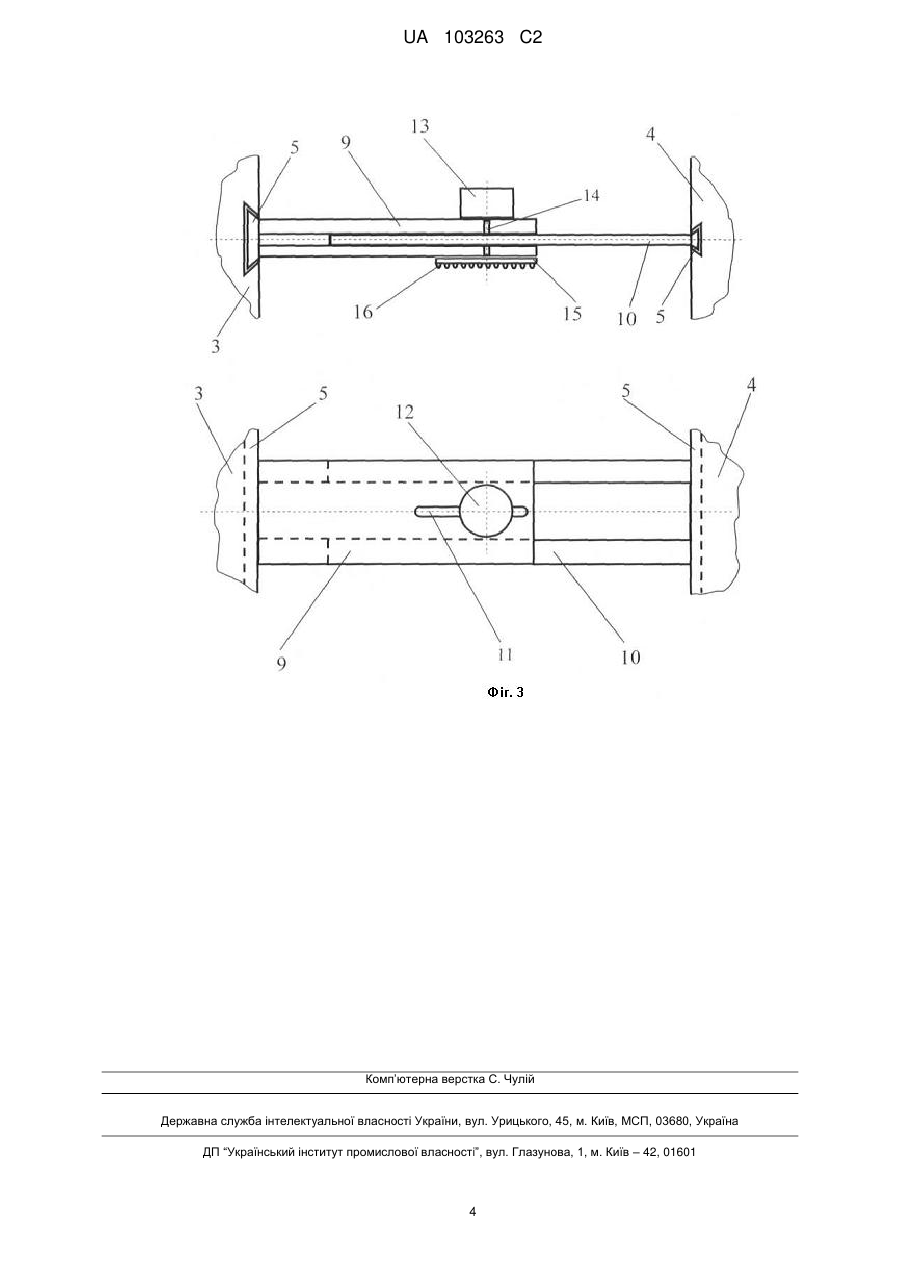

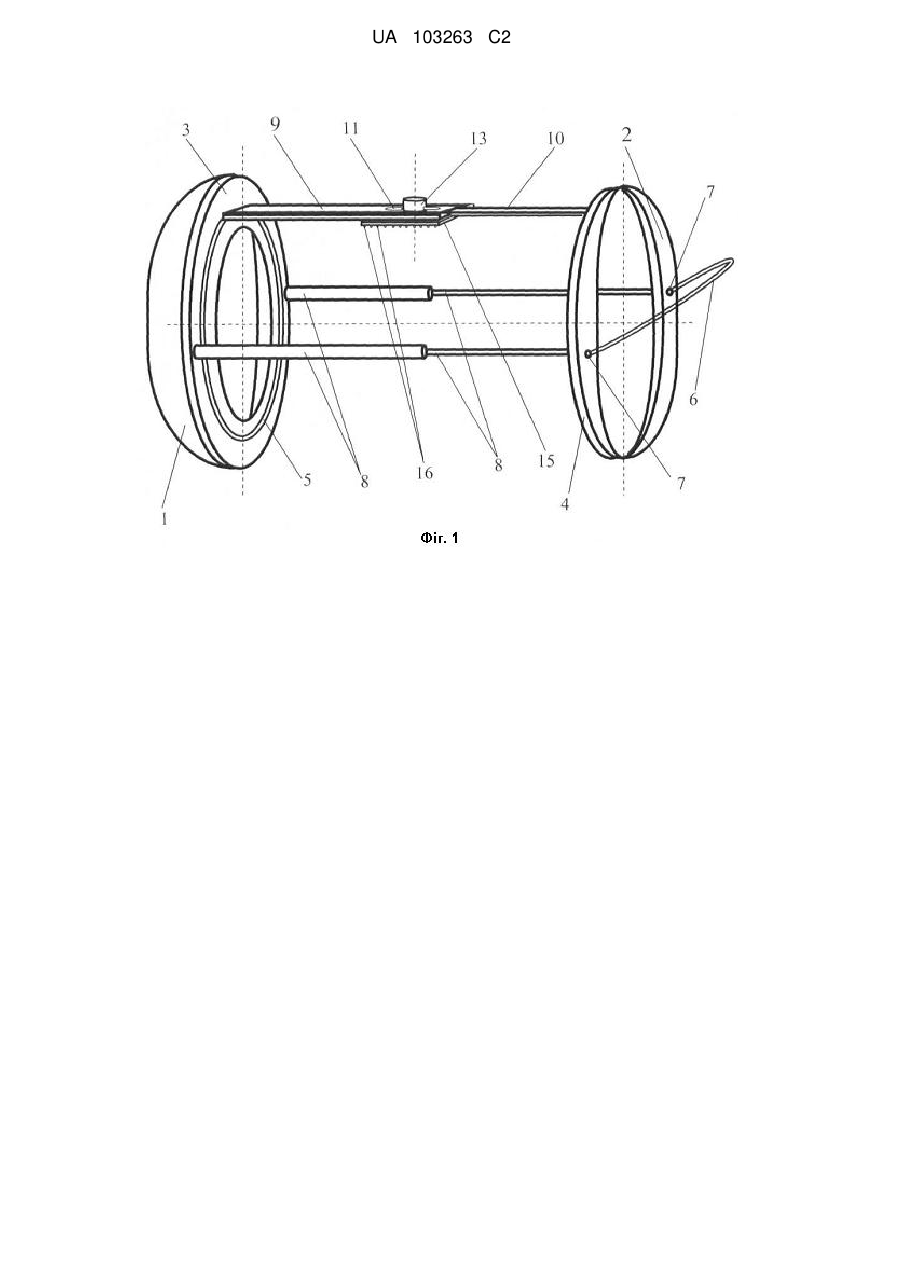

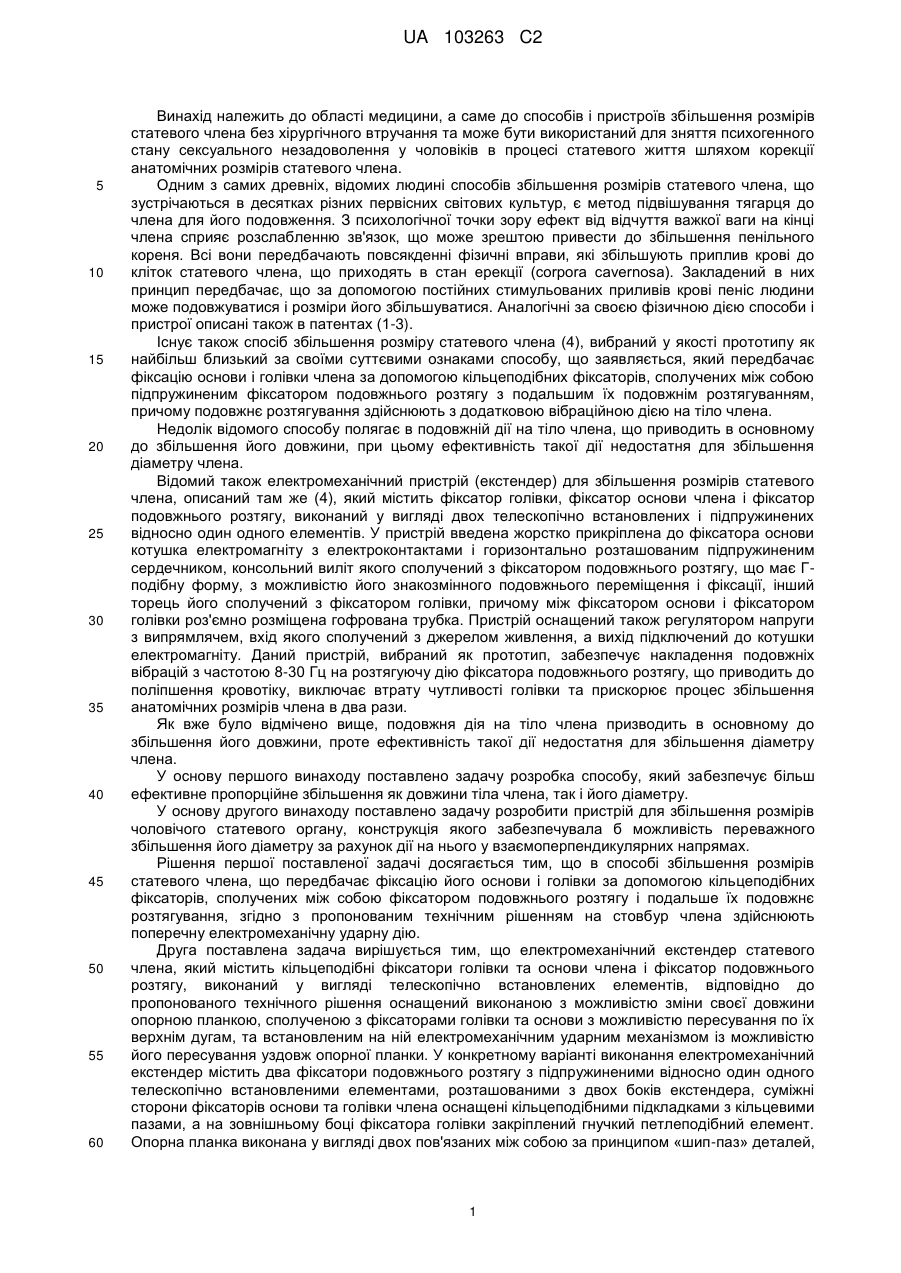

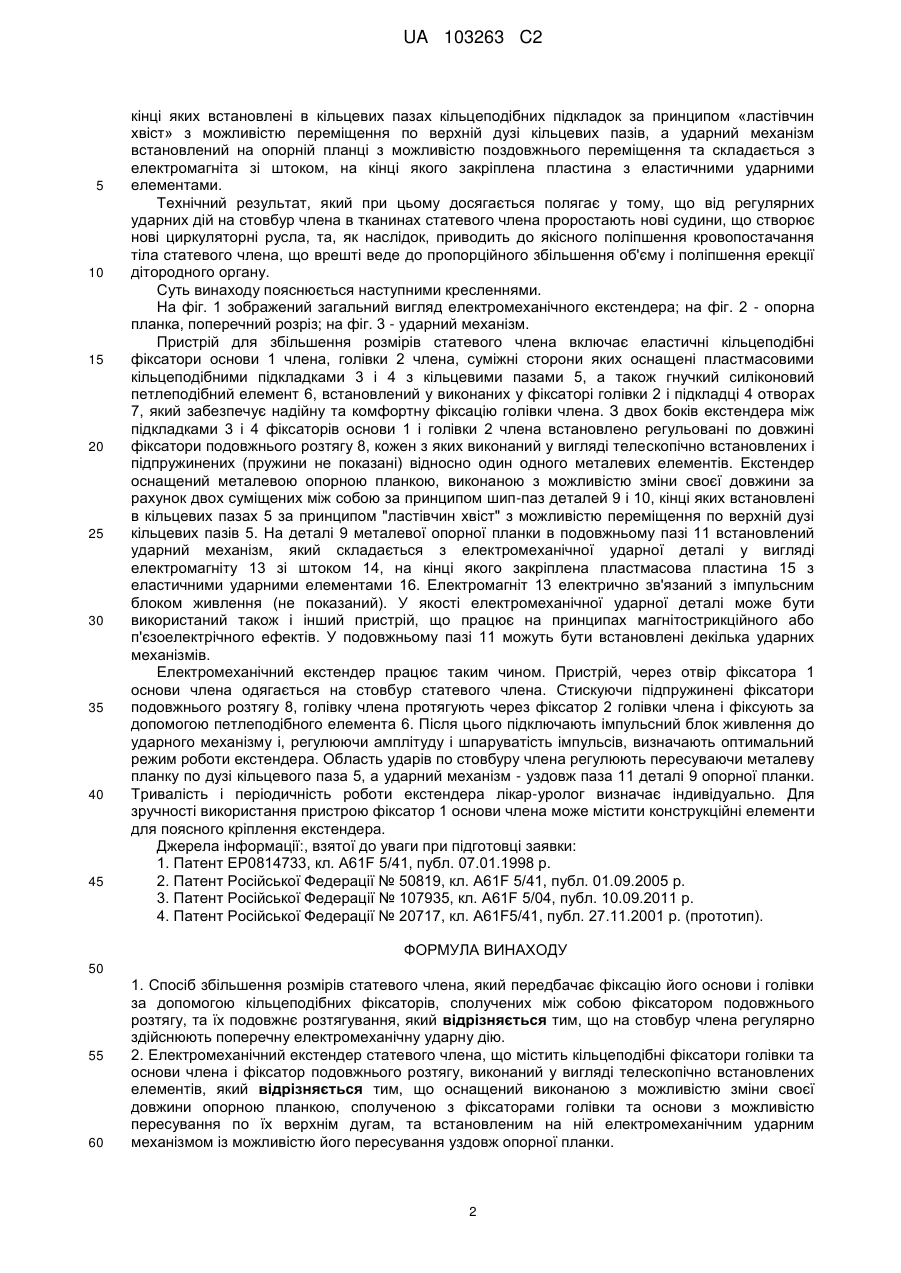

Реферат: Винахід належить до медицини та стосується способів і пристроїв для збільшення розмірів статевого члена без хірургічного втручання. Екстендер оснащений виконаною з можливістю зміни своєї довжини опорною планкою, сполученою з кільцеподібними фіксаторами голівки і основи з можливістю пересування по їх верхнім дугам, та встановленим на ній електромеханічним ударним механізмом із можливістю його пересування уздовж опорної планки. UA 103263 C2 (12) UA 103263 C2 UA 103263 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області медицини, а саме до способів і пристроїв збільшення розмірів статевого члена без хірургічного втручання та може бути використаний для зняття психогенного стану сексуального незадоволення у чоловіків в процесі статевого життя шляхом корекції анатомічних розмірів статевого члена. Одним з самих древніх, відомих людині способів збільшення розмірів статевого члена, що зустрічаються в десятках різних первісних світових культур, є метод підвішування тягарця до члена для його подовження. З психологічної точки зору ефект від відчуття важкої ваги на кінці члена сприяє розслабленню зв'язок, що може зрештою привести до збільшення пенільного кореня. Всі вони передбачають повсякденні фізичні вправи, які збільшують приплив крові до кліток статевого члена, що приходять в стан ерекції (corpora cavernosa). Закладений в них принцип передбачає, що за допомогою постійних стимульованих приливів крові пеніс людини може подовжуватися і розміри його збільшуватися. Аналогічні за своєю фізичною дією способи і пристрої описані також в патентах (1-3). Існує також спосіб збільшення розміру статевого члена (4), вибраний у якості прототипу як найбільш близький за своїми суттєвими ознаками способу, що заявляється, який передбачає фіксацію основи і голівки члена за допомогою кільцеподібних фіксаторів, сполучених між собою підпружиненим фіксатором подовжнього розтягу з подальшим їх подовжнім розтягуванням, причому подовжнє розтягування здійснюють з додатковою вібраційною дією на тіло члена. Недолік відомого способу полягає в подовжній дії на тіло члена, що приводить в основному до збільшення його довжини, при цьому ефективність такої дії недостатня для збільшення діаметру члена. Відомий також електромеханічний пристрій (екстендер) для збільшення розмірів статевого члена, описаний там же (4), який містить фіксатор голівки, фіксатор основи члена і фіксатор подовжнього розтягу, виконаний у вигляді двох телескопічно встановлених і підпружинених відносно один одного елементів. У пристрій введена жорстко прикріплена до фіксатора основи котушка електромагніту з електроконтактами і горизонтально розташованим підпружиненим сердечником, консольний виліт якого сполучений з фіксатором подовжнього розтягу, що має Гподібну форму, з можливістю його знакозмінного подовжнього переміщення і фіксації, інший торець його сполучений з фіксатором голівки, причому між фіксатором основи і фіксатором голівки роз'ємно розміщена гофрована трубка. Пристрій оснащений також регулятором напруги з випрямлячем, вхід якого сполучений з джерелом живлення, а вихід підключений до котушки електромагніту. Даний пристрій, вибраний як прототип, забезпечує накладення подовжніх вібрацій з частотою 8-30 Гц на розтягуючу дію фіксатора подовжнього розтягу, що приводить до поліпшення кровотіку, виключає втрату чутливості голівки та прискорює процес збільшення анатомічних розмірів члена в два рази. Як вже було відмічено вище, подовжня дія на тіло члена призводить в основному до збільшення його довжини, проте ефективність такої дії недостатня для збільшення діаметру члена. У основу першого винаходу поставлено задачу розробка способу, який забезпечує більш ефективне пропорційне збільшення як довжини тіла члена, так і його діаметру. У основу другого винаходу поставлено задачу розробити пристрій для збільшення розмірів чоловічого статевого органу, конструкція якого забезпечувала б можливість переважного збільшення його діаметру за рахунок дії на нього у взаємоперпендикулярних напрямах. Рішення першої поставленої задачі досягається тим, що в способі збільшення розмірів статевого члена, що передбачає фіксацію його основи і голівки за допомогою кільцеподібних фіксаторів, сполучених між собою фіксатором подовжнього розтягу і подальше їх подовжнє розтягування, згідно з пропонованим технічним рішенням на стовбур члена здійснюють поперечну електромеханічну ударну дію. Друга поставлена задача вирішується тим, що електромеханічний екстендер статевого члена, який містить кільцеподібні фіксатори голівки та основи члена і фіксатор подовжнього розтягу, виконаний у вигляді телескопічно встановлених елементів, відповідно до пропонованого технічного рішення оснащений виконаною з можливістю зміни своєї довжини опорною планкою, сполученою з фіксаторами голівки та основи з можливістю пересування по їх верхнім дугам, та встановленим на ній електромеханічним ударним механізмом із можливістю його пересування уздовж опорної планки. У конкретному варіанті виконання електромеханічний екстендер містить два фіксатори подовжнього розтягу з підпружиненими відносно один одного телескопічно встановленими елементами, розташованими з двох боків екстендера, суміжні сторони фіксаторів основи та голівки члена оснащені кільцеподібними підкладками з кільцевими пазами, а на зовнішньому боці фіксатора голівки закріплений гнучкий петлеподібний елемент. Опорна планка виконана у вигляді двох пов'язаних між собою за принципом «шип-паз» деталей, 1 UA 103263 C2 5 10 15 20 25 30 35 40 45 кінці яких встановлені в кільцевих пазах кільцеподібних підкладок за принципом «ластівчин хвіст» з можливістю переміщення по верхній дузі кільцевих пазів, а ударний механізм встановлений на опорній планці з можливістю поздовжнього переміщення та складається з електромагніта зі штоком, на кінці якого закріплена пластина з еластичними ударними елементами. Технічний результат, який при цьому досягається полягає у тому, що від регулярних ударних дій на стовбур члена в тканинах статевого члена проростають нові судини, що створює нові циркуляторні русла, та, як наслідок, приводить до якісного поліпшення кровопостачання тіла статевого члена, що врешті веде до пропорційного збільшення об'єму і поліпшення ерекції дітородного органу. Суть винаходу пояснюється наступними кресленнями. На фіг. 1 зображений загальний вигляд електромеханічного екстендера; на фіг. 2 - опорна планка, поперечний розріз; на фіг. 3 - ударний механізм. Пристрій для збільшення розмірів статевого члена включає еластичні кільцеподібні фіксатори основи 1 члена, голівки 2 члена, суміжні сторони яких оснащені пластмасовими кільцеподібними підкладками 3 і 4 з кільцевими пазами 5, а також гнучкий силіконовий петлеподібний елемент 6, встановлений у виконаних у фіксаторі голівки 2 і підкладці 4 отворах 7, який забезпечує надійну та комфортну фіксацію голівки члена. З двох боків екстендера між підкладками 3 і 4 фіксаторів основи 1 і голівки 2 члена встановлено регульовані по довжині фіксатори подовжнього розтягу 8, кожен з яких виконаний у вигляді телескопічно встановлених і підпружинених (пружини не показані) відносно один одного металевих елементів. Екстендер оснащений металевою опорною планкою, виконаною з можливістю зміни своєї довжини за рахунок двох суміщених між собою за принципом шип-паз деталей 9 і 10, кінці яких встановлені в кільцевих пазах 5 за принципом "ластівчин хвіст" з можливістю переміщення по верхній дузі кільцевих пазів 5. На деталі 9 металевої опорної планки в подовжньому пазі 11 встановлений ударний механізм, який складається з електромеханічної ударної деталі у вигляді електромагніту 13 зі штоком 14, на кінці якого закріплена пластмасова пластина 15 з еластичними ударними елементами 16. Електромагніт 13 електрично зв'язаний з імпульсним блоком живлення (не показаний). У якості електромеханічної ударної деталі може бути використаний також і інший пристрій, що працює на принципах магнітострикційного або п'єзоелектрічного ефектів. У подовжньому пазі 11 можуть бути встановлені декілька ударних механізмів. Електромеханічний екстендер працює таким чином. Пристрій, через отвір фіксатора 1 основи члена одягається на стовбур статевого члена. Стискуючи підпружинені фіксатори подовжнього розтягу 8, голівку члена протягують через фіксатор 2 голівки члена і фіксують за допомогою петлеподібного елемента 6. Після цього підключають імпульсний блок живлення до ударного механізму і, регулюючи амплітуду і шпаруватість імпульсів, визначають оптимальний режим роботи екстендера. Область ударів по стовбуру члена регулюють пересуваючи металеву планку по дузі кільцевого паза 5, а ударний механізм - уздовж паза 11 деталі 9 опорної планки. Тривалість і періодичність роботи екстендера лікар-уролог визначає індивідуально. Для зручності використання пристрою фіксатор 1 основи члена може містити конструкційні елементи для поясного кріплення екстендера. Джерела інформації:, взятої до уваги при підготовці заявки: 1. Патент ЕР0814733, кл. A61F 5/41, публ. 07.01.1998 p. 2. Патент Російської Федерації № 50819, кл. A61F 5/41, публ. 01.09.2005 p. 3. Патент Російської Федерації № 107935, кл. A61F 5/04, публ. 10.09.2011 p. 4. Патент Російської Федерації № 20717, кл. A61F5/41, публ. 27.11.2001 p. (прототип). ФОРМУЛА ВИНАХОДУ 50 55 60 1. Спосіб збільшення розмірів статевого члена, який передбачає фіксацію його основи і голівки за допомогою кільцеподібних фіксаторів, сполучених між собою фіксатором подовжнього розтягу, та їх подовжнє розтягування, який відрізняється тим, що на стовбур члена регулярно здійснюють поперечну електромеханічну ударну дію. 2. Електромеханічний екстендер статевого члена, що містить кільцеподібні фіксатори голівки та основи члена і фіксатор подовжнього розтягу, виконаний у вигляді телескопічно встановлених елементів, який відрізняється тим, що оснащений виконаною з можливістю зміни своєї довжини опорною планкою, сполученою з фіксаторами голівки та основи з можливістю пересування по їх верхнім дугам, та встановленим на ній електромеханічним ударним механізмом із можливістю його пересування уздовж опорної планки. 2 UA 103263 C2 5 10 3. Електромеханічний екстендер за п. 2, який відрізняється тим, що містить два фіксатори подовжнього розтягу з підпружиненими відносно один одного телескопічно встановленими елементами, розташованих з двох боків екстендера. 4. Електромеханічний екстендер за п. 2 або 3, який відрізняється тим, що суміжні сторони фіксаторів основи та голівки члена оснащені кільцеподібними підкладками з кільцевими пазами, а на зовнішньому боці фіксатора голівки закріплений гнучкий петлеподібний елемент. 5. Електромеханічний екстендер за будь-яким з п. 4, який відрізняється тим, що опорна планка виконана з двох пов'язаних між собою за принципом "шип-паз" деталей, кінці яких встановлені в кільцевих пазах кільцеподібних підкладок за принципом "ластівчин хвіст". 6. Електромеханічний екстендер за будь-яким з пп. 2-5, який відрізняється тим, що ударний механізм складається з електромагніта зі штоком, на кінці якого закріплена пластина з еластичними ударними елементами. 3 UA 103263 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
