Спосіб визначення об’єму тіла

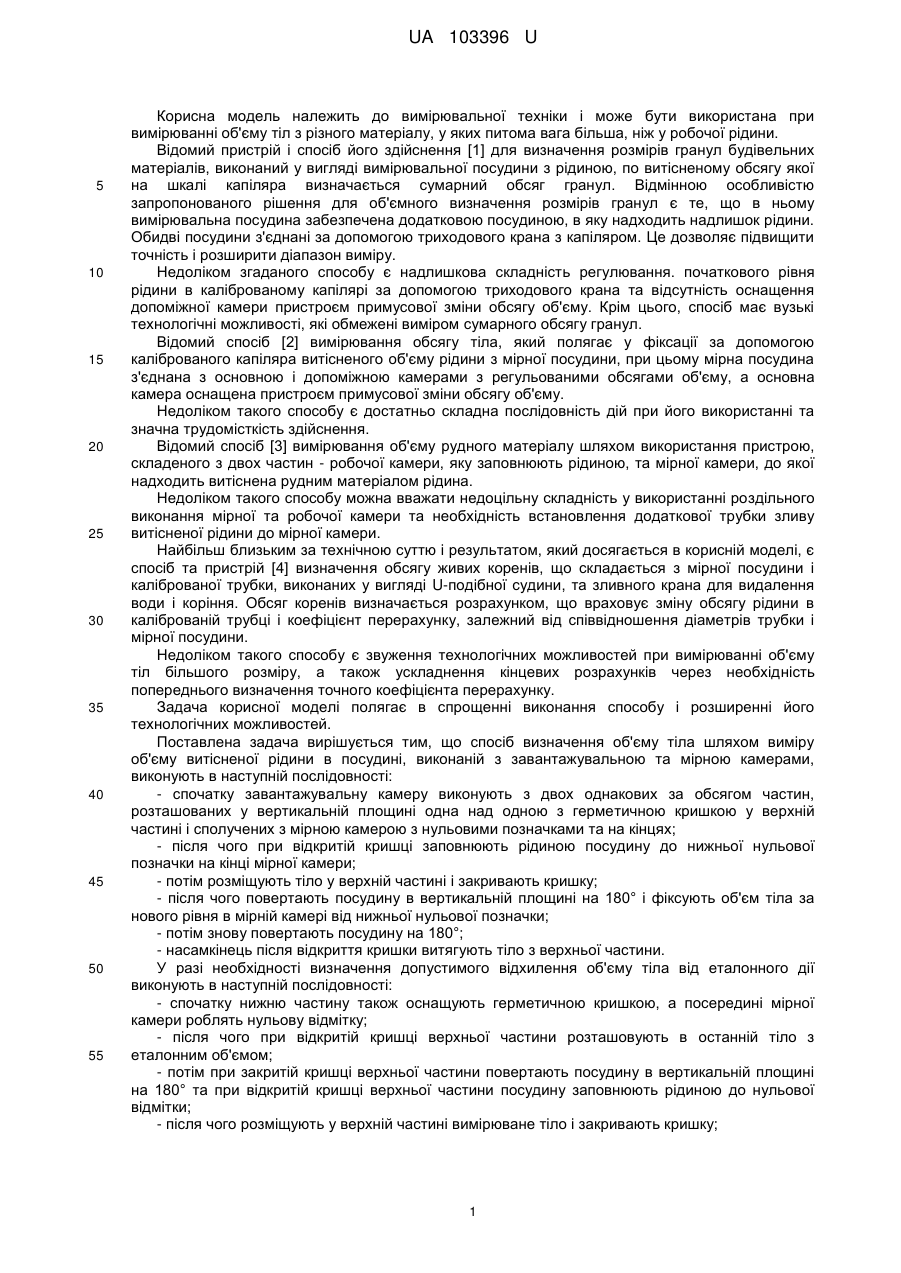

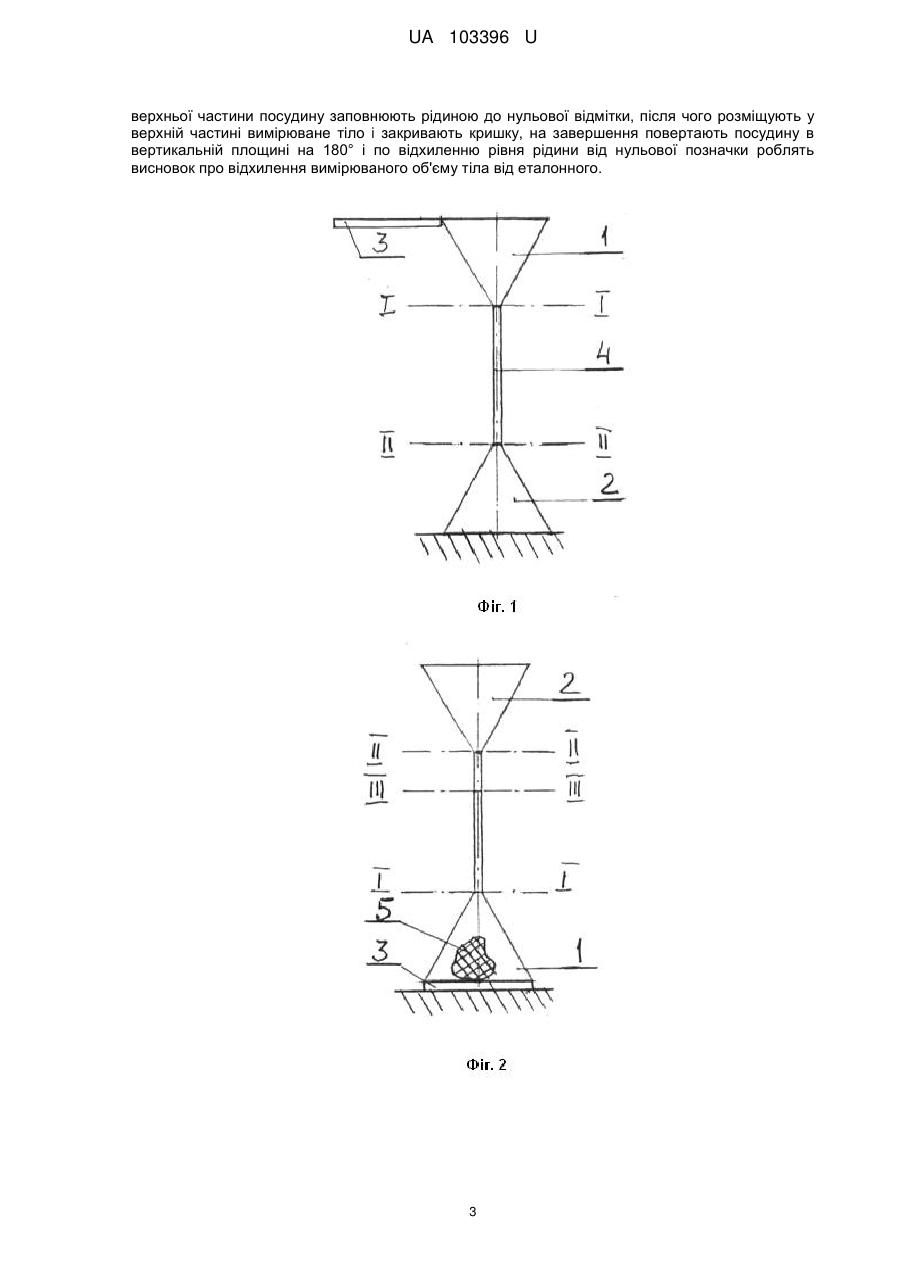

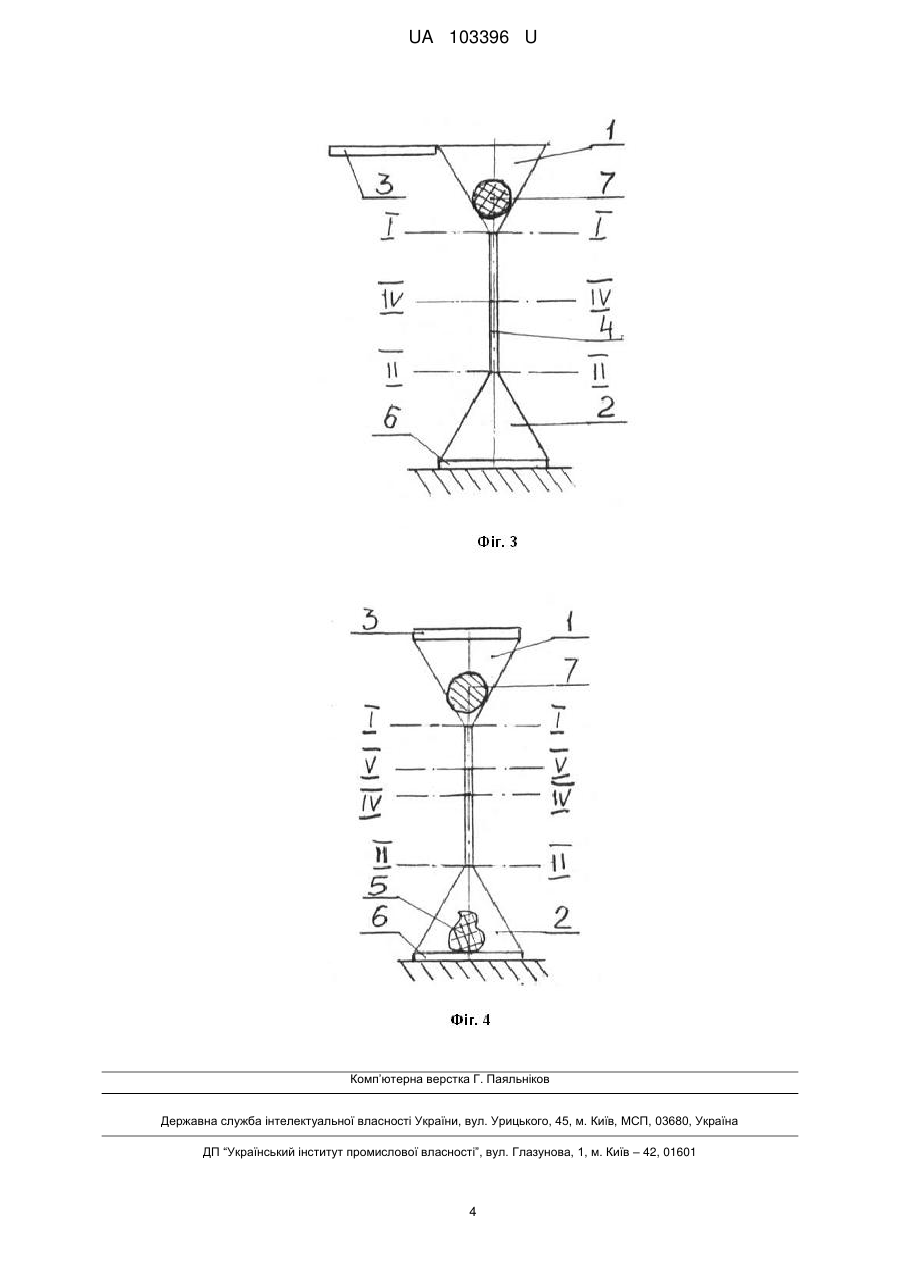

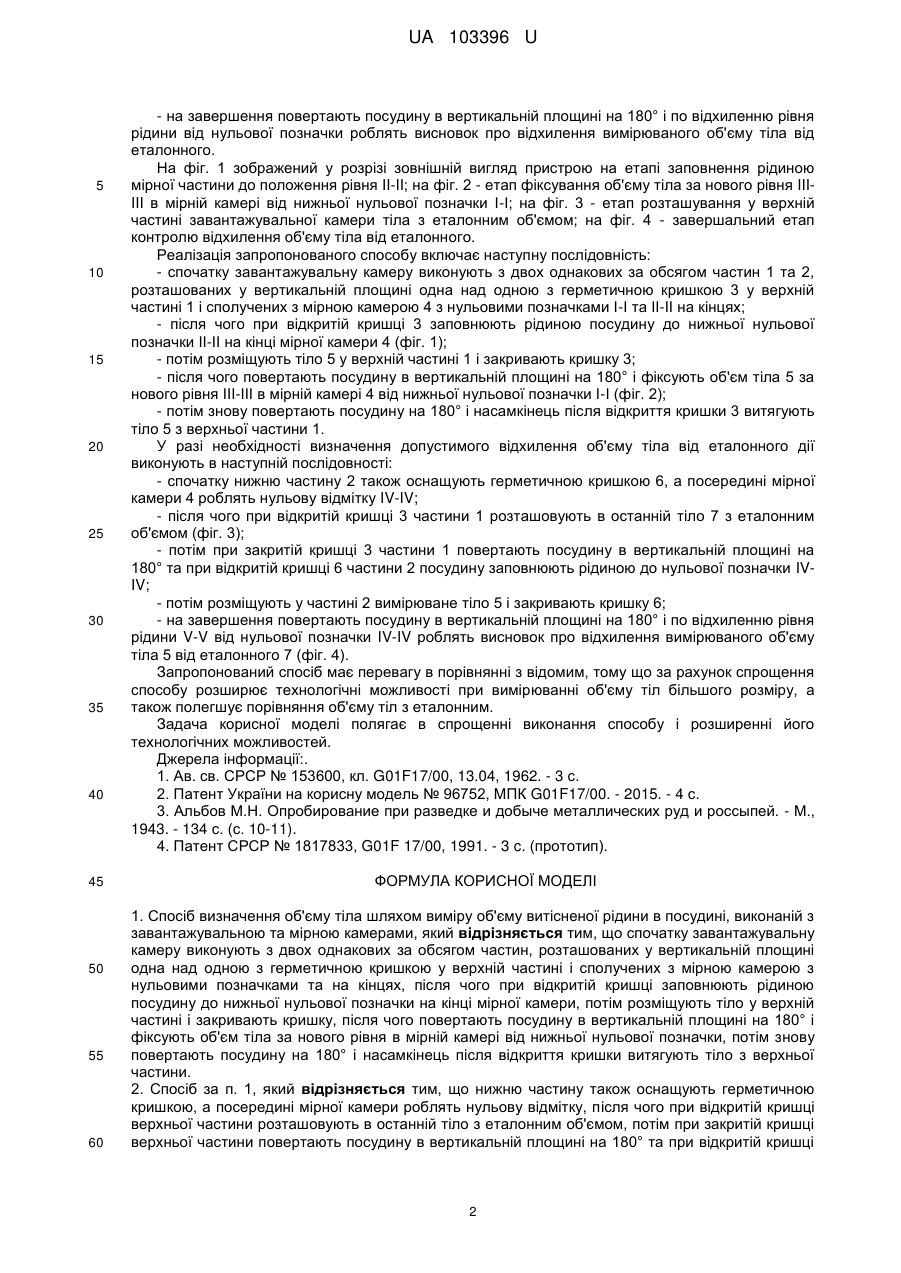

Реферат: Спосіб визначення об'єму тіла шляхом виміру об'єму витісненої рідини в посудині, виконаній з завантажувальною та мірною камерами. Спочатку завантажувальну камеру виконують з двох однакових за обсягом частин, розташованих у вертикальній площині одна над одною з герметичною кришкою у верхній частині і сполучених з мірною камерою з нульовими позначками та на кінцях. Після цього при відкритій кришці заповнюють рідиною посудину до нижньої нульової позначки на кінці мірної камери. Потім розміщують тіло у верхній частині і закривають кришку, після чого повертають посудину в вертикальній площині на 180° і фіксують об'єм тіла за нового рівня в мірній камері від нижньої нульової позначки, потім знову повертають посудину на 180° і насамкінець після відкриття кришки витягують тіло з верхньої частини. UA 103396 U (12) UA 103396 U UA 103396 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і може бути використана при вимірюванні об'єму тіл з різного матеріалу, у яких питома вага більша, ніж у робочої рідини. Відомий пристрій і спосіб його здійснення [1] для визначення розмірів гранул будівельних матеріалів, виконаний у вигляді вимірювальної посудини з рідиною, по витісненому обсягу якої на шкалі капіляра визначається сумарний обсяг гранул. Відмінною особливістю запропонованого рішення для об'ємного визначення розмірів гранул є те, що в ньому вимірювальна посудина забезпечена додатковою посудиною, в яку надходить надлишок рідини. Обидві посудини з'єднані за допомогою триходового крана з капіляром. Це дозволяє підвищити точність і розширити діапазон виміру. Недоліком згаданого способу є надлишкова складність регулювання. початкового рівня рідини в каліброваному капілярі за допомогою триходового крана та відсутність оснащення допоміжної камери пристроєм примусової зміни обсягу об'єму. Крім цього, спосіб має вузькі технологічні можливості, які обмежені виміром сумарного обсягу гранул. Відомий спосіб [2] вимірювання обсягу тіла, який полягає у фіксації за допомогою каліброваного капіляра витісненого об'єму рідини з мірної посудини, при цьому мірна посудина з'єднана з основною і допоміжною камерами з регульованими обсягами об'єму, а основна камера оснащена пристроєм примусової зміни обсягу об'єму. Недоліком такого способу є достатньо складна послідовність дій при його використанні та значна трудомісткість здійснення. Відомий спосіб [3] вимірювання об'єму рудного матеріалу шляхом використання пристрою, складеного з двох частин - робочої камери, яку заповнюють рідиною, та мірної камери, до якої надходить витіснена рудним матеріалом рідина. Недоліком такого способу можна вважати недоцільну складність у використанні роздільного виконання мірної та робочої камери та необхідність встановлення додаткової трубки зливу витісненої рідини до мірної камери. Найбільш близьким за технічною суттю і результатом, який досягається в корисній моделі, є спосіб та пристрій [4] визначення обсягу живих коренів, що складається з мірної посудини і каліброваної трубки, виконаних у вигляді U-подібної судини, та зливного крана для видалення води і коріння. Обсяг коренів визначається розрахунком, що враховує зміну обсягу рідини в каліброваній трубці і коефіцієнт перерахунку, залежний від співвідношення діаметрів трубки і мірної посудини. Недоліком такого способу є звуження технологічних можливостей при вимірюванні об'єму тіл більшого розміру, а також ускладнення кінцевих розрахунків через необхідність попереднього визначення точного коефіцієнта перерахунку. Задача корисної моделі полягає в спрощенні виконання способу і розширенні його технологічних можливостей. Поставлена задача вирішується тим, що спосіб визначення об'єму тіла шляхом виміру об'єму витісненої рідини в посудині, виконаній з завантажувальною та мірною камерами, виконують в наступній послідовності: - спочатку завантажувальну камеру виконують з двох однакових за обсягом частин, розташованих у вертикальній площині одна над одною з герметичною кришкою у верхній частині і сполучених з мірною камерою з нульовими позначками та на кінцях; - після чого при відкритій кришці заповнюють рідиною посудину до нижньої нульової позначки на кінці мірної камери; - потім розміщують тіло у верхній частині і закривають кришку; - після чого повертають посудину в вертикальній площині на 180° і фіксують об'єм тіла за нового рівня в мірній камері від нижньої нульової позначки; - потім знову повертають посудину на 180°; - насамкінець після відкриття кришки витягують тіло з верхньої частини. У разі необхідності визначення допустимого відхилення об'єму тіла від еталонного дії виконують в наступній послідовності: - спочатку нижню частину також оснащують герметичною кришкою, а посередині мірної камери роблять нульову відмітку; - після чого при відкритій кришці верхньої частини розташовують в останній тіло з еталонним об'ємом; - потім при закритій кришці верхньої частини повертають посудину в вертикальній площині на 180° та при відкритій кришці верхньої частини посудину заповнюють рідиною до нульової відмітки; - після чого розміщують у верхній частині вимірюване тіло і закривають кришку; 1 UA 103396 U 5 10 15 20 25 30 35 40 45 50 55 60 - на завершення повертають посудину в вертикальній площині на 180° і по відхиленню рівня рідини від нульової позначки роблять висновок про відхилення вимірюваного об'єму тіла від еталонного. На фіг. 1 зображений у розрізі зовнішній вигляд пристрою на етапі заповнення рідиною мірної частини до положення рівня II-II; на фіг. 2 - етап фіксування об'єму тіла за нового рівня IIIIII в мірній камері від нижньої нульової позначки І-І; на фіг. 3 - етап розташування у верхній частині завантажувальної камери тіла з еталонним об'ємом; на фіг. 4 - завершальний етап контролю відхилення об'єму тіла від еталонного. Реалізація запропонованого способу включає наступну послідовність: - спочатку завантажувальну камеру виконують з двох однакових за обсягом частин 1 та 2, розташованих у вертикальній площині одна над одною з герметичною кришкою 3 у верхній частині 1 і сполучених з мірною камерою 4 з нульовими позначками І-І та ІІ-ІІ на кінцях; - після чого при відкритій кришці 3 заповнюють рідиною посудину до нижньої нульової позначки ІІ-ІІ на кінці мірної камери 4 (фіг. 1); - потім розміщують тіло 5 у верхній частині 1 і закривають кришку 3; - після чого повертають посудину в вертикальній площині на 180° і фіксують об'єм тіла 5 за нового рівня ІІІ-ІІІ в мірній камері 4 від нижньої нульової позначки І-І (фіг. 2); - потім знову повертають посудину на 180° і насамкінець після відкриття кришки 3 витягують тіло 5 з верхньої частини 1. У разі необхідності визначення допустимого відхилення об'єму тіла від еталонного дії виконують в наступній послідовності: - спочатку нижню частину 2 також оснащують герметичною кришкою 6, а посередині мірної камери 4 роблять нульову відмітку IV-IV; - після чого при відкритій кришці 3 частини 1 розташовують в останній тіло 7 з еталонним об'ємом (фіг. 3); - потім при закритій кришці 3 частини 1 повертають посудину в вертикальній площині на 180° та при відкритій кришці 6 частини 2 посудину заповнюють рідиною до нульової позначки IVIV; - потім розміщують у частині 2 вимірюване тіло 5 і закривають кришку 6; - на завершення повертають посудину в вертикальній площині на 180° і по відхиленню рівня рідини V-V від нульової позначки IV-IV роблять висновок про відхилення вимірюваного об'єму тіла 5 від еталонного 7 (фіг. 4). Запропонований спосіб має перевагу в порівнянні з відомим, тому що за рахунок спрощення способу розширює технологічні можливості при вимірюванні об'єму тіл більшого розміру, а також полегшує порівняння об'єму тіл з еталонним. Задача корисної моделі полягає в спрощенні виконання способу і розширенні його технологічних можливостей. Джерела інформації:. 1. Ав. св. СРСР № 153600, кл. G01F17/00, 13.04, 1962. - 3 с. 2. Патент України на корисну модель № 96752, МПК G01F17/00. - 2015. - 4 с. 3. Альбов Μ.Η. Опробирование при разведке и добыче металлических руд и россыпей. - М., 1943. - 134 с. (с. 10-11). 4. Патент СРСР № 1817833, G01F 17/00, 1991. - 3 c. (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Спосіб визначення об'єму тіла шляхом виміру об'єму витісненої рідини в посудині, виконаній з завантажувальною та мірною камерами, який відрізняється тим, що спочатку завантажувальну камеру виконують з двох однакових за обсягом частин, розташованих у вертикальній площині одна над одною з герметичною кришкою у верхній частині і сполучених з мірною камерою з нульовими позначками та на кінцях, після чого при відкритій кришці заповнюють рідиною посудину до нижньої нульової позначки на кінці мірної камери, потім розміщують тіло у верхній частині і закривають кришку, після чого повертають посудину в вертикальній площині на 180° і фіксують об'єм тіла за нового рівня в мірній камері від нижньої нульової позначки, потім знову повертають посудину на 180° і насамкінець після відкриття кришки витягують тіло з верхньої частини. 2. Спосіб за п. 1, який відрізняється тим, що нижню частину також оснащують герметичною кришкою, а посередині мірної камери роблять нульову відмітку, після чого при відкритій кришці верхньої частини розташовують в останній тіло з еталонним об'ємом, потім при закритій кришці верхньої частини повертають посудину в вертикальній площині на 180° та при відкритій кришці 2 UA 103396 U верхньої частини посудину заповнюють рідиною до нульової відмітки, після чого розміщують у верхній частині вимірюване тіло і закривають кришку, на завершення повертають посудину в вертикальній площині на 180° і по відхиленню рівня рідини від нульової позначки роблять висновок про відхилення вимірюваного об'єму тіла від еталонного. 3 UA 103396 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
