Метод випробування, що імітує процес зношування банкнот

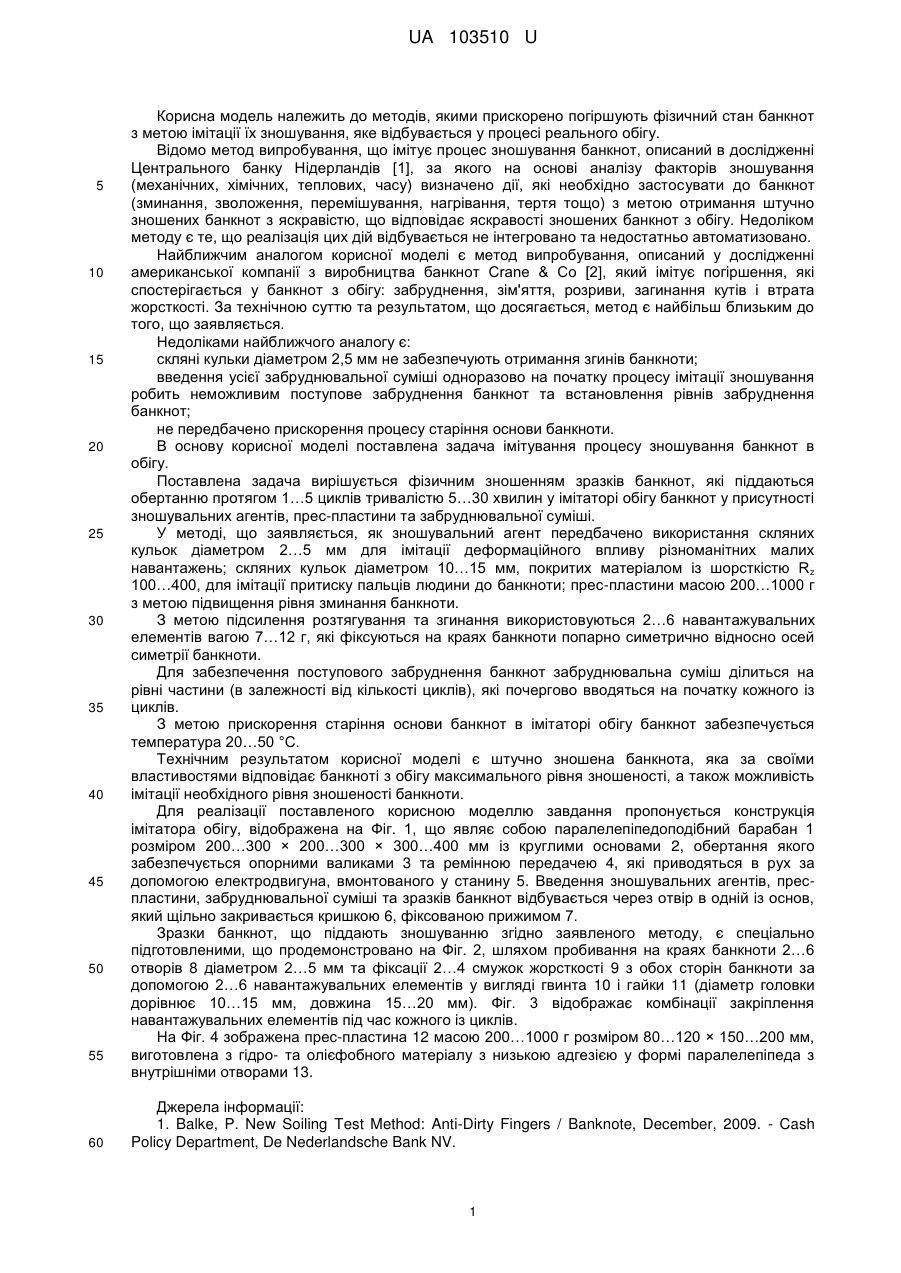

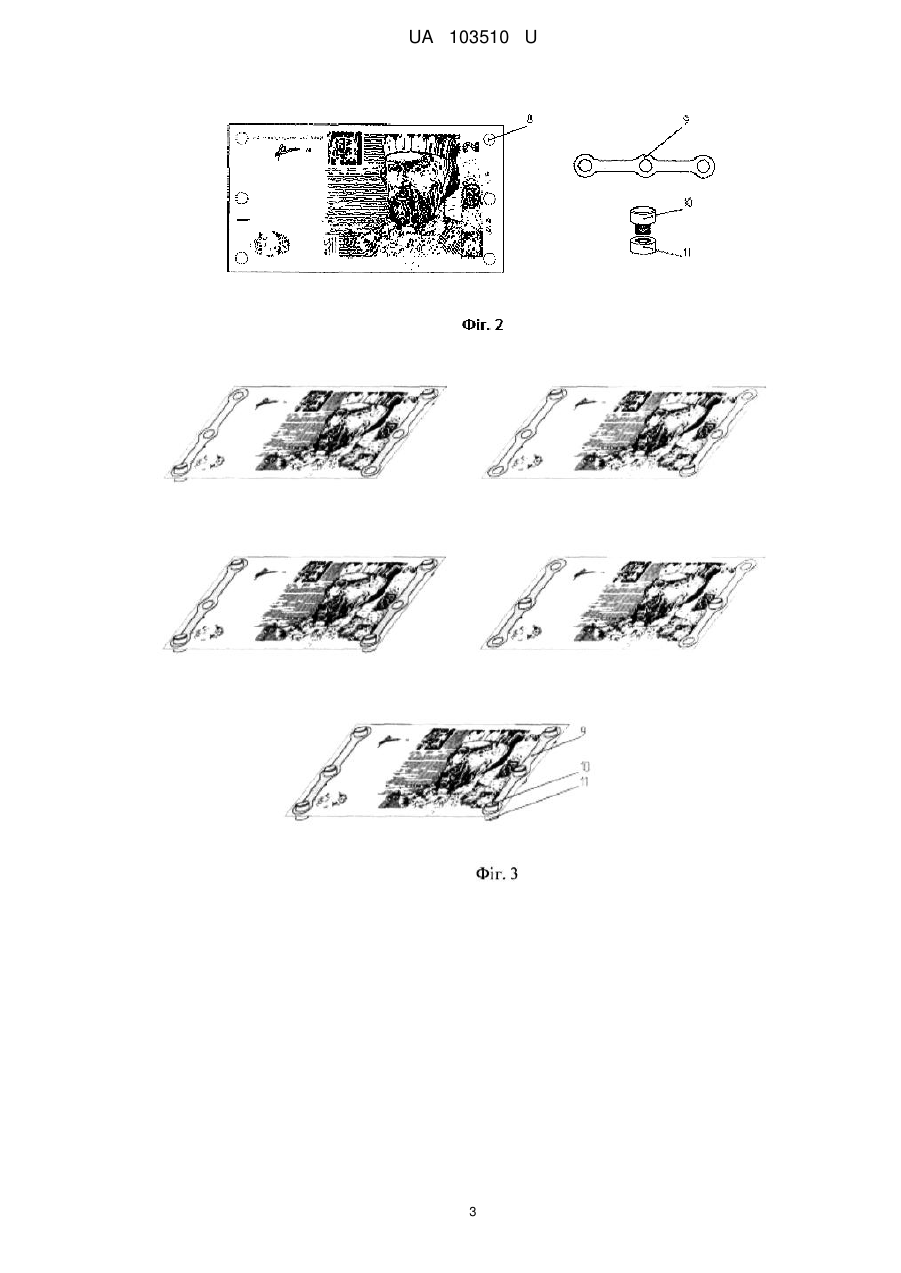

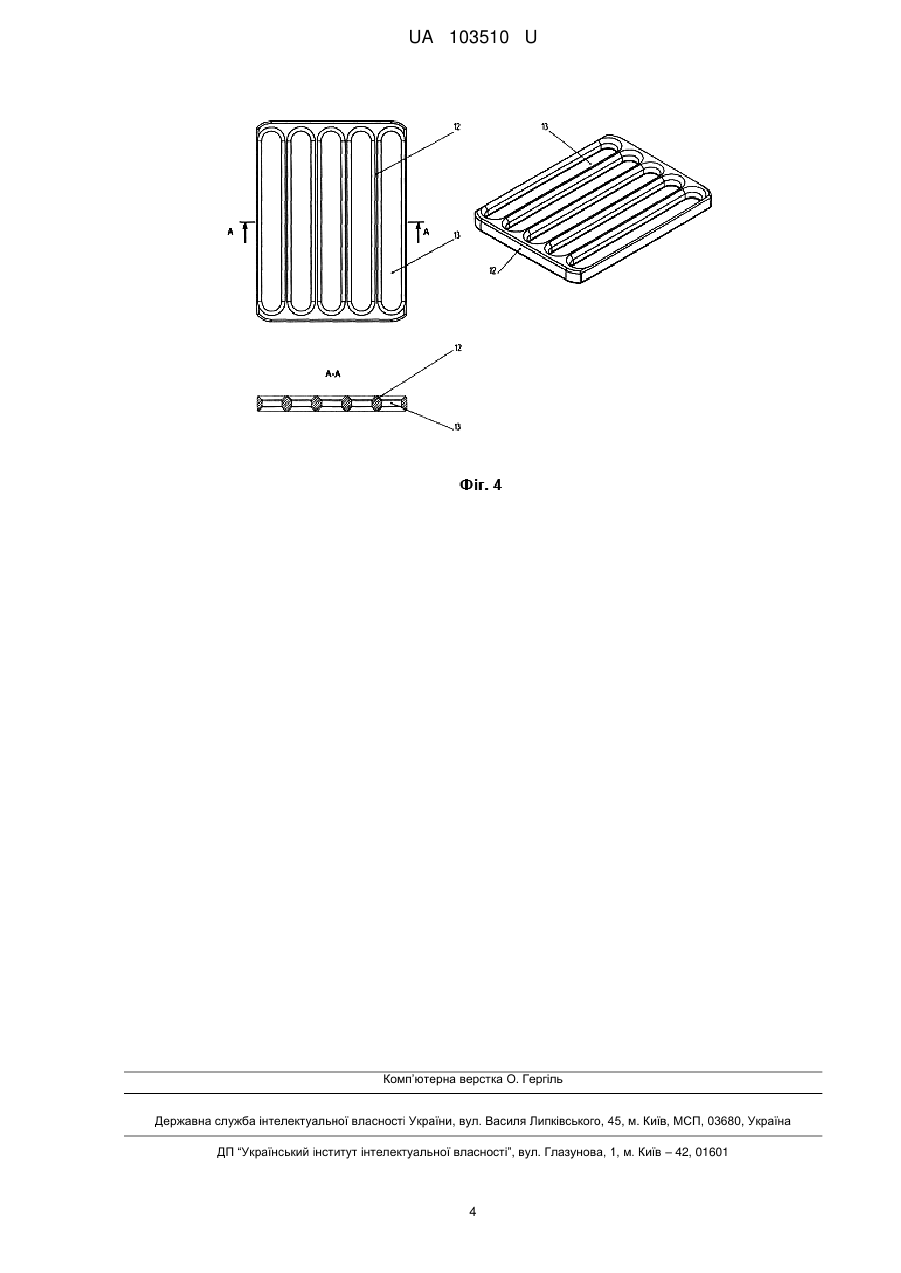

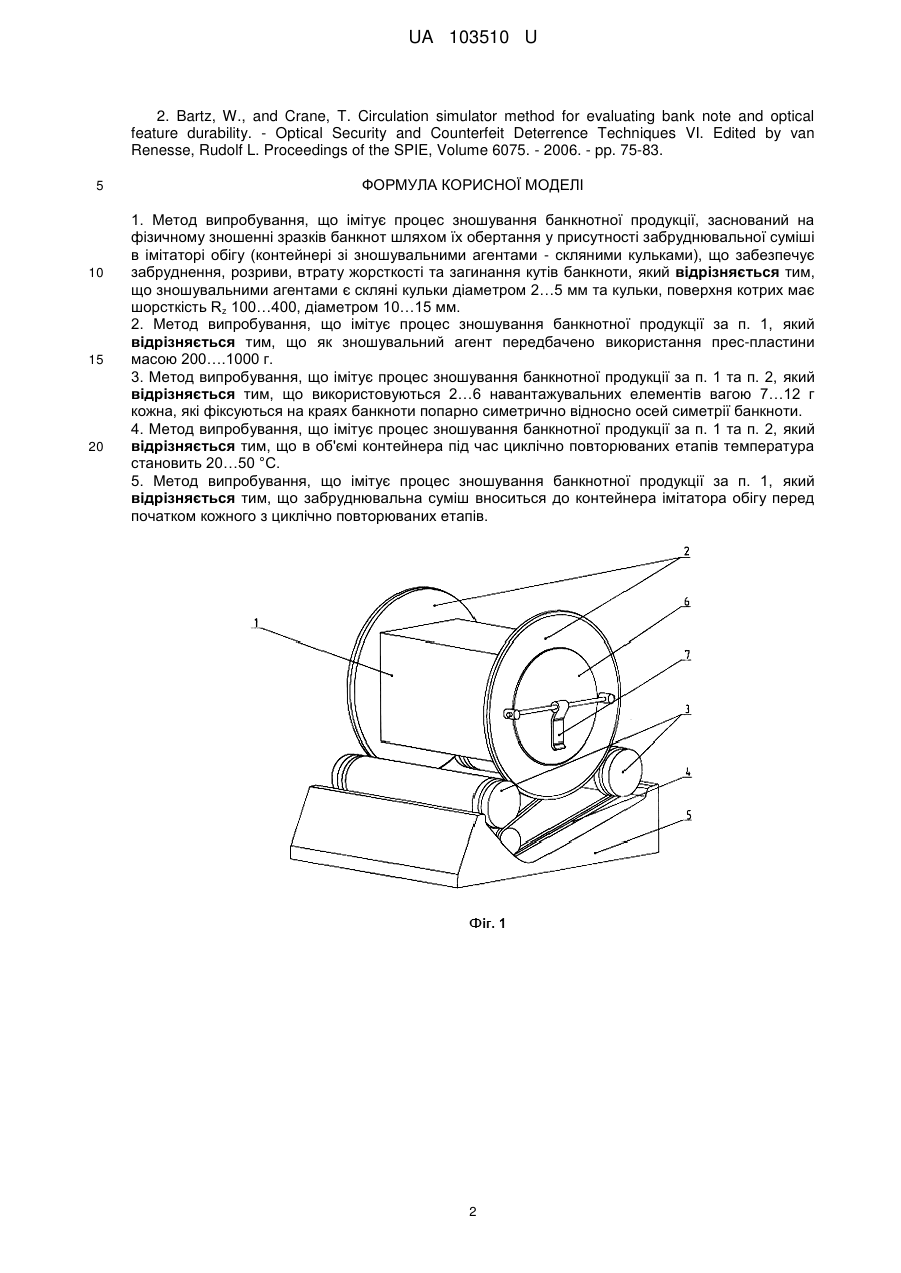

Реферат: Метод випробування, що імітує процес зношування банкнотної продукції, заснований на фізичному зношенні зразків банкнот шляхом їх обертання у присутності забруднювальної суміші в імітаторі обігу (контейнері зі зношувальними агентами - скляними кульками), що забезпечує забруднення, розриви, втрату жорсткості та загинання кутів банкноти. Зношувальними агентами є скляні кульки діаметром 2…5 мм та кульки, поверхня котрих має шорсткість Rz 100…400, діаметром 10…15 мм. UA 103510 U (54) МЕТОД ВИПРОБУВАННЯ, ЩО ІМІТУЄ ПРОЦЕС ЗНОШУВАННЯ БАНКНОТ UA 103510 U UA 103510 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до методів, якими прискорено погіршують фізичний стан банкнот з метою імітації їх зношування, яке відбувається у процесі реального обігу. Відомо метод випробування, що імітує процес зношування банкнот, описаний в дослідженні Центрального банку Нідерландів [1], за якого на основі аналізу факторів зношування (механічних, хімічних, теплових, часу) визначено дії, які необхідно застосувати до банкнот (зминання, зволоження, перемішування, нагрівання, тертя тощо) з метою отримання штучно зношених банкнот з яскравістю, що відповідає яскравості зношених банкнот з обігу. Недоліком методу є те, що реалізація цих дій відбувається не інтегровано та недостатньо автоматизовано. Найближчим аналогом корисної моделі є метод випробування, описаний у дослідженні американської компанії з виробництва банкнот Crane & Co [2], який імітує погіршення, які спостерігається у банкнот з обігу: забруднення, зім'яття, розриви, загинання кутів і втрата жорсткості. За технічною суттю та результатом, що досягається, метод є найбільш близьким до того, що заявляється. Недоліками найближчого аналогу є: скляні кульки діаметром 2,5 мм не забезпечують отримання згинів банкноти; введення усієї забруднювальної суміші одноразово на початку процесу імітації зношування робить неможливим поступове забруднення банкнот та встановлення рівнів забруднення банкнот; не передбачено прискорення процесу старіння основи банкноти. В основу корисної моделі поставлена задача імітування процесу зношування банкнот в обігу. Поставлена задача вирішується фізичним зношенням зразків банкнот, які піддаються обертанню протягом 1…5 циклів тривалістю 5…30 хвилин у імітаторі обігу банкнот у присутності зношувальних агентів, прес-пластини та забруднювальної суміші. У методі, що заявляється, як зношувальний агент передбачено використання скляних кульок діаметром 2…5 мм для імітації деформаційного впливу різноманітних малих навантажень; скляних кульок діаметром 10…15 мм, покритих матеріалом із шорсткістю R z 100…400, для імітації притиску пальців людини до банкноти; прес-пластини масою 200…1000 г з метою підвищення рівня зминання банкноти. З метою підсилення розтягування та згинання використовуються 2…6 навантажувальних елементів вагою 7…12 г, які фіксуються на краях банкноти попарно симетрично відносно осей симетрії банкноти. Для забезпечення поступового забруднення банкнот забруднювальна суміш ділиться на рівні частини (в залежності від кількості циклів), які почергово вводяться на початку кожного із циклів. З метою прискорення старіння основи банкнот в імітаторі обігу банкнот забезпечується температура 20…50 °C. Технічним результатом корисної моделі є штучно зношена банкнота, яка за своїми властивостями відповідає банкноті з обігу максимального рівня зношеності, а також можливість імітації необхідного рівня зношеності банкноти. Для реалізації поставленого корисною моделлю завдання пропонується конструкція імітатора обігу, відображена на Фіг. 1, що являє собою паралелепіпедоподібний барабан 1 розміром 200…300 × 200…300 × 300…400 мм із круглими основами 2, обертання якого забезпечується опорними валиками 3 та ремінною передачею 4, які приводяться в рух за допомогою електродвигуна, вмонтованого у станину 5. Введення зношувальних агентів, преспластини, забруднювальної суміші та зразків банкнот відбувається через отвір в одній із основ, який щільно закривається кришкою 6, фіксованою прижимом 7. Зразки банкнот, що піддають зношуванню згідно заявленого методу, є спеціально підготовленими, що продемонстровано на Фіг. 2, шляхом пробивання на краях банкноти 2…6 отворів 8 діаметром 2…5 мм та фіксації 2…4 смужок жорсткості 9 з обох сторін банкноти за допомогою 2…6 навантажувальних елементів у вигляді гвинта 10 і гайки 11 (діаметр головки дорівнює 10…15 мм, довжина 15…20 мм). Фіг. 3 відображає комбінації закріплення навантажувальних елементів під час кожного із циклів. На Фіг. 4 зображена прес-пластина 12 масою 200…1000 г розміром 80…120 × 150…200 мм, виготовлена з гідро- та олієфобного матеріалу з низькою адгезією у формі паралелепіпеда з внутрішніми отворами 13. Джерела інформації: 1. Balke, P. New Soiling Test Method: Anti-Dirty Fingers / Banknote, December, 2009. - Cash Policy Department, De Nederlandsche Bank NV. 1 UA 103510 U 2. Bartz, W., and Crane, T. Circulation simulator method for evaluating bank note and optical feature durability. - Optical Security and Counterfeit Deterrence Techniques VI. Edited by van Renesse, Rudolf L. Proceedings of the SPIE, Volume 6075. - 2006. - pp. 75-83. 5 10 15 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Метод випробування, що імітує процес зношування банкнотної продукції, заснований на фізичному зношенні зразків банкнот шляхом їх обертання у присутності забруднювальної суміші в імітаторі обігу (контейнері зі зношувальними агентами - скляними кульками), що забезпечує забруднення, розриви, втрату жорсткості та загинання кутів банкноти, який відрізняється тим, що зношувальними агентами є скляні кульки діаметром 2…5 мм та кульки, поверхня котрих має шорсткість Rz 100…400, діаметром 10…15 мм. 2. Метод випробування, що імітує процес зношування банкнотної продукції за п. 1, який відрізняється тим, що як зношувальний агент передбачено використання прес-пластини масою 200….1000 г. 3. Метод випробування, що імітує процес зношування банкнотної продукції за п. 1 та п. 2, який відрізняється тим, що використовуються 2…6 навантажувальних елементів вагою 7…12 г кожна, які фіксуються на краях банкноти попарно симетрично відносно осей симетрії банкноти. 4. Метод випробування, що імітує процес зношування банкнотної продукції за п. 1 та п. 2, який відрізняється тим, що в об'ємі контейнера під час циклічно повторюваних етапів температура становить 20…50 °C. 5. Метод випробування, що імітує процес зношування банкнотної продукції за п. 1, який відрізняється тим, що забруднювальна суміш вноситься до контейнера імітатора обігу перед початком кожного з циклічно повторюваних етапів. 2 UA 103510 U 3 UA 103510 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
