Пристрій мобільного зв’язку

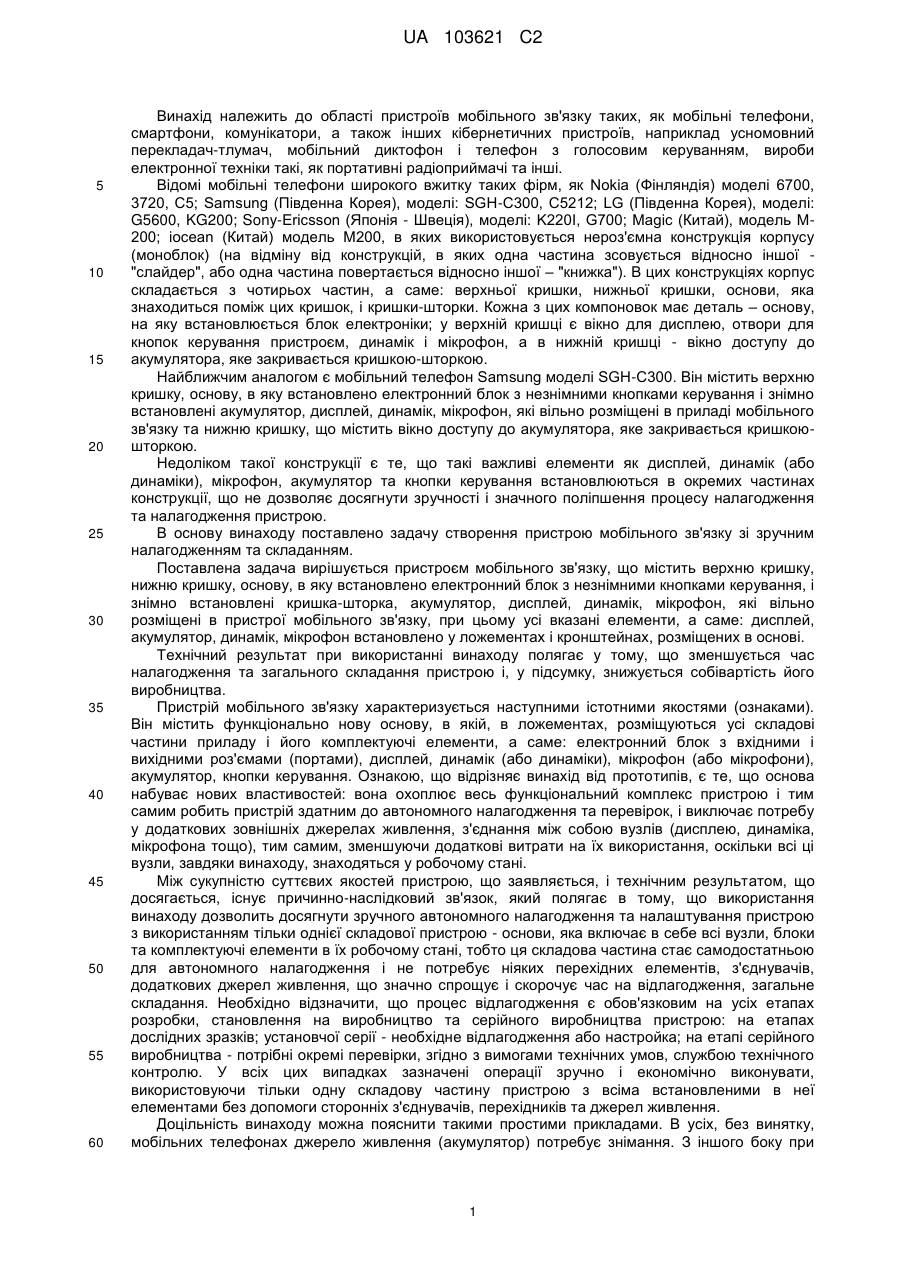

Реферат: Винахід належить до галузі пристроїв мобільного зв'язку, таких як мобільні телефони, смартфони, комунікатори. Пристрій мобільного зв'язку містить верхню кришку, основу, в яку встановлено електронний блок з незнімними кнопками керування, і знімно встановлені кришкушторку, акумулятор, дисплей, динамік, мікрофон, які розміщені в пристрої мобільного зв'язку та нижню кришку, причому основа виконана з можливістю легкого доступу до електронного блока з обох його сторін та контрольних точок пристрою мобільного зв'язку. Технічний результат полягає у зменшенні часу налагодження та загального складання пристрою. UA 103621 C2 (12) UA 103621 C2 UA 103621 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до області пристроїв мобільного зв'язку таких, як мобільні телефони, смартфони, комунікатори, а також інших кібернетичних пристроїв, наприклад усномовний перекладач-тлумач, мобільний диктофон і телефон з голосовим керуванням, вироби електронної техніки такі, як портативні радіоприймачі та інші. Відомі мобільні телефони широкого вжитку таких фірм, як Nokia (Фінляндія) моделі 6700, 3720, С5; Samsung (Південна Корея), моделі: SGH-С300, С5212; LG (Південна Корея), моделі: G5600, KG200; Sony-Ericsson (Японія - Швеція), моделі: K220І, G700; Magic (Китай), модель М200; іосеаn (Китай) модель М200, в яких використовується нероз'ємна конструкція корпусу (моноблок) (на відміну від конструкцій, в яких одна частина зсовується відносно іншої "слайдер", або одна частина повертається відносно іншої – "книжка"). В цих конструкціях корпус складається з чотирьох частин, а саме: верхньої кришки, нижньої кришки, основи, яка знаходиться поміж цих кришок, і кришки-шторки. Кожна з цих компоновок має деталь – основу, на яку встановлюється блок електроніки; у верхній кришці є вікно для дисплею, отвори для кнопок керування пристроєм, динамік і мікрофон, а в нижній кришці - вікно доступу до акумулятора, яке закривається кришкою-шторкою. Найближчим аналогом є мобільний телефон Samsung моделі SGH-C300. Він містить верхню кришку, основу, в яку встановлено електронний блок з незнімними кнопками керування і знімно встановлені акумулятор, дисплей, динамік, мікрофон, які вільно розміщені в приладі мобільного зв'язку та нижню кришку, що містить вікно доступу до акумулятора, яке закривається кришкоюшторкою. Недоліком такої конструкції є те, що такі важливі елементи як дисплей, динамік (або динаміки), мікрофон, акумулятор та кнопки керування встановлюються в окремих частинах конструкції, що не дозволяє досягнути зручності і значного поліпшення процесу налагодження та налагодження пристрою. В основу винаходу поставлено задачу створення пристрою мобільного зв'язку зі зручним налагодженням та складанням. Поставлена задача вирішується пристроєм мобільного зв'язку, що містить верхню кришку, нижню кришку, основу, в яку встановлено електронний блок з незнімними кнопками керування, і знімно встановлені кришка-шторка, акумулятор, дисплей, динамік, мікрофон, які вільно розміщені в пристрої мобільного зв'язку, при цьому усі вказані елементи, а саме: дисплей, акумулятор, динамік, мікрофон встановлено у ложементах і кронштейнах, розміщених в основі. Технічний результат при використанні винаходу полягає у тому, що зменшується час налагодження та загального складання пристрою і, у підсумку, знижується собівартість його виробництва. Пристрій мобільного зв'язку характеризується наступними істотними якостями (ознаками). Він містить функціонально нову основу, в якій, в ложементах, розміщуються усі складові частини приладу і його комплектуючі елементи, а саме: електронний блок з вхідними і вихідними роз'ємами (портами), дисплей, динамік (або динаміки), мікрофон (або мікрофони), акумулятор, кнопки керування. Ознакою, що відрізняє винахід від прототипів, є те, що основа набуває нових властивостей: вона охоплює весь функціональний комплекс пристрою і тим самим робить пристрій здатним до автономного налагодження та перевірок, і виключає потребу у додаткових зовнішніх джерелах живлення, з'єднання між собою вузлів (дисплею, динаміка, мікрофона тощо), тим самим, зменшуючи додаткові витрати на їх використання, оскільки всі ці вузли, завдяки винаходу, знаходяться у робочому стані. Між сукупністю суттєвих якостей пристрою, що заявляється, і технічним результатом, що досягається, існує причинно-наслідковий зв'язок, який полягає в тому, що використання винаходу дозволить досягнути зручного автономного налагодження та налаштування пристрою з використанням тільки однієї складової пристрою - основи, яка включає в себе всі вузли, блоки та комплектуючі елементи в їх робочому стані, тобто ця складова частина стає самодостатньою для автономного налагодження і не потребує ніяких перехідних елементів, з'єднувачів, додаткових джерел живлення, що значно спрощує і скорочує час на відлагодження, загальне складання. Необхідно відзначити, що процес відлагодження є обов'язковим на усіх етапах розробки, становлення на виробництво та серійного виробництва пристрою: на етапах дослідних зразків; установчої серії - необхідне відлагодження або настройка; на етапі серійного виробництва - потрібні окремі перевірки, згідно з вимогами технічних умов, службою технічного контролю. У всіх цих випадках зазначені операції зручно і економічно виконувати, використовуючи тільки одну складову частину пристрою з всіма встановленими в неї елементами без допомоги сторонніх з'єднувачів, перехідників та джерел живлення. Доцільність винаходу можна пояснити такими простими прикладами. В усіх, без винятку, мобільних телефонах джерело живлення (акумулятор) потребує знімання. З іншого боку при 1 UA 103621 C2 5 10 15 20 25 30 35 40 45 50 55 розробці нових виробів подібного класу та їх серійного виробництва обов'язково потрібне як автономне відлагодження (етапи дослідних зразків, установчої серії), так і окремі перевірки службою технічного контролю (етапи серійного виробництва). Таким чином, зрозуміло, що знімання акумулятора потребує для проведення вказаних операцій підведення зовнішнього електропостачання, а це, у свою чергу, потребує окремого джерела живлення, дротів зі спеціальними "кліпсами" і т.п. Усього цього зовсім непотрібно у разі використання даного винаходу, оскільки в ньому використовується штатне джерело живлення - акумулятор, який непотрібно знімати. Тим самим, заощаджуються кошти та час, зменшується собівартість пристрою. Теж саме можна стверджувати відносно дисплею, який з'єднується з електронним блоком за допомогою гнучкого шлейфа і з яким треба поводитися дуже обережно. При використанні даного винаходу зайве знімання дисплею непотрібне, оскільки він є складовою частиною основи. Теж саме можна стверджувати відносно і динаміка, і мікрофона. Таким чином, стаціонарне розташування акумулятора, дисплея, мікрофона, динаміка на основі створює той позитивний ефект винаходу, який виключає необхідність додаткових пристроїв (джерел живлення, дротів, "кліпс"), додаткових комунікаційних з'єднань, додаткових монтажнодемонтажних робіт (знімання дисплею, динаміка, мікрофона, акумулятора, а потім знову їх встановлення на місце). І все це завдяки тому, що кожний із вказаних елементів має свій ложемент в основі. Кожен з вказаних елементів може постійно знаходитись в ложементах як при відлагоджувальних роботах і необхідних контрольних операціях, так і при загальному складанні. Це дозволяє заощаджувати час як при первинному складанні пристроїв, так і при перевірочно-ремонтних операціях, їх налагодженні, що значно здешевлює виріб. Суть винаходу пояснюється кресленнями, де на Фіг. 1 зображено у аксонометричному виді вигляд спереду у роз'ємному стані основних складових частин пристрою при його компоновці з чотирьох складових частин; на Фіг. 2 - вигляд того ж пристрою, що на Фіг. 1 зі зворотної сторони. Запропонований пристрій мобільного зв'язку виконаний за схемою з чотирьох складових частин (див. Фіг. 1 та Фіг. 2): верхня кришка 1, основа 2, нижня кришка 3 і знімна висувна а б а кришка-шторка 4. Верхня кришка має отвори 1 для дисплея 5, 1 - для заходу кронштейна 2 в г динаміка 6 (гучномовця), 1 - для попадання звукових хвиль до мікрофона 7, отвір 1 для е розміщення кронштейна 2 штовхачів 11, які діють на кнопки керування 12, розташовані на д електронному блоці 8, а також бобишки 1 , за допомогою яких здійснюється з'єднання усіх частин пристрою гвинтами (саморізами). В основі встановлюються: електронний блок 8, який б а спирається на опори 2 і закріплюється через отвори 8 гвинтами 9; дисплей 5, який займає своє в г необхідне положення за допомогою ложементів 2 , 2 ; динамік 6, який закріплюється в а д кронштейні 2 ; мікрофон 7, що встановлюється у кронштейн 2 , акумулятор 10, який фіксується б в ложементами 8 і 8 , розташованими на платі електронного блока й спирається на контактну а е кліпсу 8 ; кронштейн 2 для розміщення штовханів 11, що діють на кнопки керування 12, а вмонтовані в електронний блок 8. Нижня кришка 3 має вікно 3 для входження акумулятора 10 з а б в кліпсою 8 , кріпильні отвори 3 , а також бокові пази 3 для входження знімної кришки-шторки 4. а б Кришка-шторка 4 має невеликі по висоті бокові стінки 4 з подовженими виступами 4 , які в в входять в бокові пази 3 нижньої кришки, один або два напівсферичних виступи 4 , що входять г при повному всуванні кришки-шторки 4 в нижню кришку 3 в конусні виїмки 3 і тим самим фіксують кришку 4. Як можна побачити з Фіг. 1 - Фіг. 2 та представленого опису конструкції винаходу - основа 2 є самодостатньою у тому сенсі, що вміщує в собі всі елементи конструкції, які необхідні для автономної перевірки та налагодження пристрою, а саме: електронний блок, дисплей, динамік, мікрофон, акумулятор, кнопки керування, які знаходяться на електронному блоці і можуть функціонувати в процесі відлагодження та перевірки безпосередніми затисками відлагоджувача. Слід відзначити ще одне важливе досягнення даного винаходу: складений для відлагодження блок з основи 2, електричного блока 8, дисплея 5 та акумулятора 10, які встановлені у відповідні ложементи, динаміка 6, мікрофона 7 і штовхачів кнопок 11, встановлених у відповідні кронштейни, у сукупності створюють таку тимчасову конструкцію, при якій в силу певної її прозорості, забезпечується легкий доступ до будь-яких елементів електроніки, контрольних її крапок, що значно спрощує процес відлаштування та настроювання. Таким чином, поставлена винаходом задача зручності відлагодження, спрощення складання пристрою і зменшення витрат на вказані операції вирішена. 2 UA 103621 C2 ФОРМУЛА ВИНАХОДУ 5 10 Пристрій мобільного зв'язку, що містить верхню кришку, основу, в яку встановлено електронний блок з незнімними кнопками керування, нижню кришку, знімно встановлену кришку-шторку, акумулятор, дисплей, динамік, мікрофон, штовхачі кнопок керування, який відрізняється тим, що основа виконана з можливістю легкого доступу до електронного блока з обох його сторін та контрольних точок пристрою мобільного зв'язку, причому основа містить опори і отвори для встановлення електронного блока та ложементи і кронштейни для розміщення в ній дисплея, акумулятора, мікрофона та штовхачів кнопок керування, нижня кришка містить вікно для входження акумулятора, кріпильні отвори, бокові пази для входження знімної кришки-шторки та конусні виїмки, кришка-шторка містить один або два напівсферичні виступи, виконані з можливістю входження в конусні виїмки нижньої кришки. 3 UA 103621 C2 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
