Компактна вентиляційна система

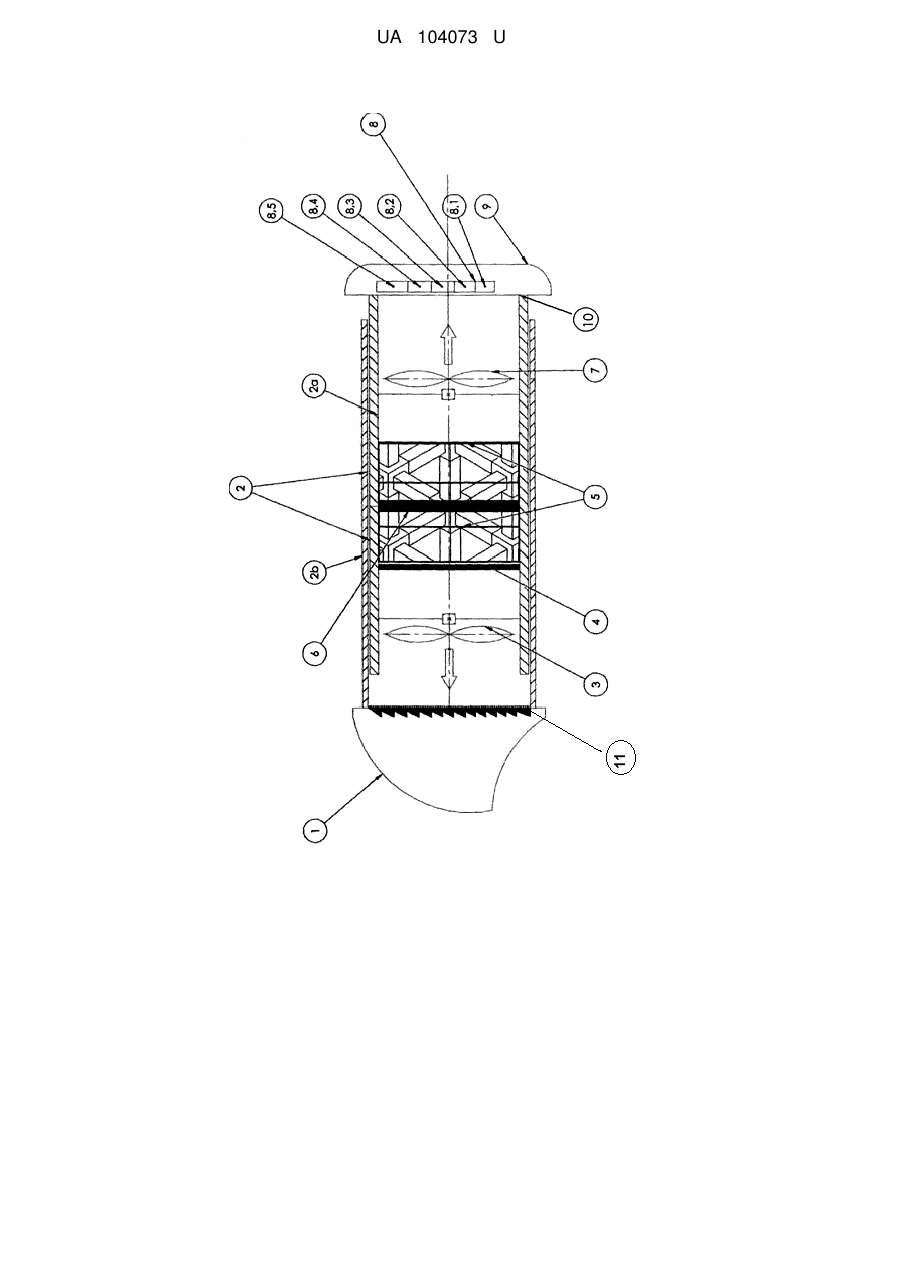

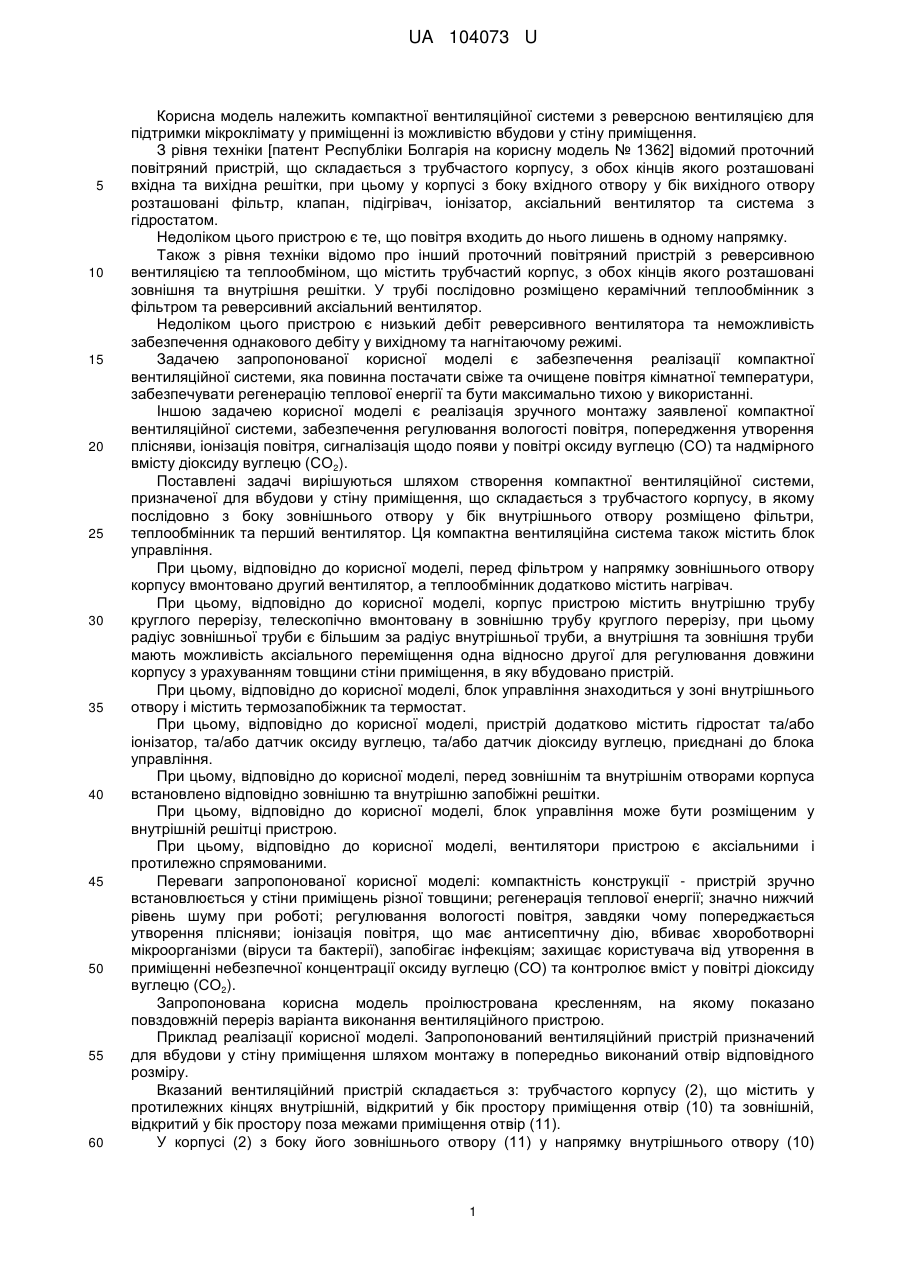

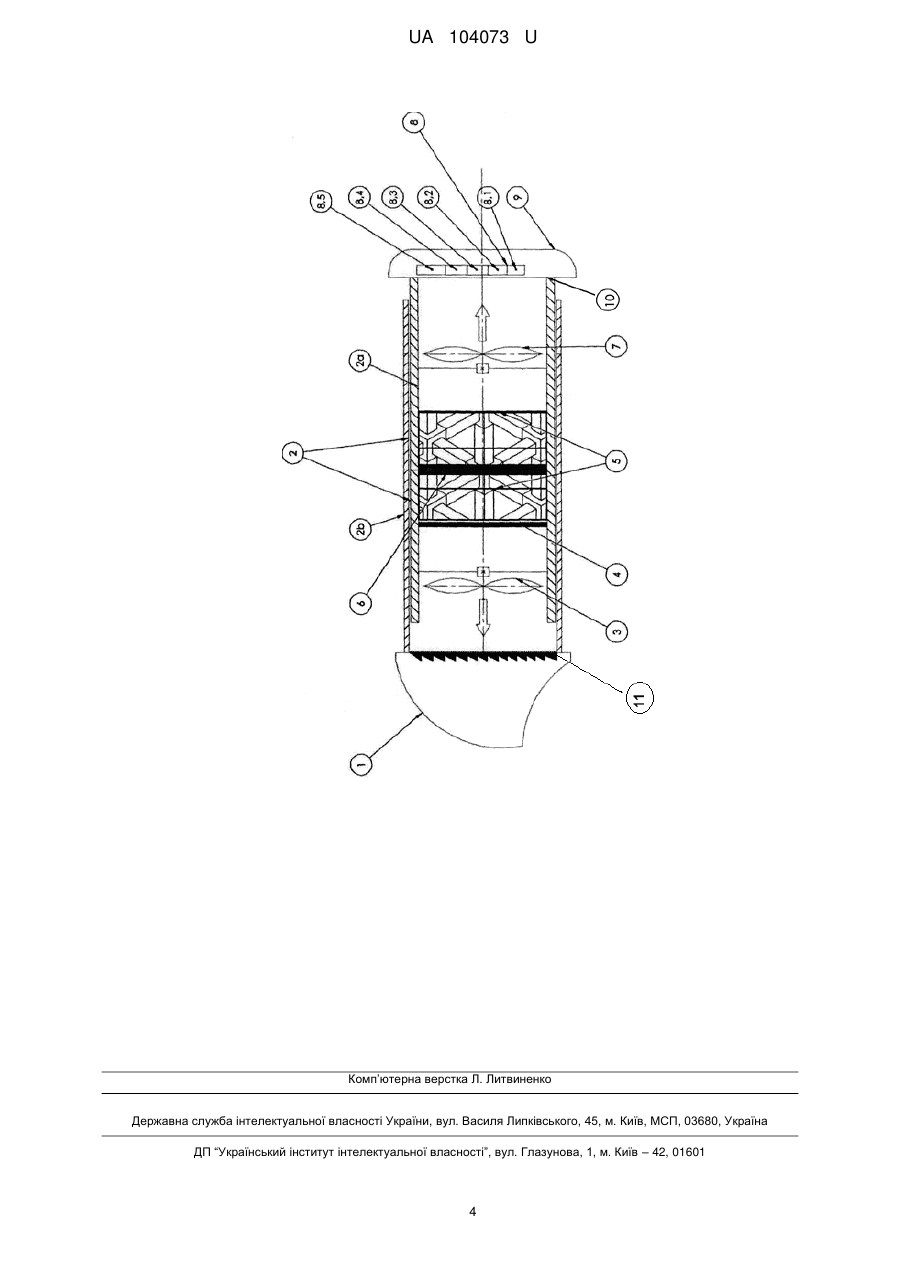

Реферат: Компактна вентиляційна система містить трубчастий корпус, в який послідовно з боку зовнішнього отвору у бік внутрішнього отвору вмонтовано фільтр, теплообмінник та перший вентилятор, при цьому вентиляційний пристрій також містить блок управління. При цьому, перед фільтром у напрямку зовнішнього отвору корпусу встановлено другий вентилятор, а до теплообмінника встановлено нагрівач. UA 104073 U (33) Код держави-учасниці BG UA 104073 U UA 104073 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить компактної вентиляційної системи з реверсною вентиляцією для підтримки мікроклімату у приміщенні із можливістю вбудови у стіну приміщення. З рівня техніки [патент Республіки Болгарія на корисну модель № 1362] відомий проточний повітряний пристрій, що складається з трубчастого корпусу, з обох кінців якого розташовані вхідна та вихідна решітки, при цьому у корпусі з боку вхідного отвору у бік вихідного отвору розташовані фільтр, клапан, підігрівач, іонізатор, аксіальний вентилятор та система з гідростатом. Недоліком цього пристрою є те, що повітря входить до нього лишень в одному напрямку. Також з рівня техніки відомо про інший проточний повітряний пристрій з реверсивною вентиляцією та теплообміном, що містить трубчастий корпус, з обох кінців якого розташовані зовнішня та внутрішня решітки. У трубі послідовно розміщено керамічний теплообмінник з фільтром та реверсивний аксіальний вентилятор. Недоліком цього пристрою є низький дебіт реверсивного вентилятора та неможливість забезпечення однакового дебіту у вихідному та нагнітаючому режимі. Задачею запропонованої корисної моделі є забезпечення реалізації компактної вентиляційної системи, яка повинна постачати свіже та очищене повітря кімнатної температури, забезпечувати регенерацію теплової енергії та бути максимально тихою у використанні. Іншою задачею корисної моделі є реалізація зручного монтажу заявленої компактної вентиляційної системи, забезпечення регулювання вологості повітря, попередження утворення плісняви, іонізація повітря, сигналізація щодо появи у повітрі оксиду вуглецю (СО) та надмірного вмісту діоксиду вуглецю (СО2). Поставлені задачі вирішуються шляхом створення компактної вентиляційної системи, призначеної для вбудови у стіну приміщення, що складається з трубчастого корпусу, в якому послідовно з боку зовнішнього отвору у бік внутрішнього отвору розміщено фільтри, теплообмінник та перший вентилятор. Ця компактна вентиляційна система також містить блок управління. При цьому, відповідно до корисної моделі, перед фільтром у напрямку зовнішнього отвору корпусу вмонтовано другий вентилятор, а теплообмінник додатково містить нагрівач. При цьому, відповідно до корисної моделі, корпус пристрою містить внутрішню трубу круглого перерізу, телескопічно вмонтовану в зовнішню трубу круглого перерізу, при цьому радіус зовнішньої труби є більшим за радіус внутрішньої труби, а внутрішня та зовнішня труби мають можливість аксіального переміщення одна відносно другої для регулювання довжини корпусу з урахуванням товщини стіни приміщення, в яку вбудовано пристрій. При цьому, відповідно до корисної моделі, блок управління знаходиться у зоні внутрішнього отвору і містить термозапобіжник та термостат. При цьому, відповідно до корисної моделі, пристрій додатково містить гідростат та/або іонізатор, та/або датчик оксиду вуглецю, та/або датчик діоксиду вуглецю, приєднані до блока управління. При цьому, відповідно до корисної моделі, перед зовнішнім та внутрішнім отворами корпуса встановлено відповідно зовнішню та внутрішню запобіжні решітки. При цьому, відповідно до корисної моделі, блок управління може бути розміщеним у внутрішній решітці пристрою. При цьому, відповідно до корисної моделі, вентилятори пристрою є аксіальними і протилежно спрямованими. Переваги запропонованої корисної моделі: компактність конструкції - пристрій зручно встановлюється у стіни приміщень різної товщини; регенерація теплової енергії; значно нижчий рівень шуму при роботі; регулювання вологості повітря, завдяки чому попереджається утворення плісняви; іонізація повітря, що має антисептичну дію, вбиває хвороботворні мікроорганізми (віруси та бактерії), запобігає інфекціям; захищає користувача від утворення в приміщенні небезпечної концентрації оксиду вуглецю (СО) та контролює вміст у повітрі діоксиду вуглецю (СО2). Запропонована корисна модель проілюстрована кресленням, на якому показано повздовжній переріз варіанта виконання вентиляційного пристрою. Приклад реалізації корисної моделі. Запропонований вентиляційний пристрій призначений для вбудови у стіну приміщення шляхом монтажу в попередньо виконаний отвір відповідного розміру. Вказаний вентиляційний пристрій складається з: трубчастого корпусу (2), що містить у протилежних кінцях внутрішній, відкритий у бік простору приміщення отвір (10) та зовнішній, відкритий у бік простору поза межами приміщення отвір (11). У корпусі (2) з боку його зовнішнього отвору (11) у напрямку внутрішнього отвору (10) 1 UA 104073 U 5 10 15 20 25 30 35 40 45 50 55 послідовно розміщено: другий вентилятор (3), фільтр (4), теплообмінник (5) з нагрівачем (6), перший вентилятор (7), блок управління (8). Вентиляційний пристрій приєднано до електричної мережі у звичайний спосіб (на кресленні не показано), при цьому також можлива реалізація автономного живлення пристрою від акумулятора. У варіанті реалізації корисної моделі, показаному на доданому кресленні, теплообмінник (5) виконаний триоб'ємним, а нагрівач (6) розміщено у середньому об'ємі теплообмінника (5). Вентилятори пристрою виконані аксіальними і протилежно спрямованими. Це означає, що при роботі перший вентилятор (7) нагнітає повітря у приміщення, а другий вентилятор (3) виводить повітря з приміщення назовні. Корпус (2) вентиляційної системи складається з внутрішньої труби (2а) круглого перерізу, телескопічно вмонтованої у зовнішню трубу (2b) круглого перерізу радіусом, більшим за радіус внутрішньої труби (2а). Корпус виконаний з можливістю аксіального переміщення внутрішньої та зовнішньої труб одна відносно одної з метою регулювання довжини корпусу (2). Простір поміж трубами ущільнено для запобігання проникнення газу чи води. Реалізоване виконання пристрою можливість його зручного встановлення у стінах різної товщини. Перед зовнішнім та внутрішнім отворами (11, 10) корпусу (2) встановлені, відповідно, зовнішня запобіжна решітка (1) та внутрішня решітка (9), яка може бути виконана декоративною із урахуванням інтер'єру приміщення. Блок управління (8) встановлено у зоні внутрішнього отвору (10). За варіантом, що показано на кресленні, блок управління (8) вмонтовано у внутрішню решітку (9). Управління блоком (8) можна здійснювати дистанційно, у спосіб, відомий у техніці, за допомогою безпровідного пристрою. Блок управління (8) можна встановити поза корпусом (2) вентиляційної системи у вигляді пульта управління, встановленого на стіні приміщення і приєднаного до вентиляційної системи. За прикладом, проілюстрованим кресленням, блок управління (8) містить термозапобіжник (8.1), термостат (8.2), гідростат (8.3) та іонізатор 8.4. Запропонована вентиляційна система також може містити інші датчики, зокрема датчик оксиду вуглецю та датчик діоксиду вуглецю (8.5), що вмонтовуються у блок управління (8) або приєднуються до нього. Блок управління (8) регулює роботу пристрою таким чином, що у приміщення надходить тільки якісне повітря з певними характеристиками. Гідростат (8.3) призначається для стеження за вологістю повітря у приміщенні. Датчик оксиду вуглецю рекомендується встановлювати для приміщень, у яких використовується відкритий вогонь, приміром, камін, для запобігання виділення та накопичення оксиду вуглецю у приміщенні. Датчик діоксиду вуглецю контролює рівень вказаного газу, що виділяється при видиханні або через інші процеси, та підтримує його рівень у оптимальних межах. Рівень шуму в кілька разів менший, коли пристрій працює у режимі виведення повітря з приміщення і працює лишень другий вентилятор. Режими роботи запропонованої вентиляційної системи. Реверсивна вентиляція з теплообміном. Запропонований пристрій послідовно нагнітає чисте атмосферне повітря ззовні всередину приміщення за допомогою першого вентилятора (7) і виводить забруднене повітря з приміщення через другий вентилятор (3). В холодну пору року здійснюється регенерація тепла - процес повернення тепла із забрудненого, але теплого кімнатного повітря, що виводиться. Тепле повітря з приміщення, проходячи через теплообмінник (5), значну частину тепла віддає чистому, але холодному повітрю, що подається в приміщення. У такий спосіб суттєво зменшуються втрати теплової енергії в холодні зимові дні. В теплий сезон року здійснюється зворотній процес - внутрішнє повітря, охолоджене, скажімо, працюючим у приміщенні кондиціонером, проходячи через теплообмінник (5), охолоджує його, а теплообмінник (5) охолоджує тепле та чисте повітря, що надходить у приміщення. Режим постійного притоку повітря. Другий вентилятор (3) вимкнено і увімкнено перший вентилятор (7). Система постійно подає у приміщення зовнішнє повітря. Якщо температура вхідного повітря нижче попередньо заданої температури, вмикається нагрівач (6). Температура контролюється термостатом (8.2). Режим виведення повітря з приміщення. Перший вентилятор (7) та нагрівач (6) вимкнено, працює другий вентилятор (3), який виводить внутрішнє повітря у зовнішній простір. 60 2 UA 104073 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 1. Компактна вентиляційна система, що містить трубчастий корпус, в який послідовно з боку зовнішнього отвору у бік внутрішнього отвору вмонтовано фільтр, теплообмінник та перший вентилятор, при цьому вентиляційний пристрій також містить блок управління, яка відрізняється тим, що перед фільтром у напрямку зовнішнього отвору корпусу встановлено другий вентилятор, а до теплообмінника встановлено нагрівач. 2. Компактна вентиляційна система за п. 1, яка відрізняється тим, що корпус складається з внутрішньої труби круглото перерізу, телескопічно вмонтованої у зовнішню трубу круглого перерізу більшого радіусу у порівнянні з радіусом внутрішньої труби, з можливістю аксіального переміщення внутрішньої та зовнішньої труб одна по відношенню до одної для регулювання довжини корпусу. 3. Компактна вентиляційна система за пп. 1, 2, яка відрізняється тим, що блок управління знаходиться у зоні внутрішнього отвору і містить термозапобіжник та термостат. 4. Компактна вентиляційна система, відповідно до будь-якого з попередніх пунктів, яка відрізняється тим, що додатково містить гідростат та/або іонізатор, та/або датчик оксиду вуглецю, та/або датчик діоксиду вуглецю, приєднані до блока управління. 5. Компактна вентиляційна система, відповідно до будь-якого з попередніх пунктів, яка відрізняється тим, що перед зовнішнім та внутрішнім отворами корпусу встановлено, відповідно, зовнішню та внутрішню запобіжні решітки. 6. Компактна вентиляційна система, відповідно до п. 5, яка відрізняється тим, що блок управління вмонтовано у внутрішню решітку. 7. Компактна вентиляційна система, відповідно до будь-якого з попередніх пунктів, яка відрізняється тим, що перший та другий вентилятори виконані аксіальними і протилежно спрямованими. 3 UA 104073 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
