Вентиляційна система

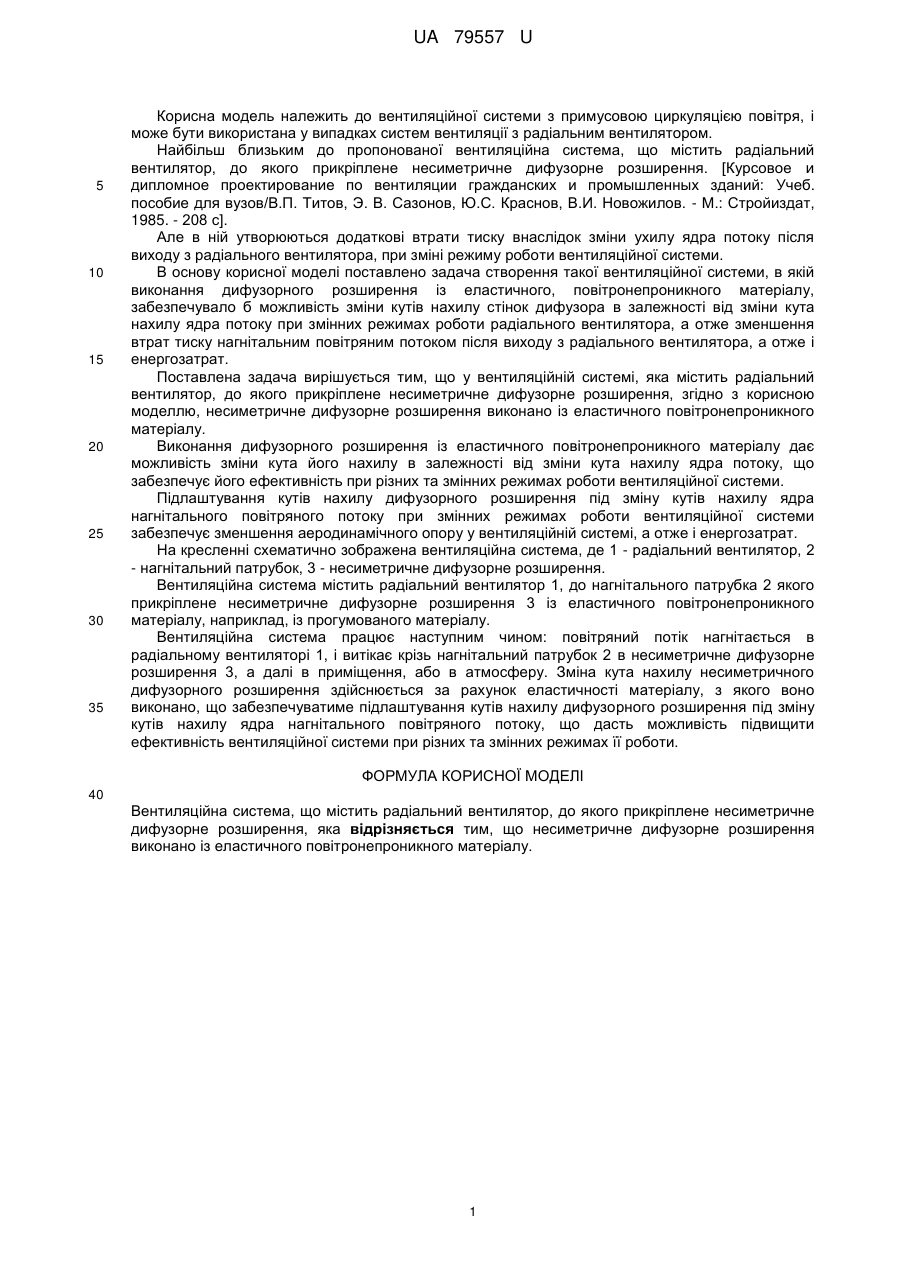

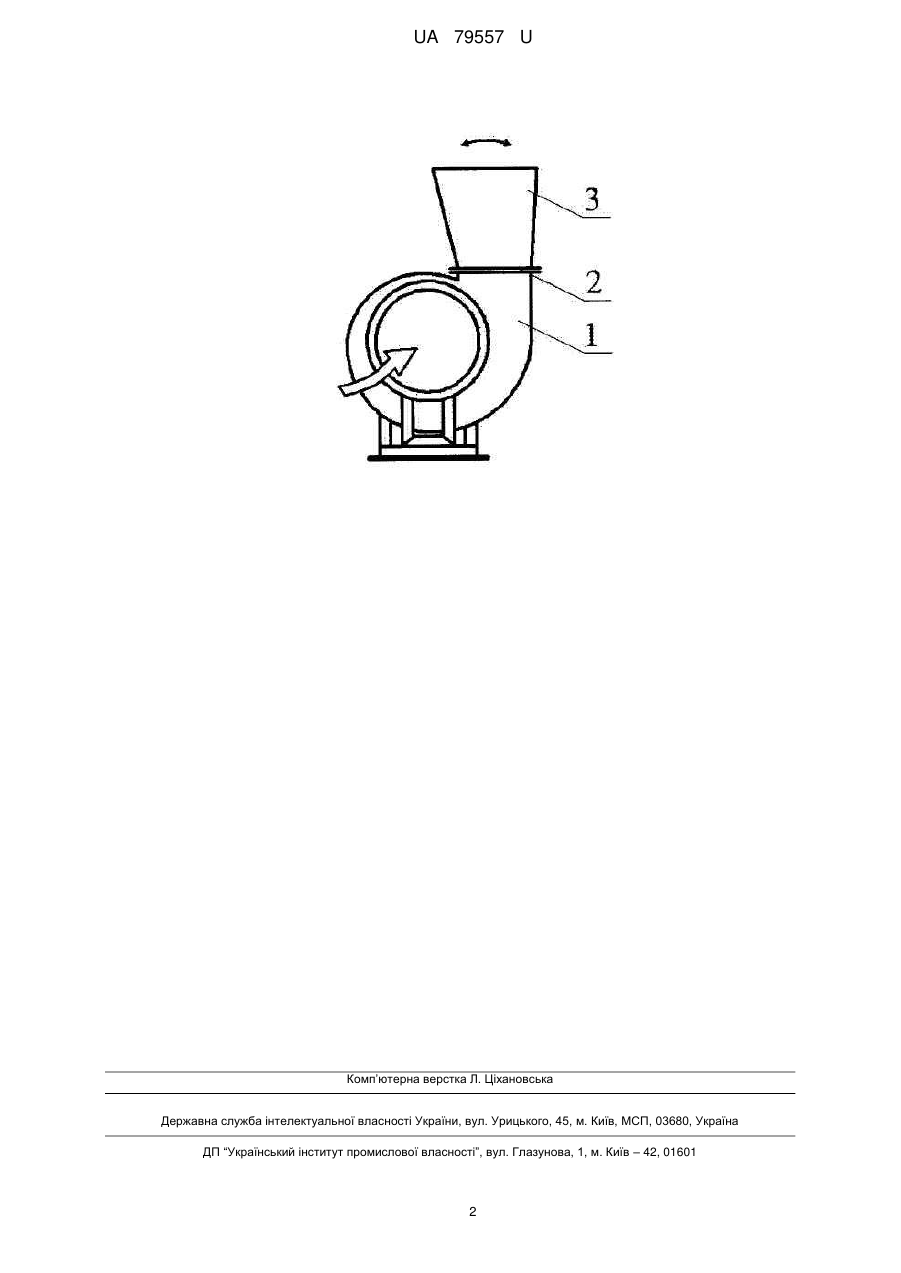

Реферат: UA 79557 U UA 79557 U 5 10 15 20 25 30 35 Корисна модель належить до вентиляційної системи з примусовою циркуляцією повітря, і може бути використана у випадках систем вентиляції з радіальним вентилятором. Найбільш близьким до пропонованої вентиляційна система, що містить радіальний вентилятор, до якого прикріплене несиметричне дифузорне розширення. [Курсовое и дипломное проектирование по вентиляции гражданских и промышленных зданий: Учеб. пособие для вузов/В.П. Титов, Э. В. Сазонов, Ю.С. Краснов, В.И. Новожилов. - М.: Стройиздат, 1985. - 208 с]. Але в ній утворюються додаткові втрати тиску внаслідок зміни ухилу ядра потоку після виходу з радіального вентилятора, при зміні режиму роботи вентиляційної системи. В основу корисної моделі поставлено задача створення такої вентиляційної системи, в якій виконання дифузорного розширення із еластичного, повітронепроникного матеріалу, забезпечувало б можливість зміни кутів нахилу стінок дифузора в залежності від зміни кута нахилу ядра потоку при змінних режимах роботи радіального вентилятора, а отже зменшення втрат тиску нагнітальним повітряним потоком після виходу з радіального вентилятора, а отже і енергозатрат. Поставлена задача вирішується тим, що у вентиляційній системі, яка містить радіальний вентилятор, до якого прикріплене несиметричне дифузорне розширення, згідно з корисною моделлю, несиметричне дифузорне розширення виконано із еластичного повітронепроникного матеріалу. Виконання дифузорного розширення із еластичного повітронепроникного матеріалу дає можливість зміни кута його нахилу в залежності від зміни кута нахилу ядра потоку, що забезпечує його ефективність при різних та змінних режимах роботи вентиляційної системи. Підлаштування кутів нахилу дифузорного розширення під зміну кутів нахилу ядра нагнітального повітряного потоку при змінних режимах роботи вентиляційної системи забезпечує зменшення аеродинамічного опору у вентиляційній системі, а отже і енергозатрат. На кресленні схематично зображена вентиляційна система, де 1 - радіальний вентилятор, 2 - нагнітальний патрубок, 3 - несиметричне дифузорне розширення. Вентиляційна система містить радіальний вентилятор 1, до нагнітального патрубка 2 якого прикріплене несиметричне дифузорне розширення 3 із еластичного повітронепроникного матеріалу, наприклад, із прогумованого матеріалу. Вентиляційна система працює наступним чином: повітряний потік нагнітається в радіальному вентиляторі 1, і витікає крізь нагнітальний патрубок 2 в несиметричне дифузорне розширення 3, а далі в приміщення, або в атмосферу. Зміна кута нахилу несиметричного дифузорного розширення здійснюється за рахунок еластичності матеріалу, з якого воно виконано, що забезпечуватиме підлаштування кутів нахилу дифузорного розширення під зміну кутів нахилу ядра нагнітального повітряного потоку, що дасть можливість підвищити ефективність вентиляційної системи при різних та змінних режимах її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вентиляційна система, що містить радіальний вентилятор, до якого прикріплене несиметричне дифузорне розширення, яка відрізняється тим, що несиметричне дифузорне розширення виконано із еластичного повітронепроникного матеріалу. 1 UA 79557 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
