Геотермальна вентиляційна система

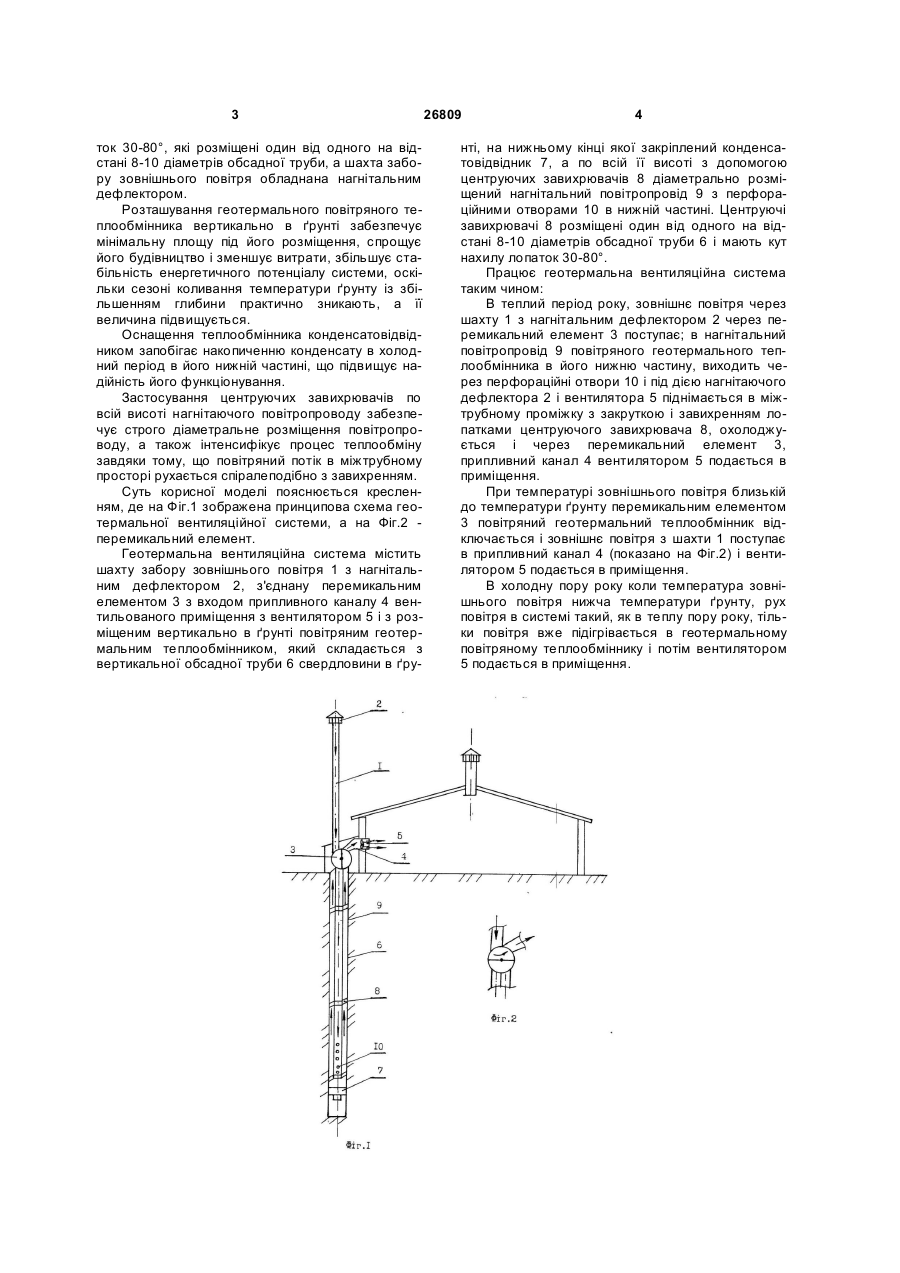

Геотермальна вентиляційна система, що містить шахту забору зовнішнього повітря, розміщений в ґрунті повітряний геотермальний теплообмінник, з'єднаний перемикальним елементом з шахтою забору зовнішнього повітря і входом припливного каналу вентильованого приміщення з 3 ток 30-80°, які розміщені один від одного на відстані 8-10 діаметрів обсадної труби, а шахта забору зовнішнього повітря обладнана нагнітальним дефлектором. Розташування геотермального повітряного теплообмінника вертикально в ґрунті забезпечує мінімальну площу під його розміщення, спрощує його будівництво і зменшує витрати, збільшує стабільність енергетичного потенціалу системи, оскільки сезоні коливання температури ґрунту із збільшенням глибини практично зникають, а її величина підвищується. Оснащення теплообмінника конденсатовідвідником запобігає накопиченню конденсату в холодний період в його нижній частині, що підвищує надійність його функціонування. Застосування центруючих завихрювачів по всій висоті нагнітаючого повітропроводу забезпечує строго діаметральне розміщення повітропроводу, а також інтенсифікує процес теплообміну завдяки тому, що повітряний потік в міжтрубному просторі рухається спіралеподібно з завихренням. Суть корисної моделі пояснюється кресленням, де на Фіг.1 зображена принципова схема геотермальної вентиляційної системи, а на Фіг.2 перемикальний елемент. Геотермальна вентиляційна система містить шахту забору зовнішнього повітря 1 з нагнітальним дефлектором 2, з'єднану перемикальним елементом 3 з входом припливного каналу 4 вентильованого приміщення з вентилятором 5 і з розміщеним вертикально в ґрунті повітряним геотермальним теплообмінником, який складається з вертикальної обсадної труби 6 свердловини в ґру 26809 4 нті, на нижньому кінці якої закріплений конденсатовідвідник 7, а по всій її висоті з допомогою центруючих завихрювачів 8 діаметрально розміщений нагнітальний повітропровід 9 з перфораційними отворами 10 в нижній частині. Центруючі завихрювачі 8 розміщені один від одного на відстані 8-10 діаметрів обсадної труби 6 і мають кут нахилу лопаток 30-80°. Працює геотермальна вентиляційна система таким чином: В теплий період року, зовнішнє повітря через шахту 1 з нагнітальним дефлектором 2 через перемикальний елемент 3 поступає; в нагнітальний повітропровід 9 повітряного геотермального теплообмінника в його нижню частину, виходить через перфораційні отвори 10 і під дією нагнітаючого дефлектора 2 і вентилятора 5 піднімається в міжтрубному проміжку з закруткою і завихренням лопатками центруючого завихрювача 8, охолоджується і через перемикальний елемент 3, припливний канал 4 вентилятором 5 подається в приміщення. При температурі зовнішнього повітря близькій до температури ґрунту перемикальним елементом 3 повітряний геотермальний теплообмінник відключається і зовнішнє повітря з шахти 1 поступає в припливний канал 4 (показано на Фіг.2) і вентилятором 5 подається в приміщення. В холодну пору року коли температура зовнішнього повітря нижча температури ґрунту, рух повітря в системі такий, як в теплу пору року, тільки повітря вже підігрівається в геотермальному повітряному теплообміннику і потім вентилятором 5 подається в приміщення. 5 Комп’ютерна верстка Л. Купенко 26809 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
