Атракціон

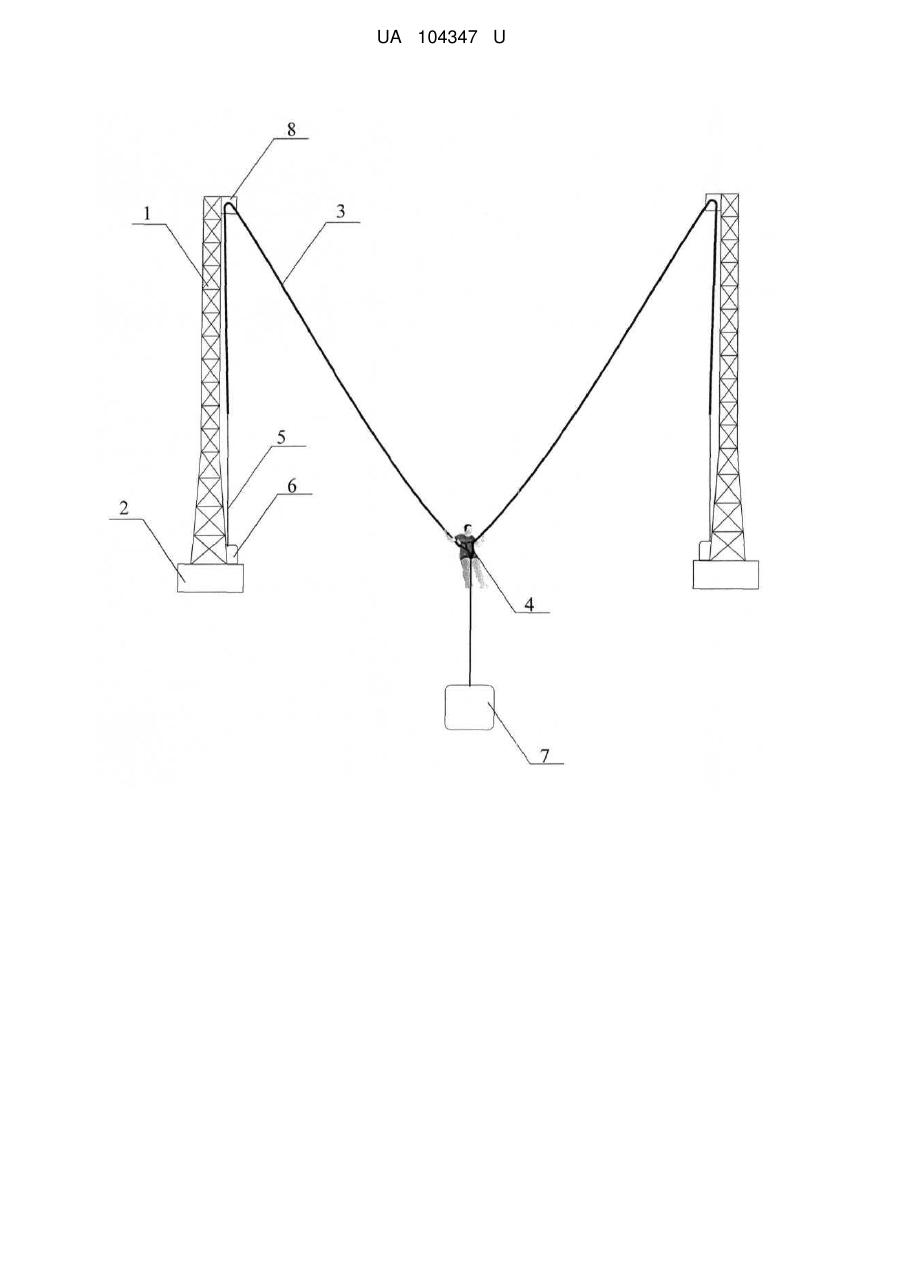

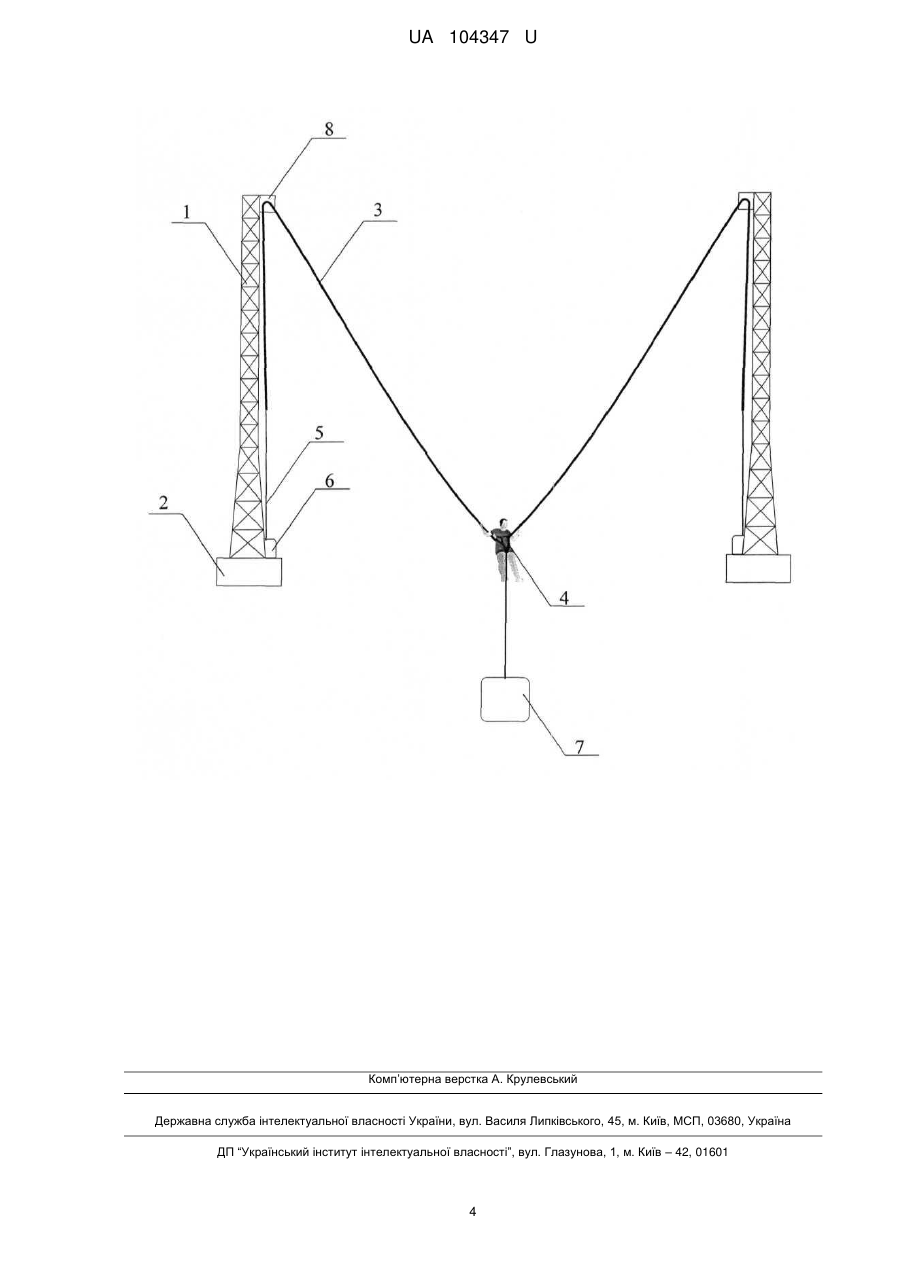

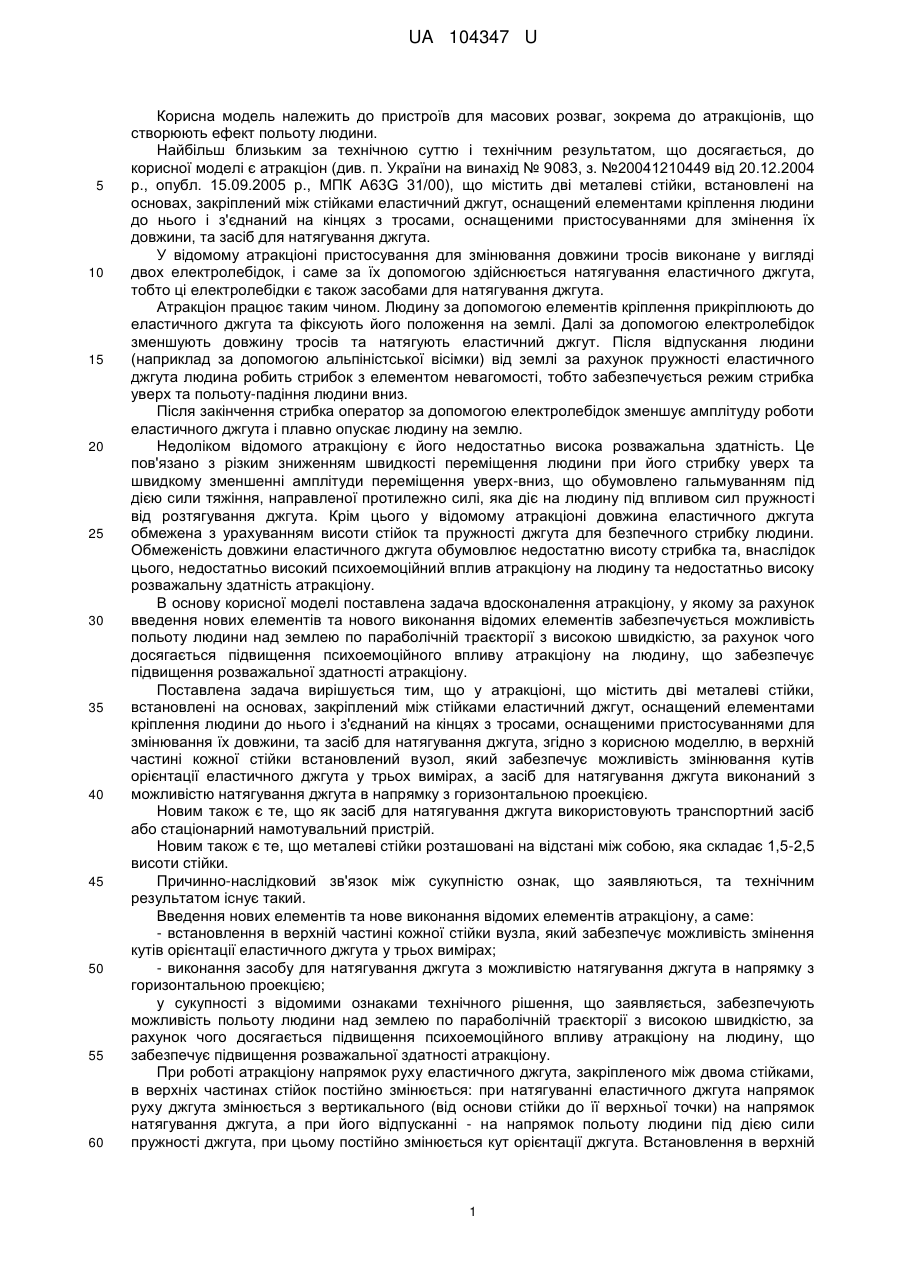

Реферат: Атракціон містить дві металеві стійки, встановлені на основах, закріплений між стійками еластичний джгут, оснащений елементами кріплення людини до нього і з'єднаний на кінцях з тросами, оснащеними пристосуваннями для змінювання їх довжини, та засіб для натягування джгута. В верхній частині кожної стійки встановлений вузол, який забезпечує можливість змінення кутів орієнтації еластичного джгута у трьох вимірах, а засіб для натягування джгута виконаний з можливістю натягування джгута в напрямку з горизонтальною проекцією. UA 104347 U (54) АТРАКЦІОН UA 104347 U UA 104347 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для масових розваг, зокрема до атракціонів, що створюють ефект польоту людини. Найбільш близьким за технічною суттю і технічним результатом, що досягається, до корисної моделі є атракціон (див. п. України на винахід № 9083, з. №20041210449 від 20.12.2004 р., опубл. 15.09.2005 р., МПК A63G 31/00), що містить дві металеві стійки, встановлені на основах, закріплений між стійками еластичний джгут, оснащений елементами кріплення людини до нього і з'єднаний на кінцях з тросами, оснащеними пристосуваннями для змінення їх довжини, та засіб для натягування джгута. У відомому атракціоні пристосування для змінювання довжини тросів виконане у вигляді двох електролебідок, і саме за їх допомогою здійснюється натягування еластичного джгута, тобто ці електролебідки є також засобами для натягування джгута. Атракціон працює таким чином. Людину за допомогою елементів кріплення прикріплюють до еластичного джгута та фіксують його положення на землі. Далі за допомогою електролебідок зменшують довжину тросів та натягують еластичний джгут. Після відпускання людини (наприклад за допомогою альпіністської вісімки) від землі за рахунок пружності еластичного джгута людина робить стрибок з елементом невагомості, тобто забезпечується режим стрибка уверх та польоту-падіння людини вниз. Після закінчення стрибка оператор за допомогою електролебідок зменшує амплітуду роботи еластичного джгута і плавно опускає людину на землю. Недоліком відомого атракціону є його недостатньо висока розважальна здатність. Це пов'язано з різким зниженням швидкості переміщення людини при його стрибку уверх та швидкому зменшенні амплітуди переміщення уверх-вниз, що обумовлено гальмуванням під дією сили тяжіння, направленої протилежно силі, яка діє на людину під впливом сил пружності від розтягування джгута. Крім цього у відомому атракціоні довжина еластичного джгута обмежена з урахуванням висоти стійок та пружності джгута для безпечного стрибку людини. Обмеженість довжини еластичного джгута обумовлює недостатню висоту стрибка та, внаслідок цього, недостатньо високий психоемоційний вплив атракціону на людину та недостатньо високу розважальну здатність атракціону. В основу корисної моделі поставлена задача вдосконалення атракціону, у якому за рахунок введення нових елементів та нового виконання відомих елементів забезпечується можливість польоту людини над землею по параболічній траєкторії з високою швидкістю, за рахунок чого досягається підвищення психоемоційного впливу атракціону на людину, що забезпечує підвищення розважальної здатності атракціону. Поставлена задача вирішується тим, що у атракціоні, що містить дві металеві стійки, встановлені на основах, закріплений між стійками еластичний джгут, оснащений елементами кріплення людини до нього і з'єднаний на кінцях з тросами, оснащеними пристосуваннями для змінювання їх довжини, та засіб для натягування джгута, згідно з корисною моделлю, в верхній частині кожної стійки встановлений вузол, який забезпечує можливість змінювання кутів орієнтації еластичного джгута у трьох вимірах, а засіб для натягування джгута виконаний з можливістю натягування джгута в напрямку з горизонтальною проекцією. Новим також є те, що як засіб для натягування джгута використовують транспортний засіб або стаціонарний намотувальний пристрій. Новим також є те, що металеві стійки розташовані на відстані між собою, яка складає 1,5-2,5 висоти стійки. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом існує такий. Введення нових елементів та нове виконання відомих елементів атракціону, а саме: - встановлення в верхній частині кожної стійки вузла, який забезпечує можливість змінення кутів орієнтації еластичного джгута у трьох вимірах; - виконання засобу для натягування джгута з можливістю натягування джгута в напрямку з горизонтальною проекцією; у сукупності з відомими ознаками технічного рішення, що заявляється, забезпечують можливість польоту людини над землею по параболічній траєкторії з високою швидкістю, за рахунок чого досягається підвищення психоемоційного впливу атракціону на людину, що забезпечує підвищення розважальної здатності атракціону. При роботі атракціону напрямок руху еластичного джгута, закріпленого між двома стійками, в верхніх частинах стійок постійно змінюється: при натягуванні еластичного джгута напрямок руху джгута змінюється з вертикального (від основи стійки до її верхньої точки) на напрямок натягування джгута, а при його відпусканні - на напрямок польоту людини під дією сили пружності джгута, при цьому постійно змінюється кут орієнтації джгута. Встановлення в верхній 1 UA 104347 U 5 10 15 20 25 30 35 40 45 50 55 частині кожної стійки вузла, який забезпечує можливість змінювання кутів орієнтації еластичного джгута у трьох вимірах, забезпечує надійну роботу атракціону без ушкоджень еластичного джгута та з можливістю максимального його натягування, що забезпечує високу швидкість польоту людини над землею і підвищення психоемоційного впливу атракціону на людину та підвищення розважальної здатності атракціону. Цей вузол може бути виконаний у вигляді блок-роликової системи, встановленої в верхній частини стійки з можливістю вільного повороту відносно точки її кріплення. За допомогою засобу для натягування джгута, виконаного з можливістю натягування джгута в напрямку з горизонтальною проекцією, забезпечується можливість польоту людини над землею по параболічній траєкторії з високою швидкістю. При цьому в цьому випадку швидкість польоту знижується значно повільніше, ніж при вертикальному стрибку людини уверх, оскільки сила тяжіння направлена не протилежно силі, яка діє на людину під впливом сил пружності від розтягування джгута, а під кутом до неї. Внаслідок цього забезпечується підвищення психоемоційного впливу атракціону на людину та підвищення розважальної здатності атракціону. Як засіб для натягування джгута можуть бути використані транспортний засіб (наприклад квадроцикл, автомобіль, скутер, тощо) або стаціонарний намотувальний пристрій (наприклад лебідка, електролебідка, тощо). При використанні транспортного засобу (наприклад квадроцикла) натягування джгута в напрямку з горизонтальною проекцією здійснюється за рахунок переміщення людини, прикріпленої до еластичного джгута, внаслідок швидкісного руху квадроцикла. При використанні намотувального пристрою (наприклад електролебідки) натягування джгута в напрямку з горизонтальною проекцією здійснюється за рахунок переміщення людини, прикріпленої до еластичного джгута, шляхом укорочування намотуванням контрольного стропу, прикріпленого до людини. Оптимальною відстанню, на якій розташовані між собою металеві стійки, є відстань, яка складає 1,5-2,5 висоти стійки, що встановлено експериментально. За рахунок цього забезпечується доцільна довжина еластичного джгута, що, відповідно, дозволяє відтягнути людину, прикріплену до еластичного джгута, на велику відстань та при відпусканні джгута надати людині велику швидкість польоту над землею по параболічній траєкторії під дією сили пружності джгута. Таким чином, атракціон, що заявляється, забезпечує можливість польоту людини над землею по параболічній траєкторії з високою швидкістю, за рахунок чого досягається підвищення психоемоційного впливу атракціону на людину, що забезпечує підвищення розважальної здатності атракціону. Суть корисної моделі пояснюється кресленням, де наведене схематичне зображення заявленого атракціону. Атракціон містить дві металеві стійки 1, встановлені на основах 2. Між стійками закріплений еластичний джгут 3, оснащений елементами 4 кріплення людини до нього. На кінцях еластичний джгут 3 з'єднаний з тросами 5, оснащеними пристосуваннями 6 для змінювання їх довжини. Атракціон містить також засіб 7 для натягування джгута 3, виконаний з можливістю натягування джгута в напрямку з горизонтальною проекцією. В верхній частині кожної стійки 1 встановлений вузол 8, який забезпечує можливість змінювання кутів орієнтації еластичного джгута 3 у трьох вимірах. Як засіб 7 для натягування джгута 3 можуть бути використані транспортний засіб (як то автомобіль, квадроцикл, мотоцикл, тощо) або стаціонарний намотувальний пристрій (як то, лебідка, електролебідка, тощо). Металеві стійки 1 можуть бути розташовані між собою на відстані, яка складає 1,5-2,5 висоти стійки 1. Заявлений атракціон працює таким чином. Атракціон монтують на рівній вільній від перешкод території. Для цього на двох основах 2 монтують дві металеві стійки 1. Основи 2 можуть бути виконані як у вигляді фундаментів для стаціонарного використання атракціону, так і у вигляді розбірних основ для мобільного використання атракціону, в тому числі для монтажу атракціону на піску. В нижніх частинах стійок 1 монтують пристосування 6 для змінювання довжини тросів 5, з'єднаних з еластичним джгутом 3, в верхніх частинах стійок 1 монтують вузли 8, які забезпечують можливість змінювання кутів орієнтації еластичного джгута 3 у трьох вимірах. Еластичний джгут 3 в центральній частині містить елементи 4 кріплення людини до нього. Стійки 1 при їх висоті, наприклад, 16 м встановлюють на відстані від 24 м до 40 м, тобто відстань між стійками 1 складає 1,5-2,5 висоти стійки 1. 2 UA 104347 U 5 10 15 За допомогою елементів кріплення 4 кріплять людину, що збирається зробити політ, до еластичного джгута 3, розміщеного між стійками 1, встановленими на основах 2. Потім за допомогою пристосувань 6 зменшують довжину тросів 5, з'єднаних на кінцях з еластичним джгутом 3, внаслідок чого людина підіймається на декілька метрів (4-5 м) над землею. Далі за допомогою засобу 7 (наприклад, квадроцикла або електролебідки) натягують еластичний джгут 3, переміщуючи прикріплену до еластичного джгута 3 людину в напрямку з горизонтальною проекцією. Після досягнення оптимального розтягнення джгута 3 плавно відпускають людину від засобу 7 (наприклад, через альпіністську вісімку). За рахунок пружності еластичного джгута 3 людина виконує політ над землею по параболічній траєкторії з великою швидкістю, одержуючи незабутні враження і ні з чим непорівнянні відчуття від атракціону, а встановлені в верхній частині кожної стійки 1 вузли 8, які забезпечують можливість змінювання кутів орієнтації еластичного джгута 3 у трьох вимірах, забезпечують надійну роботу атракціону без ушкоджень еластичного джгута 3 та з можливістю максимального його натягування. Після закінчення польоту оператор з використанням пристосувань 6 плавно опускає людину на землю. Заявлений атракціон характеризується екстремальністю та високою розважальною здатністю, чим залучає населення, причому може бути використаний для активного відпочинку населення з широким віковим діапазоном: від юних екстремалів до дорослих відпочиваючих, бажаючих одержати гострі відчуття. 20 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 1. Атракціон, що містить дві металеві стійки, встановлені на основах, закріплений між стійками еластичний джгут, оснащений елементами кріплення людини до нього і з'єднаний на кінцях з тросами, оснащеними пристосуваннями для змінювання їх довжини, та засіб для натягування джгута, який відрізняється тим, що в верхній частині кожної стійки встановлений вузол, який забезпечує можливість змінення кутів орієнтації еластичного джгута у трьох вимірах, а засіб для натягування джгута виконаний з можливістю натягування джгута в напрямку з горизонтальною проекцією. 2. Атракціон за п. 1, який відрізняється тим, що як засіб для натягування джгута використовують транспортний засіб або стаціонарний намотувальний пристрій. 3. Атракціон за п. 1, який відрізняється тим, що металеві стійки розташовані між собою на відстані, яка складає 1,5-2,5 висоти стійки. 3 UA 104347 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
