Атракціон “рогатка”

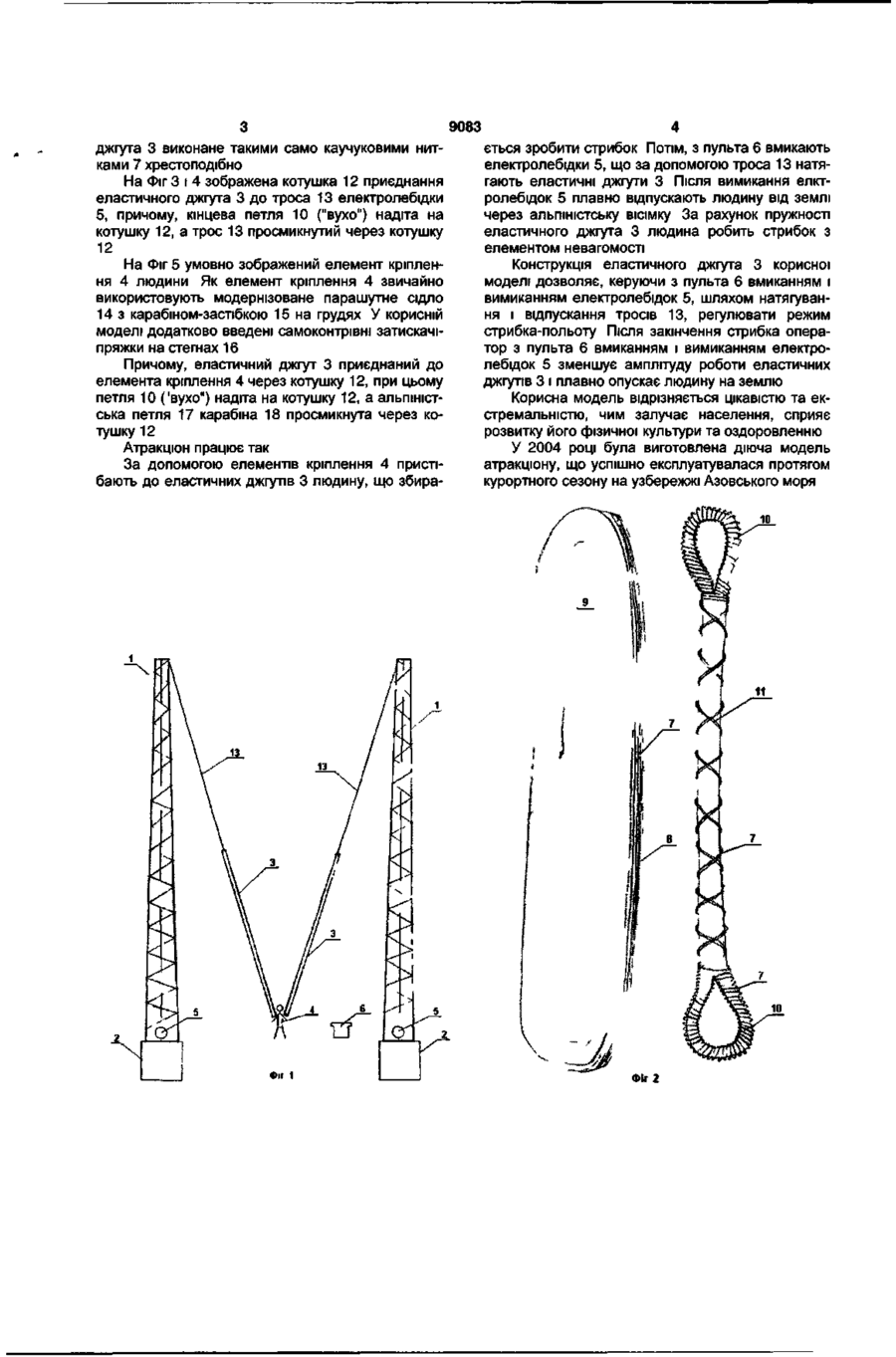

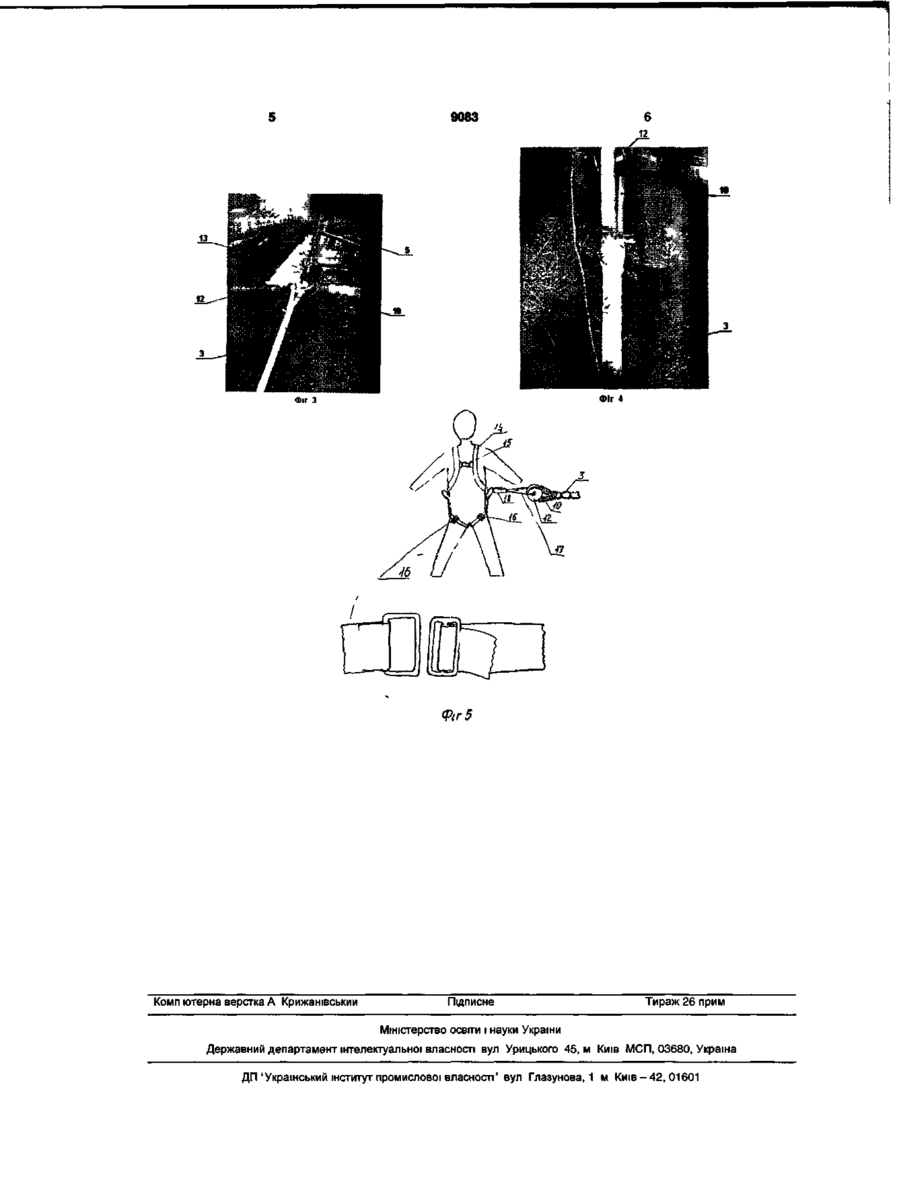

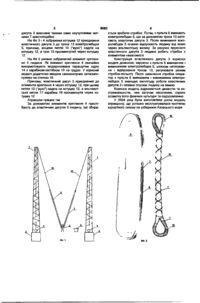

1. Атракціон, що містить дві металеві стійки, установлені на бетонних фундаментах, між якими висять еластичні джгути з елементами кріплення людини, причому натяг джгутів здійснюють дві електролебідки, керовані з пульта, який відрізняється тим, що еластичні джгути виконані з натура льних каучукових ниток, зібраних у стрічки і покладених шарами, причому петлі на кінцях джгутів обплетені циркулярно, а обплетення самого джгута виконане хрестоподібно тими ж каучуковими нитками, при цьому кінцеві петлі кожного з джгутів надіті на котушки, а через них просмикнуті троси електролебідки з одного боку та альпіністські петлі карабінів елемента кріплення - з іншого боку. 2. Атракціон за п. 1, який відрізняється тим, що в елемент кріплення людини введені самоконтрівні затискачі-пряжки ременів на стегнах. Корисна модель відноситься до пристроїв для розваг, зокрема, до спортивних атракціонів, призначеним для організації розважальнотренувального процесу. Найбільш близьким технічним рішенням є екстремальний атракціон "Катапульта", експлуатований ТОВ "Врата" у м.Києві [інформація з інтернету: www.bungee.com.ua] і який містить в собі дві металеві стійки, установлені на бетонних фундаментах. До тросів електролебідок приєднані еластичні джгути, до яких за допомогою елементів кріплення, застосовуваних у парашутному спорті, пристібають людину, що збирається зробити стрибок. Натяг джгутів здійснюють двома електролебідками, керованими з пульта. Конструкція еластичних джгутів прототипу не дозволяє здійснювати тривалі стрибки і не дозволяє відчути почуття невагомості. В основу корисної моделі поставлено задачу в атракціоні "Рогатка" (надалі, атракціон) шляхом удосконалення конструкції джгута та елементів кріплення забезпечити можливість виконання тривалих екстремальних і небезпечних стрибків з відчуттям невагомості. Рішення поставленої задачі досягається тим, що на відміну від прототипу, еластичні джгути виконують з натуральних каучукових ниток, зібраних у стрічки і покладених шарами. При цьому петлі на кінцях джгутів ("вуха") обплетені циркулярне тими ж каучуковими нитками, що поліпшує якість з'єднання еластичного джгута з елементами атракціо ну, а обплетення самого еластичного джгута з таких само каучукових ниток - хрестоподібна. З метою забезпечення додаткової небезпеки атракціону кінцеві петлі ("вуха") кожного з джгутів надіті на котушки, що служать елементами приєднання джгута, з одного боку до тросів електролебідок, а з іншого боку-через альпіністські петлі до карабінів елемента кріплення людини. Крім того, небезпеку стрибків і зменшення часу підготовки людини до стрибків забезпечує введення самоконтрівних затискачів-пряжок ременів на стегнах. На Фіг.1 представлений загальний вид атракціону, на Фіг.2 - конструкція еластичного джгута, на Фіг.З і 4 - котушка приєднання еластичного джгута до троса електролебідки, на Фіг.5 - умовне зображення елементів кріплення людини. Атракціон (Фіг. 1) містить дві металеві стійки 1, установлені на бетонних фундаментах 2, між якими висять еластичні джгути 3 з елементами кріплення 4 людини. Натяг еластичних джгутів 3 здійснюють дві електролебідки 5, керовані з пульта 6. Конструкція еластичного джгута 3 зображена на Фіг.2. Кожен еластичний джгут 3 набраний з натуральних каучукових ниток 7, зібраних у стрічки 8. Причому, стрічки 8 покладені шарами 9, кількість яких залежить від висоти стійок 1 і відстані між ними. Петлі 10 на кінцях еластичних джгутів 3 ("вуха") обплетені тими ж каучуковими нитками 7 циркулярно, а обплетення 11 самого еластичного ^ « * CO 00 ST 9083 джгута 3 виконане такими само каучуковими нитками 7 хрестоподібно На Фіг 3 і 4 зображена котушка 12 приєднання еластичного джгута 3 до троса 13 електролебідки 5, причому, кінцева петля 10 ("вухо") надіта на котушку 12, а трос 13 просмикнутий через котушку 12 На Фіг 5 умовно зображений елемент кріплення 4 людини Як елемент кріплення 4 звичайно використовують модернізоване парашутне сідло 14 з карабіном-застібкою 15 на грудях У корисній моделі додатково введені самоконтрівні затискачіпряжки на стегнах 16 Причому, еластичний джгут 3 приєднаний до елемента кріплення 4 через котушку 12, при цьому петля 10 ("вухо") надіта на котушку 12, а альпіністська петля 17 карабіна 18 просмикнута через котушку 12 Атракціон працює так За допомогою елементів кріплення 4 пристібають до еластичних джгутів 3 людину, що збира ється зробити стрибок Потім, З пульта 6 вмикають електролебідки 5, що за допомогою троса 13 натягають еластичні джгути 3 Після вимикання елктролебідок5 плавно відпускають людину від землі через альпіністську вісімку За рахунок пружності еластичного джгута 3 людина робить стрибок з елементом невагомості Конструкція еластичного джгута 3 корисної моделі дозволяє, керуючи з пульта 6 вмиканням і вимиканням електролебідок 5, шляхом натягування і відпускання тросів 13, регулювати режим стрибка-польоту Після закінчення стрибка оператор з пульта 6 вмиканням і вимиканням електролебідок 5 зменшує амплітуду роботи еластичних джгутів 3 і плавно опускає людину на землю Корисна модель відрізняється цікавістю та екстремальністю, чим залучає населення, сприяє розвитку його фізичної культури та оздоровленню У 2004 році була виготовлена діюча модель атракціону, що успішно експлуатувалася протягом курортного сезону на узбережжі Азовського моря ю Фіг 2 9083 Фіг 4 Комп ютерна верстка А Крижанівськии Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ МСП, 03680, Україна ДП'Український інститут промислової власності' вул Глазунова, 1 м К и ї в - 4 2 , 01601
