Атракціон “рогатка-мобі”

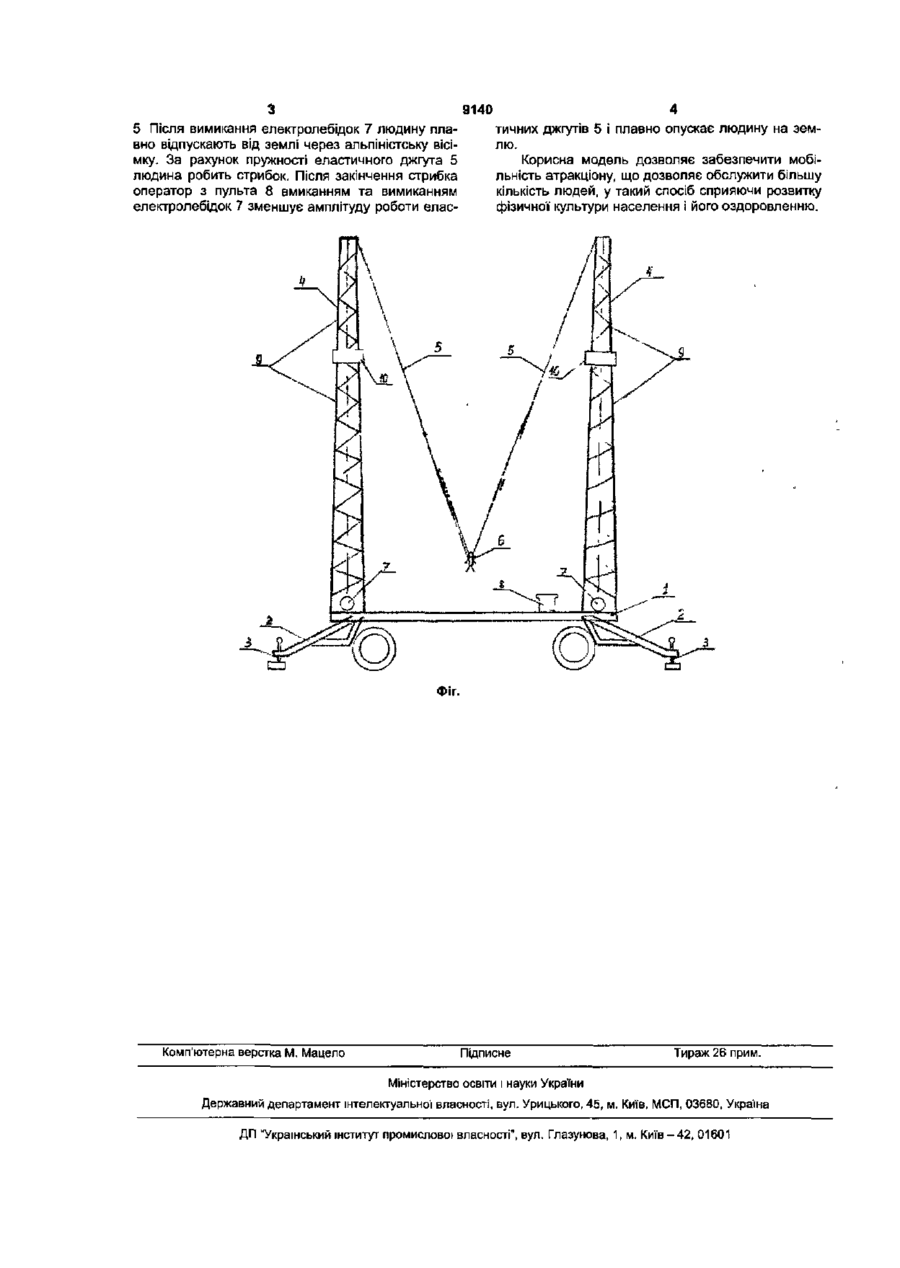

Атракціон, що містить два металеві стояки, між якими висять еластичні джгути з елементами кріплення людини і дві електролебідки для натягування джгутів, керовані з пульта, який відрізняється тим, що він установлений на пересувній платформі, обладнаній опорними металевими лапами з регульованими натискними пристроями на кінцях, а стояки виконані розбірними. Корисна модель відноситься до пристроїв для розваг, зокрема, до спортивних атракціонів, призначеним для організації розважальнотренувального процесу. Відомий екстремальний атракціон "Катапульта", експлуатований ТОВ "Врата" у м. Києві [інформація з інтернету: www bungee.com.ua]. Найбільш близьким технічним рішенням є атракціон "Рогатка", [заява на корисну модель №20041210449 від 20 12.2004], який містить в собі дві металеві стійки, установлені на бетонних фундаментах. До тросів електролебідок приєднані еластичні джгути, до яких за допомогою елементів кріплення, застосовуваних у парашутному спорті, пристібають людину, що збирається зробити стрибок Натяг джгутів здійснюють двома електролебідками, керованими з пульта Конструкція прототипу стаціонарна, а, відомо, що найбільш рентабельним є пересувні атракціони. В основу корисної моделі поставлено задачу в атракціоні "Рогатка-мобІ" (надалі, атракціон) шляхом удосконалення конструкції стійок і установки атракціону на пересувну платформу забезпечити мобільність атракціону. Рішення поставленої' задачі досягається тим, що на відміну від прототипу, атракціон установлюють на пересувній платформі, що постачена опорними металевими лапами, що гарантують стійкість атракціону в робочому стані, з регульованими натискуючими пристроями на кінцях, а стійки атракціону виконані із сегментів, вузли з'єднання яких забезпечують можливість складання стійок при транспортуванні На Фіг. зображений загальний вид атракціону в робочому стані. Атракціон який встановлений на пересувній платформі 1, що постачена опорними металевими лапами 2 з регульованими упорними пристроями З на кінцях, і містить дві металеві стійки 4, між якими висять еластичні джгути 5 з елементами кріплення 6 людини. Натяг еластичних джгутів 5 здійснюють дві електролебідки 7, керовані з пульта 8. Металеві стійки 4 виконані із сегментів 9 з вузлами з'єднання 10 між ними, що забезпечують складання стійок при транспортуванні. Крім того, до, транспортування опорні лапи 2 також збирають на платформу 1. Атракціон готують до роботи так. Атракціон транспортують на платформі в складеному вигляді Після прибуття на місце призначення спочатку встановлюють опорні лапи 2 І за допомогою регульованих натискуючих пристроїв 3 вистановлюють горизонтальний рівень платформи 1, потім збирають стійки 4 із сегментів 9 за допомогою вузлів з'єднання 10 і піднімають їх у вертикальний стан. Останніми підчіплюють еластичні джгути 5 з елементами кріплення людини 6 та забезпечують атракціон зовнішнім електроживленням. Атракціон працює в так. За допомогою елементів кріплення 6 людину, що збирається зробити стрибок, пристібають до еластичних джгутів 5. Потім, з пульта 8 включають електролебідки 7, що натягають еластичні джгути О) 9140 5 Після вимикання електролебідок 7 людину плавно відпускають від землі через альпіністську вісімку. За рахунок пружності еластичного джгута 5 людина робить стрибок. Після закінчення стрибка оператор з пульта 8 вмиканням та вимиканням електролебідок 7 зменшує амплітуду роботи елас тичних джгутів 5 і плавно опускає людину на землю. Корисна модель дозволяє забезпечити мобільність атракціону, що дозволяє обслужити більшу кількість людей, у такий спосіб сприяючи розвитку фізичної культури населення і його оздоровленню. Фіг. Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
