Компенсатор для стикування підлогових покрить

Номер патенту: 105052

Опубліковано: 25.02.2016

Автор: Коренчук Петро Васильович

Завантажити PDF файл.

Формула / Реферат

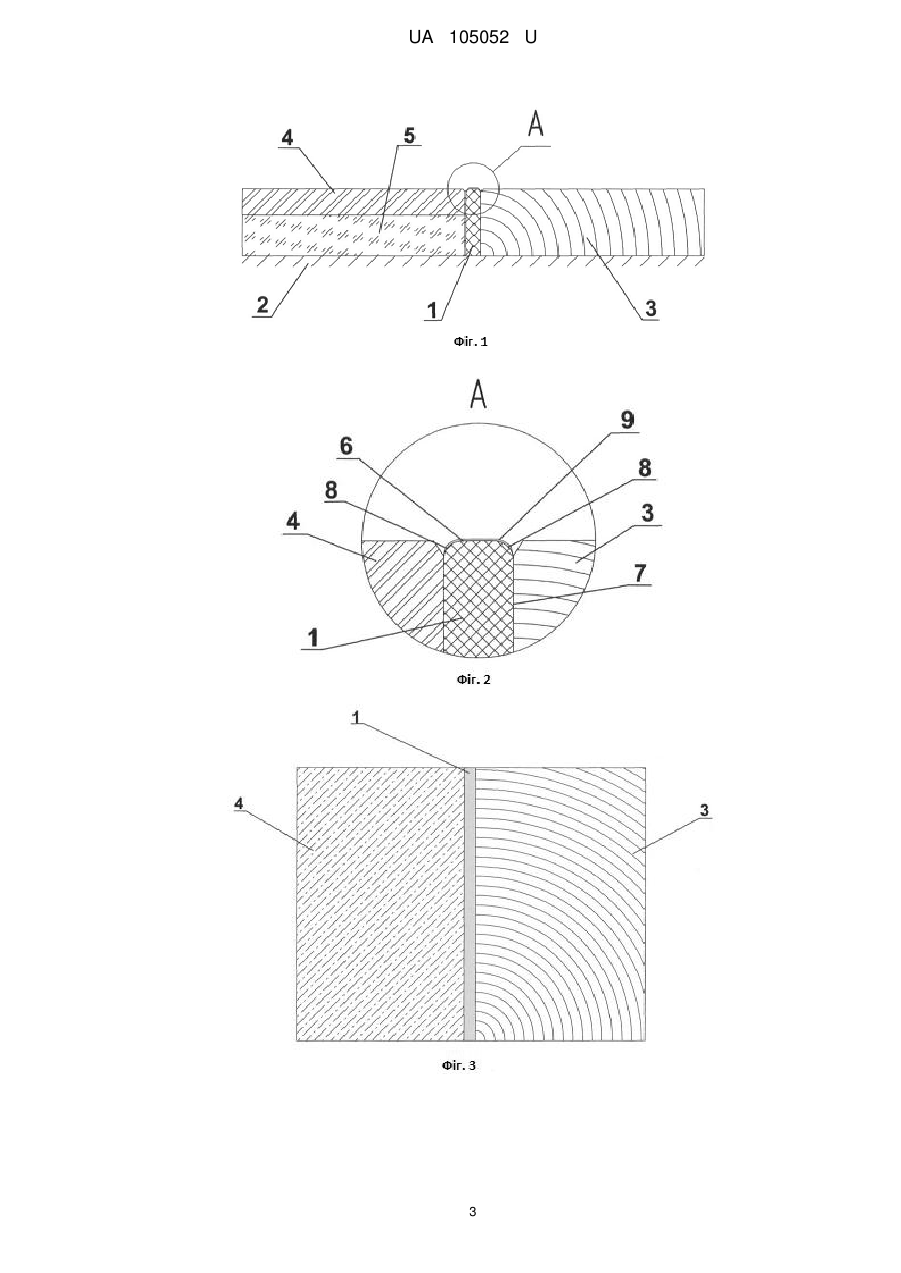

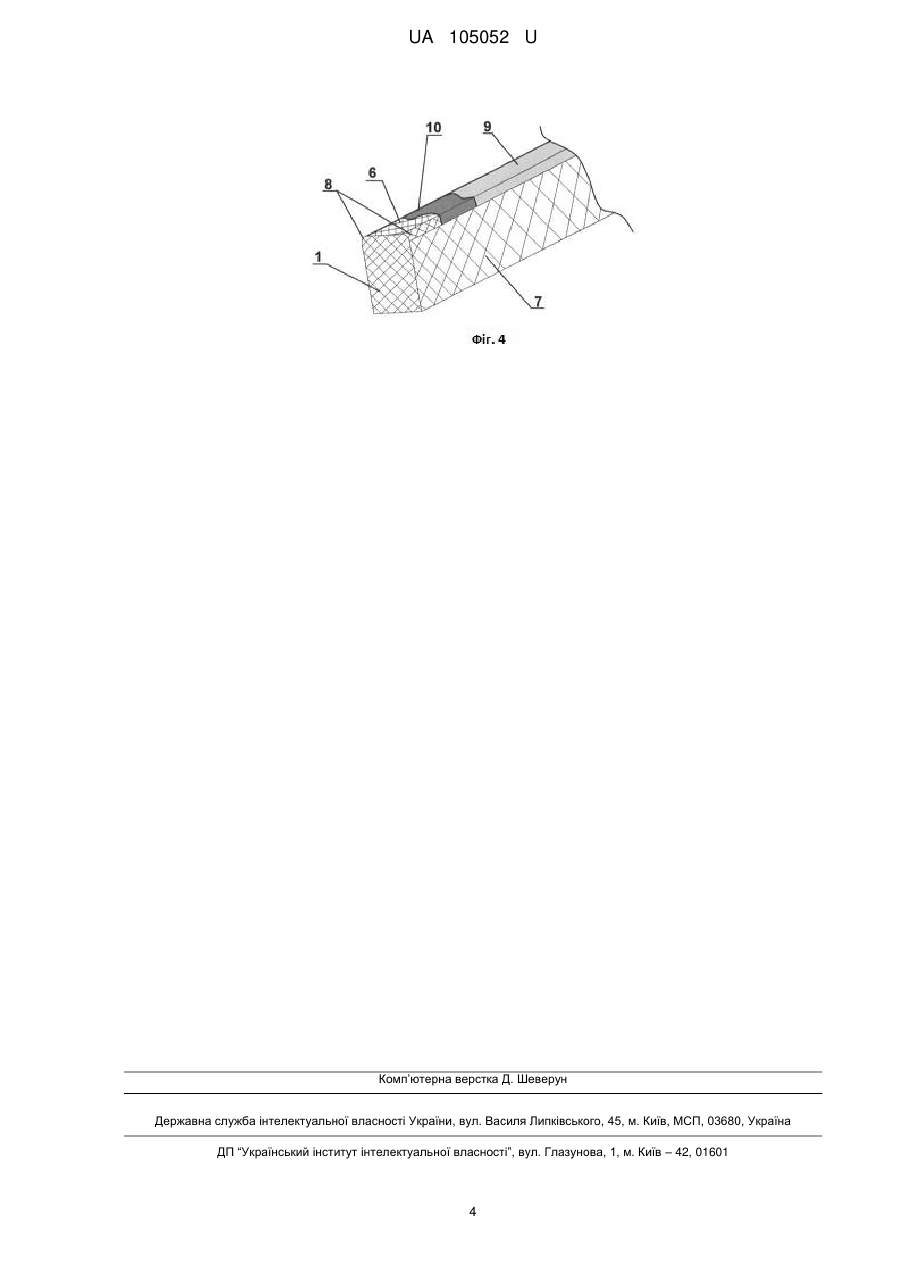

1. Компенсатор для стикування підлогових покрить, виконаний у вигляді смуги, виготовленої з білого коркового агломерату, який відрізняється тим, що смуга у перерізі має прямокутну форму із скошеними верхніми кутами, у результаті чого між верхньою та боковими поверхнями компенсатора утворюються фаски, при цьому верхня поверхня компенсатора та фаски відшліфовані та покриті захисним покриттям.

2. Компенсатор за п. 1, в якому захисне покриття виконане прозорим.

3. Компенсатор за п. 2, в якому додатково виконано щонайменше один тональний шар, що знаходиться під захисним покриттям.

Текст

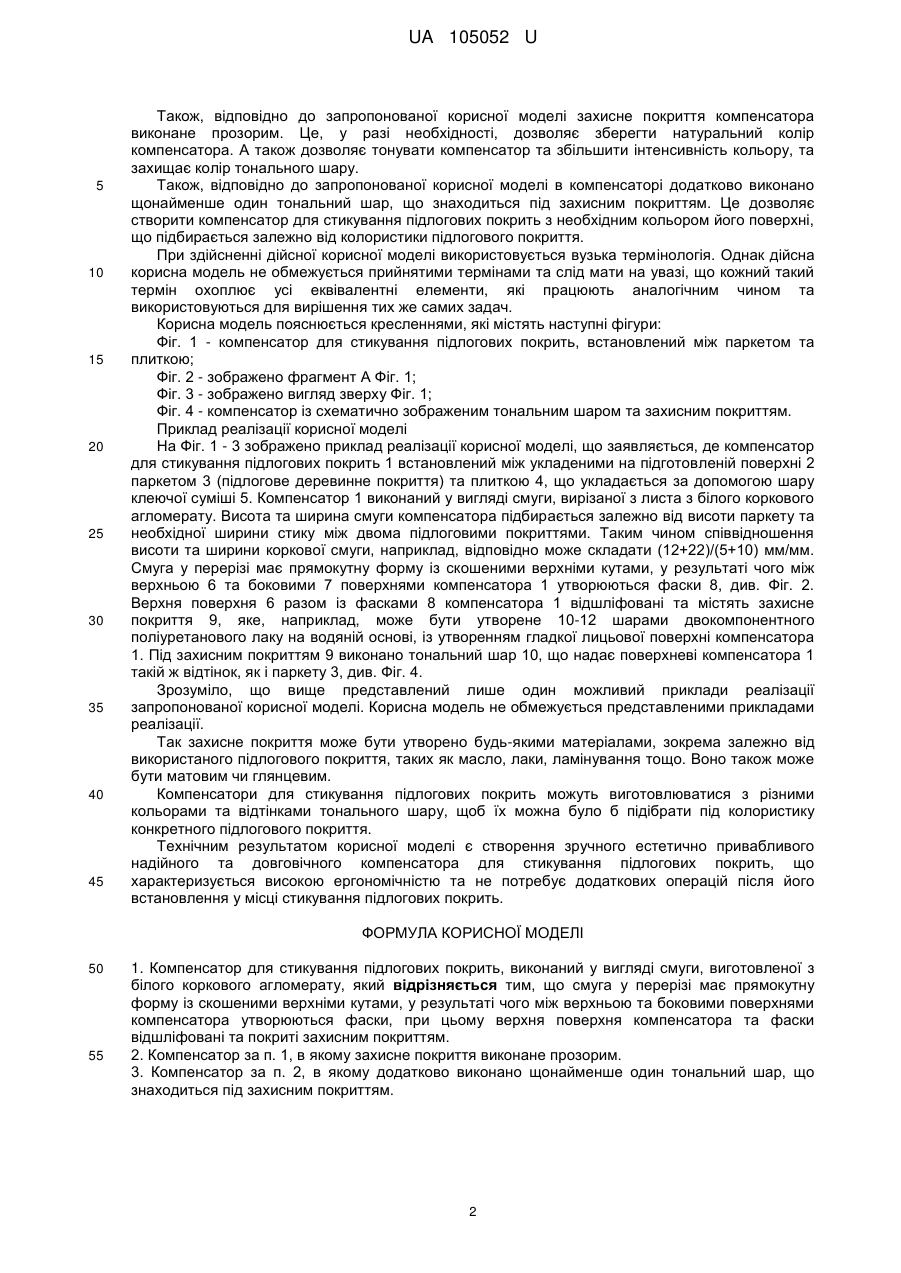

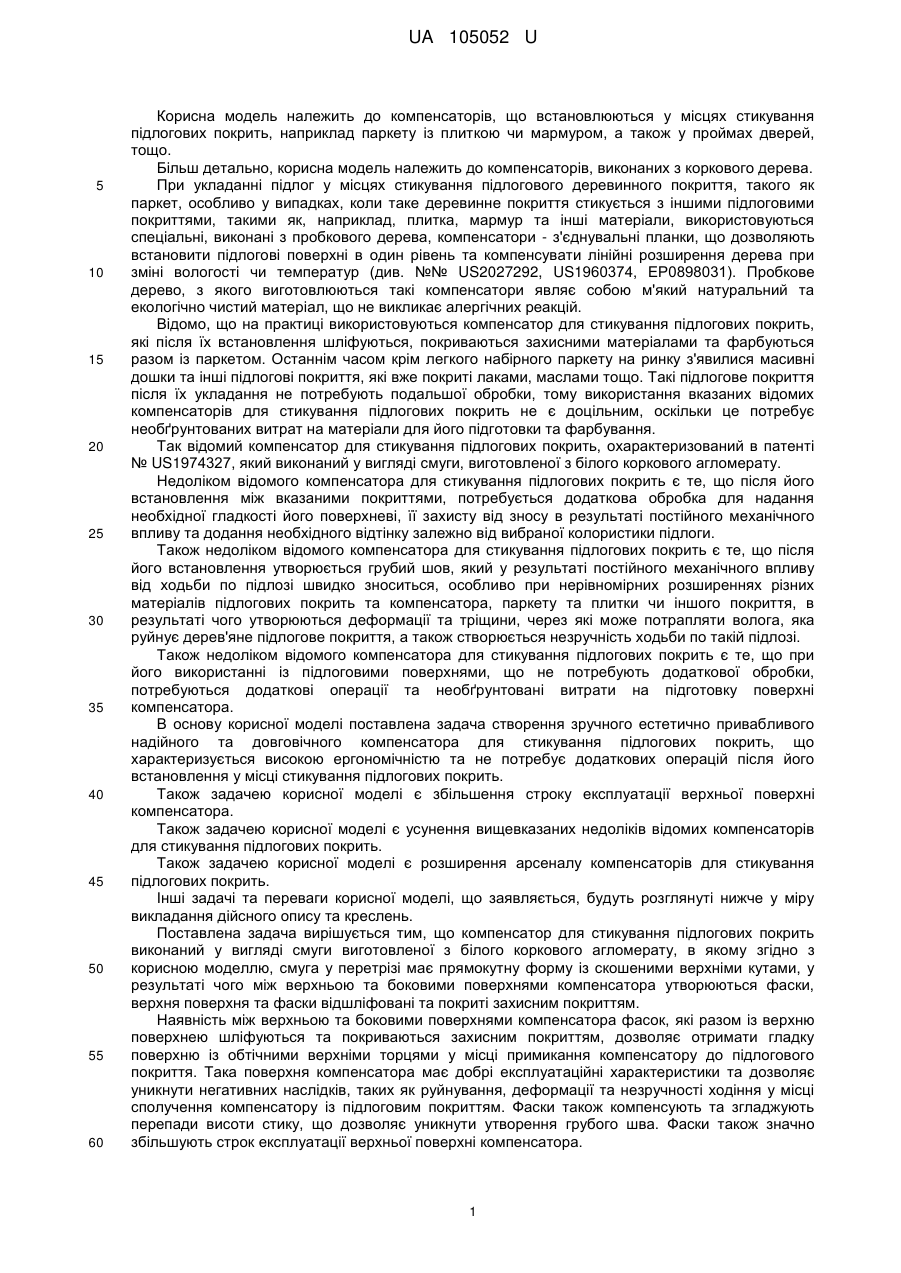

Реферат: Компенсатор для стикування підлогових покрить виконаний у вигляді смуги, виготовленої з білого коркового агломерату. В якому смуга у перерізі має прямокутну форму із скошеними верхніми кутами, у результаті чого між верхньою та боковими поверхнями компенсатора утворюються фаски, при цьому верхня поверхня компенсатора та фаски відшліфовані та покриті захисним покриттям. UA 105052 U (54) КОМПЕНСАТОР ДЛЯ СТИКУВАННЯ ПІДЛОГОВИХ ПОКРИТЬ UA 105052 U UA 105052 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до компенсаторів, що встановлюються у місцях стикування підлогових покрить, наприклад паркету із плиткою чи мармуром, а також у проймах дверей, тощо. Більш детально, корисна модель належить до компенсаторів, виконаних з коркового дерева. При укладанні підлог у місцях стикування підлогового деревинного покриття, такого як паркет, особливо у випадках, коли таке деревинне покриття стикується з іншими підлоговими покриттями, такими як, наприклад, плитка, мармур та інші матеріали, використовуються спеціальні, виконані з пробкового дерева, компенсатори - з'єднувальні планки, що дозволяють встановити підлогові поверхні в один рівень та компенсувати лінійні розширення дерева при зміні вологості чи температур (див. №№ US2027292, US1960374, ЕР0898031). Пробкове дерево, з якого виготовлюються такі компенсатори являє собою м'який натуральний та екологічно чистий матеріал, що не викликає алергічних реакцій. Відомо, що на практиці використовуються компенсатор для стикування підлогових покрить, які після їх встановлення шліфуються, покриваються захисними матеріалами та фарбуються разом із паркетом. Останнім часом крім легкого набірного паркету на ринку з'явилися масивні дошки та інші підлогові покриття, які вже покриті лаками, маслами тощо. Такі підлогове покриття після їх укладання не потребують подальшої обробки, тому використання вказаних відомих компенсаторів для стикування підлогових покрить не є доцільним, оскільки це потребує необґрунтованих витрат на матеріали для його підготовки та фарбування. Так відомий компенсатор для стикування підлогових покрить, охарактеризований в патенті № US1974327, який виконаний у вигляді смуги, виготовленої з білого коркового агломерату. Недоліком відомого компенсатора для стикування підлогових покрить є те, що після його встановлення між вказаними покриттями, потребується додаткова обробка для надання необхідної гладкості його поверхневі, її захисту від зносу в результаті постійного механічного впливу та додання необхідного відтінку залежно від вибраної колористики підлоги. Також недоліком відомого компенсатора для стикування підлогових покрить є те, що після його встановлення утворюється грубий шов, який у результаті постійного механічного впливу від ходьби по підлозі швидко зноситься, особливо при нерівномірних розширеннях різних матеріалів підлогових покрить та компенсатора, паркету та плитки чи іншого покриття, в результаті чого утворюються деформації та тріщини, через які може потрапляти волога, яка руйнує дерев'яне підлогове покриття, а також створюється незручність ходьби по такій підлозі. Також недоліком відомого компенсатора для стикування підлогових покрить є те, що при його використанні із підлоговими поверхнями, що не потребують додаткової обробки, потребуються додаткові операції та необґрунтовані витрати на підготовку поверхні компенсатора. В основу корисної моделі поставлена задача створення зручного естетично привабливого надійного та довговічного компенсатора для стикування підлогових покрить, що характеризується високою ергономічністю та не потребує додаткових операцій після його встановлення у місці стикування підлогових покрить. Також задачею корисної моделі є збільшення строку експлуатації верхньої поверхні компенсатора. Також задачею корисної моделі є усунення вищевказаних недоліків відомих компенсаторів для стикування підлогових покрить. Також задачею корисної моделі є розширення арсеналу компенсаторів для стикування підлогових покрить. Інші задачі та переваги корисної моделі, що заявляється, будуть розглянуті нижче у міру викладання дійсного опису та креслень. Поставлена задача вирішується тим, що компенсатор для стикування підлогових покрить виконаний у вигляді смуги виготовленої з білого коркового агломерату, в якому згідно з корисною моделлю, смуга у перетрізі має прямокутну форму із скошеними верхніми кутами, у результаті чого між верхньою та боковими поверхнями компенсатора утворюються фаски, верхня поверхня та фаски відшліфовані та покриті захисним покриттям. Наявність між верхньою та боковими поверхнями компенсатора фасок, які разом із верхню поверхнею шліфуються та покриваються захисним покриттям, дозволяє отримати гладку поверхню із обтічними верхніми торцями у місці примикання компенсатору до підлогового покриття. Така поверхня компенсатора має добрі експлуатаційні характеристики та дозволяє уникнути негативних наслідків, таких як руйнування, деформації та незручності ходіння у місці сполучення компенсатору із підлоговим покриттям. Фаски також компенсують та згладжують перепади висоти стику, що дозволяє уникнути утворення грубого шва. Фаски також значно збільшують строк експлуатації верхньої поверхні компенсатора. 1 UA 105052 U 5 10 15 20 25 30 35 40 45 Також, відповідно до запропонованої корисної моделі захисне покриття компенсатора виконане прозорим. Це, у разі необхідності, дозволяє зберегти натуральний колір компенсатора. А також дозволяє тонувати компенсатор та збільшити інтенсивність кольору, та захищає колір тонального шару. Також, відповідно до запропонованої корисної моделі в компенсаторі додатково виконано щонайменше один тональний шар, що знаходиться під захисним покриттям. Це дозволяє створити компенсатор для стикування підлогових покрить з необхідним кольором його поверхні, що підбирається залежно від колористики підлогового покриття. При здійсненні дійсної корисної моделі використовується вузька термінологія. Однак дійсна корисна модель не обмежується прийнятими термінами та слід мати на увазі, що кожний такий термін охоплює усі еквівалентні елементи, які працюють аналогічним чином та використовуються для вирішення тих же самих задач. Корисна модель пояснюється кресленнями, які містять наступні фігури: Фіг. 1 - компенсатор для стикування підлогових покрить, встановлений між паркетом та плиткою; Фіг. 2 - зображено фрагмент А Фіг. 1; Фіг. 3 - зображено вигляд зверху Фіг. 1; Фіг. 4 - компенсатор із схематично зображеним тональним шаром та захисним покриттям. Приклад реалізації корисної моделі На Фіг. 1 - 3 зображено приклад реалізації корисної моделі, що заявляється, де компенсатор для стикування підлогових покрить 1 встановлений між укладеними на підготовленій поверхні 2 паркетом 3 (підлогове деревинне покриття) та плиткою 4, що укладається за допомогою шару клеючої суміші 5. Компенсатор 1 виконаний у вигляді смуги, вирізаної з листа з білого коркового агломерату. Висота та ширина смуги компенсатора підбирається залежно від висоти паркету та необхідної ширини стику між двома підлоговими покриттями. Таким чином співвідношення висоти та ширини коркової смуги, наприклад, відповідно може складати (12+22)/(5+10) мм/мм. Смуга у перерізі має прямокутну форму із скошеними верхніми кутами, у результаті чого між верхньою 6 та боковими 7 поверхнями компенсатора 1 утворюються фаски 8, див. Фіг. 2. Верхня поверхня 6 разом із фасками 8 компенсатора 1 відшліфовані та містять захисне покриття 9, яке, наприклад, може бути утворене 10-12 шарами двокомпонентного поліуретанового лаку на водяній основі, із утворенням гладкої лицьової поверхні компенсатора 1. Під захисним покриттям 9 виконано тональний шар 10, що надає поверхневі компенсатора 1 такій ж відтінок, як і паркету 3, див. Фіг. 4. Зрозуміло, що вище представлений лише один можливий приклади реалізації запропонованої корисної моделі. Корисна модель не обмежується представленими прикладами реалізації. Так захисне покриття може бути утворено будь-якими матеріалами, зокрема залежно від використаного підлогового покриття, таких як масло, лаки, ламінування тощо. Воно також може бути матовим чи глянцевим. Компенсатори для стикування підлогових покрить можуть виготовлюватися з різними кольорами та відтінками тонального шару, щоб їх можна було б підібрати під колористику конкретного підлогового покриття. Технічним результатом корисної моделі є створення зручного естетично привабливого надійного та довговічного компенсатора для стикування підлогових покрить, що характеризується високою ергономічністю та не потребує додаткових операцій після його встановлення у місці стикування підлогових покрить. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Компенсатор для стикування підлогових покрить, виконаний у вигляді смуги, виготовленої з білого коркового агломерату, який відрізняється тим, що смуга у перерізі має прямокутну форму із скошеними верхніми кутами, у результаті чого між верхньою та боковими поверхнями компенсатора утворюються фаски, при цьому верхня поверхня компенсатора та фаски відшліфовані та покриті захисним покриттям. 2. Компенсатор за п. 1, в якому захисне покриття виконане прозорим. 3. Компенсатор за п. 2, в якому додатково виконано щонайменше один тональний шар, що знаходиться під захисним покриттям. 2 UA 105052 U 3 UA 105052 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

МПК / Мітки

МПК: E04F 15/00

Мітки: підлогових, компенсатор, покрить, стикування
