Компенсатор пульсацій тиску
Номер патенту: 36104
Опубліковано: 10.10.2008
Автори: Барабаш Петро Олексійович, Свиридонова Юлія Володимирівна, Леонтьєв Георгій Григорович
Формула / Реферат
Компенсатор пульсацій тиску, що містить пустотілий герметичний корпус, один або декілька патрубків для підводу та відводу рідини, який відрізняється тим, що внутрішня порожнина корпусу компенсатора частково або повністю заповнена кульками із пружного матеріалу, які мають одну велику або багато дрібних герметичних пустот, заповнених газом, а патрубки обладнані сепараційними решітками, отвори яких менші за зовнішній діаметр кульок.
Текст

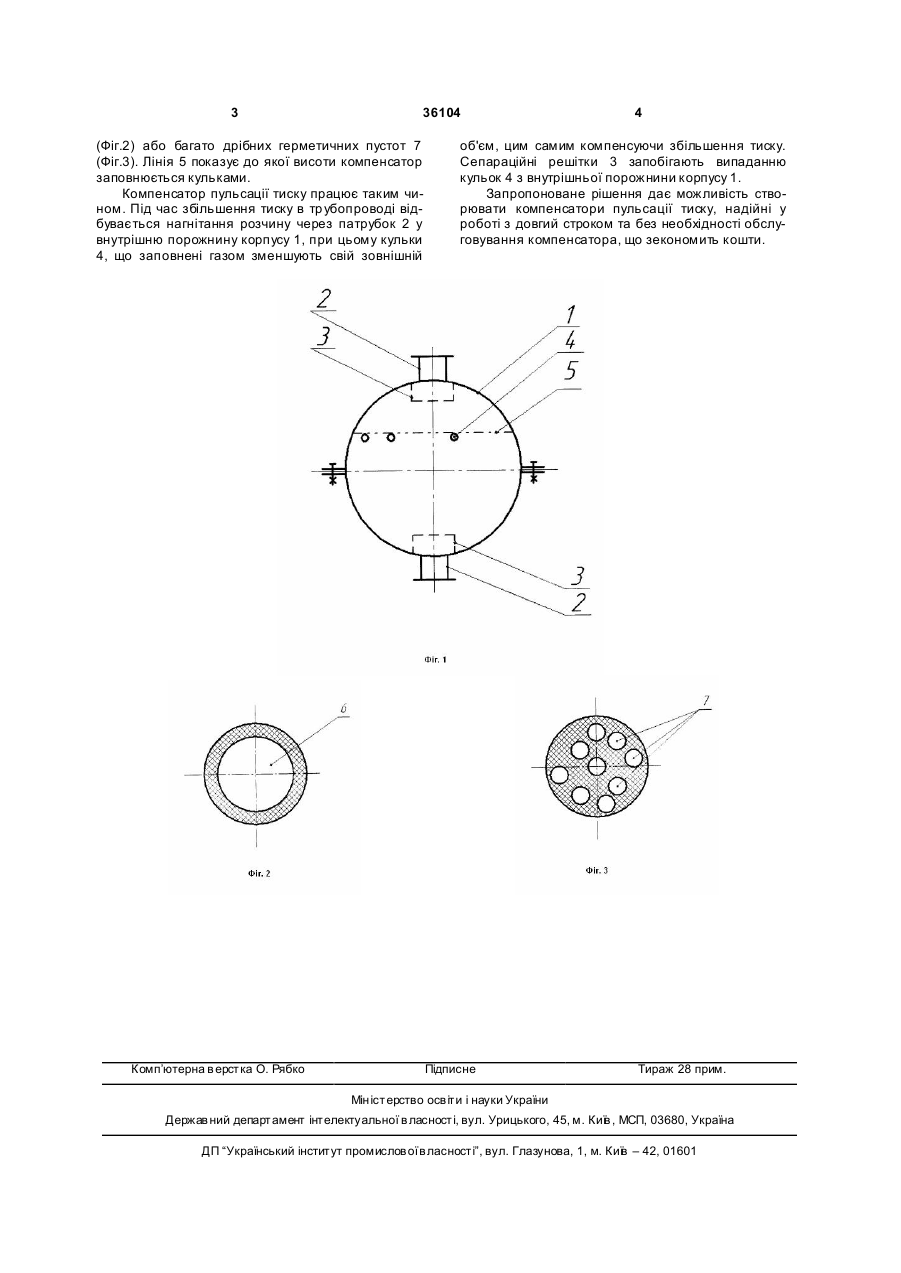

Компенсатор пульсацій тиску, що містить пустотілий герметичний корпус, один або декілька патрубків для підводу та відводу рідини, який відрізняється тим, що вн утрішня порожнина корпусу компенсатора частково або повністю заповнена кульками із пружного матеріалу, які мають одну велику або багато дрібних герметичних пустот, заповнених газом, а патрубки обладнані сепараційними решітками, отвори яких менші за зовнішній діаметр кульок. (19) (21) u200806890 (22) 19.05.2008 (24) 10.10.2008 (46) 10.10.2008, Бюл.№ 19, 2008 р. (72) БАРАБАШ ПЕТРО ОЛЕКСІЙОВИЧ, UA, ЛЕОНТЬЄВ ГЕОРГІЙ ГРИГОРОВИЧ, UA, СВИРИДОНОВА ЮЛІЯ ВОЛОДИ МИРІВН А, U A (73) НАЦІОН АЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ УКРАЇНИ "КИЇВСЬКИЙ ПОЛІТЕХНІЧНИЙ ІНСТИТУТ", U A 3 36104 (Фіг.2) або багато дрібних герметичних пустот 7 (Фіг.3). Лінія 5 показує до якої висоти компенсатор заповнюється кульками. Компенсатор пульсації тиску працює таким чином. Під час збільшення тиску в тр убопроводі відбувається нагнітання розчину через патрубок 2 у внутрішню порожнину корпусу 1, при цьому кульки 4, що заповнені газом зменшують свій зовнішній Комп’ютерна в ерстка О. Рябко 4 об'єм, цим самим компенсуючи збільшення тиску. Сепараційні решітки 3 запобігають випаданню кульок 4 з внутрішньої порожнини корпусу 1. Запропоноване рішення дає можливість створювати компенсатори пульсації тиску, надійні у роботі з довгий строком та без необхідності обслуговування компенсатора, що зекономить кошти. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCompensator of pressure pulses
Автори англійськоюBarabash Petro Oleksiiovych, Leontiev Heorhii Hryhorovych, Svyrydonova Yulia Volodymyrivna
Назва патенту російськоюКомпенсатор пульсаций давления
Автори російськоюБарабаш Петр Алексеевич, Леонтьев Георгий Григорьевич, Свиридонова Юлия Владимировна
МПК / Мітки
МПК: F16L 51/00
Мітки: пульсацій, тиску, компенсатор
