Адаптер для камуфлювання стиків підлогових покриттів

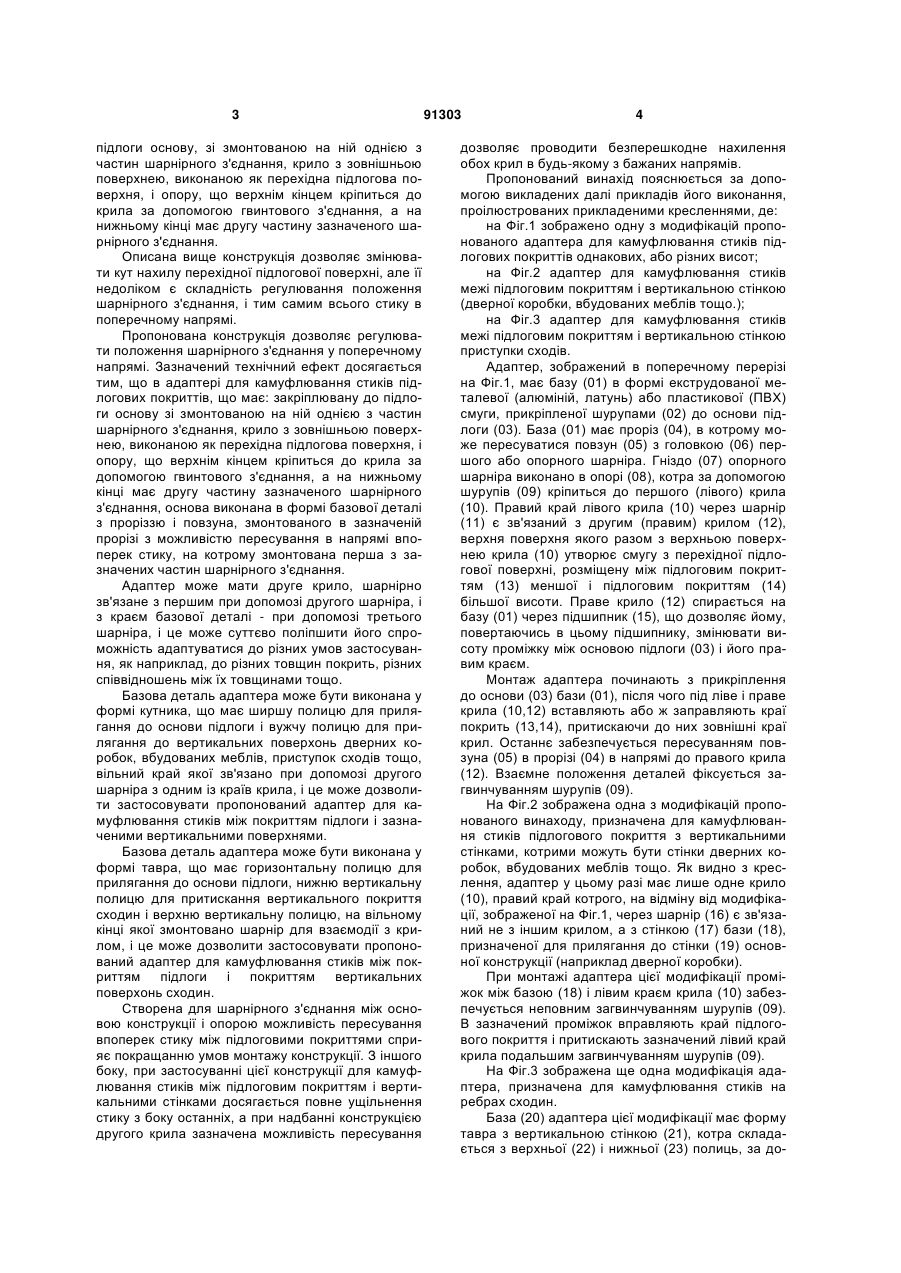

1. Адаптер для камуфлювання стиків підлогових покриттів, що має: закріплювану до підлоги основу, зі змонтованою на ній однією з частин шарнірного з'єднання, крило з зовнішньою поверхнею, виконаною як перехідна підлогова поверхня, і опору, що верхнім кінцем кріпиться до крила за допомогою гвинтового з'єднання, а на нижньому кінці має другу частину зазначеного шарнірного з'єднання, який відрізняється тим, що основа виконана в формі базової деталі з проріззю і пов C2 2 (19) 1 3 підлоги основу, зі змонтованою на ній однією з частин шарнірного з'єднання, крило з зовнішньою поверхнею, виконаною як перехідна підлогова поверхня, і опору, що верхнім кінцем кріпиться до крила за допомогою гвинтового з'єднання, а на нижньому кінці має другу частину зазначеного шарнірного з'єднання. Описана вище конструкція дозволяє змінювати кут нахилу перехідної підлогової поверхні, але її недоліком є складність регулювання положення шарнірного з'єднання, і тим самим всього стику в поперечному напрямі. Пропонована конструкція дозволяє регулювати положення шарнірного з'єднання у поперечному напрямі. Зазначений технічний ефект досягається тим, що в адаптері для камуфлювання стиків підлогових покриттів, що має: закріплювану до підлоги основу зі змонтованою на ній однією з частин шарнірного з'єднання, крило з зовнішньою поверхнею, виконаною як перехідна підлогова поверхня, і опору, що верхнім кінцем кріпиться до крила за допомогою гвинтового з'єднання, а на нижньому кінці має другу частину зазначеного шарнірного з'єднання, основа виконана в формі базової деталі з проріззю і повзуна, змонтованого в зазначеній прорізі з можливістю пересування в напрямі впоперек стику, на котрому змонтована перша з зазначених частин шарнірного з'єднання. Адаптер може мати друге крило, шарнірно зв'язане з першим при допомозі другого шарніра, і з краєм базової деталі - при допомозі третього шарніра, і це може суттєво поліпшити його спроможність адаптуватися до різних умов застосування, як наприклад, до різних товщин покрить, різних співвідношень між їх товщинами тощо. Базова деталь адаптера може бути виконана у формі кутника, що має ширшу полицю для прилягання до основи підлоги і вужчу полицю для прилягання до вертикальних поверхонь дверних коробок, вбудованих меблів, приступок сходів тощо, вільний край якої зв'язано при допомозі другого шарніра з одним із країв крила, і це може дозволити застосовувати пропонований адаптер для камуфлювання стиків між покриттям підлоги і зазначеними вертикальними поверхнями. Базова деталь адаптера може бути виконана у формі тавра, що має горизонтальну полицю для прилягання до основи підлоги, нижню вертикальну полицю для притискання вертикального покриття сходин і верхню вертикальну полицю, на вільному кінці якої змонтовано шарнір для взаємодії з крилом, і це може дозволити застосовувати пропонований адаптер для камуфлювання стиків між покриттям підлоги і покриттям вертикальних поверхонь сходин. Створена для шарнірного з'єднання між основою конструкції і опорою можливість пересування впоперек стику між підлоговими покриттями сприяє покращанню умов монтажу конструкції. З іншого боку, при застосуванні цієї конструкції для камуфлювання стиків між підлоговим покриттям і вертикальними стінками досягається повне ущільнення стику з боку останніх, а при надбанні конструкцією другого крила зазначена можливість пересування 91303 4 дозволяє проводити безперешкодне нахилення обох крил в будь-якому з бажаних напрямів. Пропонований винахід пояснюється за допомогою викладених далі прикладів його виконання, проілюстрованих прикладеними кресленнями, де: на Фіг.1 зображено одну з модифікацій пропонованого адаптера для камуфлювання стиків підлогових покриттів однакових, або різних висот; на Фіг.2 адаптер для камуфлювання стиків межі підлоговим покриттям і вертикальною стінкою (дверної коробки, вбудованих меблів тощо.); на Фіг.3 адаптер для камуфлювання стиків межі підлоговим покриттям і вертикальною стінкою приступки сходів. Адаптер, зображений в поперечному перерізі на Фіг.1, має базу (01) в формі екструдованої металевої (алюміній, латунь) або пластикової (ПВХ) смуги, прикріпленої шурупами (02) до основи підлоги (03). База (01) має проріз (04), в котрому може пересуватися повзун (05) з головкою (06) першого або опорного шарніра. Гніздо (07) опорного шарніра виконано в опорі (08), котра за допомогою шурупів (09) кріпиться до першого (лівого) крила (10). Правий край лівого крила (10) через шарнір (11) є зв'язаний з другим (правим) крилом (12), верхня поверхня якого разом з верхньою поверхнею крила (10) утворює смугу з перехідної підлогової поверхні, розміщену між підлоговим покриттям (13) меншої і підлоговим покриттям (14) більшої висоти. Праве крило (12) спирається на базу (01) через підшипник (15), що дозволяє йому, повертаючись в цьому підшипнику, змінювати висоту проміжку між основою підлоги (03) і його правим краєм. Монтаж адаптера починають з прикріплення до основи (03) бази (01), після чого під ліве і праве крила (10,12) вставляють або ж заправляють краї покрить (13,14), притискаючи до них зовнішні краї крил. Останнє забезпечується пересуванням повзуна (05) в прорізі (04) в напрямі до правого крила (12). Взаємне положення деталей фіксується загвинчуванням шурупів (09). На Фіг.2 зображена одна з модифікацій пропонованого винаходу, призначена для камуфлювання стиків підлогового покриття з вертикальними стінками, котрими можуть бути стінки дверних коробок, вбудованих меблів тощо. Як видно з креслення, адаптер у цьому разі має лише одне крило (10), правий край котрого, на відміну від модифікації, зображеної на Фіг.1, через шарнір (16) є зв'язаний не з іншим крилом, а з стінкою (17) бази (18), призначеної для прилягання до стінки (19) основної конструкції (наприклад дверної коробки). При монтажі адаптера цієї модифікації проміжок між базою (18) і лівим краєм крила (10) забезпечується неповним загвинчуванням шурупів (09). В зазначений проміжок вправляють край підлогового покриття і притискають зазначений лівий край крила подальшим загвинчуванням шурупів (09). На Фіг.3 зображена ще одна модифікація адаптера, призначена для камуфлювання стиків на ребрах сходин. База (20) адаптера цієї модифікації має форму тавра з вертикальною стінкою (21), котра складається з верхньої (22) і нижньої (23) полиць, за до 5 91303 помогою останньої з яких, як показано на кресленні, до вертикальної стінки сходини (24) притиснене покриття (25). Пропонований адаптер дозволяє легко і безпечно переходити від ділянок підлоги з одним покриттям до ділянок підлоги з іншим покриттям. Він Комп’ютерна верстка Л. Ціхановська 6 дозволяє приховувати різної ширини стики підлогових покрить різної висоти і є придатним для багаторазового використання. Він є технологічним у виготовленні, відзначається простотою монтажу і має високі екологічні і естетичні якості. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
