Ремонтопридатне решето

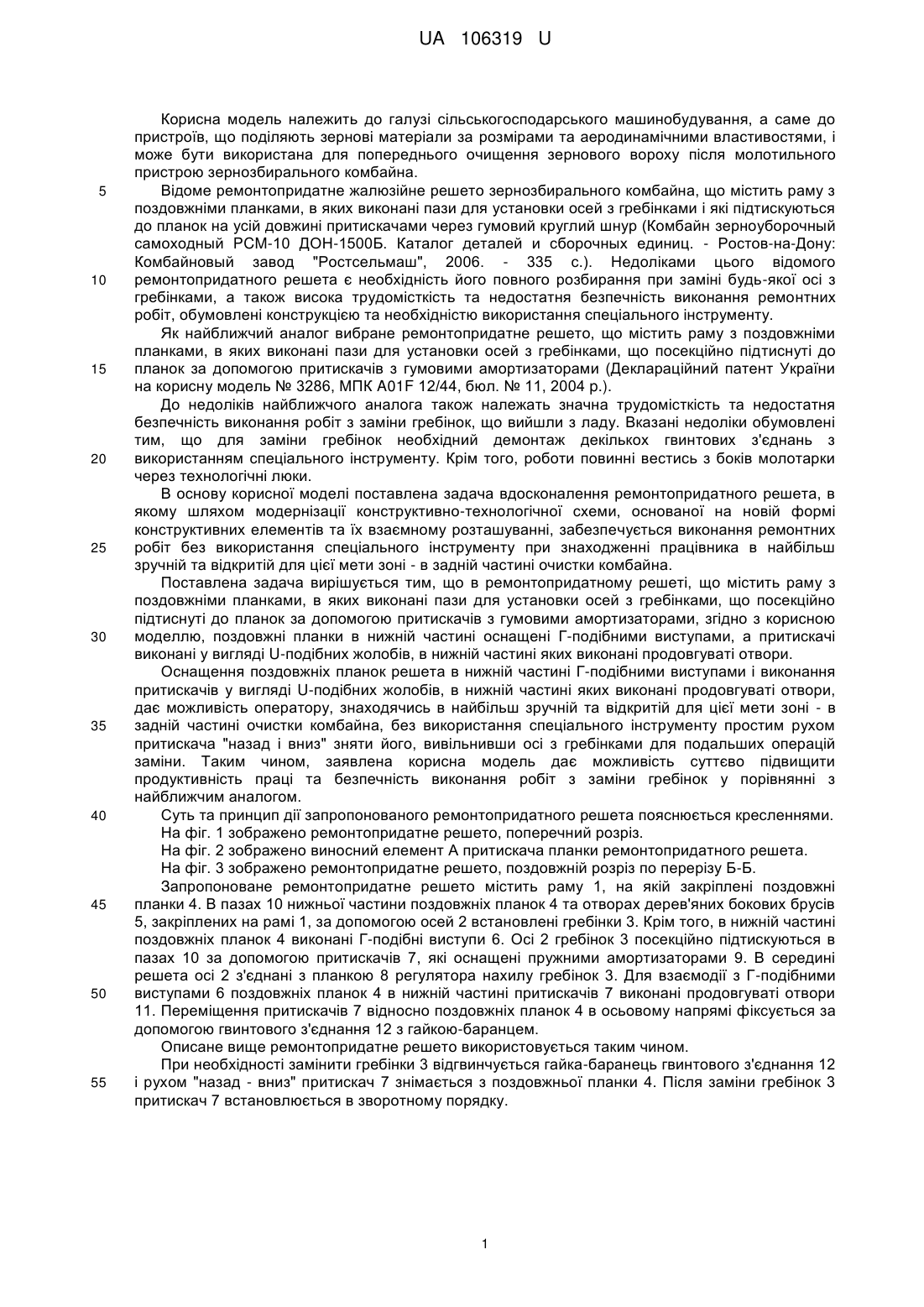

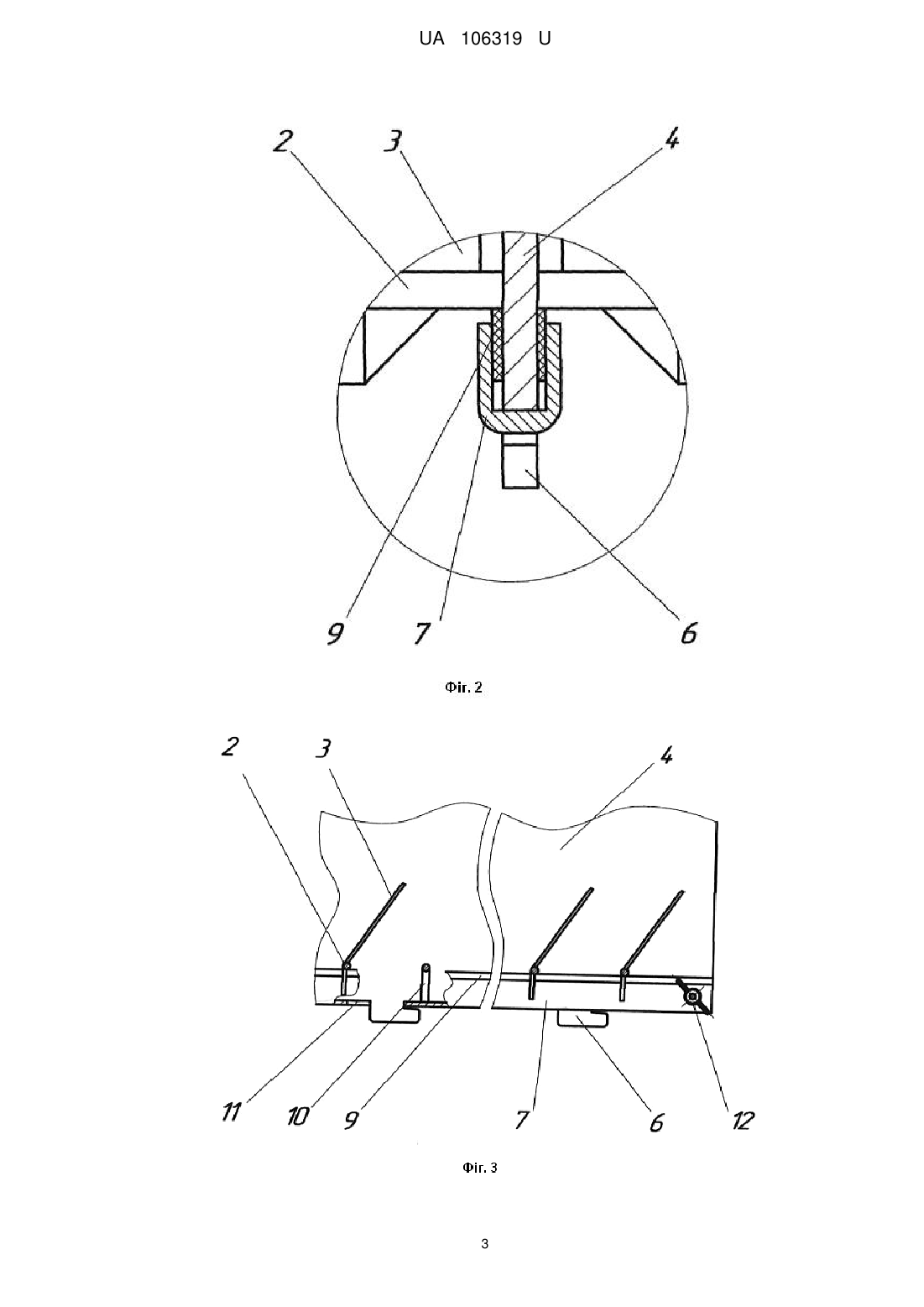

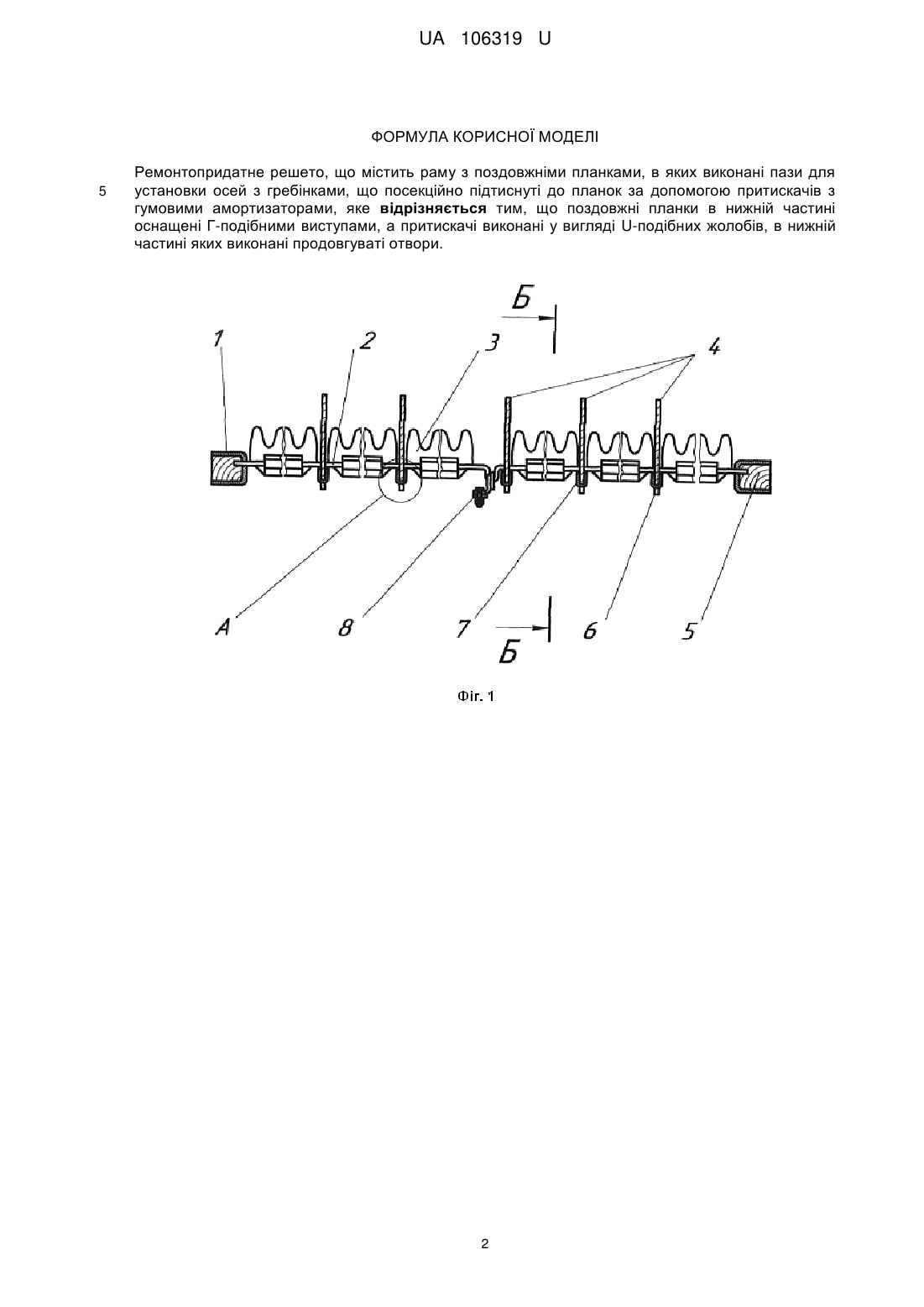

Реферат: UA 106319 U UA 106319 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв, що поділяють зернові матеріали за розмірами та аеродинамічними властивостями, і може бути використана для попереднього очищення зернового вороху після молотильного пристрою зернозбирального комбайна. Відоме ремонтопридатне жалюзійне решето зернозбирального комбайна, що містить раму з поздовжніми планками, в яких виконані пази для установки осей з гребінками і які підтискуються до планок на усій довжині притискачами через гумовий круглий шнур (Комбайн зерноуборочный самоходный PCM-10 ДОН-1500Б. Каталог деталей и сборочных единиц. - Ростов-на-Дону: Комбайновый завод "Ростсельмаш", 2006. - 335 с.). Недоліками цього відомого ремонтопридатного решета є необхідність його повного розбирання при заміні будь-якої осі з гребінками, а також висока трудомісткість та недостатня безпечність виконання ремонтних робіт, обумовлені конструкцією та необхідністю використання спеціального інструменту. Як найближчий аналог вибране ремонтопридатне решето, що містить раму з поздовжніми планками, в яких виконані пази для установки осей з гребінками, що посекційно підтиснуті до планок за допомогою притискачів з гумовими амортизаторами (Деклараційний патент України на корисну модель № 3286, МПК A01F 12/44, бюл. № 11, 2004 p.). До недоліків найближчого аналога також належать значна трудомісткість та недостатня безпечність виконання робіт з заміни гребінок, що вийшли з ладу. Вказані недоліки обумовлені тим, що для заміни гребінок необхідний демонтаж декількох гвинтових з'єднань з використанням спеціального інструменту. Крім того, роботи повинні вестись з боків молотарки через технологічні люки. В основу корисної моделі поставлена задача вдосконалення ремонтопридатного решета, в якому шляхом модернізації конструктивно-технологічної схеми, основаної на новій формі конструктивних елементів та їх взаємному розташуванні, забезпечується виконання ремонтних робіт без використання спеціального інструменту при знаходженні працівника в найбільш зручній та відкритій для цієї мети зоні - в задній частині очистки комбайна. Поставлена задача вирішується тим, що в ремонтопридатному решеті, що містить раму з поздовжніми планками, в яких виконані пази для установки осей з гребінками, що посекційно підтиснуті до планок за допомогою притискачів з гумовими амортизаторами, згідно з корисною моделлю, поздовжні планки в нижній частині оснащені Г-подібними виступами, а притискачі виконані у вигляді U-подібних жолобів, в нижній частині яких виконані продовгуваті отвори. Оснащення поздовжніх планок решета в нижній частині Г-подібними виступами і виконання притискачів у вигляді U-подібних жолобів, в нижній частині яких виконані продовгуваті отвори, дає можливість оператору, знаходячись в найбільш зручній та відкритій для цієї мети зоні - в задній частині очистки комбайна, без використання спеціального інструменту простим рухом притискача "назад і вниз" зняти його, вивільнивши осі з гребінками для подальших операцій заміни. Таким чином, заявлена корисна модель дає можливість суттєво підвищити продуктивність праці та безпечність виконання робіт з заміни гребінок у порівнянні з найближчим аналогом. Суть та принцип дії запропонованого ремонтопридатного решета пояснюється кресленнями. На фіг. 1 зображено ремонтопридатне решето, поперечний розріз. На фіг. 2 зображено виносний елемент А притискача планки ремонтопридатного решета. На фіг. 3 зображено ремонтопридатне решето, поздовжній розріз по перерізу Б-Б. Запропоноване ремонтопридатне решето містить раму 1, на якій закріплені поздовжні планки 4. В пазах 10 нижньої частини поздовжніх планок 4 та отворах дерев'яних бокових брусів 5, закріплених на рамі 1, за допомогою осей 2 встановлені гребінки 3. Крім того, в нижній частині поздовжніх планок 4 виконані Г-подібні виступи 6. Осі 2 гребінок 3 посекційно підтискуються в пазах 10 за допомогою притискачів 7, які оснащені пружними амортизаторами 9. В середині решета осі 2 з'єднані з планкою 8 регулятора нахилу гребінок 3. Для взаємодії з Г-подібними виступами 6 поздовжніх планок 4 в нижній частині притискачів 7 виконані продовгуваті отвори 11. Переміщення притискачів 7 відносно поздовжніх планок 4 в осьовому напрямі фіксується за допомогою гвинтового з'єднання 12 з гайкою-баранцем. Описане вище ремонтопридатне решето використовується таким чином. При необхідності замінити гребінки 3 відгвинчується гайка-баранець гвинтового з'єднання 12 і рухом "назад - вниз" притискач 7 знімається з поздовжньої планки 4. Після заміни гребінок 3 притискач 7 встановлюється в зворотному порядку. 1 UA 106319 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Ремонтопридатне решето, що містить раму з поздовжніми планками, в яких виконані пази для установки осей з гребінками, що посекційно підтиснуті до планок за допомогою притискачів з гумовими амортизаторами, яке відрізняється тим, що поздовжні планки в нижній частині оснащені Г-подібними виступами, а притискачі виконані у вигляді U-подібних жолобів, в нижній частині яких виконані продовгуваті отвори. 2 UA 106319 U 3 UA 106319 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
