Жалюзійне решето

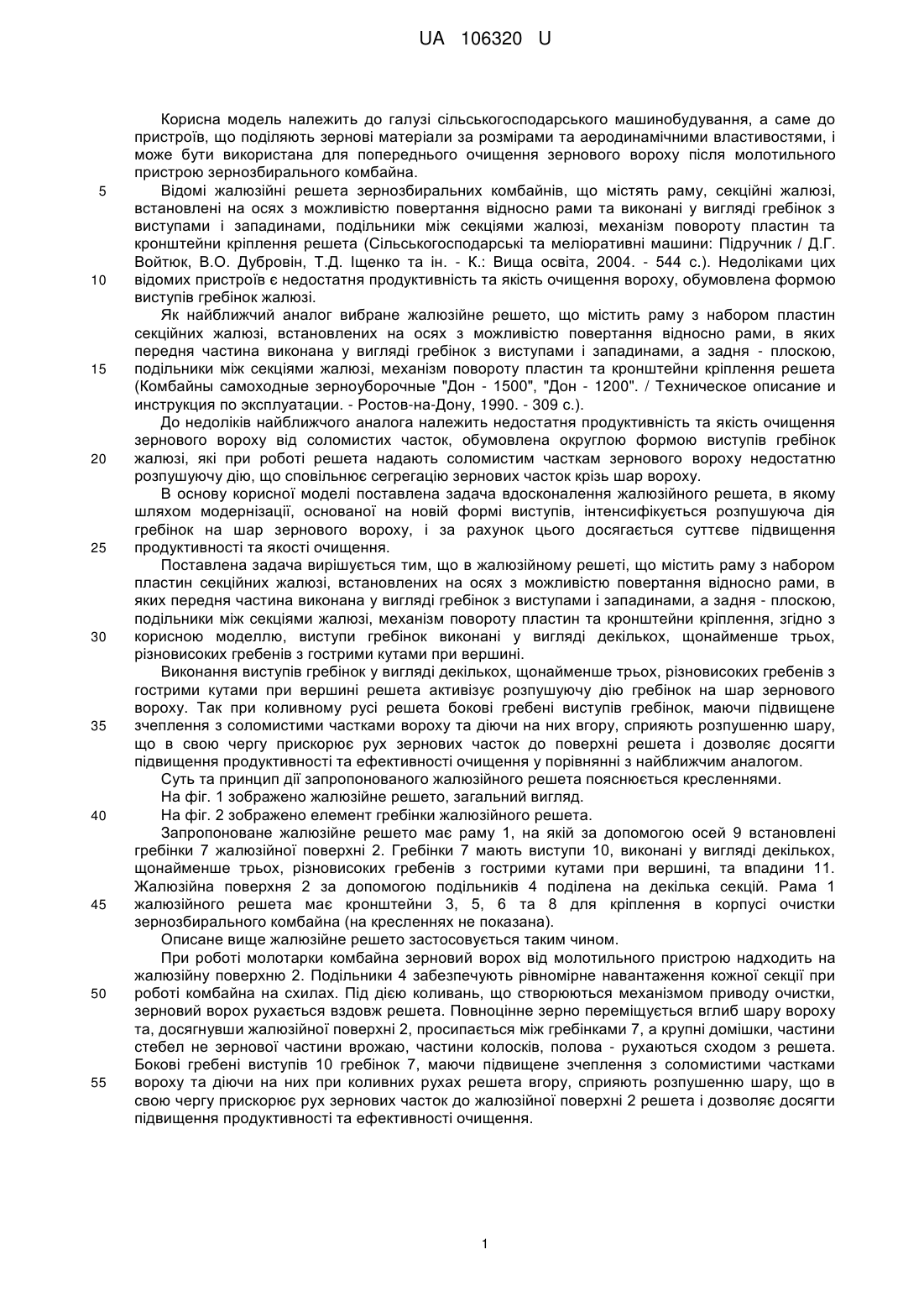

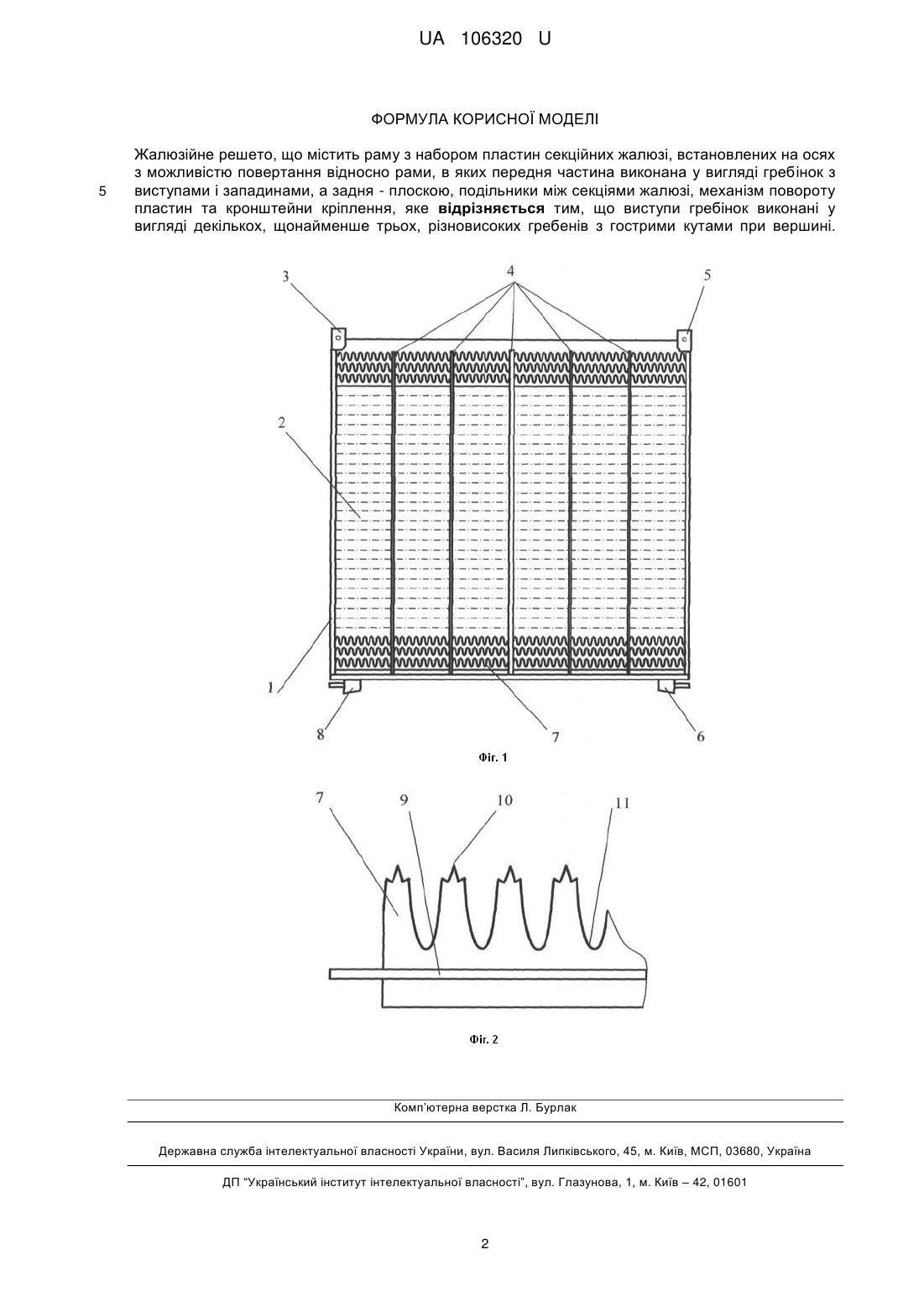

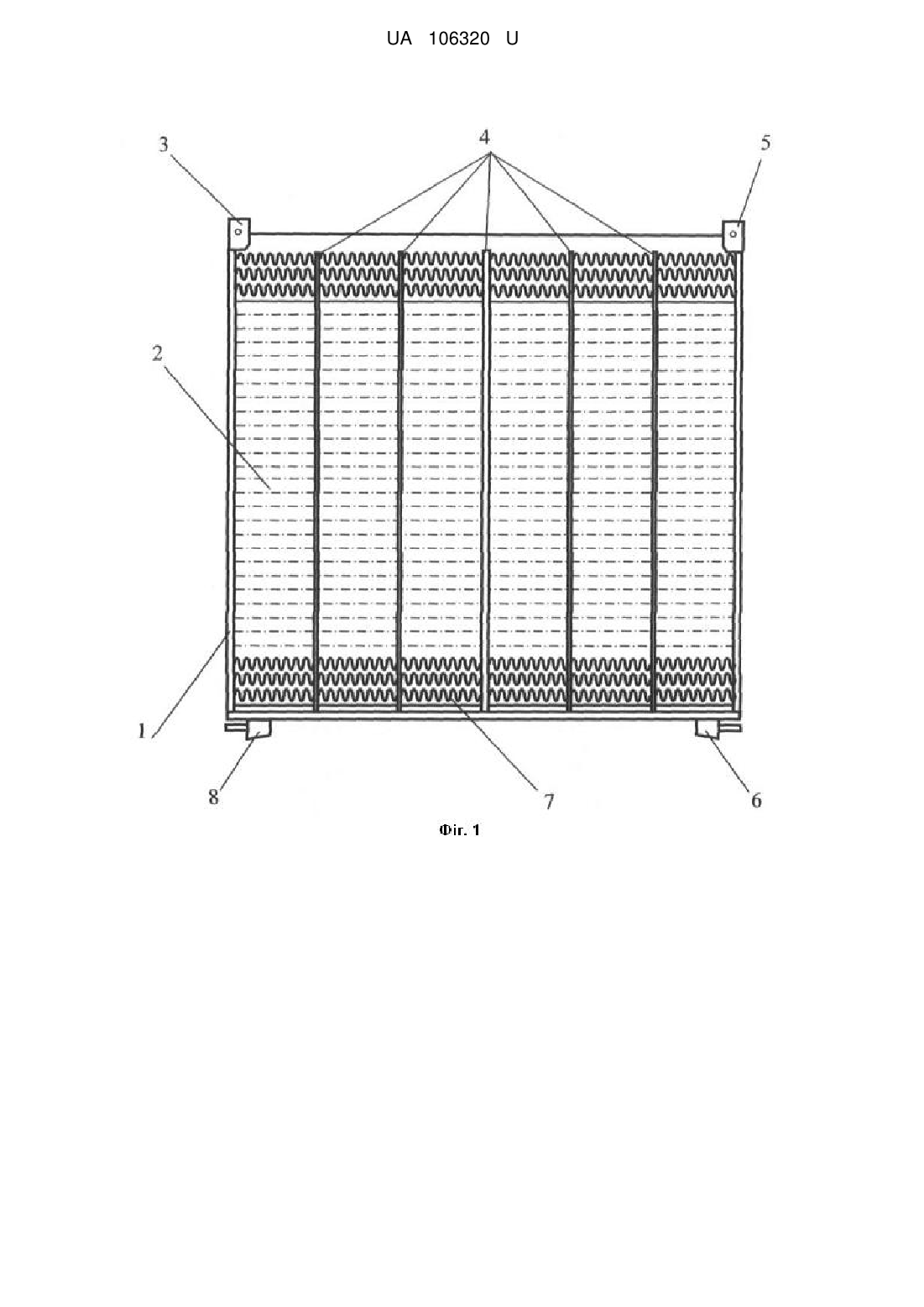

Реферат: UA 106320 U UA 106320 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до пристроїв, що поділяють зернові матеріали за розмірами та аеродинамічними властивостями, і може бути використана для попереднього очищення зернового вороху після молотильного пристрою зернозбирального комбайна. Відомі жалюзійні решета зернозбиральних комбайнів, що містять раму, секційні жалюзі, встановлені на осях з можливістю повертання відносно рами та виконані у вигляді гребінок з виступами і западинами, подільники між секціями жалюзі, механізм повороту пластин та кронштейни кріплення решета (Сільськогосподарські та меліоративні машини: Підручник / Д.Г. Войтюк, В.О. Дубровін, Т.Д. Іщенко та ін. - К.: Вища освіта, 2004. - 544 с.). Недоліками цих відомих пристроїв є недостатня продуктивність та якість очищення вороху, обумовлена формою виступів гребінок жалюзі. Як найближчий аналог вибране жалюзійне решето, що містить раму з набором пластин секційних жалюзі, встановлених на осях з можливістю повертання відносно рами, в яких передня частина виконана у вигляді гребінок з виступами і западинами, а задня - плоскою, подільники між секціями жалюзі, механізм повороту пластин та кронштейни кріплення решета (Комбайны самоходные зерноуборочные "Дон - 1500", "Дон - 1200". / Техническое описание и инструкция по эксплуатации. - Ростов-на-Дону, 1990. - 309 с.). До недоліків найближчого аналога належить недостатня продуктивність та якість очищення зернового вороху від соломистих часток, обумовлена округлою формою виступів гребінок жалюзі, які при роботі решета надають соломистим часткам зернового вороху недостатню розпушуючу дію, що сповільнює сегрегацію зернових часток крізь шар вороху. В основу корисної моделі поставлена задача вдосконалення жалюзійного решета, в якому шляхом модернізації, основаної на новій формі виступів, інтенсифікується розпушуюча дія гребінок на шар зернового вороху, і за рахунок цього досягається суттєве підвищення продуктивності та якості очищення. Поставлена задача вирішується тим, що в жалюзійному решеті, що містить раму з набором пластин секційних жалюзі, встановлених на осях з можливістю повертання відносно рами, в яких передня частина виконана у вигляді гребінок з виступами і западинами, а задня - плоскою, подільники між секціями жалюзі, механізм повороту пластин та кронштейни кріплення, згідно з корисною моделлю, виступи гребінок виконані у вигляді декількох, щонайменше трьох, різновисоких гребенів з гострими кутами при вершині. Виконання виступів гребінок у вигляді декількох, щонайменше трьох, різновисоких гребенів з гострими кутами при вершині решета активізує розпушуючу дію гребінок на шар зернового вороху. Так при коливному русі решета бокові гребені виступів гребінок, маючи підвищене зчеплення з соломистими частками вороху та діючи на них вгору, сприяють розпушенню шару, що в свою чергу прискорює рух зернових часток до поверхні решета і дозволяє досягти підвищення продуктивності та ефективності очищення у порівнянні з найближчим аналогом. Суть та принцип дії запропонованого жалюзійного решета пояснюється кресленнями. На фіг. 1 зображено жалюзійне решето, загальний вигляд. На фіг. 2 зображено елемент гребінки жалюзійного решета. Запропоноване жалюзійне решето має раму 1, на якій за допомогою осей 9 встановлені гребінки 7 жалюзійної поверхні 2. Гребінки 7 мають виступи 10, виконані у вигляді декількох, щонайменше трьох, різновисоких гребенів з гострими кутами при вершині, та впадини 11. Жалюзійна поверхня 2 за допомогою подільників 4 поділена на декілька секцій. Рама 1 жалюзійного решета має кронштейни 3, 5, 6 та 8 для кріплення в корпусі очистки зернозбирального комбайна (на кресленнях не показана). Описане вище жалюзійне решето застосовується таким чином. При роботі молотарки комбайна зерновий ворох від молотильного пристрою надходить на жалюзійну поверхню 2. Подільники 4 забезпечують рівномірне навантаження кожної секції при роботі комбайна на схилах. Під дією коливань, що створюються механізмом приводу очистки, зерновий ворох рухається вздовж решета. Повноцінне зерно переміщується вглиб шару вороху та, досягнувши жалюзійної поверхні 2, просипається між гребінками 7, а крупні домішки, частини стебел не зернової частини врожаю, частини колосків, полова - рухаються сходом з решета. Бокові гребені виступів 10 гребінок 7, маючи підвищене зчеплення з соломистими частками вороху та діючи на них при коливних рухах решета вгору, сприяють розпушенню шару, що в свою чергу прискорює рух зернових часток до жалюзійної поверхні 2 решета і дозволяє досягти підвищення продуктивності та ефективності очищення. 1 UA 106320 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Жалюзійне решето, що містить раму з набором пластин секційних жалюзі, встановлених на осях з можливістю повертання відносно рами, в яких передня частина виконана у вигляді гребінок з виступами і западинами, а задня - плоскою, подільники між секціями жалюзі, механізм повороту пластин та кронштейни кріплення, яке відрізняється тим, що виступи гребінок виконані у вигляді декількох, щонайменше трьох, різновисоких гребенів з гострими кутами при вершині. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
