Спосіб одержання альтернативного палива

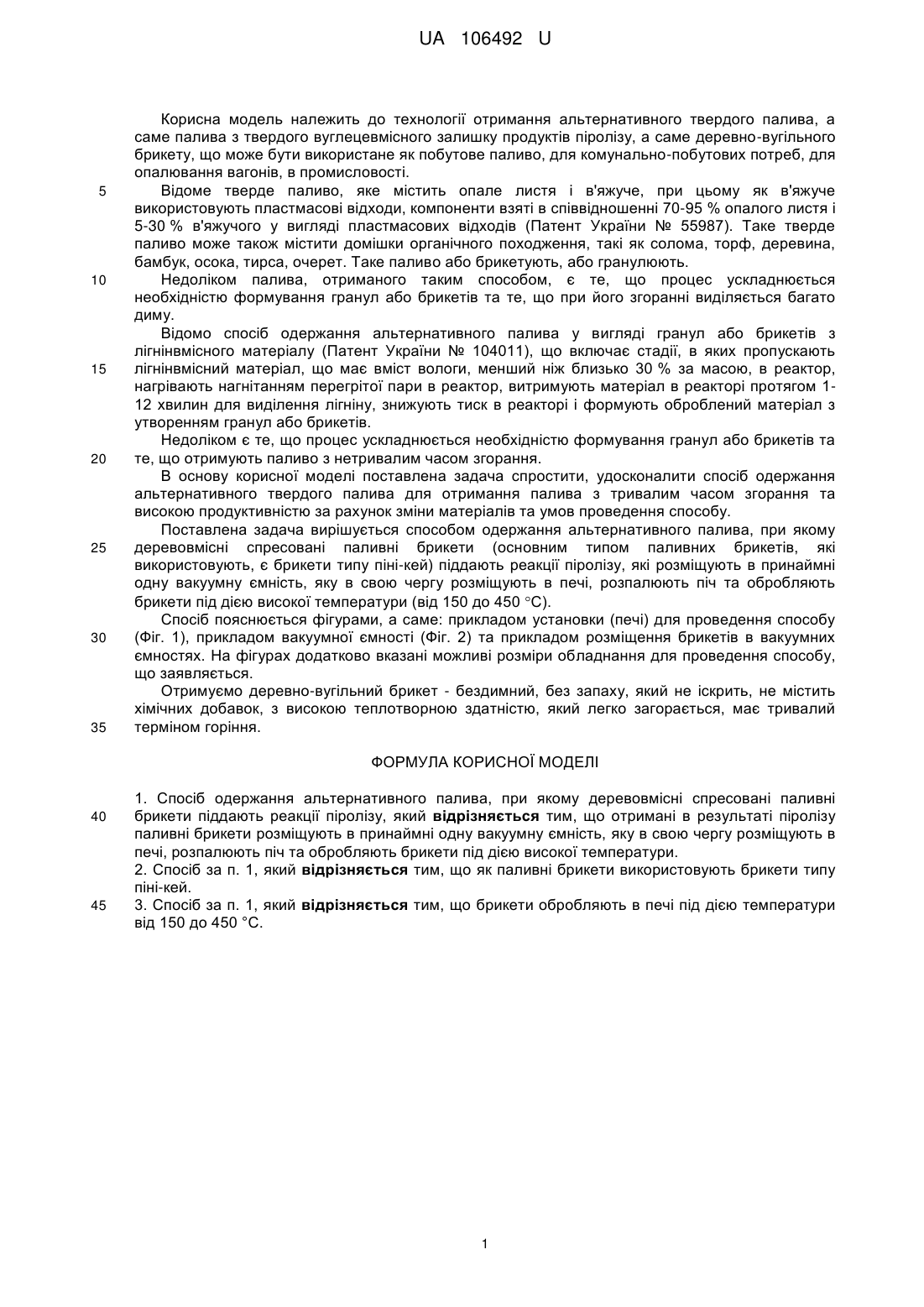

Реферат: Спосіб одержання альтернативного палива, при якому деревовмісні спресовані паливні брикети піддають реакції піролізу. Отримані в результаті піролізу паливні брикети розміщують в принаймні одну вакуумну ємність, яку в свою чергу розміщують в печі, розпалюють піч та обробляють брикети під дією високої температури. Як паливні брикети використовують брикети типу піні-кей. Брикети обробляють в печі під дією температури від 150 до 450 °C. UA 106492 U (12) UA 106492 U UA 106492 U 5 10 15 20 25 30 35 Корисна модель належить до технології отримання альтернативного твердого палива, а саме палива з твердого вуглецевмісного залишку продуктів піролізу, а саме деревно-вугільного брикету, що може бути використане як побутове паливо, для комунально-побутових потреб, для опалювання вагонів, в промисловості. Відоме тверде паливо, яке містить опале листя і в'яжуче, при цьому як в'яжуче використовують пластмасові відходи, компоненти взяті в співвідношенні 70-95 % опалого листя і 5-30 % в'яжучого у вигляді пластмасових відходів (Патент України № 55987). Таке тверде паливо може також містити домішки органічного походження, такі як солома, торф, деревина, бамбук, осока, тирса, очерет. Таке паливо або брикетують, або гранулюють. Недоліком палива, отриманого таким способом, є те, що процес ускладнюється необхідністю формування гранул або брикетів та те, що при його згоранні виділяється багато диму. Відомо спосіб одержання альтернативного палива у вигляді гранул або брикетів з лігнінвмісного матеріалу (Патент України № 104011), що включає стадії, в яких пропускають лігнінвмісний матеріал, що має вміст вологи, менший ніж близько 30 % за масою, в реактор, нагрівають нагнітанням перегрітої пари в реактор, витримують матеріал в реакторі протягом 112 хвилин для виділення лігніну, знижують тиск в реакторі і формують оброблений матеріал з утворенням гранул або брикетів. Недоліком є те, що процес ускладнюється необхідністю формування гранул або брикетів та те, що отримують паливо з нетривалим часом згорання. В основу корисної моделі поставлена задача спростити, удосконалити спосіб одержання альтернативного твердого палива для отримання палива з тривалим часом згорання та високою продуктивністю за рахунок зміни матеріалів та умов проведення способу. Поставлена задача вирішується способом одержання альтернативного палива, при якому деревовмісні спресовані паливні брикети (основним типом паливних брикетів, які використовують, є брикети типу піні-кей) піддають реакції піролізу, які розміщують в принаймні одну вакуумну ємність, яку в свою чергу розміщують в печі, розпалюють піч та обробляють брикети під дією високої температури (від 150 до 450 С). Спосіб пояснюється фігурами, а саме: прикладом установки (печі) для проведення способу (Фіг. 1), прикладом вакуумної ємності (Фіг. 2) та прикладом розміщення брикетів в вакуумних ємностях. На фігурах додатково вказані можливі розміри обладнання для проведення способу, що заявляється. Отримуємо деревно-вугільний брикет - бездимний, без запаху, який не іскрить, не містить хімічних добавок, з високою теплотворною здатністю, який легко загорається, має тривалий терміном горіння. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Спосіб одержання альтернативного палива, при якому деревовмісні спресовані паливні брикети піддають реакції піролізу, який відрізняється тим, що отримані в результаті піролізу паливні брикети розміщують в принаймні одну вакуумну ємність, яку в свою чергу розміщують в печі, розпалюють піч та обробляють брикети під дією високої температури. 2. Спосіб за п. 1, який відрізняється тим, що як паливні брикети використовують брикети типу піні-кей. 3. Спосіб за п. 1, який відрізняється тим, що брикети обробляють в печі під дією температури від 150 до 450 °C. 1 UA 106492 U 2 UA 106492 U 3 UA 106492 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
