Система формування голографічних зображень за допомогою світлодіодного екрана

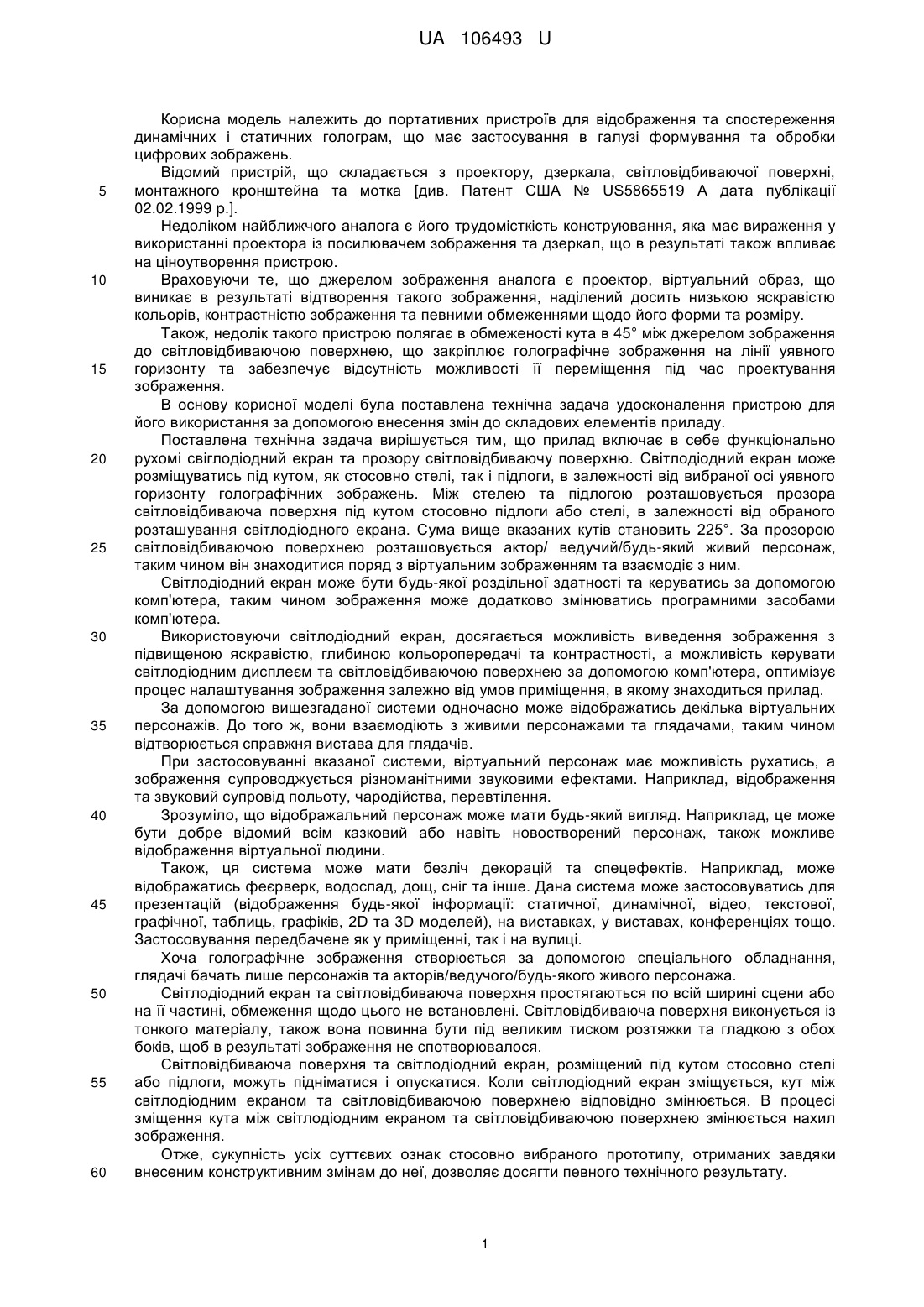

Реферат: Система формування голографічних зображень за допомогою світлодіодного екрана, що включає функціонально поєднані між собою світловідбиваючу поверхню, що додатково містить функціонально рухомий світлодіодний екран. UA 106493 U (54) СИСТЕМА ФОРМУВАННЯ ГОЛОГРАФІЧНИХ ЗОБРАЖЕНЬ ЗА ДОПОМОГОЮ СВІТЛОДІОДНОГО ЕКРАНА UA 106493 U UA 106493 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до портативних пристроїв для відображення та спостереження динамічних і статичних голограм, що має застосування в галузі формування та обробки цифрових зображень. Відомий пристрій, що складається з проектору, дзеркала, світловідбиваючої поверхні, монтажного кронштейна та мотка [див. Патент США № US5865519 А дата публікації 02.02.1999 p.]. Недоліком найближчого аналога є його трудомісткість конструювання, яка має вираження у використанні проектора із посилювачем зображення та дзеркал, що в результаті також впливає на ціноутворення пристрою. Враховуючи те, що джерелом зображення аналога є проектор, віртуальний образ, що виникає в результаті відтворення такого зображення, наділений досить низькою яскравістю кольорів, контрастністю зображення та певними обмеженнями щодо його форми та розміру. Також, недолік такого пристрою полягає в обмеженості кута в 45° між джерелом зображення до світловідбиваючою поверхнею, що закріплює голографічне зображення на лінії уявного горизонту та забезпечує відсутність можливості її переміщення під час проектування зображення. В основу корисної моделі була поставлена технічна задача удосконалення пристрою для його використання за допомогою внесення змін до складових елементів приладу. Поставлена технічна задача вирішується тим, що прилад включає в себе функціонально рухомі свіглодіодний екран та прозору світловідбиваючу поверхню. Світлодіодний екран може розміщуватись під кутом, як стосовно стелі, так і підлоги, в залежності від вибраної осі уявного горизонту голографічних зображень. Між стелею та підлогою розташовується прозора світловідбиваюча поверхня під кутом стосовно підлоги або стелі, в залежності від обраного розташування світлодіодного екрана. Сума вище вказаних кутів становить 225°. За прозорою світловідбиваючою поверхнею розташовується актор/ ведучий/будь-який живий персонаж, таким чином він знаходитися поряд з віртуальним зображенням та взаємодіє з ним. Світлодіодний екран може бути будь-якої роздільної здатності та керуватись за допомогою комп'ютера, таким чином зображення може додатково змінюватись програмними засобами комп'ютера. Використовуючи світлодіодний екран, досягається можливість виведення зображення з підвищеною яскравістю, глибиною кольоропередачі та контрастності, а можливість керувати світлодіодним дисплеєм та світловідбиваючою поверхнею за допомогою комп'ютера, оптимізує процес налаштування зображення залежно від умов приміщення, в якому знаходиться прилад. За допомогою вищезгаданої системи одночасно може відображатись декілька віртуальних персонажів. До того ж, вони взаємодіють з живими персонажами та глядачами, таким чином відтворюється справжня вистава для глядачів. При застосовуванні вказаної системи, віртуальний персонаж має можливість рухатись, а зображення супроводжується різноманітними звуковими ефектами. Наприклад, відображення та звуковий супровід польоту, чародійства, перевтілення. Зрозуміло, що відображальний персонаж може мати будь-який вигляд. Наприклад, це може бути добре відомий всім казковий або навіть новостворений персонаж, також можливе відображення віртуальної людини. Також, ця система може мати безліч декорацій та спецефектів. Наприклад, може відображатись феєрверк, водоспад, дощ, сніг та інше. Дана система може застосовуватись для презентацій (відображення будь-якої інформації: статичної, динамічної, відео, текстової, графічної, таблиць, графіків, 2D та 3D моделей), на виставках, у виставах, конференціях тощо. Застосовування передбачене як у приміщенні, так і на вулиці. Хоча голографічне зображення створюється за допомогою спеціального обладнання, глядачі бачать лише персонажів та акторів/ведучого/будь-якого живого персонажа. Світлодіодний екран та світловідбиваюча поверхня простягаються по всій ширині сцени або на її частині, обмеження щодо цього не встановлені. Світловідбиваюча поверхня виконується із тонкого матеріалу, також вона повинна бути під великим тиском розтяжки та гладкою з обох боків, щоб в результаті зображення не спотворювалося. Світловідбиваюча поверхня та світлодіодний екран, розміщений під кутом стосовно стелі або підлоги, можуть підніматися і опускатися. Коли світлодіодний екран зміщується, кут між світлодіодним екраном та світловідбиваючою поверхнею відповідно змінюється. В процесі зміщення кута між світлодіодним екраном та світловідбиваючою поверхнею змінюється нахил зображення. Отже, сукупність усіх суттєвих ознак стосовно вибраного прототипу, отриманих завдяки внесеним конструктивним змінам до неї, дозволяє досягти певного технічного результату. 1 UA 106493 U 5 10 15 20 25 30 35 40 45 50 55 Суть корисної моделі ілюструють креслення, що доповнюють і уточнюють опис, але не обмежують дії патенту. На кресленні зображено: Фіг. 1 - Загальний вигляд збоку у випадку розміщення світлодіодного екрану під кутом стосовно стелі. Фіг. 2 - Загальний вигляд збоку у випадку розміщення світлодіодного екрану під кутом стосовно підлоги. Фіг. 3 - Загальний вигляд спереду у випадку розміщення світлодіодного екрану під кутом стосовно стелі. Фіг. 4 - Загальний вигляд спереду у випадку розміщення світлодіодного екрану під кутом стосовно підлоги, де: 1 - світлодіодний екран; 2 - світловідбиваюча поверхня; 3 - актор/ведучий/будь-який живий персонаж; 4 - віртуальне зображення; 5 - стеля; 6 - підлога; 7 - глядачі; 8 - кут; 9 - кут; 10 - стіна. Прилад для формування голографічних зображень містить (Фіг. 1, 2, 3, 4) світлодіодний дисплей (1), що відтворює статичні та динамічні зображення, які відображаються на прозорій світловідбиваючій поверхні (2), що можуть бути розташовані під кутом (8) або (9) від стелі (5) або підлоги (6), в залежності від розташування світлодіодного екрану, відносно осі уявного горизонту голографічних зображень. Сума кутів (8) та (9) становить 225°. Зображення з'являється глядачам (7) в глибині зони трансляції як віртуальне зображення (4) за прозорою світловідбиваючою поверхнею (2) в глибині зони трансляції. Актор/ведучий/будь-який живий персонаж (3) виступає за прозорою світловідбиваючою поверхнею (2) і всередині віртуального зображення. Складання приладу для формування голографічних зображень та підготовка до використання. Спочатку беремо світлодіодний екран (1) та монтуємо його під кутом (8) до стелі (5) або до підлоги (6), між світлодіодним екраном (1) та стіною (10) розміщуємо світловідбиваючу поверхню (2) під кутом (9) до стелі (5) або до підлоги (6), залежно від способу розташування світлодіодного екрану (1). Кути (8) та (9) в сумі мають містити 225°. Актора/ведучого/будь-якого живого персонажа (3) розміщуємо між прозорою світловідбиваючою поверхнею (2) та стіною (10). Підключаємо світлодіодний екран (1) до джерела живлення. За допомогою комп'ютера виводимо зображення на світлодіодний екран (1). Використання приладу для формування голографічних зображень відбувається наступним чином. За допомогою комп'ютера виводимо зображення на світлодіодний екран (І), яке відображається на прозорій світловідбиваючій поверхні (2). Зображення, що отримується шляхом відтворення на світлодіодному дисплеї (1) з'являється глядачам (7) в глибині зони трансляції як віртуальне зображення (4) за прозорою світловідбиваючою поверхнею (2) в глибині зони трансляції. Відстань між прозорою світловідбиваючою поверхнею та світлодіодним екраном створюють віртуальну глибину зображення в зоні трансляції. Актор/ведучий/будь-який живий персонаж (3) виступає за прозорою світловідбиваючою поверхнею (2) і всередині віртуального зображення, взаємодіючи з ним. Таким чином удосконалення приладу для формування голографічних зображень для його зручного використання за допомогою зміни проектора із посилювачем зображення та дзеркал на світлодіодний екран, покращує яскравість зображення, глибину кольоропередачі та контрастність. Окрім цього використання світлодіодного екрану дозволяє змінювати розташування уявної лінії горизонту зображення, таким чином вистава стає більше динамічнішою та цікавішою для глядача. Також, в результаті зменшується трудоємність процесу підготовки приладу до використання та здешевлюється вартість складових деталей. Це робить відомий прилад для формування голографічних зображень більш сучасним та практичним засобом для відпочинку та роботи. 60 2 UA 106493 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 25 30 35 1. Система формування голографічних зображень за допомогою світлодіодного екрана, що включає функціонально поєднані між собою світловідбиваючу поверхню, яка відрізняється тим, що додатково містить функціонально рухомий світлодіодний екран. 2. Система формування голографічних зображень за допомогою світлодіодного екрана за п. 1, яка відрізняється тим, що світлодіодний екран виконаний з можливістю розміщуватись під кутом, як стосовно стелі, так і підлоги, в залежності від вибраної осі уявного горизонту голографічних зображень. 3. Система формування голографічних зображень за допомогою світлодіодного екрана за будьяким з п. 1 або 2, яка відрізняється тим, що між стелею та підлогою розташовується прозора світловідбиваюча поверхня під кутом стосовно підлоги або стелі, в залежності від вибраного розташування світлодіодного екрана. 4. Система формування голографічних зображень за допомогою світлодіодного екрана за пп. 2, 3, яка відрізняється тим, що сума кутів становить 225°. 5. Система формування голографічних зображень за допомогою світлодіодного екрана за будьяким з пп. 1-4, яка відрізняється тим, що світлодіодний екран виконаний з можливістю бути будь-якої роздільної здатності та керуватись за допомогою комп'ютера, таким чином зображення може додатково змінюватись програмними засобами комп'ютера. 6. Система формування голографічних зображень за допомогою світлодіодного екрана за будьяким з пп. 1-5, яка відрізняється тим, що виконана з можливістю одночасно відображати декілька віртуальних персонажів. 7. Система формування голографічних зображень за допомогою світлодіодного екрана за будьяким з пп. 1-6, яка відрізняється тим, що віртуальний персонаж має можливість рухатись, а зображення супроводжується різноманітними звуковими ефектами. 8. Система формування голографічних зображень за допомогою світлодіодного екрана за будьяким з пп. 1-7, яка відрізняється тим, що світлодіодний екран та світловідбиваюча поверхня простягаються по всій ширині сцени або на її частині. 9. Система формування голографічних зображень за допомогою світлодіодного екрана за будьяким з пп. 1-8, яка відрізняється тим, щο світловідбиваюча поверхня та світлодіодний екран, розміщений під кутом стосовно стелі або підлоги, виконані з можливістю підніматися і опускатися. 10. Система формування голографічних зображень за допомогою світлодіодного екрана за будь-яким з пп. 1-9, яка відрізняється тим, що виконана з можливістю мати безліч декорацій та спецефектів. 3 UA 106493 U 4 UA 106493 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
