Розширювач для ніздрів

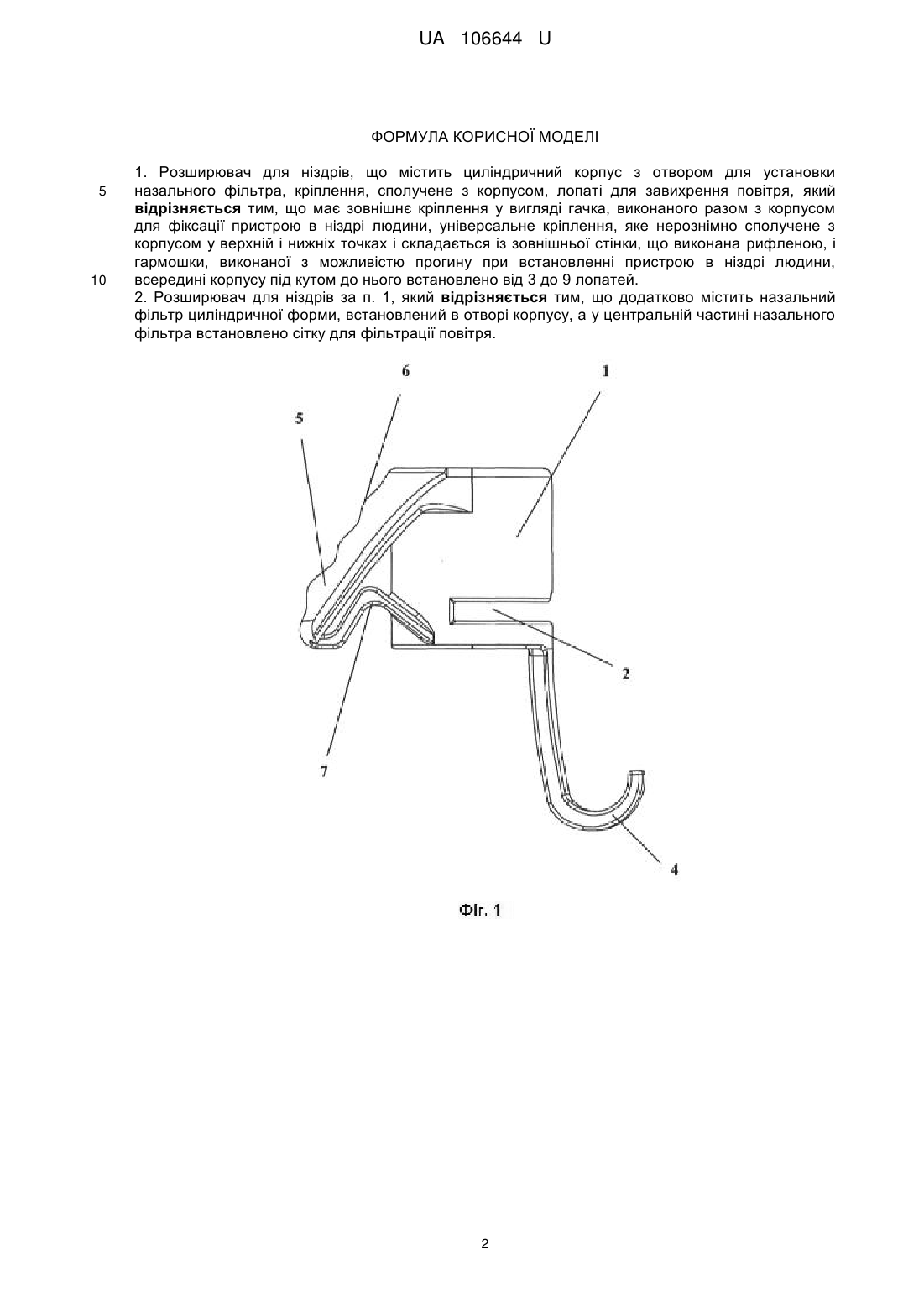

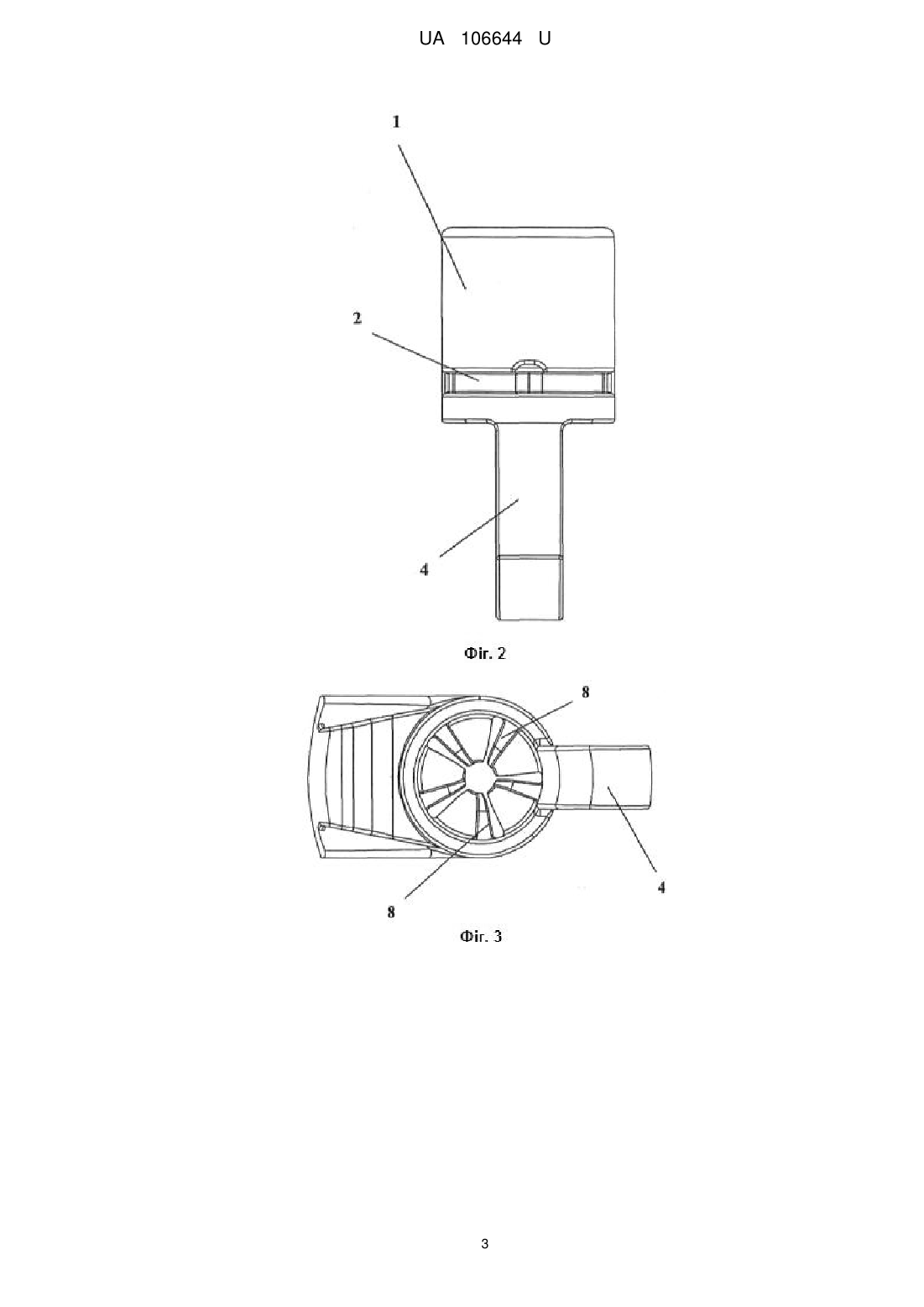

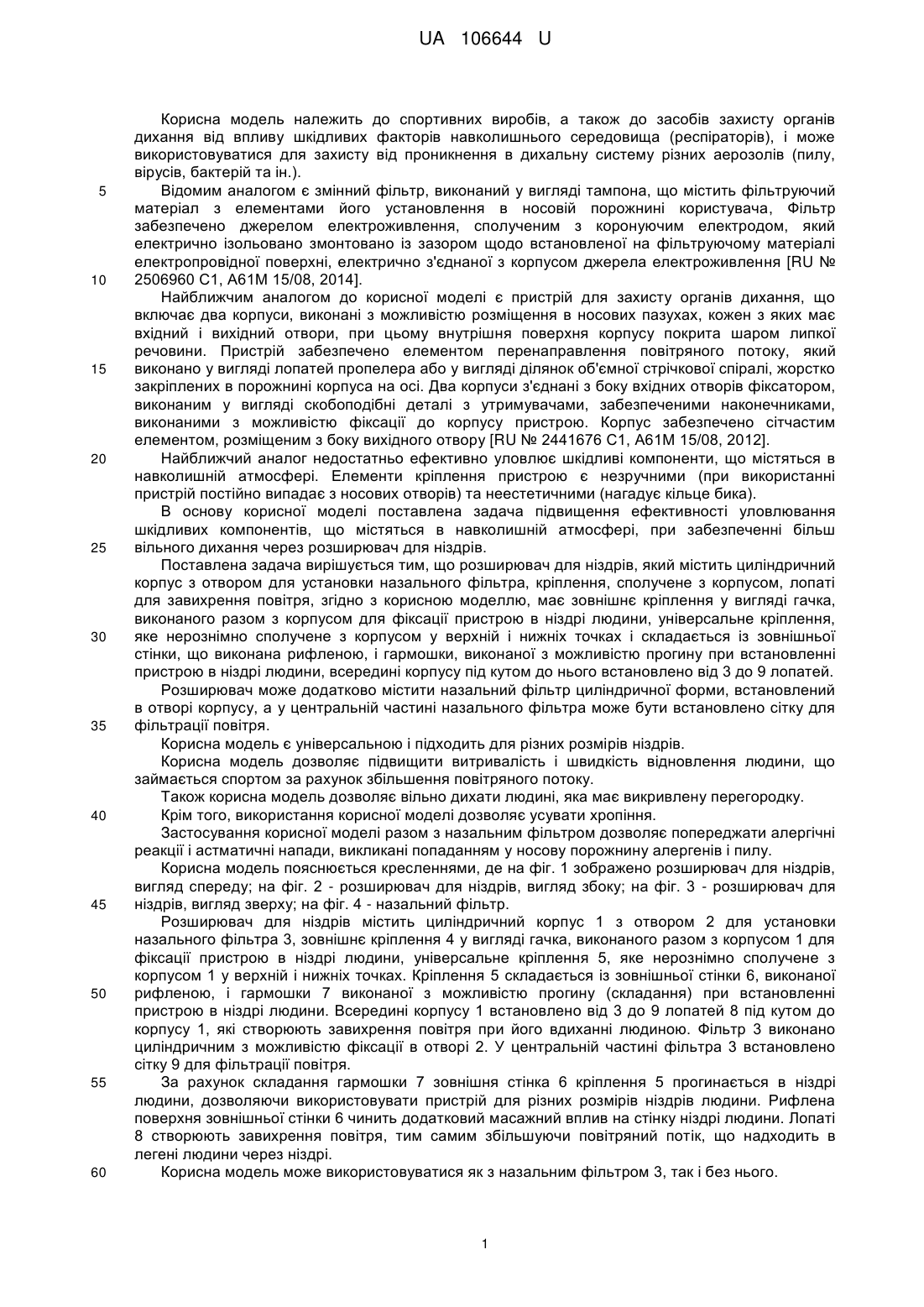

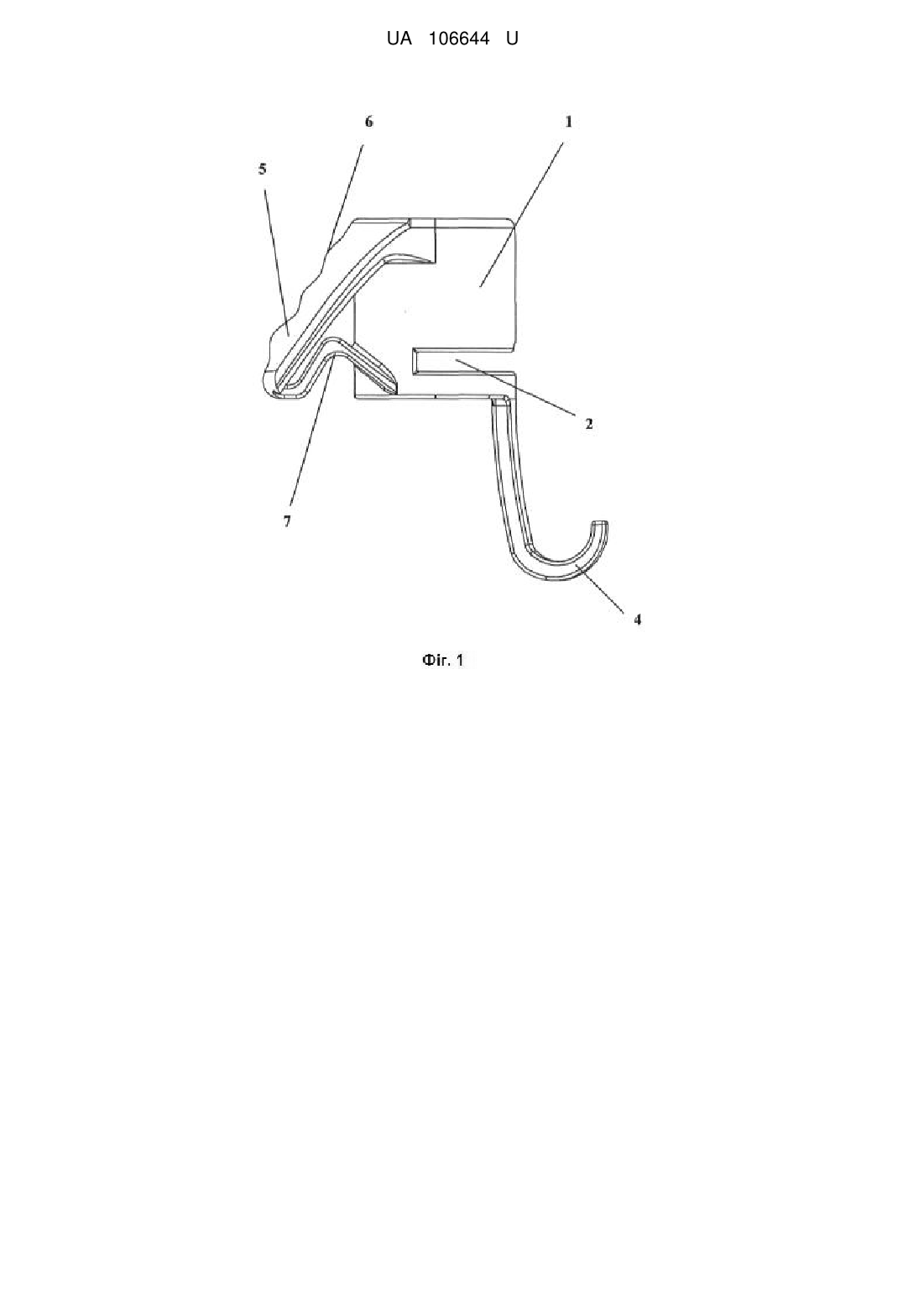

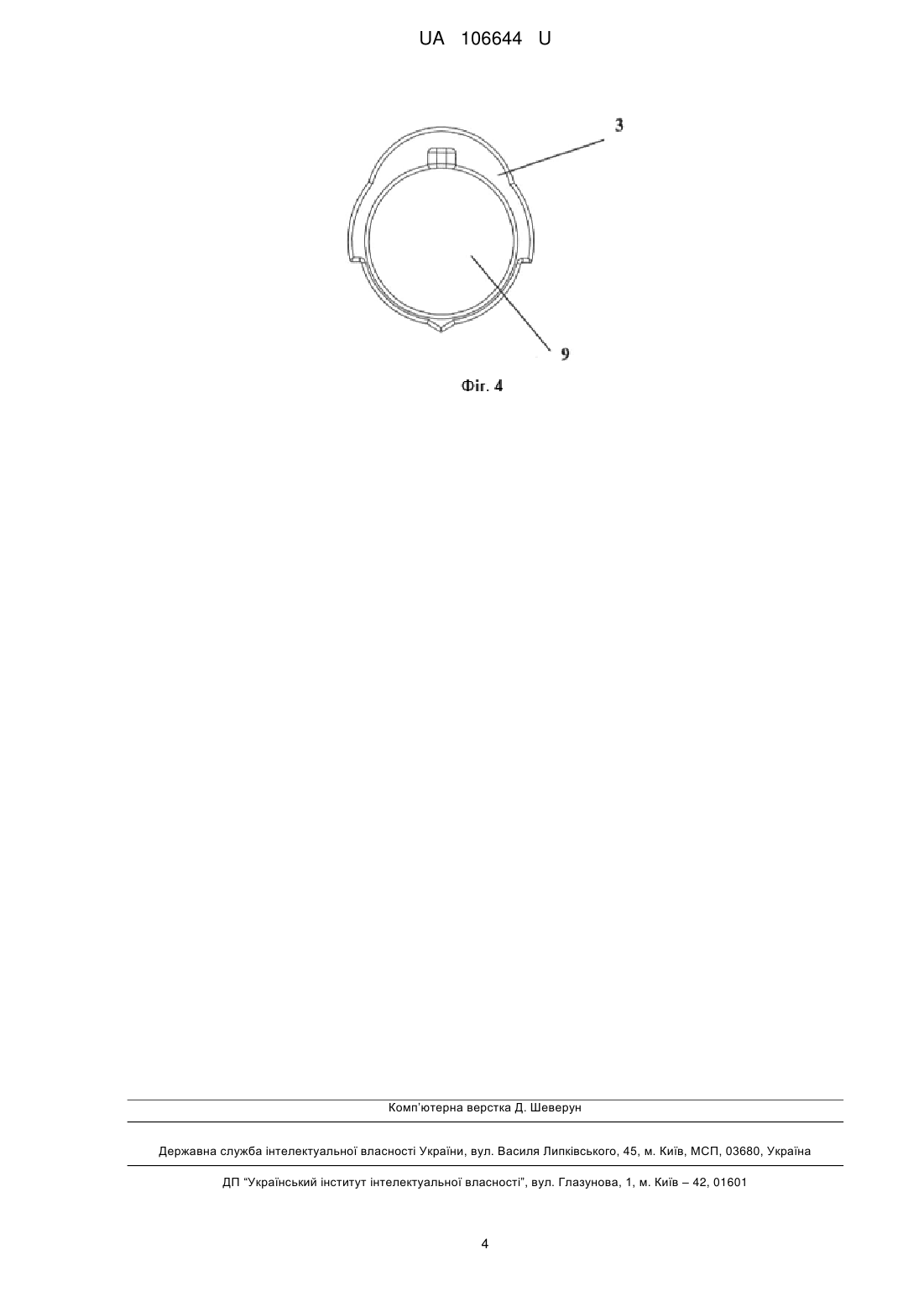

Реферат: Розширювач для ніздрів містить циліндричний корпус з отвором для установки назального фільтра, кріплення, сполучене з корпусом, лопаті для завихрення повітря. Має зовнішнє кріплення у вигляді гачка, виконаного разом з корпусом для фіксації пристрою в ніздрі людини, універсальне кріплення, яке нерознімно сполучене з корпусом у верхній і нижніх точках і складається із зовнішньої стінки, що виконана рифленою, і гармошки, виконаної з можливістю прогину при встановленні пристрою в ніздрі людини. Всередині корпусу під кутом до нього встановлено від 3 до 9 лопатей. UA 106644 U (54) РОЗШИРЮВАЧ ДЛЯ НІЗДРІВ UA 106644 U UA 106644 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до спортивних виробів, а також до засобів захисту органів дихання від впливу шкідливих факторів навколишнього середовища (респіраторів), і може використовуватися для захисту від проникнення в дихальну систему різних аерозолів (пилу, вірусів, бактерій та ін.). Відомим аналогом є змінний фільтр, виконаний у вигляді тампона, що містить фільтруючий матеріал з елементами його установлення в носовій порожнині користувача, Фільтр забезпечено джерелом електроживлення, сполученим з коронуючим електродом, який електрично ізольовано змонтовано із зазором щодо встановленої на фільтруючому матеріалі електропровідної поверхні, електрично з'єднаної з корпусом джерела електроживлення [RU № 2506960 С1, А61М 15/08, 2014]. Найближчим аналогом до корисної моделі є пристрій для захисту органів дихання, що включає два корпуси, виконані з можливістю розміщення в носових пазухах, кожен з яких має вхідний і вихідний отвори, при цьому внутрішня поверхня корпусу покрита шаром липкої речовини. Пристрій забезпечено елементом перенаправлення повітряного потоку, який виконано у вигляді лопатей пропелера або у вигляді ділянок об'ємної стрічкової спіралі, жорстко закріплених в порожнині корпуса на осі. Два корпуси з'єднані з боку вхідних отворів фіксатором, виконаним у вигляді скобоподібні деталі з утримувачами, забезпеченими наконечниками, виконаними з можливістю фіксації до корпусу пристрою. Корпус забезпечено сітчастим елементом, розміщеним з боку вихідного отвору [RU № 2441676 С1, А61М 15/08, 2012]. Найближчий аналог недостатньо ефективно уловлює шкідливі компоненти, що містяться в навколишній атмосфері. Елементи кріплення пристрою є незручними (при використанні пристрій постійно випадає з носових отворів) та неестетичними (нагадує кільце бика). В основу корисної моделі поставлена задача підвищення ефективності уловлювання шкідливих компонентів, що містяться в навколишній атмосфері, при забезпеченні більш вільного дихання через розширювач для ніздрів. Поставлена задача вирішується тим, що розширювач для ніздрів, який містить циліндричний корпус з отвором для установки назального фільтра, кріплення, сполучене з корпусом, лопаті для завихрення повітря, згідно з корисною моделлю, має зовнішнє кріплення у вигляді гачка, виконаного разом з корпусом для фіксації пристрою в ніздрі людини, універсальне кріплення, яке нерознімно сполучене з корпусом у верхній і нижніх точках і складається із зовнішньої стінки, що виконана рифленою, і гармошки, виконаної з можливістю прогину при встановленні пристрою в ніздрі людини, всередині корпусу під кутом до нього встановлено від 3 до 9 лопатей. Розширювач може додатково містити назальний фільтр циліндричної форми, встановлений в отворі корпусу, а у центральній частині назального фільтра може бути встановлено сітку для фільтрації повітря. Корисна модель є універсальною і підходить для різних розмірів ніздрів. Корисна модель дозволяє підвищити витривалість і швидкість відновлення людини, що займається спортом за рахунок збільшення повітряного потоку. Також корисна модель дозволяє вільно дихати людині, яка має викривлену перегородку. Крім того, використання корисної моделі дозволяє усувати хропіння. Застосування корисної моделі разом з назальним фільтром дозволяє попереджати алергічні реакції і астматичні напади, викликані попаданням у носову порожнину алергенів і пилу. Корисна модель пояснюється кресленнями, де на фіг. 1 зображено розширювач для ніздрів, вигляд спереду; на фіг. 2 - розширювач для ніздрів, вигляд збоку; на фіг. 3 - розширювач для ніздрів, вигляд зверху; на фіг. 4 - назальний фільтр. Розширювач для ніздрів містить циліндричний корпус 1 з отвором 2 для установки назального фільтра 3, зовнішнє кріплення 4 у вигляді гачка, виконаного разом з корпусом 1 для фіксації пристрою в ніздрі людини, універсальне кріплення 5, яке нерознімно сполучене з корпусом 1 у верхній і нижніх точках. Кріплення 5 складається із зовнішньої стінки 6, виконаної рифленою, і гармошки 7 виконаної з можливістю прогину (складання) при встановленні пристрою в ніздрі людини. Всередині корпусу 1 встановлено від 3 до 9 лопатей 8 під кутом до корпусу 1, які створюють завихрення повітря при його вдиханні людиною. Фільтр 3 виконано циліндричним з можливістю фіксації в отворі 2. У центральній частині фільтра 3 встановлено сітку 9 для фільтрації повітря. За рахунок складання гармошки 7 зовнішня стінка 6 кріплення 5 прогинається в ніздрі людини, дозволяючи використовувати пристрій для різних розмірів ніздрів людини. Рифлена поверхня зовнішньої стінки 6 чинить додатковий масажний вплив на стінку ніздрі людини. Лопаті 8 створюють завихрення повітря, тим самим збільшуючи повітряний потік, що надходить в легені людини через ніздрі. Корисна модель може використовуватися як з назальним фільтром 3, так і без нього. 1 UA 106644 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Розширювач для ніздрів, що містить циліндричний корпус з отвором для установки назального фільтра, кріплення, сполучене з корпусом, лопаті для завихрення повітря, який відрізняється тим, що має зовнішнє кріплення у вигляді гачка, виконаного разом з корпусом для фіксації пристрою в ніздрі людини, універсальне кріплення, яке нерознімно сполучене з корпусом у верхній і нижніх точках і складається із зовнішньої стінки, що виконана рифленою, і гармошки, виконаної з можливістю прогину при встановленні пристрою в ніздрі людини, всередині корпусу під кутом до нього встановлено від 3 до 9 лопатей. 2. Розширювач для ніздрів за п. 1, який відрізняється тим, що додатково містить назальний фільтр циліндричної форми, встановлений в отворі корпусу, а у центральній частині назального фільтра встановлено сітку для фільтрації повітря. 2 UA 106644 U 3 UA 106644 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
