Автоматичні розсувні двері

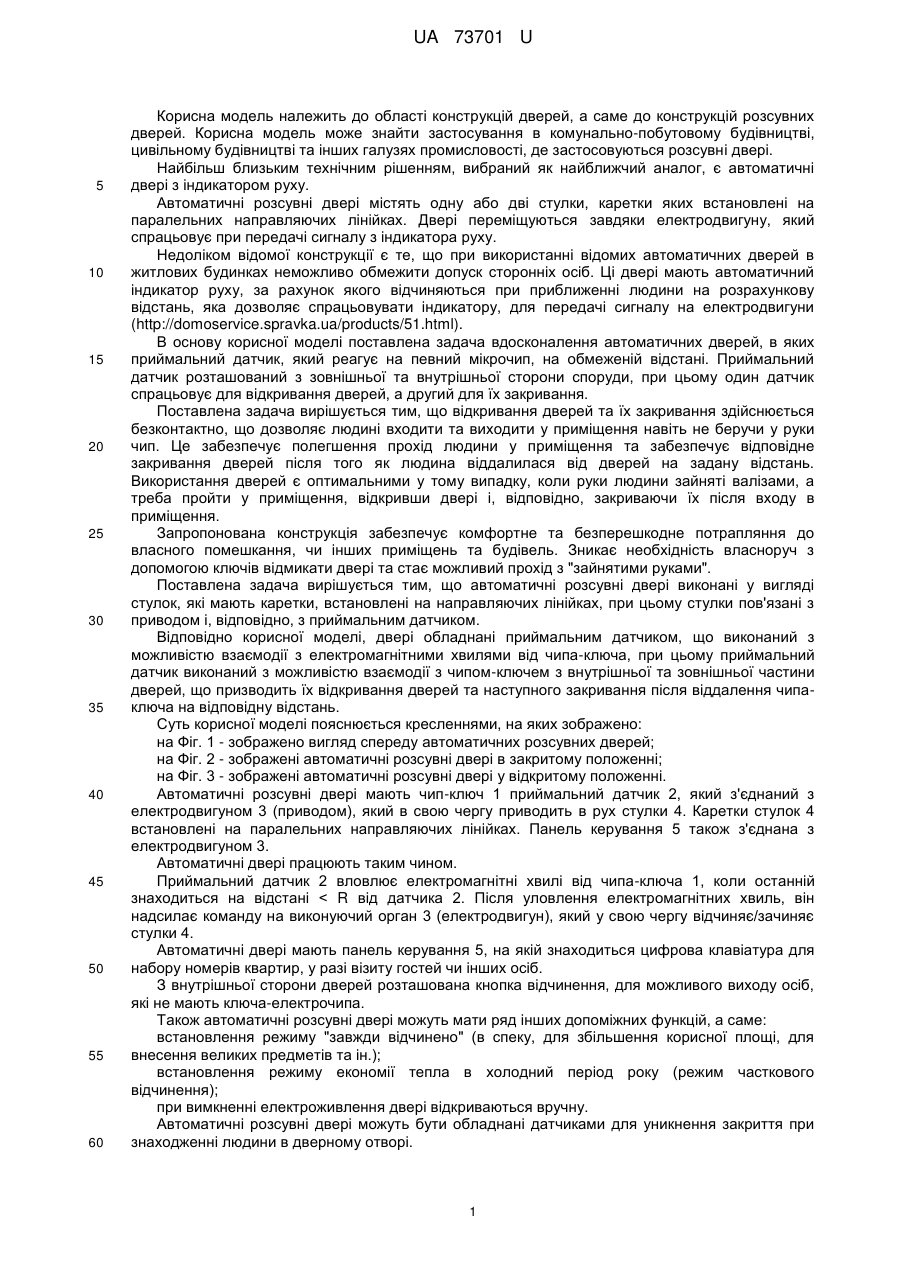

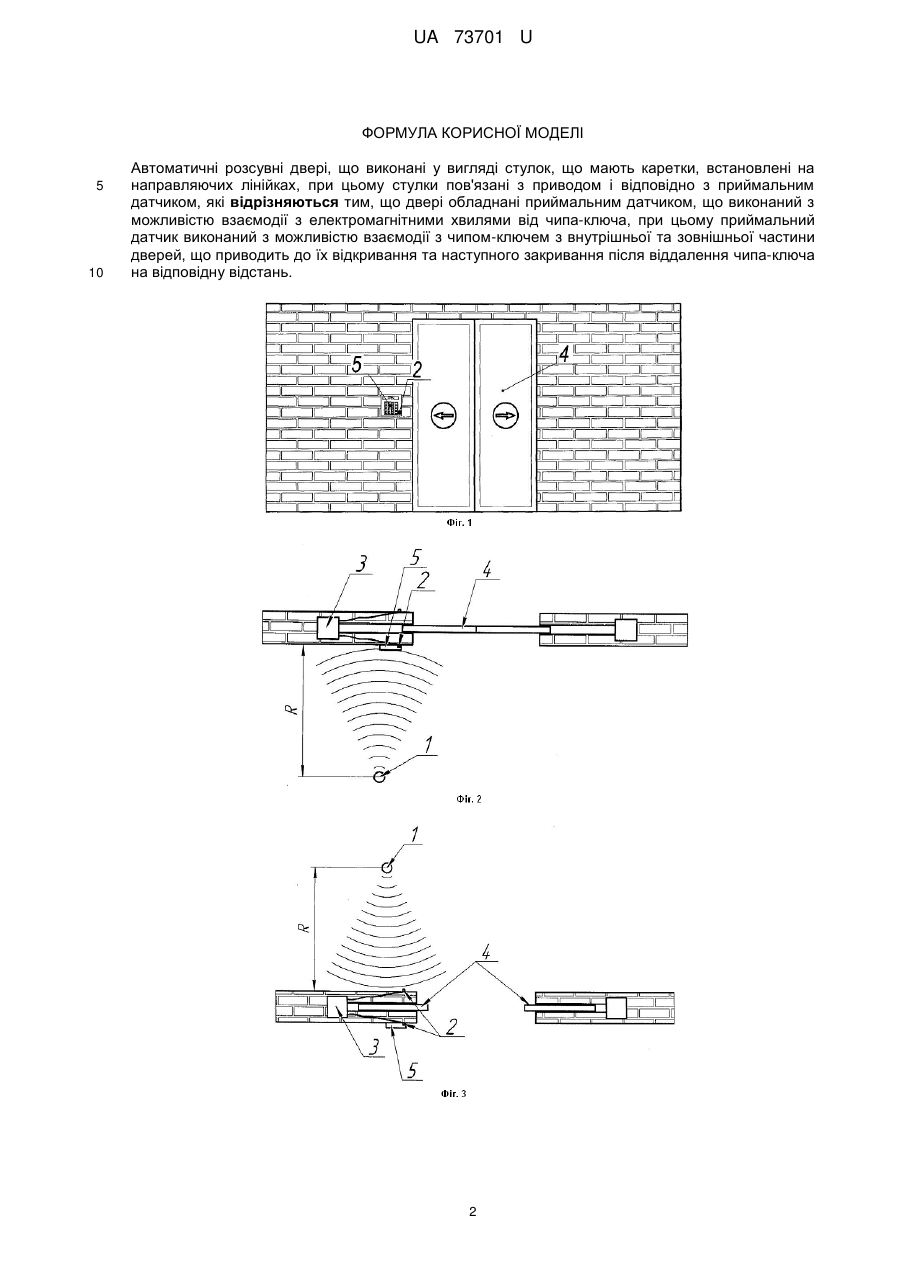

Реферат: Автоматичні розсувні двері містять каретки, направляючі лінійки, стулки, привід. Приймальний датчик виконаний з можливістю взаємодії з чипом-ключем з внутрішньої та зовнішньої частини дверей. UA 73701 U (54) АВТОМАТИЧНІ РОЗСУВНІ ДВЕРІ UA 73701 U UA 73701 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області конструкцій дверей, а саме до конструкцій розсувних дверей. Корисна модель може знайти застосування в комунально-побутовому будівництві, цивільному будівництві та інших галузях промисловості, де застосовуються розсувні двері. Найбільш близьким технічним рішенням, вибраний як найближчий аналог, є автоматичні двері з індикатором руху. Автоматичні розсувні двері містять одну або дві стулки, каретки яких встановлені на паралельних направляючих лінійках. Двері переміщуються завдяки електродвигуну, який спрацьовує при передачі сигналу з індикатора руху. Недоліком відомої конструкції є те, що при використанні відомих автоматичних дверей в житлових будинках неможливо обмежити допуск сторонніх осіб. Ці двері мають автоматичний індикатор руху, за рахунок якого відчиняються при приближенні людини на розрахункову відстань, яка дозволяє спрацьовувати індикатору, для передачі сигналу на електродвигуни (http://domoservice.spravka.ua/products/51.html). В основу корисної моделі поставлена задача вдосконалення автоматичних дверей, в яких приймальний датчик, який реагує на певний мікрочип, на обмеженій відстані. Приймальний датчик розташований з зовнішньої та внутрішньої сторони споруди, при цьому один датчик спрацьовує для відкривання дверей, а другий для їх закривання. Поставлена задача вирішується тим, що відкривання дверей та їх закривання здійснюється безконтактно, що дозволяє людині входити та виходити у приміщення навіть не беручи у руки чип. Це забезпечує полегшення прохід людини у приміщення та забезпечує відповідне закривання дверей після того як людина віддалилася від дверей на задану відстань. Використання дверей є оптимальними у тому випадку, коли руки людини зайняті валізами, а треба пройти у приміщення, відкривши двері і, відповідно, закриваючи їх після входу в приміщення. Запропонована конструкція забезпечує комфортне та безперешкодне потрапляння до власного помешкання, чи інших приміщень та будівель. Зникає необхідність власноруч з допомогою ключів відмикати двері та стає можливий прохід з "зайнятими руками". Поставлена задача вирішується тим, що автоматичні розсувні двері виконані у вигляді стулок, які мають каретки, встановлені на направляючих лінійках, при цьому стулки пов'язані з приводом і, відповідно, з приймальним датчиком. Відповідно корисної моделі, двері обладнані приймальним датчиком, що виконаний з можливістю взаємодії з електромагнітними хвилями від чипа-ключа, при цьому приймальний датчик виконаний з можливістю взаємодії з чипом-ключем з внутрішньої та зовнішньої частини дверей, що призводить їх відкривання дверей та наступного закривання після віддалення чипаключа на відповідну відстань. Суть корисної моделі пояснюється кресленнями, на яких зображено: на Фіг. 1 - зображено вигляд спереду автоматичних розсувних дверей; на Фіг. 2 - зображені автоматичні розсувні двері в закритому положенні; на Фіг. 3 - зображені автоматичні розсувні двері у відкритому положенні. Автоматичні розсувні двері мають чип-ключ 1 приймальний датчик 2, який з'єднаний з електродвигуном 3 (приводом), який в свою чергу приводить в рух стулки 4. Каретки стулок 4 встановлені на паралельних направляючих лінійках. Панель керування 5 також з'єднана з електродвигуном 3. Автоматичні двері працюють таким чином. Приймальний датчик 2 вловлює електромагнітні хвилі від чипа-ключа 1, коли останній знаходиться на відстані < R від датчика 2. Після уловлення електромагнітних хвиль, він надсилає команду на виконуючий орган 3 (електродвигун), який у свою чергу відчиняє/зачиняє стулки 4. Автоматичні двері мають панель керування 5, на якій знаходиться цифрова клавіатура для набору номерів квартир, у разі візиту гостей чи інших осіб. З внутрішньої сторони дверей розташована кнопка відчинення, для можливого виходу осіб, які не мають ключа-електрочипа. Також автоматичні розсувні двері можуть мати ряд інших допоміжних функцій, а саме: встановлення режиму "завжди відчинено" (в спеку, для збільшення корисної площі, для внесення великих предметів та ін.); встановлення режиму економії тепла в холодний період року (режим часткового відчинення); при вимкненні електроживлення двері відкриваються вручну. Автоматичні розсувні двері можуть бути обладнані датчиками для уникнення закриття при знаходженні людини в дверному отворі. 1 UA 73701 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Автоматичні розсувні двері, що виконані у вигляді стулок, що мають каретки, встановлені на направляючих лінійках, при цьому стулки пов'язані з приводом і відповідно з приймальним датчиком, які відрізняються тим, що двері обладнані приймальним датчиком, що виконаний з можливістю взаємодії з електромагнітними хвилями від чипа-ключа, при цьому приймальний датчик виконаний з можливістю взаємодії з чипом-ключем з внутрішньої та зовнішньої частини дверей, що приводить до їх відкривання та наступного закривання після віддалення чипа-ключа на відповідну відстань. 2 UA 73701 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
