Спосіб та пристрій для виготовлення невеликого пакетика із заздалегідь визначеною кількістю дисперсного матеріалу

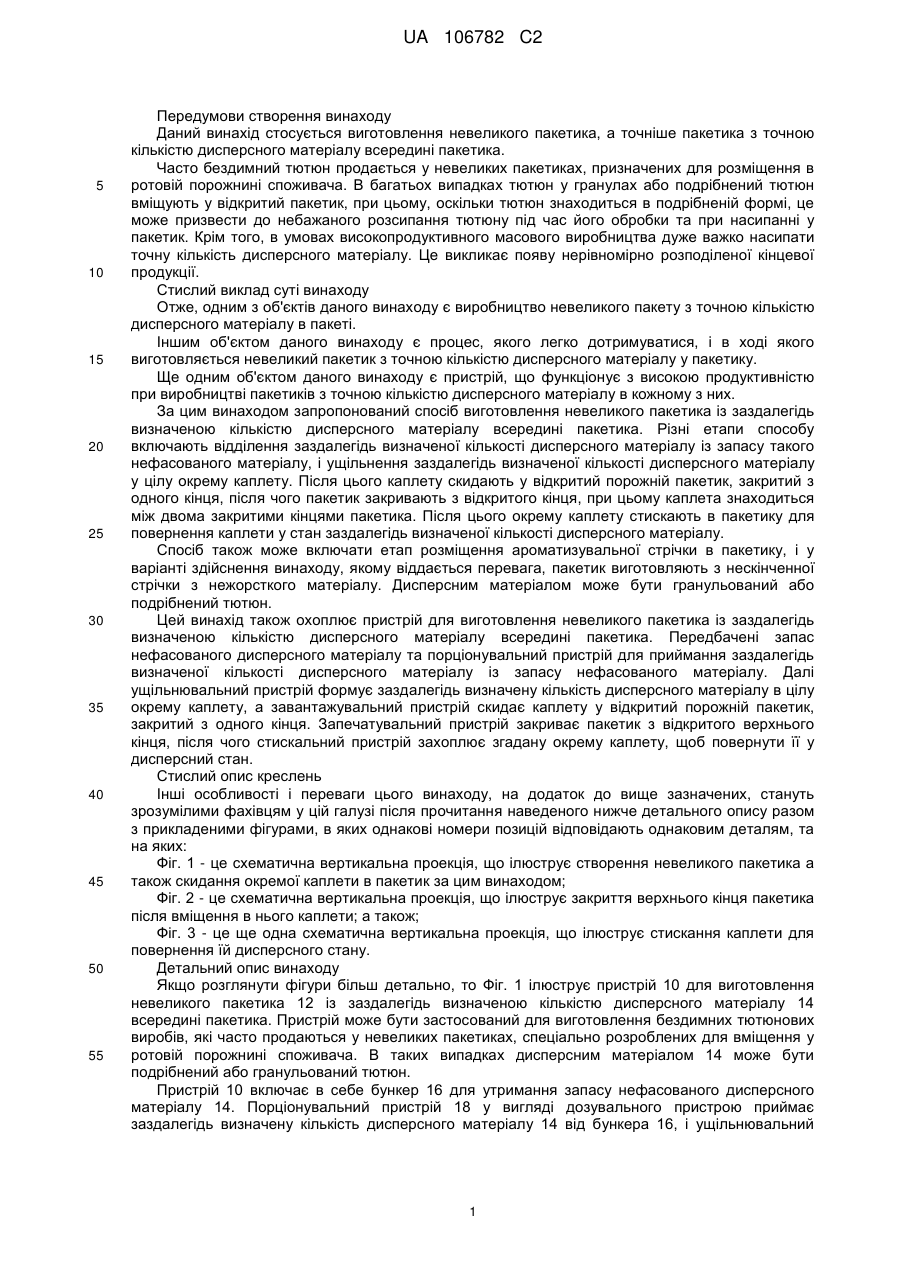

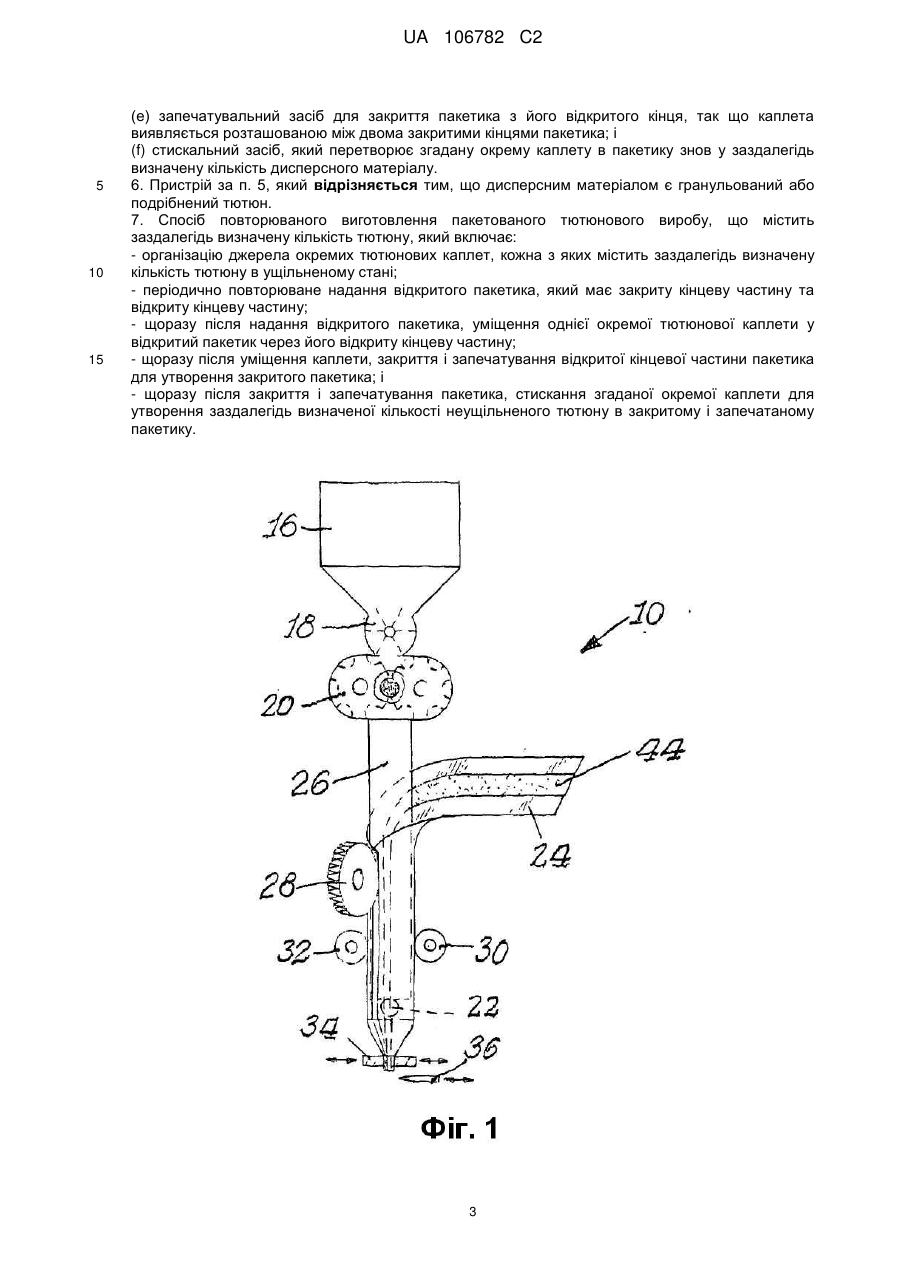

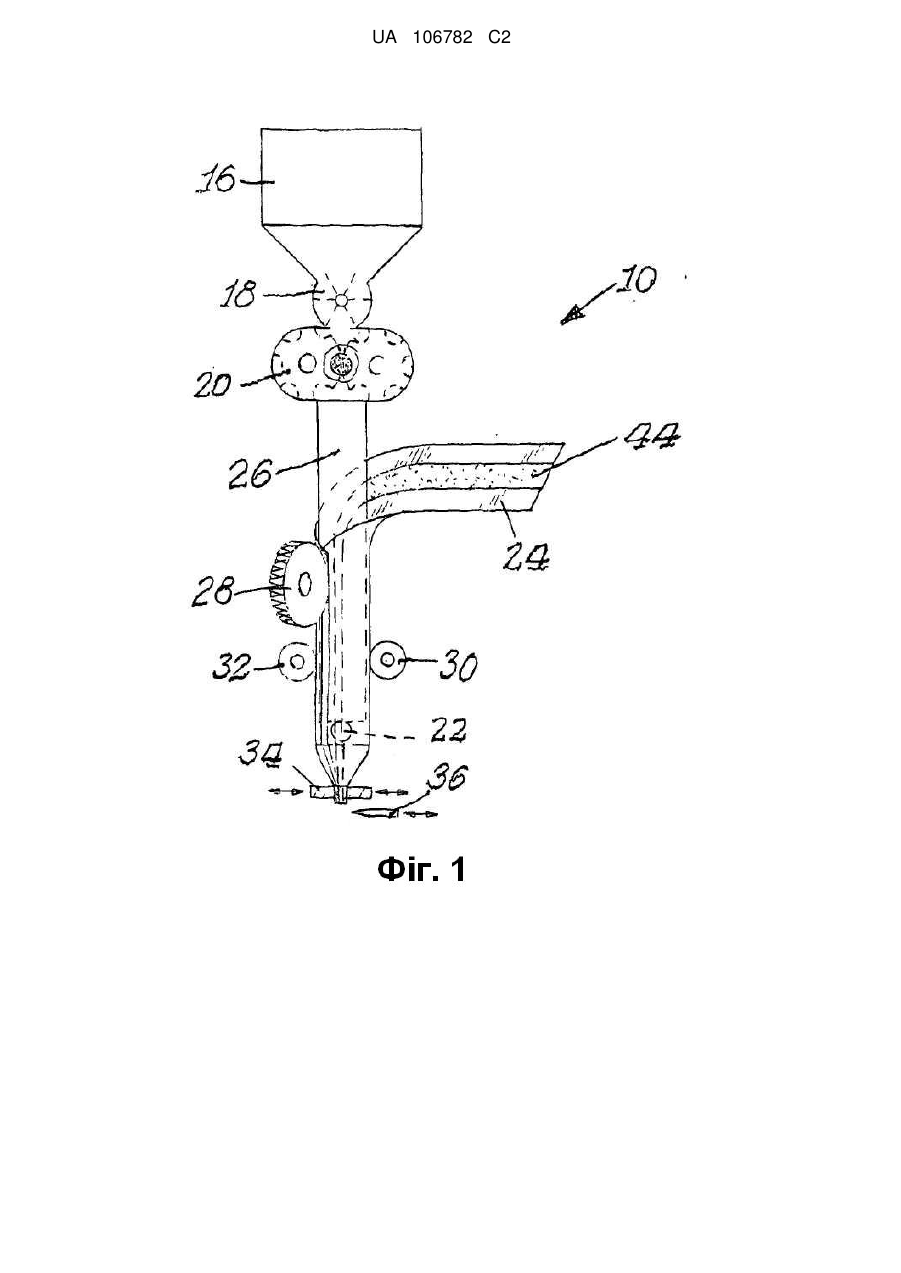

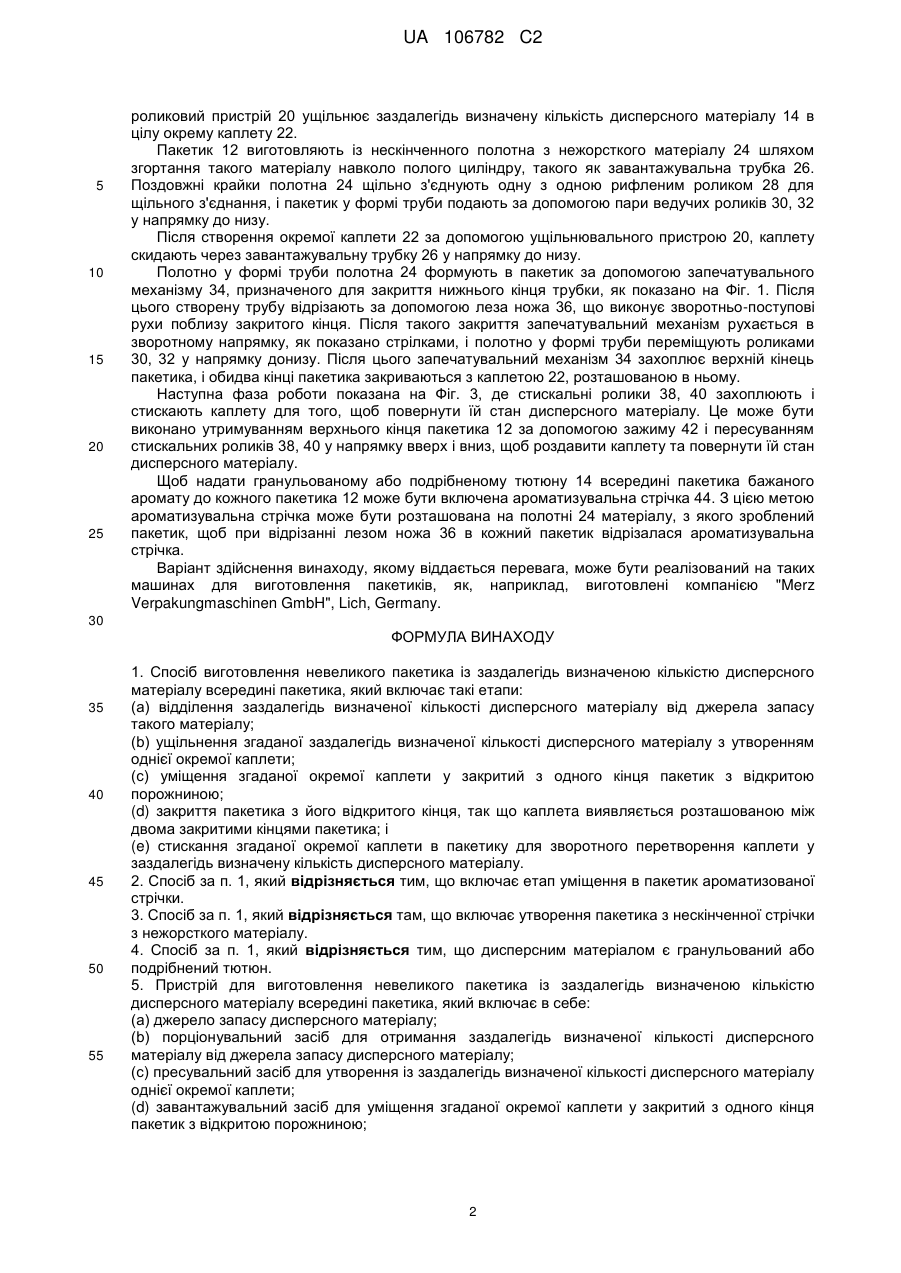

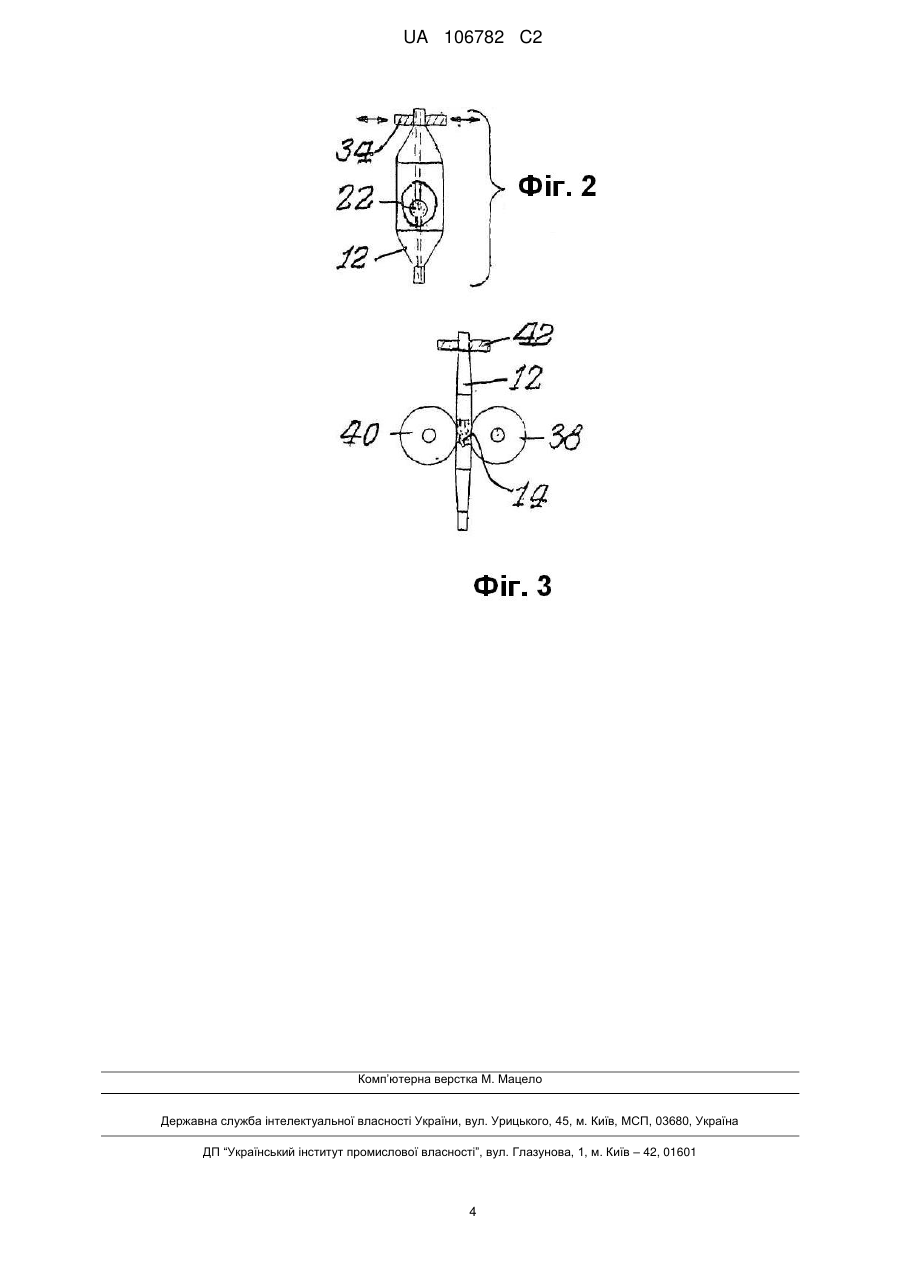

Реферат: Пропонується спосіб і пристрій (10) для виробництва невеликого пакетика (12), що вміщує заздалегідь визначену кількість дисперсного матеріалу (14); цю заздалегідь визначену кількість дисперсного матеріалу (14) подають із запасу нефасованого матеріалу, і ущільнюють в цілу окрему каплету (22). Після цього каплету (22) скидають у відкритий порожній пакетик, закритий з одного кінця, який потім закривають із каплетою, розташованою між його двома кінцями. Після цього каплету (22) в пакетику (12) стискають для повернення їй стану дисперсного матеріалу. Дисперсний матеріал (14) може бути гранульованим або подрібненим тютюном. UA 106782 C2 (12) UA 106782 C2 UA 106782 C2 5 10 15 20 25 30 35 40 45 50 55 Передумови створення винаходу Даний винахід стосується виготовлення невеликого пакетика, а точніше пакетика з точною кількістю дисперсного матеріалу всередині пакетика. Часто бездимний тютюн продається у невеликих пакетиках, призначених для розміщення в ротовій порожнині споживача. В багатьох випадках тютюн у гранулах або подрібнений тютюн вміщують у відкритий пакетик, при цьому, оскільки тютюн знаходиться в подрібненій формі, це може призвести до небажаного розсипання тютюну під час його обробки та при насипанні у пакетик. Крім того, в умовах високопродуктивного масового виробництва дуже важко насипати точну кількість дисперсного матеріалу. Це викликає появу нерівномірно розподіленої кінцевої продукції. Стислий виклад суті винаходу Отже, одним з об'єктів даного винаходу є виробництво невеликого пакету з точною кількістю дисперсного матеріалу в пакеті. Іншим об'єктом даного винаходу є процес, якого легко дотримуватися, і в ході якого виготовляється невеликий пакетик з точною кількістю дисперсного матеріалу у пакетику. Ще одним об'єктом даного винаходу є пристрій, що функціонує з високою продуктивністю при виробництві пакетиків з точною кількістю дисперсного матеріалу в кожному з них. За цим винаходом запропонований спосіб виготовлення невеликого пакетика із заздалегідь визначеною кількістю дисперсного матеріалу всередині пакетика. Різні етапи способу включають відділення заздалегідь визначеної кількості дисперсного матеріалу із запасу такого нефасованого матеріалу, і ущільнення заздалегідь визначеної кількості дисперсного матеріалу у цілу окрему каплету. Після цього каплету скидають у відкритий порожній пакетик, закритий з одного кінця, після чого пакетик закривають з відкритого кінця, при цьому каплета знаходиться між двома закритими кінцями пакетика. Після цього окрему каплету стискають в пакетику для повернення каплети у стан заздалегідь визначеної кількості дисперсного матеріалу. Спосіб також може включати етап розміщення ароматизувальної стрічки в пакетику, і у варіанті здійснення винаходу, якому віддається перевага, пакетик виготовляють з нескінченної стрічки з нежорсткого матеріалу. Дисперсним матеріалом може бути гранульований або подрібнений тютюн. Цей винахід також охоплює пристрій для виготовлення невеликого пакетика із заздалегідь визначеною кількістю дисперсного матеріалу всередині пакетика. Передбачені запас нефасованого дисперсного матеріалу та порціонувальний пристрій для приймання заздалегідь визначеної кількості дисперсного матеріалу із запасу нефасованого матеріалу. Далі ущільнювальний пристрій формує заздалегідь визначену кількість дисперсного матеріалу в цілу окрему каплету, а завантажувальний пристрій скидає каплету у відкритий порожній пакетик, закритий з одного кінця. Запечатувальний пристрій закриває пакетик з відкритого верхнього кінця, після чого стискальний пристрій захоплює згадану окрему каплету, щоб повернути її у дисперсний стан. Стислий опис креслень Інші особливості і переваги цього винаходу, на додаток до вище зазначених, стануть зрозумілими фахівцям у цій галузі після прочитання наведеного нижче детального опису разом з прикладеними фігурами, в яких однакові номери позицій відповідають однаковим деталям, та на яких: Фіг. 1 - це схематична вертикальна проекція, що ілюструє створення невеликого пакетика а також скидання окремої каплети в пакетик за цим винаходом; Фіг. 2 - це схематична вертикальна проекція, що ілюструє закриття верхнього кінця пакетика після вміщення в нього каплети; а також; Фіг. 3 - це ще одна схематична вертикальна проекція, що ілюструє стискання каплети для повернення їй дисперсного стану. Детальний опис винаходу Якщо розглянути фігури більш детально, то Фіг. 1 ілюструє пристрій 10 для виготовлення невеликого пакетика 12 із заздалегідь визначеною кількістю дисперсного матеріалу 14 всередині пакетика. Пристрій може бути застосований для виготовлення бездимних тютюнових виробів, які часто продаються у невеликих пакетиках, спеціально розроблених для вміщення у ротовій порожнині споживача. В таких випадках дисперсним матеріалом 14 може бути подрібнений або гранульований тютюн. Пристрій 10 включає в себе бункер 16 для утримання запасу нефасованого дисперсного матеріалу 14. Порціонувальний пристрій 18 у вигляді дозувального пристрою приймає заздалегідь визначену кількість дисперсного матеріалу 14 від бункера 16, і ущільнювальний 1 UA 106782 C2 5 10 15 20 25 роликовий пристрій 20 ущільнює заздалегідь визначену кількість дисперсного матеріалу 14 в цілу окрему каплету 22. Пакетик 12 виготовляють із нескінченного полотна з нежорсткого матеріалу 24 шляхом згортання такого матеріалу навколо полого циліндру, такого як завантажувальна трубка 26. Поздовжні крайки полотна 24 щільно з'єднують одну з одною рифленим роликом 28 для щільного з'єднання, і пакетик у формі труби подають за допомогою пари ведучих роликів 30, 32 у напрямку до низу. Після створення окремої каплети 22 за допомогою ущільнювального пристрою 20, каплету скидають через завантажувальну трубку 26 у напрямку до низу. Полотно у формі труби полотна 24 формують в пакетик за допомогою запечатувального механізму 34, призначеного для закриття нижнього кінця трубки, як показано на Фіг. 1. Після цього створену трубу відрізають за допомогою леза ножа 36, що виконує зворотньо-поступові рухи поблизу закритого кінця. Після такого закриття запечатувальний механізм рухається в зворотному напрямку, як показано стрілками, і полотно у формі труби переміщують роликами 30, 32 у напрямку донизу. Після цього запечатувальний механізм 34 захоплює верхній кінець пакетика, і обидва кінці пакетика закриваються з каплетою 22, розташованою в ньому. Наступна фаза роботи показана на Фіг. 3, де стискальні ролики 38, 40 захоплюють і стискають каплету для того, щоб повернути їй стан дисперсного матеріалу. Це може бути виконано утримуванням верхнього кінця пакетика 12 за допомогою зажиму 42 і пересуванням стискальних роликів 38, 40 у напрямку вверх і вниз, щоб роздавити каплету та повернути їй стан дисперсного матеріалу. Щоб надати гранульованому або подрібненому тютюну 14 всередині пакетика бажаного аромату до кожного пакетика 12 може бути включена ароматизувальна стрічка 44. З цією метою ароматизувальна стрічка може бути розташована на полотні 24 матеріалу, з якого зроблений пакетик, щоб при відрізанні лезом ножа 36 в кожний пакетик відрізалася ароматизувальна стрічка. Варіант здійснення винаходу, якому віддається перевага, може бути реалізований на таких машинах для виготовлення пакетиків, як, наприклад, виготовлені компанією "Merz Verpakungmaschinen GmbH", Lich, Germany. 30 ФОРМУЛА ВИНАХОДУ 35 40 45 50 55 1. Спосіб виготовлення невеликого пакетика із заздалегідь визначеною кількістю дисперсного матеріалу всередині пакетика, який включає такі етапи: (a) відділення заздалегідь визначеної кількості дисперсного матеріалу від джерела запасу такого матеріалу; (b) ущільнення згаданої заздалегідь визначеної кількості дисперсного матеріалу з утворенням однієї окремої каплети; (c) уміщення згаданої окремої каплети у закритий з одного кінця пакетик з відкритою порожниною; (d) закриття пакетика з його відкритого кінця, так що каплeтa виявляється розташованою між двома закритими кінцями пакетика; і (e) стискання згаданої окремої каплети в пакетику для зворотного перетворення каплети у заздалегідь визначену кількість дисперсного матеріалу. 2. Спосіб за п. 1, який відрізняється тим, що включає етап уміщення в пакетик ароматизованої стрічки. 3. Спосіб за п. 1, який відрізняється там, що включає утворення пакетика з нескінченної стрічки з нежорсткого матеріалу. 4. Спосіб за п. 1, який відрізняється тим, що дисперсним матеріалом є гранульований або подрібнений тютюн. 5. Пристрій для виготовлення невеликого пакетика із заздалегідь визначеною кількістю дисперсного матеріалу всередині пакетика, який включає в себе: (a) джерело запасу дисперсного матеріалу; (b) порціонувальний засіб для отримання заздалегідь визначеної кількості дисперсного матеріалу від джерела запасу дисперсного матеріалу; (c) пресувальний засіб для утворення із заздалегідь визначеної кількості дисперсного матеріалу однієї окремої каплети; (d) завантажувальний засіб для уміщення згаданої окремої каплети у закритий з одного кінця пакетик з відкритою порожниною; 2 UA 106782 C2 5 10 15 (е) запечатувальний засіб для закриття пакетика з його відкритого кінця, так що каплета виявляється розташованою між двома закритими кінцями пакетика; і (f) стискальний засіб, який перетворює згадану окрему каплету в пакетику знов у заздалегідь визначену кількість дисперсного матеріалу. 6. Пристрій за п. 5, який відрізняється тим, що дисперсним матеріалом є гранульований або подрібнений тютюн. 7. Спосіб повторюваного виготовлення пакетованого тютюнового виробу, що містить заздалегідь визначену кількість тютюну, який включає: - організацію джерела окремих тютюнових каплет, кожна з яких містить заздалегідь визначену кількість тютюну в ущільненому стані; - періодично повторюване надання відкритого пакетика, який має закриту кінцеву частину та відкриту кінцеву частину; - щоразу після надання відкритого пакетика, уміщення однієї окремої тютюнової каплети у відкритий пакетик через його відкриту кінцеву частину; - щоразу після уміщення каплети, закриття і запечатування відкритої кінцевої частини пакетика для утворення закритого пакетика; і - щоразу після закриття і запечатування пакетика, стискання згаданої окремої каплети для утворення заздалегідь визначеної кількості неущільненого тютюну в закритому і запечатаному пакетику. 3 UA 106782 C2 Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
