Пристрій для фіксації дрібних лабораторних тварин

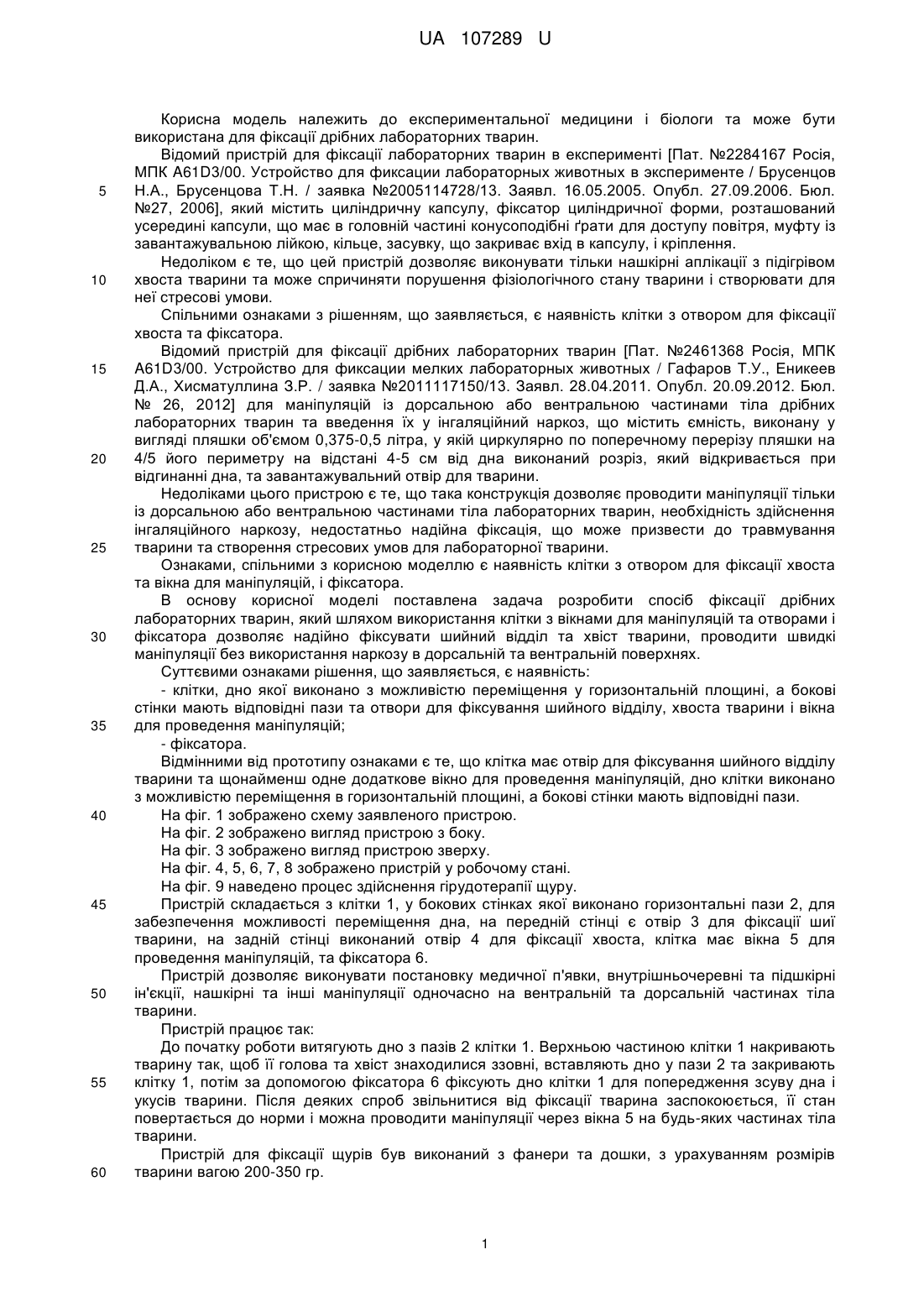

Реферат: Пристрій для фіксації дрібних лабораторних тварин містить клітку з отвором для фіксації хвоста та вікно для проведення маніпуляцій, і фіксатор. Клітка має отвір для фіксування шийного відділу тварини та принаймні одне додаткове вікно для проведення маніпуляцій. Дно клітки виконано з можливістю переміщення в горизонтальній площині, а бокові стінки мають відповідні пази. UA 107289 U (54) ПРИСТРІЙ ДЛЯ ФІКСАЦІЇ ДРІБНИХ ЛАБОРАТОРНИХ ТВАРИН UA 107289 U UA 107289 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до експериментальної медицини і біологи та може бути використана для фіксації дрібних лабораторних тварин. Відомий пристрій для фіксації лабораторних тварин в експерименті [Пат. №2284167 Росія, МПК A61D3/00. Устройство для фиксации лабораторных животных в эксперименте / Брусенцов Н.А., Брусенцова Т.Н. / заявка №2005114728/13. Заявл. 16.05.2005. Опубл. 27.09.2006. Бюл. №27, 2006], який містить циліндричну капсулу, фіксатор циліндричної форми, розташований усередині капсули, що має в головній частині конусоподібні ґрати для доступу повітря, муфту із завантажувальною лійкою, кільце, засувку, що закриває вхід в капсулу, і кріплення. Недоліком є те, що цей пристрій дозволяє виконувати тільки нашкірні аплікації з підігрівом хвоста тварини та може спричиняти порушення фізіологічного стану тварини і створювати для неї стресові умови. Спільними ознаками з рішенням, що заявляється, є наявність клітки з отвором для фіксації хвоста та фіксатора. Відомий пристрій для фіксації дрібних лабораторних тварин [Пат. №2461368 Росія, МПК A61D3/00. Устройство для фиксации мелких лабораторных животных / Гафаров Т.У., Еникеев Д.А., Хисматуллина З.Р. / заявка №2011117150/13. Заявл. 28.04.2011. Опубл. 20.09.2012. Бюл. № 26, 2012] для маніпуляцій із дорсальною або вентральною частинами тіла дрібних лабораторних тварин та введення їх у інгаляційний наркоз, що містить ємність, виконану у вигляді пляшки об'ємом 0,375-0,5 літра, у якій циркулярно по поперечному перерізу пляшки на 4/5 його периметру на відстані 4-5 см від дна виконаний розріз, який відкривається при відгинанні дна, та завантажувальний отвір для тварини. Недоліками цього пристрою є те, що така конструкція дозволяє проводити маніпуляції тільки із дорсальною або вентральною частинами тіла лабораторних тварин, необхідність здійснення інгаляційного наркозу, недостатньо надійна фіксація, що може призвести до травмування тварини та створення стресових умов для лабораторної тварини. Ознаками, спільними з корисною моделлю є наявність клітки з отвором для фіксації хвоста та вікна для маніпуляцій, і фіксатора. В основу корисної моделі поставлена задача розробити спосіб фіксації дрібних лабораторних тварин, який шляхом використання клітки з вікнами для маніпуляцій та отворами і фіксатора дозволяє надійно фіксувати шийний відділ та хвіст тварини, проводити швидкі маніпуляції без використання наркозу в дорсальній та вентральній поверхнях. Суттєвими ознаками рішення, що заявляється, є наявність: - клітки, дно якої виконано з можливістю переміщення у горизонтальній площині, а бокові стінки мають відповідні пази та отвори для фіксування шийного відділу, хвоста тварини і вікна для проведення маніпуляцій; - фіксатора. Відмінними від прототипу ознаками є те, що клітка має отвір для фіксування шийного відділу тварини та щонайменш одне додаткове вікно для проведення маніпуляцій, дно клітки виконано з можливістю переміщення в горизонтальній площині, а бокові стінки мають відповідні пази. На фіг. 1 зображено схему заявленого пристрою. На фіг. 2 зображено вигляд пристрою з боку. На фіг. 3 зображено вигляд пристрою зверху. На фіг. 4, 5, 6, 7, 8 зображено пристрій у робочому стані. На фіг. 9 наведено процес здійснення гірудотерапії щуру. Пристрій складається з клітки 1, у бокових стінках якої виконано горизонтальні пази 2, для забезпечення можливості переміщення дна, на передній стінці є отвір 3 для фіксації шиї тварини, на задній стінці виконаний отвір 4 для фіксації хвоста, клітка має вікна 5 для проведення маніпуляцій, та фіксатора 6. Пристрій дозволяє виконувати постановку медичної п'явки, внутрішньочеревні та підшкірні ін'єкції, нашкірні та інші маніпуляції одночасно на вентральній та дорсальній частинах тіла тварини. Пристрій працює так: До початку роботи витягують дно з пазів 2 клітки 1. Верхньою частиною клітки 1 накривають тварину так, щоб її голова та хвіст знаходилися ззовні, вставляють дно у пази 2 та закривають клітку 1, потім за допомогою фіксатора 6 фіксують дно клітки 1 для попередження зсуву дна і укусів тварини. Після деяких спроб звільнитися від фіксації тварина заспокоюється, її стан повертається до норми і можна проводити маніпуляції через вікна 5 на будь-яких частинах тіла тварини. Пристрій для фіксації щурів був виконаний з фанери та дошки, з урахуванням розмірів тварини вагою 200-350 гр. 1 UA 107289 U 5 Пристрій показав високу ефективність, зручність та надійність при фіксації лабораторних тварин. За його допомогою можна проводити внутрішньочеревні та підшкірні ін'єкції, здійснювати постановку медичної п'явки. Пристрій дозволяє досліджувати тварину як під наркозом, так і без використання наркозу для отримання більш чистих даних експерименту. Пристрій може використовуватися для фіксації пацюків, мишей, хом'яків, мурчаків та інших дрібних лабораторних тварин. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для фіксації дрібних лабораторних тварин, що містить клітку з отвором для фіксації хвоста та вікно для проведення маніпуляцій, і фіксатор, який відрізняється тим, що клітка має отвір для фіксування шийного відділу тварини та принаймні одне додаткове вікно для проведення маніпуляцій, дно клітки виконано з можливістю переміщення в горизонтальній площині, а бокові стінки мають відповідні пази. 2 UA 107289 U 3 UA 107289 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
