Набір для вишивання

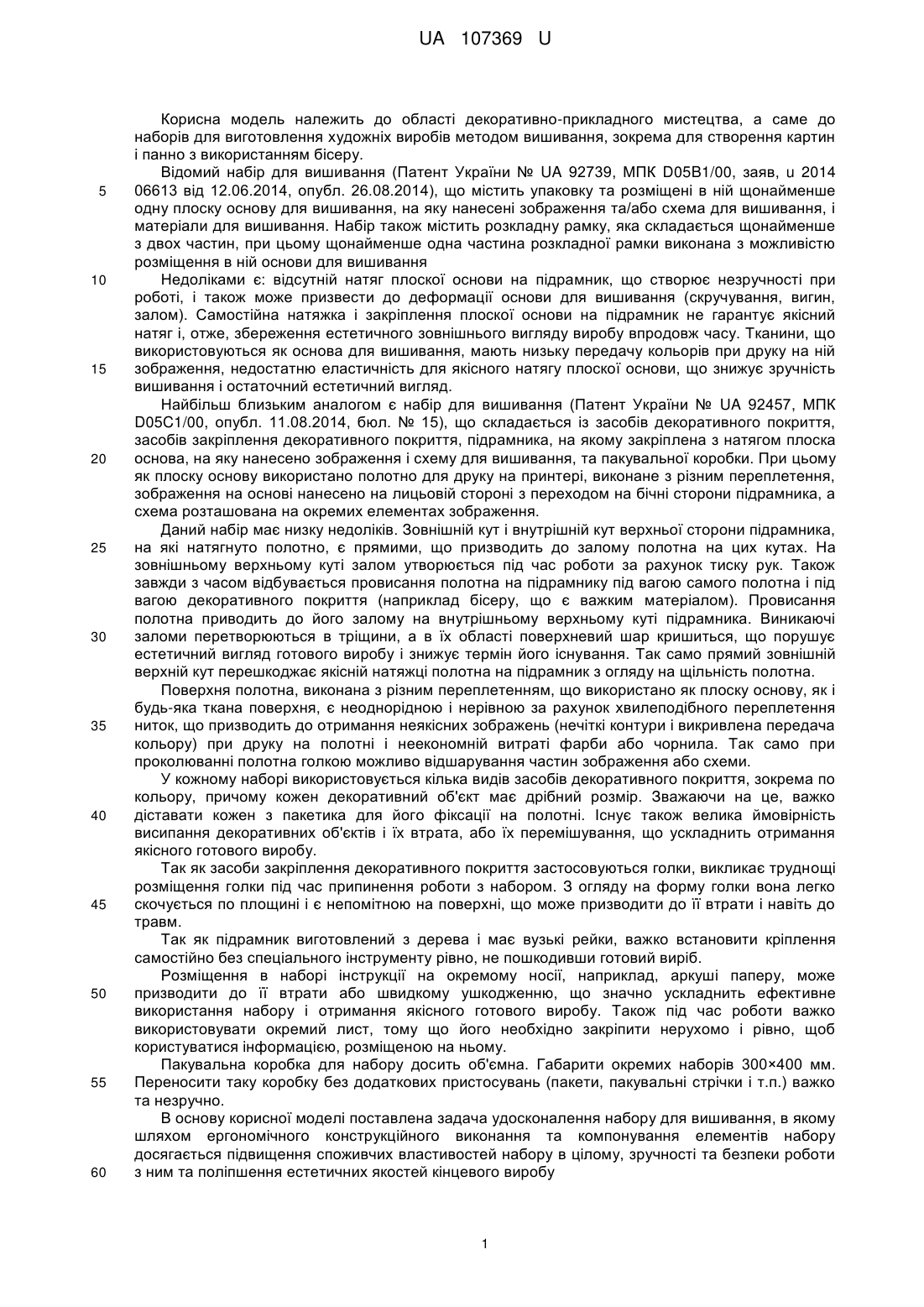

Реферат: UA 107369 U UA 107369 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області декоративно-прикладного мистецтва, а саме до наборів для виготовлення художніх виробів методом вишивання, зокрема для створення картин і панно з використанням бісеру. Відомий набір для вишивання (Патент України № UA 92739, МПК D05B1/00, заяв, u 2014 06613 від 12.06.2014, опубл. 26.08.2014), що містить упаковку та розміщені в ній щонайменше одну плоску основу для вишивання, на яку нанесені зображення та/або схема для вишивання, і матеріали для вишивання. Набір також містить розкладну рамку, яка складається щонайменше з двох частин, при цьому щонайменше одна частина розкладної рамки виконана з можливістю розміщення в ній основи для вишивання Недоліками є: відсутній натяг плоскої основи на підрамник, що створює незручності при роботі, і також може призвести до деформації основи для вишивання (скручування, вигин, залом). Самостійна натяжка і закріплення плоскої основи на підрамник не гарантує якісний натяг і, отже, збереження естетичного зовнішнього вигляду виробу впродовж часу. Тканини, що використовуються як основа для вишивання, мають низьку передачу кольорів при друку на ній зображення, недостатню еластичність для якісного натягу плоскої основи, що знижує зручність вишивання і остаточний естетичний вигляд. Найбільш близьким аналогом є набір для вишивання (Патент України № UA 92457, МПК D05C1/00, опубл. 11.08.2014, бюл. № 15), що складається із засобів декоративного покриття, засобів закріплення декоративного покриття, підрамника, на якому закріплена з натягом плоска основа, на яку нанесено зображення і схему для вишивання, та пакувальної коробки. При цьому як плоску основу використано полотно для друку на принтері, виконане з різним переплетення, зображення на основі нанесено на лицьовій стороні з переходом на бічні сторони підрамника, а схема розташована на окремих елементах зображення. Даний набір має низку недоліків. Зовнішній кут і внутрішній кут верхньої сторони підрамника, на які натягнуто полотно, є прямими, що призводить до залому полотна на цих кутах. На зовнішньому верхньому куті залом утворюється під час роботи за рахунок тиску рук. Також завжди з часом відбувається провисання полотна на підрамнику під вагою самого полотна і під вагою декоративного покриття (наприклад бісеру, що є важким матеріалом). Провисання полотна приводить до його залому на внутрішньому верхньому куті підрамника. Виникаючі заломи перетворюються в тріщини, а в їх області поверхневий шар кришиться, що порушує естетичний вигляд готового виробу і знижує термін його існування. Так само прямий зовнішній верхній кут перешкоджає якісній натяжці полотна на підрамник з огляду на щільність полотна. Поверхня полотна, виконана з різним переплетенням, що використано як плоску основу, як і будь-яка ткана поверхня, є неоднорідною і нерівною за рахунок хвилеподібного переплетення ниток, що призводить до отримання неякісних зображень (нечіткі контури і викривлена передача кольору) при друку на полотні і неекономній витраті фарби або чорнила. Так само при проколюванні полотна голкою можливо відшарування частин зображення або схеми. У кожному наборі використовується кілька видів засобів декоративного покриття, зокрема по кольору, причому кожен декоративний об'єкт має дрібний розмір. Зважаючи на це, важко діставати кожен з пакетика для його фіксації на полотні. Існує також велика ймовірність висипання декоративних об'єктів і їх втрата, або їх перемішування, що ускладнить отримання якісного готового виробу. Так як засоби закріплення декоративного покриття застосовуються голки, викликає труднощі розміщення голки під час припинення роботи з набором. З огляду на форму голки вона легко скочується по площині і є непомітною на поверхні, що може призводити до її втрати і навіть до травм. Так як підрамник виготовлений з дерева і має вузькі рейки, важко встановити кріплення самостійно без спеціального інструменту рівно, не пошкодивши готовий виріб. Розміщення в наборі інструкції на окремому носії, наприклад, аркуші паперу, може призводити до її втрати або швидкому ушкодженню, що значно ускладнить ефективне використання набору і отримання якісного готового виробу. Також під час роботи важко використовувати окремий лист, тому що його необхідно закріпити нерухомо і рівно, щоб користуватися інформацією, розміщеною на ньому. Пакувальна коробка для набору досить об'ємна. Габарити окремих наборів 300×400 мм. Переносити таку коробку без додаткових пристосувань (пакети, пакувальні стрічки і т.п.) важко та незручно. В основу корисної моделі поставлена задача удосконалення набору для вишивання, в якому шляхом ергономічного конструкційного виконання та компонування елементів набору досягається підвищення споживчих властивостей набору в цілому, зручності та безпеки роботи з ним та поліпшення естетичних якостей кінцевого виробу 1 UA 107369 U 5 10 15 20 25 30 35 40 45 50 55 60 Поставлена задача вирішується тим, що набір для вишивання, що складається із засобів декоративного покриття, засобів закріплення декоративного покриття, підрамника, на якому закріплена з натягом плоска основа, на яку нанесено зображення і схему для вишивання, та пакувальної коробки, згідно з корисною моделлю, додатково містить лоток для розміщення та сортування засобів декоративного покриття, який містить щонайменше одну фігурну порожнину, при тому верхня сторона підрамника і прилеглі верхній внутрішній і верхній зовнішній кути виконані округленими з відповідними радіусами заокруглення, як плоску основу використано спеціально оброблене для живопису бавовняне полотно. Як засоби декоративного покриття містить пришивні елементи, наприклад бісер. Як засоби закріплення декоративного покриття містить швацькі інструменти, наприклад бісерні голки Також набір для вишивання додатково містить гольницю. На нижній стороні підрамника встановлено елемент кріплення на площині. Пакувальна коробка оснащена ручкою для транспортування На поверхнях коробки розміщена інструкція та зображення готового виробу Верхня сторона підрамника з прилеглими верхнім внутрішнім і верхнім зовнішнім кутами виконана округленою з відповідними радіусами заокруглення, що надає можливість більш якісному натягу полотна на підрамник і запобігає появі заломів на полотні у місцях його прилягання до верхніх кутів підрамника та передчасному провисанню полотна на підрамнику. Розміри трьох радіусів заокруглення обчислені відповідно отримання найбільш ефективної форми профілю підрамника для досягнення описаного вище ефекту. Завдяки використанню в наборі як плоскої основи натурального бавовняного полотна, спеціально обробленого для живопису (поґрунтована акрилової емульсією), забезпечується достатня еластичність для якісної натяжки на підрамник без обсипання країв готового виробу і запобігання передчасному провисанню полотна на підрамнику. Так як полотно за рахунок спеціальної обробки має більш однорідну і гладку поверхню, допускається будь-яка додаткова робота з декорування - малювання фарбами (акрил, лаки з ефектом об'єму), вишивання нитками, бісером, намистинами та ін., аплікація будь-якими придатними матеріалами, а також друк на полотні будь-яким доступним способом - офсет, плотер, штамп, шовкографія, при цьому якість передачі кольору при використанні такого полотна набагато вище, ніж в прототипі, так як фарби і чорнило при друку лягають якісно і економно. Використання в наборі лотка для розміщення та сортуваннях засобів декоративного покриття дозволяє уникнути перемішування декоративних об'єктів по вигляду і кольору, висипання або їх втрату, полегшує взяття окремого об'єкта для фіксації на основі, таким чином полегшуючи роботу з набором. Використання в наборі гольниці підвищує зручність і безпеку при використанні в роботі голки, розміщуючи їх в гольниці під час припинення роботи з набором, що дозволяє уникати втрати голки і можливих через це травм. Завдяки тому, що на нижній стороні підрамника встановлено елемент кріплення відповідно до орієнтації зображення на плоскій основі, готовий виріб можна кріпити на будь-якій площині. Споживачу не треба витрачати час та додаткові зусилля для самостійного встановлення елемента кріплення Комплектуючі набору упаковані в пакувальну коробку, призначену для забезпечення збереження як комплектуючих набору, так і готового виробу при його транспортуванні. Розміщення на зворотному боці коробки інструкція по отриманню готового виробу у вигляді тексту і схем і фотографія готового виробу на передній стороні коробки дозволяють споживачу зручно користуватись інформацією під час роботи і практично уникнути можливості загубити цю інформацію, зберігати для подальшого використання. Оснащення пакувальної коробки набора ручкою дозволяє використовувати коробку для зручного транспортування комплектуючих набору та у подальшому готового виробу. Суть корисної моделі пояснюється кресленням, де представлено поперечний переріз частини підрамника з натягнутою і закріпленої плоскою основою. Набір для вишивання складається із засобів декоративного покриття, в якості яких застосовані (вибрані) пришивні елементи, наприклад, бісер та засобів закріплення декоративного покриття, за які застосовані (вибрані) швацькі інструменти, наприклад бісерні голки, Набор включає також підрамник 1, на якому закріплена з натягом плоска основа 2. При цьому верхня сторона підрамника і прилеглі верхній внутрішній і верхній зовнішній кути, на які натягнуто плоску основу, виконані округленими з відповідними радіусами заокруглення R1 верхньої сторони 3, R2 верхнього внутрішнього кута 4, R3 верхнього зовнішнього кута 5. 2 UA 107369 U 5 10 15 20 25 30 35 40 45 50 Заокруглення виконуються спеціально виготовленою фрезою із точно обчисленими розмірами радіусів заокруглення. Плоска основа являє собою спеціально оброблене акрилової емульсією для живопису бавовняне полотно, на лицьову сторону якого нанесено зображення у вигляді, наприклад, картини, фотографії, ілюстрації, і схему для вишивання поверх зображення, у вигляді круглих та овальних позначень, що вказують порядок фіксації пришивних елементів на основу. Основа закріплена з натягом на підрамник галерейним способом, так щоб на бокових сторонах відобразити візуалізацію багета або рамки. На нижній поверхні підрамника встановлено елемент кріплення готового виробу на площині. Всі комплектуючі розсортовані і упаковані в індивідуальні пакетики, зокрема швацькі інструменти, лист специфікації, пришивні елементи за номерами та кольоровою гамою відповідно специфікації, лоток для розміщення та сортування засобів декоративного покриття та гольниця. Підрамник із закріпленою плоскою основою упакований в термоусадочну плівку. Комплектуючі можуть бути укладені в порожнині підрамника під натягнутою плоскою основою або поруч в пакувальній коробці. На лицьовій стороні пакувальної коробки розміщено зображення готового виробу, а на задній - опис набору і інструкція по отриманню готового виробу у вигляді інформаційних текстів та схематичних зображень. Також пакувальна коробка обладнана ручкою для транспортування. Корисну модель використовують наступним чином. Підрамник із закріпленою на ньому з натягом плоскою основою дістають з пакувальної коробки. Знімають термоусадочну плівку. Засоби декоративного покриття, зокрема пришивні елементи, достають з пакетиків відповідно їх номерам у специфікації та їх кольору у специфікації та позначень на схемі і розміщують в бажаній кількості в ємностях лотка для розміщення та сортування засобів декоративного покриття. Використовуючи підрамник як п'яльця, фіксують окремі пришивні елементи засобами закріплення декоративного покриття, зокрема швацькими інструментами та нитками відповідно схемі, нанесеної на плоску основу поверх зображення, яка складається з послідовності різних графічних елементів (кружечків або овалів), що вказують спосіб і напрямок фіксації. При цьому для безпечної роботи використовують наперсток та під час припинення роботи гольницю. Для досягання ефекту максимально акуратної та якісної роботи використовують інструкцію та зображення готового виробу, розміщені на сторонах пакувальної коробки. По завершенні фіксації засобів декоративного покриття поверхню основи обробляють спеціальним глянцевим лаком. Готовий виріб за допомоги елемента кріплення на нижній поверхні підрамника кріплять на будь-яку площину. При необхідності перевезення або зберігання готового виробу його розміщують у пакувальну коробку, оснащену ручкою для транспортування Набор для вишивання складається із картини розміром 300×400 мм, зображення якої, що включає схему вишивання, надруковану за допомогою пігментного друку водними чорнилами на попередньо обробленому акрилової емульсією полотні з натуральної бавовни щільністю 350 гр/кв.м, закріпленому з натягом скобами типу "А" на підрамнику розміром 298×398×15 мм, верхня сторона якого і прилеглі верхній внутрішній і верхній зовнішній кути виконані заокругленими. На нижній поверхні підрамника встановлено підвіс. Набор містить лист специфікації, дві голки для вишивання бісером, гольницю, лоток розміщення та сортування бісеру, десять пронумерованих пакетиків з бісером, розфасованих за кольоровою гамою. Номери пакетиків відповідають порядковому номеру в специфікації, а колір бісеру - кольору у специфікації та позначенням на схемі вишивання. Всі комплектуючі укладені в порожнину підрамника під натягнутим полотном, упаковані в термоусадочну плівку і розміщені в пакувальній коробці із зображенням готового виробу та інструкцією, оснащену ручкою для транспортування Таким чином дана корисна модель дозволяє підвищити споживчі властивості набору в цілому, зручність та безпеку роботи з ним та поліпшити естетичні якості готового виробу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 1. Набір для вишивання, що складається із засобів декоративного покриття, засобів закріплення декоративного покриття, підрамника, на якому закріплена з натягом плоска основа, на яку нанесено зображення і схему для вишивання, та пакувальної коробки, який відрізняється тим, що додатково містить лоток для розміщення та сортування засобів декоративного покриття, який містить щонайменше одну фігурну порожнину, при тому верхня сторона підрамника і прилеглі верхній внутрішній і верхній зовнішній кути виконані округленими з відповідними 3 UA 107369 U 5 10 радіусами заокруглення, як плоску основу використано спеціально оброблене для живопису бавовняне полотно. 2. Набір за п. 1, який відрізняється тим, що як засоби декоративного покриття містить пришивні елементи, наприклад бісер. 3. Набір за п. 1, який відрізняється тим, що як засоби закріплення декоративного покриття містить швацькі інструменти, наприклад бісерні голки. 4. Набір за п. 1, який відрізняється тим, що також набір для вишивання додатково містить гольницю. 5. Набір за п. 1, який відрізняється тим, що на нижній стороні підрамника встановлено елемент кріплення на площині. 6. Набір за п. 1, який відрізняється тим, що пакувальна коробка оснащена ручкою для транспортування. 7. Набір за п. 1, який відрізняється тим, що на поверхнях коробки розміщена інструкція та зображення готового виробу. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
