Будівельний модульний блок “тессеракт”

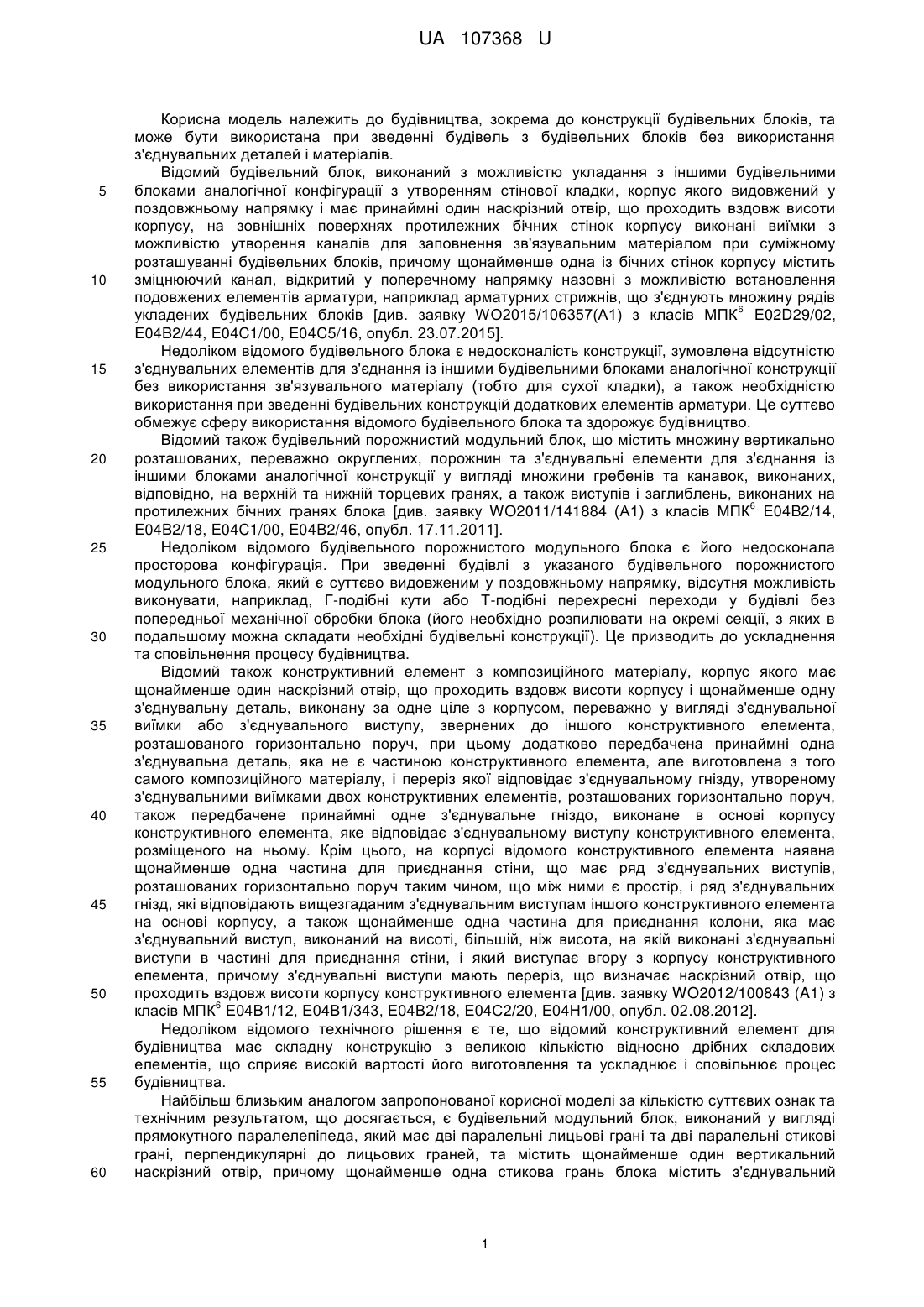

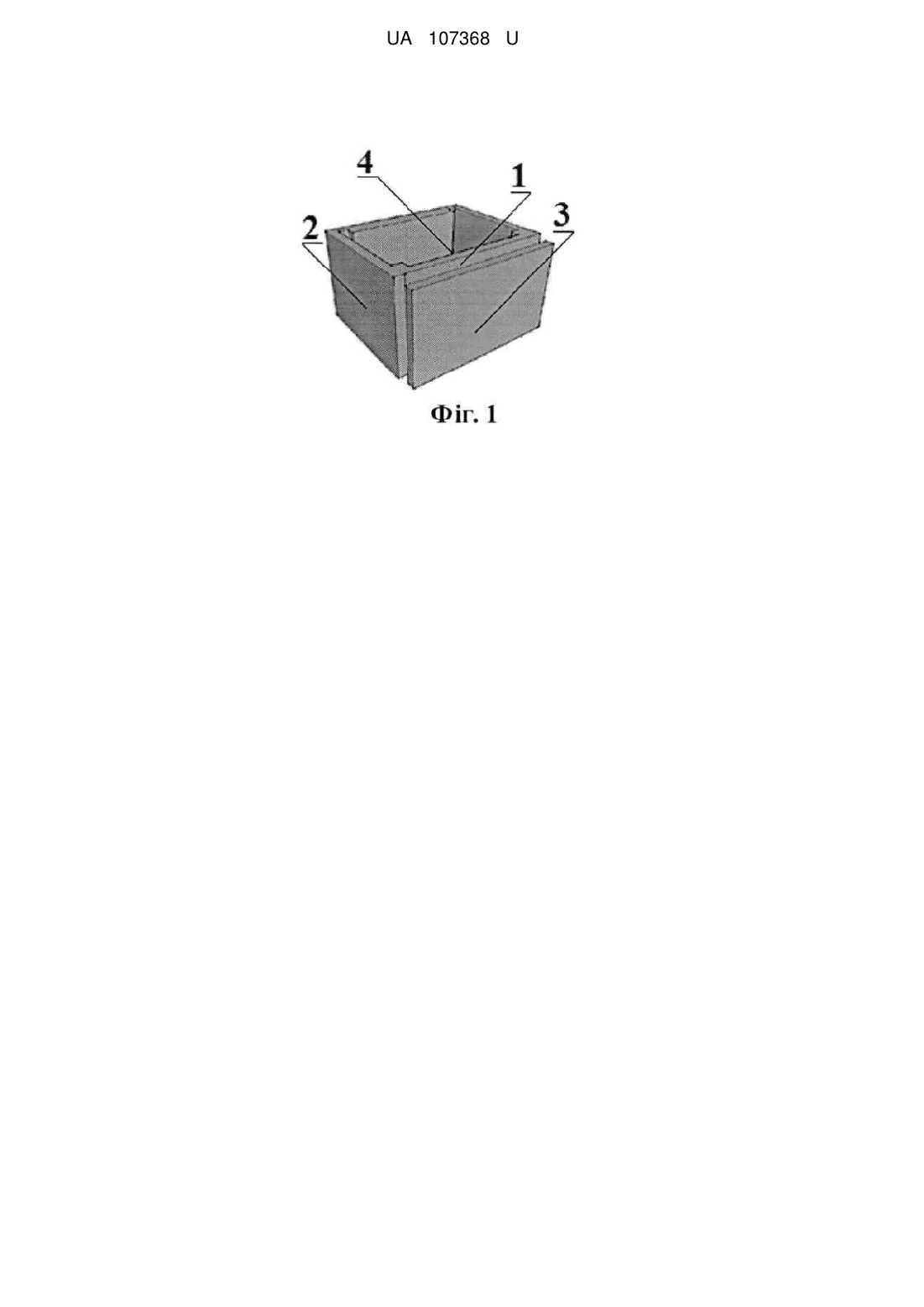

Реферат: Будівельний модульний блок виконаний у вигляді прямокутного паралелепіпеда, містить дві паралельні лицьові грані і дві паралельні стикові грані, перпендикулярні до лицьових граней, та містить щонайменше один вертикальний наскрізний отвір. Лицьові грані мають лицьові накладки товщиною d, виконані за одне ціле з лицьовими гранями і симетрично зміщені з обох боків вниз на відстань, що дорівнює товщині d, відносно верхніх горизонтальних країв лицьових граней, та вбік на відстань, що дорівнює товщині d, відносно бічних вертикальних країв лицьових граней. Вертикальний наскрізний отвір виконаний із можливістю входження у нього іншого будівельного модульного блока аналогічної конструкції із можливістю його вертикального розташування та утримання при спиранні на горизонтальну поверхню у вертикальному положенні при горизонтальному розташуванні будівельного модульного блока. Будівельний модульний блок виконаний із можливістю виконання щонайменше одного такого вертикального наскрізного отвору. UA 107368 U (12) UA 107368 U UA 107368 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до будівництва, зокрема до конструкції будівельних блоків, та може бути використана при зведенні будівель з будівельних блоків без використання з'єднувальних деталей і матеріалів. Відомий будівельний блок, виконаний з можливістю укладання з іншими будівельними блоками аналогічної конфігурації з утворенням стінової кладки, корпус якого видовжений у поздовжньому напрямку і має принаймні один наскрізний отвір, що проходить вздовж висоти корпусу, на зовнішніх поверхнях протилежних бічних стінок корпусу виконані виїмки з можливістю утворення каналів для заповнення зв'язувальним матеріалом при суміжному розташуванні будівельних блоків, причому щонайменше одна із бічних стінок корпусу містить зміцнюючий канал, відкритий у поперечному напрямку назовні з можливістю встановлення подовжених елементів арматури, наприклад арматурних стрижнів, що з'єднують множину рядів 6 укладених будівельних блоків [див. заявку WO2015/106357(A1) з класів МПК E02D29/02, E04B2/44, E04C1/00, E04C5/16, опубл. 23.07.2015]. Недоліком відомого будівельного блока є недосконалість конструкції, зумовлена відсутністю з'єднувальних елементів для з'єднання із іншими будівельними блоками аналогічної конструкції без використання зв'язувального матеріалу (тобто для сухої кладки), а також необхідністю використання при зведенні будівельних конструкцій додаткових елементів арматури. Це суттєво обмежує сферу використання відомого будівельного блока та здорожує будівництво. Відомий також будівельний порожнистий модульний блок, що містить множину вертикально розташованих, переважно округлених, порожнин та з'єднувальні елементи для з'єднання із іншими блоками аналогічної конструкції у вигляді множини гребенів та канавок, виконаних, відповідно, на верхній та нижній торцевих гранях, а також виступів і заглиблень, виконаних на 6 протилежних бічних гранях блока [див. заявку WO2011/141884 (A1) з класів МПК E04B2/14, E04B2/18, E04C1/00, E04B2/46, опубл. 17.11.2011]. Недоліком відомого будівельного порожнистого модульного блока є його недосконала просторова конфігурація. При зведенні будівлі з указаного будівельного порожнистого модульного блока, який є суттєво видовженим у поздовжньому напрямку, відсутня можливість виконувати, наприклад, Г-подібні кути або Т-подібні перехресні переходи у будівлі без попередньої механічної обробки блока (його необхідно розпилювати на окремі секції, з яких в подальшому можна складати необхідні будівельні конструкції). Це призводить до ускладнення та сповільнення процесу будівництва. Відомий також конструктивний елемент з композиційного матеріалу, корпус якого має щонайменше один наскрізний отвір, що проходить вздовж висоти корпусу і щонайменше одну з'єднувальну деталь, виконану за одне ціле з корпусом, переважно у вигляді з'єднувальної виїмки або з'єднувального виступу, звернених до іншого конструктивного елемента, розташованого горизонтально поруч, при цьому додатково передбачена принаймні одна з'єднувальна деталь, яка не є частиною конструктивного елемента, але виготовлена з того самого композиційного матеріалу, і переріз якої відповідає з'єднувальному гнізду, утвореному з'єднувальними виїмками двох конструктивних елементів, розташованих горизонтально поруч, також передбачене принаймні одне з'єднувальне гніздо, виконане в основі корпусу конструктивного елемента, яке відповідає з'єднувальному виступу конструктивного елемента, розміщеного на ньому. Крім цього, на корпусі відомого конструктивного елемента наявна щонайменше одна частина для приєднання стіни, що має ряд з'єднувальних виступів, розташованих горизонтально поруч таким чином, що між ними є простір, і ряд з'єднувальних гнізд, які відповідають вищезгаданим з'єднувальним виступам іншого конструктивного елемента на основі корпусу, а також щонайменше одна частина для приєднання колони, яка має з'єднувальний виступ, виконаний на висоті, більшій, ніж висота, на якій виконані з'єднувальні виступи в частині для приєднання стіни, і який виступає вгору з корпусу конструктивного елемента, причому з'єднувальні виступи мають переріз, що визначає наскрізний отвір, що проходить вздовж висоти корпусу конструктивного елемента [див. заявку WO2012/100843 (A1) з 6 класів МПК E04B1/12, E04B1/343, E04B2/18, E04C2/20, E04H1/00, опубл. 02.08.2012]. Недоліком відомого технічного рішення є те, що відомий конструктивний елемент для будівництва має складну конструкцію з великою кількістю відносно дрібних складових елементів, що сприяє високій вартості його виготовлення та ускладнює і сповільнює процес будівництва. Найбільш близьким аналогом запропонованої корисної моделі за кількістю суттєвих ознак та технічним результатом, що досягається, є будівельний модульний блок, виконаний у вигляді прямокутного паралелепіпеда, який має дві паралельні лицьові грані та дві паралельні стикові грані, перпендикулярні до лицьових граней, та містить щонайменше один вертикальний наскрізний отвір, причому щонайменше одна стикова грань блока містить з'єднувальний 1 UA 107368 U 5 10 15 20 25 30 35 40 45 50 55 60 елемент для з'єднання з іншим будівельним модульним блоком аналогічної конструкції за допомогою кріпильного елемента, з'єднувальний елемент виконаний у вигляді вертикального наскрізного каналу, який у поперечному перерізі є ширшим на деякій відстані від зовнішньої поверхні стикової грані, порівняно із його шириною на зовнішній поверхні вказаної стикової грані, з можливістю розташування у його порожнині секції кріпильного елемента, переріз якого відповідає перерізам двох вертикальних наскрізних каналів, відповідно, двох суміжно розташованих будівельних модульних блоків [див. патент US6189282 (B1) з класів МПК E04B2/14; E04B2/02, опубл. 20.02.2001]. Спільними ознаками відомого технічного рішення та рішення, що заявляється, є те, що обидві конструкції будівельного модульного блока виконані у вигляді прямокутного паралелепіпеда, який має дві паралельні лицьові грані та дві паралельні стикові грані, перпендикулярні до лицьових граней, та містить щонайменше один вертикальний наскрізний отвір. Проте відома конструкція містить ряд конструктивних відмінностей, які заважають отриманню технічного результату, передбаченого об'єктом корисної моделі, що заявляється. Недоліками відомого будівельного модульного блока є складність конструкції та обмежена функціональність. Вказані недоліки полягають у відсутності можливості з'єднувати будівельні модульні блоки відомої конструкції безпосередньо один з одним без застосування додаткових з'єднувальних деталей та отримувати при цьому жорсткі будівельні споруди. Зокрема, для з'єднання будівельного модульного блока з іншими будівельними модульними блоками аналогічної конструкції необхідне використання кріпильних елементів визначеної просторової конфігурації, спеціально виготовлених з пластику чи сталі, а конструкція самого будівельного модульного блока при цьому ускладнена з'єднувальними елементами (вертикальними наскрізними каналами), виконаними переважно на стикових гранях, порожнинами яких безпосередньо утримуються вказані кріпильні елементи при суміжному розташуванні у кладці будівельних модульних блоків. Це сприяє підвищенню собівартості будівництва, а також ускладненню та сповільненню будівельних робіт. В основу корисної моделі поставлена задача створення конструкції будівельного модульного блока, яка б забезпечувала швидке будівництво споруд невисокої вартості та високої стійкості без застосування додаткових з'єднувальних деталей та матеріалів. Поставлена задача вирішується тим, що у будівельному модульному блоці, виконаному у вигляді прямокутного паралелепіпеда, який має дві паралельні лицьові грані і дві паралельні стикові грані, перпендикулярні до лицьових граней, та містить щонайменше один вертикальний наскрізний отвір, згідно з корисною моделлю, лицьові грані мають лицьові накладки товщиною d, виконані за одне ціле з лицьовими гранями і симетрично зміщені з обох боків вниз на відстань, що дорівнює товщині d, відносно верхніх горизонтальних країв лицьових граней, та вбік на відстань, що дорівнює товщині d, відносно бічних вертикальних країв лицьових граней, при цьому вертикальний наскрізний отвір виконаний із можливістю входження у нього іншого будівельного модульного блока аналогічної конструкції із можливістю його вертикального розташування та утримання при спиранні на горизонтальну поверхню у вертикальному положенні при горизонтальному розташуванні будівельного модульного блока, а будівельний модульний блок виконаний із можливістю виконання щонайменше одного такого вертикального наскрізного отвору. Згідно з корисною моделлю довжина вертикального наскрізного отвору виконана більшою за ширину будівельного модульного блока, а ширина вертикального наскрізного отвору виконана більшою за висоту будівельного модульного блока з можливістю розташування у вертикальному наскрізному отворі будівельного модульного блока, укладеного в ряд кладки, іншого будівельного модульного блока аналогічної конструкції, встановленого вертикально відносно площини кладки, з мінімальними зазорами відносно внутрішньої поверхні вертикального наскрізного отвору. Крім цього, у одному із можливих варіантів реалізації корисної моделі, згідно з корисною моделлю, форма вертикального наскрізного отвору відповідає формі зовнішнього контуру поперечного перерізу будівельного модульного блока. Згідно з корисною моделлю, у іншому можливому варіанті реалізації корисної моделі форма вертикального наскрізного отвору є прямокутною. Згідно з корисною моделлю, у одному із можливих варіантів реалізації корисної моделі будівельний модульний блок має видовжену конфігурацію та при цьому містить щонайменше два вертикальних наскрізних отвори. Згідно з корисною моделлю, у іншому можливому варіанті реалізації корисної моделі будівельний модульний блок має Г-подібну конфігурацію та при цьому містить щонайменше три вертикальних наскрізних отвори. 2 UA 107368 U 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з корисною моделлю, форма щонайменше одного з вертикальних наскрізних отворів, переважно розташованого у кутовій ділянці Г-подібного будівельного модульного блока, є фігурною. Згідно з корисною моделлю, у іншому можливому варіанті реалізації корисної моделі будівельний модульний блок має Т-подібну конфігурацію та при цьому містить щонайменше чотири вертикальних наскрізних отвори. При цьому, згідно з корисною моделлю, будівельний модульний блок виконаний з можливістю з'єднання по горизонталі та/або по вертикалі із щонайменше одним будівельним модульним блоком аналогічної конструкції з'єднаннями шип-паз, утвореними за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней. Також, згідно з корисною моделлю, у одному із можливих варіантів реалізації корисної моделі будівельний модульний блок виконаний з можливістю з'єднання по горизонталі та/або по вертикалі із щонайменше одним будівельним елементом будь-якої відомої конструкції, що містить елементи з'єднання шип-паз, відповідні елементам з'єднань шип-паз, утвореним за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней. Перелічені ознаки запропонованого технічного рішення є суттєвими ознаками корисної моделі, що заявляється, а їх сукупність забезпечує досягнення очікуваного технічного результату - забезпечення можливості з'єднувати будівельні модульні блоки між собою без застосування з'єднувальних деталей та матеріалів з отриманням жорстких будівельних конструкцій підвищеної стійкості, а також збільшення швидкості та зниження собівартості будівництва. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються, та технічним результатом полягає в наступному. Конструктивне рішення будівельного модульного блока "Тессеракт", яке полягає у виконанні лицьових граней за одне ціле з лицьовими накладками товщиною d, симетрично зміщеними з обох боків вниз на відстань, що дорівнює товщині d, відносно верхніх горизонтальних країв лицьових граней, та вбік на відстань, що дорівнює товщині d, відносно бічних вертикальних країв лицьових граней, забезпечує можливість з'єднання будівельних модульних блоків між собою без застосування жодних додаткових з'єднувальних деталей та отримання при цьому жорстких будівельних конструкцій. Зокрема, будівельний модульний блок "Тессеракт" запропонованої конструкції, на відміну від найбільш близького аналога, може бути з'єднаний по горизонталі та/або по вертикалі із щонайменше одним будівельним модульним блоком аналогічної конструкції з'єднаннями шип-паз, утвореними безпосередньо за рахунок симетричного зміщення вищевказаних лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней. Це дозволяє монтувати, наприклад стінову кладку без використання арматури і з'єднувального (клейового) складу тощо. Також у одному із можливих варіантів реалізації корисної моделі будівельний модульний блок "Тессеракт" може бути з'єднаний по горизонталі та/або по вертикалі із щонайменше одним будівельним елементом будь-якої відомої конструкції, наприклад, перемичкою для оформлення віконних і дверних прорізів, за умови, що вказаний будівельний елемент містить елементи з'єднання шиппаз (тобто шипи або пази), що відповідають елементам з'єднань шип-паз, утвореним за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней (відповідно, пазам або шипам). При цьому завдяки створенню нової конструкції будівельного модульного блока "Тессеракт", що містить рішення, у якому вертикальний наскрізний отвір виконаний із можливістю входження, тобто вставляння, у нього іншого будівельного модульного блока аналогічної конструкції із можливістю його вертикального розташування та утримання при спиранні на горизонтальну поверхню у вертикальному положенні при горизонтальному розташуванні будівельного модульного блока, а будівельний модульний блок виконаний із можливістю виконання щонайменше одного такого вертикального наскрізного отвору, при цьому довжина вертикального наскрізного отвору виконана більшою за ширину будівельного модульного блока, а ширина вертикального наскрізного отвору виконана більшою за висоту будівельного модульного блока настільки, що забезпечує можливість розташування у вертикальному наскрізному отворі будівельного модульного блока, укладеного в ряд кладки, іншого будівельного модульного блока аналогічної конструкції, встановленого вертикально відносно площини кладки, з мінімальними зазорами відносно внутрішньої поверхні вертикального наскрізного отвору, досягається суттєве підвищення жорсткості конструкції кладки з будівельних модульних блоків одночасно у поздовжньому та у поперечному напрямках та підвищення 3 UA 107368 U 5 10 15 20 25 30 35 40 45 50 55 60 стійкості стін або споруд, виконаних із використанням заявленого технічного рішення. При монтуванні кладки забезпечується можливість вставляти у один горизонтально орієнтований будівельний модульний блок, в якому постільні грані розташовані горизонтально, інший будівельний модульний блок аналогічної конструкції, орієнтований вертикально, в якому стикові грані є паралельними постільним граням горизонтально орієнтованого будівельного модульного блока. Для цього у різних можливих варіантах виконання корисної моделі форма вертикального наскрізного отвору відповідає формі зовнішнього контуру поперечного перерізу будівельного модульного блока або є прямокутною, при цьому розміри вертикального наскрізного отвору у обох випадках є більшими за розміри поперечного перерізу будівельного модульного блока настільки, щоб забезпечити входження одного заявленого будівельного модульного блока в отвір іншого заявленого будівельного модульного блока, стійке утримання при розташуванні перпендикулярно один одному на горизонтальній поверхні із обмеженням руху. В результаті цього забезпечується належна міцність, стійкість кладки та, відповідно, стійкість і надійність спорудженої будівлі, навіть в умовах сейсмічної активності. При цьому також суттєво підвищується швидкість будівництва та забезпечується легкість виконання будівельних робіт (монтувати кладку з будівельних модульних блоків "Тессеракт" можуть робітники без спеціальної кваліфікації). Удосконалена конструкція запропонованого будівельного модульного блока "Тессеракт" може містити необмежену кількість вертикальних наскрізних отворів, залежно від габаритних розмірів блока. При цьому забезпечена можливість виконувати різноманітні просторові конфігурацій будівельних модульних блоків "Тессеракт", залежно від потреб будівництва, зокрема видовжену, Г-подібну, Т-подібну. Це сприяє розширенню функціональних можливостей, порівняно із найбільш близьким аналогом, підвищується швидкість будівництва та забезпечується легкість виконання будівельних робіт. Запропонований будівельний модульний блок "Тессеракт" може бути виконаний із будь-яких матеріалів, якими можливо відтворити його конструкцію. Зокрема, будівельний модульний блок "Тессеракт" може бути виготовлений наприклад формуванням з будь-якого, переважно композиційного, будівельного матеріалу (бетону, пластику тощо), або наприклад пресуванням у прес-формі переважно порошкоподібних будівельних сумішей. Суть корисної моделі пояснюється в описі, який наведено нижче як необмежувальний приклад, з посиланням на креслення, на яких зображено: на фіг 1 - будівельний модульний блок "Тессеракт", загальний вигляд; на фіг. 2 - будівельний модульний блок "Тессеракт", вигляд зверху; на фіг. 3 - будівельний модульний блок "Тессеракт", вигляд збоку; на фіг. 4 - будівельний модульний блок "Тессеракт" видовженої конфігурації з двома і трьома вертикальними наскрізними отворами, загальний вигляд; на фіг. 5 - будівельний модульний блок "Тессеракт" видовженої конфігурації з двома і трьома вертикальними наскрізними отворами, вигляд зверху; на фіг. 6 - варіанти виконання будівельного модульного блока "Тессеракт" Г-подібної конфігурації, загальний вигляд; на фіг. 7 - варіанти виконання будівельного модульного блока "Тессеракт" Г-подібної конфігурації, вигляд зверху; на фіг. 8 - варіанти виконання будівельного модульного блока "Тессеракт" Т-подібної конфігурації, загальний вигляд; на фіг. 9 - варіанти виконання будівельного модульного блока "Тессеракт" Т-подібної конфігурації, вигляд зверху; на фіг. 10 - з'єднання шип-паз, утворені за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней будівельного модульного блока "Тессеракт"; на фіг. 11 - загальний вигляд одного з можливих виконань будівельного модульного блока "Тессеракт" із співвідношенням розмірів; на фіг. 12 - виконання прямої перемички для з'єднання із будівельним модульним блоком "Тесеракт", загальний вигляд і вигляд збоку; на фіг. 13 - виконання Г-подібної перемички для з'єднання із будівельним модульним блоком "Тессеракт", загальний вигляд; на фіг. 14-19 - принцип спорудження будівельних конструкцій із будівельних модульних блоків "Тессеракт" різноманітних просторових конфігурацій. Запропонований будівельний модульний блок "Тессеракт" (фіг. 1) виконаний у вигляді прямокутного паралелепіпеда, який має дві паралельні лицьові грані 1 і дві паралельні стикові грані 2, перпендикулярні до лицьових граней 1. Лицьові грані 1 мають лицьові накладки 3 4 UA 107368 U 5 10 15 20 25 30 35 40 45 50 55 товщиною d, виконані за одне ціле з лицьовими гранями 1 і симетрично з обох боків зміщені вниз на відстань, що дорівнює товщині d, відносно верхніх горизонтальних країв лицьових граней 1, та вбік на відстань, що дорівнює товщині d, відносно бічних вертикальних країв лицьових граней 1. Будівельний модульний блок "Тессеракт" також містить щонайменше один вертикальний наскрізний отвір 4. Вертикальний наскрізний отвір 4 виконаний із можливістю входження, тобто вставляння, у нього іншого будівельного модульного блока аналогічної конструкції із можливістю його вертикального розташування та утримання при спиранні на горизонтальну поверхню у вертикальному положенні при горизонтальному розташуванні будівельного модульного блока а будівельний модульний блок виконаний із можливістю виконання щонайменше одного такого вертикального наскрізного отвору. При цьому довжина вертикального наскрізного отвору 4 виконана більшою за ширину будівельного модульного блока, а ширина вертикального наскрізного отвору 4 виконана більшою за висоту будівельного модульного блока з можливістю розташування у вертикальному наскрізному отворі 4 будівельного модульного блока, укладеного в ряд кладки, іншого будівельного модульного блока аналогічної конструкції, встановленого вертикально відносно площини кладки, з мінімальними зазорами відносно внутрішньої поверхні вертикального наскрізного отвору 4. Для цього форма вертикального наскрізного отвору 4 відповідає формі зовнішнього контуру поперечного перерізу будівельного модульного блока (фіг. 2, фіг. 3). У іншому можливому варіанті реалізації корисної моделі форма поперечного перерізу вертикального наскрізного отвору може бути прямокутною. У обох варіантах виконання корисної моделі розміри вертикального наскрізного отвору 4 є більшими за розміри поперечного перерізу будівельного модульного блока, переважно на кілька міліметрів, що забезпечує можливість розташування одного будівельного модульного блока в іншому з мінімальними зазорами відносно внутрішньої поверхні вертикального наскрізного отвору 4. Будівельний модульний блок "Тессеракт" може мати видовжену конфігурацію та, відповідно до цього, містити два, три (фіг. 4; фіг. 5) і більше вертикальних наскрізних отворів 4. При цьому будівельний модульний блок виконаний із шириною, яка більше його висоти, та має довжину, яка більше його ширини для можливості виконання вертикального наскрізного отвору 4 із заявленими ознаками та, відповідно, забезпечення необхідної товщини тіла навколо отвору із збереженням міцності заявленого будівельного модульного блока (фіг. 11). Загальна довжина будівельного модульного блока "Тессеракт" при цьому може бути будь-якою, залежно від потреб будівництва. В цілому розміри будівельного модульного блока "Тессеракт" залежать від конструктивних особливостей готових виробів, які необхідно отримати. У іншому можливому варіанті реалізації корисної моделі будівельний модульний блок "Тессеракт" може мати Г-подібну конфігурацію (фіг. 6, фіг. 7) та при цьому містить щонайменше три вертикальних наскрізних отвори 4. Кутовий будівельний модульний блок Г-подібної конфігурації має розмір і форму поперечного перерізу, а також розмір і форму вертикальних наскрізних отворів 4, аналогічні будівельному модульному блока видовженої конфігурації. При цьому Г-подібна конфігурація будівельного модульного блока може бути виконана лівобічною, правобічною, симетричною або асиметричною (видовженою в один бік). Форма поперечного перерізу щонайменше одного з вказаних вертикальних наскрізних отворів 4, переважно розташованого у кутовій ділянці Г-подібного будівельного модульного блока, може бути фігурною (фіг. 6, фіг. 7) У іншому можливому варіанті реалізації корисної моделі будівельний модульний блок "Тессеракт" має Т-подібну конфігурацію (фіг. 8, фіг. 9) та при цьому містить щонайменше чотири вертикальних наскрізних отвори 4. Т-подібний будівельний модульний блок має розмір і форму поперечного перерізу, а також розмір і форму вертикальних наскрізних отворів 4, аналогічні будівельному модульному блока видовженої конфігурації. Т-подібний будівельний модульний блок являє собою, по суті, видовжений блок, в центральній частині якого виконане відгалуження в один бік. З метою зниження загальної ваги фрагмент блока, що знаходиться ліворуч або праворуч від центральної частини блока з вищевказаним відгалуженням, може бути відсічений. Таким чином Т-подібний будівельний модульний блок в цілому стає схожим на Г-подібний, проте відрізняється від нього наявністю виступів 5 на стиковій грані 2, утворених при відсіченні фрагмента блока. Будівельний модульний блок "Тессеракт" будь-якої з вищеописаних конфігурацій виконаний з можливістю з'єднання по горизонталі та/або по вертикалі із щонайменше одним будівельним модульним блоком "Тесеракт" аналогічної або іншої конфігурації з'єднаннями шип-паз, 5 UA 107368 U 5 10 15 20 25 30 35 40 45 50 55 60 утвореними за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней (фіг. 10) У одному із можливих варіантів реалізації корисної моделі будівельний модульний блок "Тессеракт" виконаний з можливістю з'єднання по горизонталі та/або вертикалі із щонайменше одним будівельним елементом будь-якої відомої конструкції, що містить елементи з'єднання шип-паз, відповідні елементам з'єднань шип-паз, утворених за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней. Приклади виконання такого будівельного елемента, а саме перемички для оформлення віконних та дверних прорізів, наведені на фіг. 12 і фіг. 13. Зокрема, вказана перемичка може бути виконана прямою (фіг. 12) або кутовою (фіг. 13) у вигляді жолоба переважно U-подібного поперечного перерізу з дном 6 і стінками 7. У конструкції перемички елементи з'єднання шиппаз, необхідні для з'єднання з елементами з'єднань шип-паз будівельного модульного блока, можуть бути утворені так само як і в конструкції будівельного модульного блока. Дно 6 і стінки 7 товщиною не менше d можуть містити відповідно лицьову накладку 8 і дві лицьові накладки 9, виконані як єдине ціле з дном 6 та стінками 7. При цьому лицьова накладка 8 виконана зі зміщенням вбік відносно короткої бічної сторони дна 6 на відстань, що дорівнює товщині d, а лицьові накладки 9 симетрично зміщені з обох боків вниз на відстань, що дорівнює товщині d, відносно верхніх горизонтальних країв стінок 7, та вбік на відстань, що дорівнює товщині d, відносно бічних вертикальних країв стінок 7. Опис даної конструкції перемички наведений як необмежувальний приклад. Конструкція вказаної перемички, як і будь-якого іншого будівельного елемента, може бути адаптована для з'єднання із будівельним модульним блоком "Тессеракт" будь-яким іншим чином, наприклад шляхом вирізання або фрезерування елементів з'єднання шип-паз, відповідних елементам з'єднань шип-паз будівельного модульного блока "Тессеракт". Всі вищеописані конструкції будівельного модульного блока "Тессеракт" можуть бути виконані у своїй дзеркальній проекції по осям "x-y". Всі вищеописані конструкції будівельного модульного блока "Тессеракт" можуть входити до набору будівельних модульних блоків "Тессеракт". Подальша суть запропонованої корисної моделі пояснюється спільно з найбільш вдалим з практичного погляду, проте не обмежувальним, прикладом її реалізації. Для спорудження будівлі із будівельних модульних блоків "Тессеракт" необхідно використовувати будь-який стандартний фундамент, індивідуально розрахований для вказаної будівлі. Після всіх підготовчих робіт, будівництво починають з укладання першого ряду кладки. Спершу укладають кутовий блок Г-подібної конфігурації, наприклад правобічний, від якого в горизонтальному напрямку укладають блоки видовженої конфігурації, які розташовують горизонтально, тобто - видовженими сторонами по горизонталі, до наступного кута, виконуючи розриви у кладці необхідного розміру, якщо це необхідно для облаштування дверних або віконних прорізів, зазначених у плані будівництва. Другий ряд кладки також починають з укладання кутового блока Г-подібної конфігурації, але іншої спрямованості (лівобічного), для зміщення Т-подібного шва в кладці щонайменше на довжину будівельного модульного блока "Тессеракт" з одним вертикальним наскрізним отвором 4. Таким чином, всі блоки другого ряду будуть зміщені на вказану довжину (фіг. 14). При необхідності, наприклад в особливій місцевості, використовують з'єднувальний матеріал для створення додаткового зміцнювального шару між встановлюваними будівельними модульними блоками. Третій ряд укладають ідентично першому, і так далі до необхідної висоти. У міру зростання висоти кладки, у вертикальні наскрізні отвори 4 укладених будівельних модульних блоків "Тессеракт", що формують її ряди, своєчасно вставляють із вертикальним розташуванням, тобто - із розташуванням видовжених сторін блока по вертикалі, будівельні модульні блоки "Тессеракт" видовженої конфігурації, орієнтовані вертикально. Цим забезпечується жорсткість конструкції кладки як у поздовжньому, так і у поперечному напрямках (фіг. 15). Для перекриття віконних і дверних прорізів використовують перемичку згадуваної конструкції (фіг. 12) та необхідної довжини. Перед укладанням наступного ряду будівельних модульних блоків порожнину даної перемички заливають армованим бетоном. Також вказану перемичку використовують для облаштування бетонного пояса, укладаючи по периметру будівлі прямі перемички, а на кутах, відповідно, кутові (фіг. 16). Додатково принцип спорудження будівельних конструкцій із будівельних модульних блоків "Тессеракт" різноманітних просторових конфігурацій проілюстрований на фіг. 17-19. Порівняльний аналіз вищевказаного технічного рішення з найбільш близьким аналогом показав, що реалізація сукупності суттєвих ознак, які характеризують запропоновану корисну 6 UA 107368 U 5 10 15 20 25 модель, призводить до появи якісно нових технічних властивостей, зокрема таких: - можливість з'єднувати будівельні модульні блоки між собою по горизонталі та/або по вертикалі без застосування з'єднувальних деталей та матеріалів за рахунок з'єднань шип-паз, утворених симетричним зміщенням лицьових накладок, виконаних за одне ціле із лицьовими гранями будівельних модульних блоків, відносно верхніх горизонтальних та бічних вертикальних країв вказаних лицьових граней; - підвищення жорсткості, стійкості конструкції кладки із будівельних модульних блоків одночасно у поздовжньому та у поперечному напрямках, а отже і стійкості та надійності спорудженої будівлі, що досягається за рахунок виконання щонайменше одного вертикального наскрізного отвору з можливістю вертикального розташування у ньому іншого будівельного модульного блока аналогічної конструкції, встановленого на стикову грань; - підвищення швидкості, зниження собівартості будівництва, забезпечення легкості виконання будівельних робіт з цих же причин; - розширення функціональних можливостей за рахунок забезпечення різноманітності просторових конфігурацій будівельних модульних блоків, залежно від потреб будівництва. У відомих джерелах патентної та іншої науково-технічної інформації не виявлено конструкцій будівельних модульних блоків із вказаною в корисній моделі сукупністю суттєвих ознак, тому запропоноване технічне рішення вважається таким, що відповідає критерію "новизна". Крім цього, за результатами перевірки на практиці, будівельний модульний блок "Тессеракт", що пропонується, є придатним для промислового застосування, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, зокрема у будівельній галузі, та може бути реалізований з використанням відомих технологій, тому запропоноване технічне рішення вважається таким, що відповідає критерію "промислова придатність", а отже може отримати правову охорону. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 40 45 50 55 1. Будівельний модульний блок, що виконаний у вигляді прямокутного паралелепіпеда, який містить дві паралельні лицьові грані і дві паралельні стикові грані, перпендикулярні до лицьових граней, та містить щонайменше один вертикальний наскрізний отвір, який відрізняється тим, що лицьові грані мають лицьові накладки товщиною d, виконані за одне ціле з лицьовими гранями і симетрично зміщені з обох боків вниз на відстань, що дорівнює товщині d, відносно верхніх горизонтальних країв лицьових граней, та вбік на відстань, що дорівнює товщині d, відносно бічних вертикальних країв лицьових граней, причому вертикальний наскрізний отвір виконаний із можливістю входження у нього іншого будівельного модульного блока аналогічної конструкції із можливістю його вертикального розташування та утримання при спиранні на горизонтальну поверхню у вертикальному положенні при горизонтальному розташуванні будівельного модульного блока, а будівельний модульний блок виконаний із можливістю виконання щонайменше одного такого вертикального наскрізного отвору. 2. Блок за п. 1, який відрізняється тим, що довжина вертикального наскрізного отвору виконана більшою за ширину будівельного модульного блока, а ширина вертикального наскрізного отвору виконана більшою за висоту будівельного модульного блока з можливістю розташування у вертикальному наскрізному отворі будівельного модульного блока, укладеного в ряд кладки, іншого будівельного модульного блока аналогічної конструкції, встановленого вертикально відносно площини кладки, з мінімальними зазорами відносно внутрішньої поверхні вертикального наскрізного отвору. 3. Блок за п. 1, який відрізняється тим, що форма вертикального наскрізного отвору відповідає формі зовнішнього контуру поперечного перерізу будівельного модульного блока. 4. Блок за п. 1, який відрізняється тим, що форма вертикального наскрізного отвору є прямокутною. 5. Блок за пп. 1-3, який відрізняється тим, що має видовжену конфігурацію та містить щонайменше два вертикальних наскрізних отвори. 6. Блок за пп. 1-3, який відрізняється тим, що має Г-подібну конфігурацію та містить щонайменше три вертикальних наскрізних отвори. 7. Блок за п. 5, який відрізняється тим, що форма щонайменше одного з вертикальних наскрізних отворів, переважно розташованого у кутовій ділянці Г-подібного будівельного модульного блока, є фігурною. 7 UA 107368 U 5 10 8. Блок за пп. 1-3, який відрізняється тим, що має Т-подібну конфігурацію та містить щонайменше чотири вертикальних наскрізних отвори. 9. Блок за п. 1, який відрізняється тим, що виконаний з можливістю з’єднання по горизонталі та/або по вертикалі із щонайменше одним будівельним модульним блоком аналогічної конструкції з’єднаннями шип-паз, утвореними за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней. 10. Блок за п. 1, який відрізняється тим, що виконаний з можливістю з’єднання по горизонталі та/або по вертикалі із щонайменше одним будівельним елементом будь-якої відомої конструкції, що містить елементи з’єднання шип-паз, відповідні елементам з’єднань шип-паз, утвореним за рахунок симетричного зміщення лицьових накладок відносно верхніх горизонтальних та бічних вертикальних країв лицьових граней. 8 UA 107368 U 9 UA 107368 U 10 UA 107368 U 11 UA 107368 U 12 UA 107368 U 13 UA 107368 U 14 UA 107368 U 15 UA 107368 U 16 UA 107368 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м.Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 17
