Спосіб визначення загального множника ослаблення радіохвиль при розповсюдженні

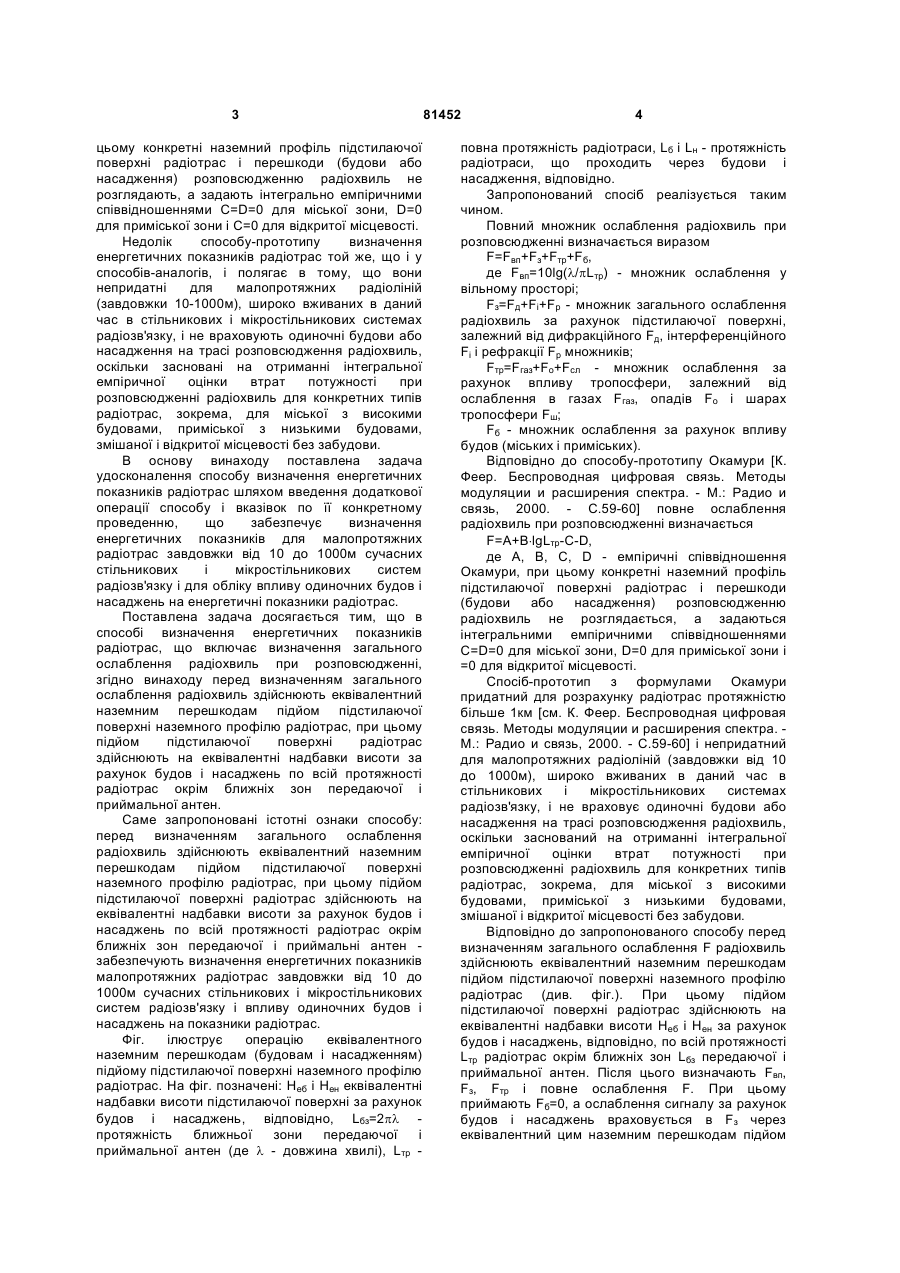

Спосіб визначення загального множника ослаблення радіохвиль при розповсюдженні, при якому визначають наземний профіль підстеляючої C2 2 81452 1 МНОЖНИКА (11) ЗАГАЛЬНОГО UA (54) СПОСІБ ВИЗНАЧЕННЯ РОЗПОВСЮДЖЕННІ ОПИС (19) ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ 3 цьому конкретні наземний профіль підстилаючої поверхні радіотрас і перешкоди (будови або насадження) розповсюдженню радіохвиль не розглядають, а задають інтегрально емпіричними співвідношеннями С=D=0 для міської зони, D=0 для приміської зони і С=0 для відкритої місцевості. Недолік способу-прототипу визначення енергетичних показників радіотрас той же, що і у способів-аналогів, і полягає в тому, що вони непридатні для малопротяжних радіоліній (завдовжки 10-1000м), широко вживаних в даний час в стільникових і мікростільникових системах радіозв'язку, і не враховують одиночні будови або насадження на трасі розповсюдження радіохвиль, оскільки засновані на отриманні інтегральної емпіричної оцінки втрат потужності при розповсюдженні радіохвиль для конкретних типів радіотрас, зокрема, для міської з високими будовами, приміської з низькими будовами, змішаної і відкритої місцевості без забудови. В основу винаходу поставлена задача удосконалення способу визначення енергетичних показників радіотрас шляхом введення додаткової операції способу і вказівок по її конкретному проведенню, що забезпечує визначення енергетичних показників для малопротяжних радіотрас завдовжки від 10 до 1000м сучасних стільникових і мікростільникових систем радіозв'язку і для обліку впливу одиночних будов і насаджень на енергетичні показники радіотрас. Поставлена задача досягається тим, що в способі визначення енергетичних показників радіотрас, що включає визначення загального ослаблення радіохвиль при розповсюдженні, згідно винаходу перед визначенням загального ослаблення радіохвиль здійснюють еквівалентний наземним перешкодам підйом підстилаючої поверхні наземного профілю радіотрас, при цьому підйом підстилаючої поверхні радіотрас здійснюють на еквівалентні надбавки висоти за рахунок будов і насаджень по всій протяжності радіотрас окрім ближніх зон передаючої і приймальної антен. Саме запропоновані істотні ознаки способу: перед визначенням загального ослаблення радіохвиль здійснюють еквівалентний наземним перешкодам підйом підстилаючої поверхні наземного профілю радіотрас, при цьому підйом підстилаючої поверхні радіотрас здійснюють на еквівалентні надбавки висоти за рахунок будов і насаджень по всій протяжності радіотрас окрім ближніх зон передаючої і приймальні антен забезпечують визначення енергетичних показників малопротяжних радіотрас завдовжки від 10 до 1000м сучасних стільникових і мікростільникових систем радіозв'язку і впливу одиночних будов і насаджень на показники радіотрас. Фіг. ілюструє операцію еквівалентного наземним перешкодам (будовам і насадженням) підйому підстилаючої поверхні наземного профілю радіотрас. На фіг. позначені: Неб і Нен еквівалентні надбавки висоти підстилаючої поверхні за рахунок будов і насаджень, відповідно, Lбз=2pl протяжність ближньої зони передаючої і приймальної антен (де l - довжина хвилі), Lтр 81452 4 повна протяжність радіотраси, Lб і Lн - протяжність радіотраси, що проходить через будови і насадження, відповідно. Запропонований спосіб реалізується таким чином. Повний множник ослаблення радіохвиль при розповсюдженні визначається виразом F=Fвп+Fз+Fтр+Fб, де Fвп=10lg(l/pLтр) - множник ослаблення у вільному просторі; Fз=Fд+Fі+Fp - множник загального ослаблення радіохвиль за рахунок підстилаючої поверхні, залежний від дифракційного Fд, інтерференційного Fі і рефракції Fp множників; Fтр=Fгаз+Fo+Fсл - множник ослаблення за рахунок впливу тропосфери, залежний від ослаблення в газах Fгаз, опадів Fo і шарах тропосфери Fш; Fб - множник ослаблення за рахунок впливу будов (міських і приміських). Відповідно до способу-прототипу Окамури [К. Феер. Беспроводная цифровая связь. Методы модуляции и расширения спектра. - М.: Радио и связь, 2000. - С.59-60] повне ослаблення радіохвиль при розповсюдженні визначається F=A+B×lgLтр-C-D, де А, В, С, D - емпіричні співвідношення Окамури, при цьому конкретні наземний профіль підстилаючої поверхні радіотрас і перешкоди (будови або насадження) розповсюдженню радіохвиль не розглядається, а задаються інтегральними емпіричними співвідношеннями С=D=0 для міської зони, D=0 для приміської зони і =0 для відкритої місцевості. Спосіб-прототип з формулами Окамури придатний для розрахунку радіотрас протяжністю більше 1км [см. К. Феер. Беспроводная цифровая связь. Методы модуляции и расширения спектра. М.: Радио и связь, 2000. - С.59-60] і непридатний для малопротяжних радіоліній (завдовжки від 10 до 1000м), широко вживаних в даний час в стільникових і мікростільникових системах радіозв'язку, і не враховує одиночні будови або насадження на трасі розповсюдження радіохвиль, оскільки заснований на отриманні інтегральної емпіричної оцінки втрат потужності при розповсюдженні радіохвиль для конкретних типів радіотрас, зокрема, для міської з високими будовами, приміської з низькими будовами, змішаної і відкритої місцевості без забудови. Відповідно до запропонованого способу перед визначенням загального ослаблення F радіохвиль здійснюють еквівалентний наземним перешкодам підйом підстилаючої поверхні наземного профілю радіотрас (див. фіг.). При цьому підйом підстилаючої поверхні радіотрас здійснюють на еквівалентні надбавки висоти Неб і Нен за рахунок будов і насаджень, відповідно, по всій протяжності Lтр радіотрас окрім ближніх зон Lбз передаючої і приймальної антен. Після цього визначають Fвп, Fз, Fтр і повне ослаблення F. При цьому приймають Fб=0, а ослаблення сигналу за рахунок будов і насаджень враховується в Fз через еквівалентний цим наземним перешкодам підйом 5 підстилаючої поверхні наземного профілю радіотрас. Таким чином, в основі способу лежить облік загасання Fб радіохвиль при розповсюдженні, обумовленого наземними перешкодами (будовами і насадженнями), в складовій загасання Fз радіохвиль за рахунок підстилаючої поверхні. Важливе також те, що надбавки висоти за рахунок будов і насаджень визначаються Неб=Кб×Lб, Нен=Кн×Lн, де Кб і Кн - емпіричні коефіцієнти, визначувані для різних сезонів, погодних умов і при різному зеленому покриві насаджень. Таким чином, якщо визначати енергетичні показники радіотрас пропонованим способом, що включає визначення загального ослаблення радіохвиль при розповсюдженні, і перед визначенням загального ослаблення радіохвиль здійснювати еквівалентний наземним перешкодам (будовам і насадженням) підйом підстилаючої поверхні наземного профілю радіотрас, при цьому підйом підстилаючої поверхні радіотрас здійснювати на еквівалентні надбавки висоти за рахунок будов і насаджень по всій протяжності радіотрас окрім ближніх зон передаючої і приймальні антен, то виявляється можливим визначення енергетичних показників малопротяжних радіотрас завдовжки від 10 до 1000м сучасних стільникових і мікростільникових систем радіозв'язку і визначати впливи одиночних будов і насаджень на показники радіотрас. 81452 6
