Спосіб підсилення залізобетонної основи підлоги

Номер патенту: 107539

Опубліковано: 12.01.2015

Автори: Голуб Володимир Павлович, Павленко Петро Володимирович

Завантажити PDF файл.

Формула / Реферат

Спосіб підсилення залізобетонної основи підлоги, який полягає в заповненні підбетонного простору будівельними матеріалами, який відрізняється тим, що в залізобетонній основі виконують прорізі, в прорізях зі сторони ґрунту облаштовують конуси, через прорізі занурюють палі підсилення і одночасно ущільнюють прилеглий грунт, вирівнюють основу до потрібної позначки, облаштовують наголовники паль підсилення, виконують проколи між прорізями, заповнюють через проколи підбетонні порожнини розчином.

Текст

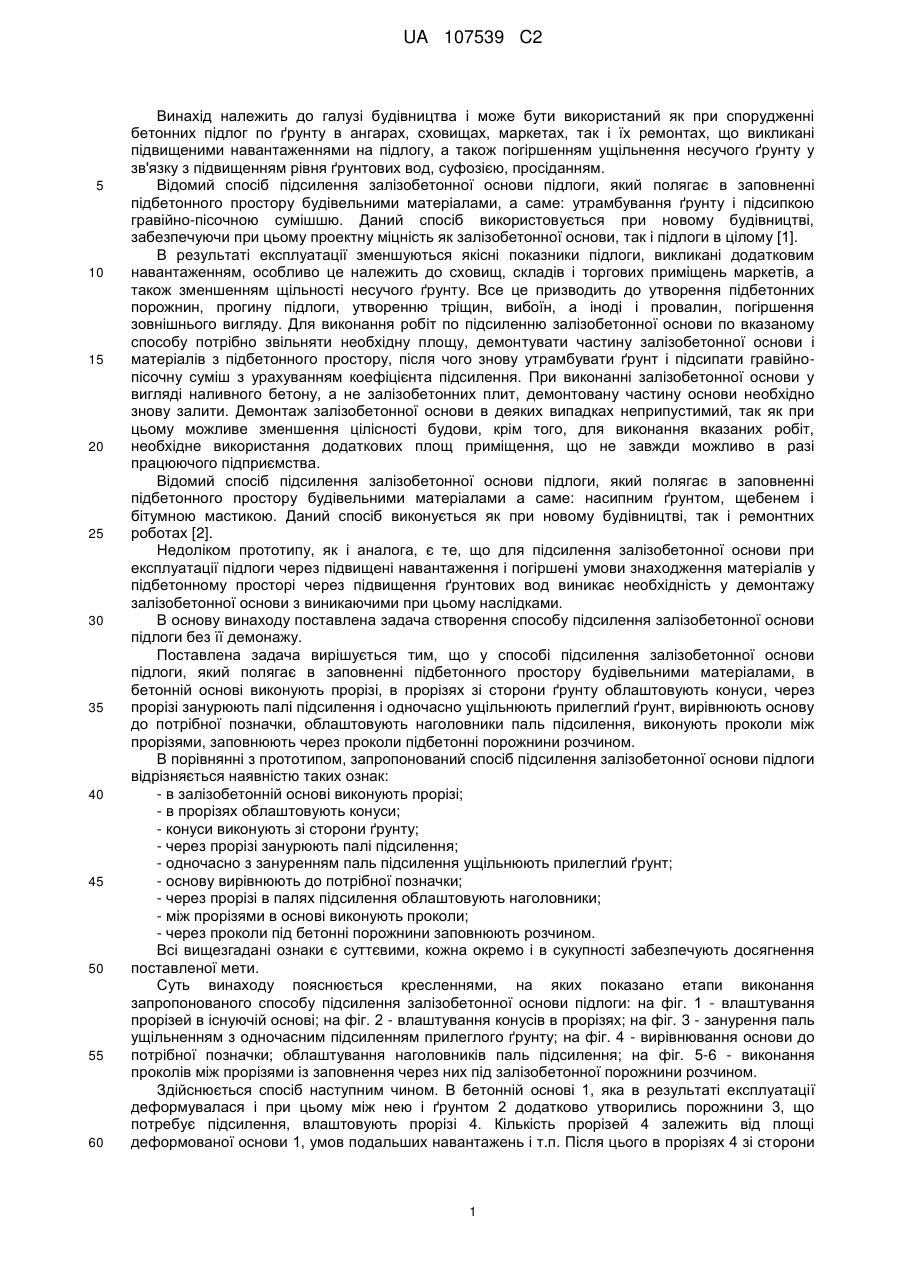

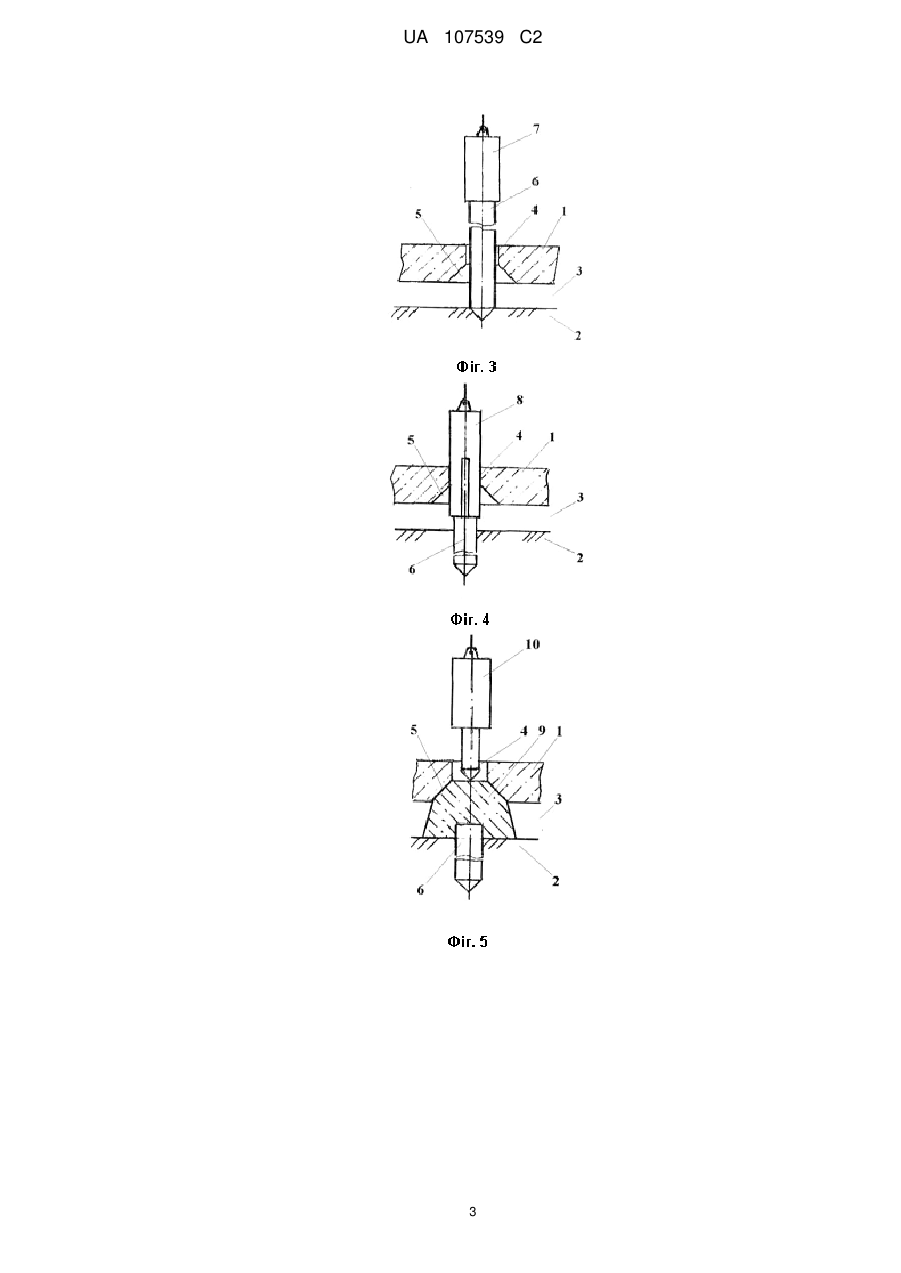

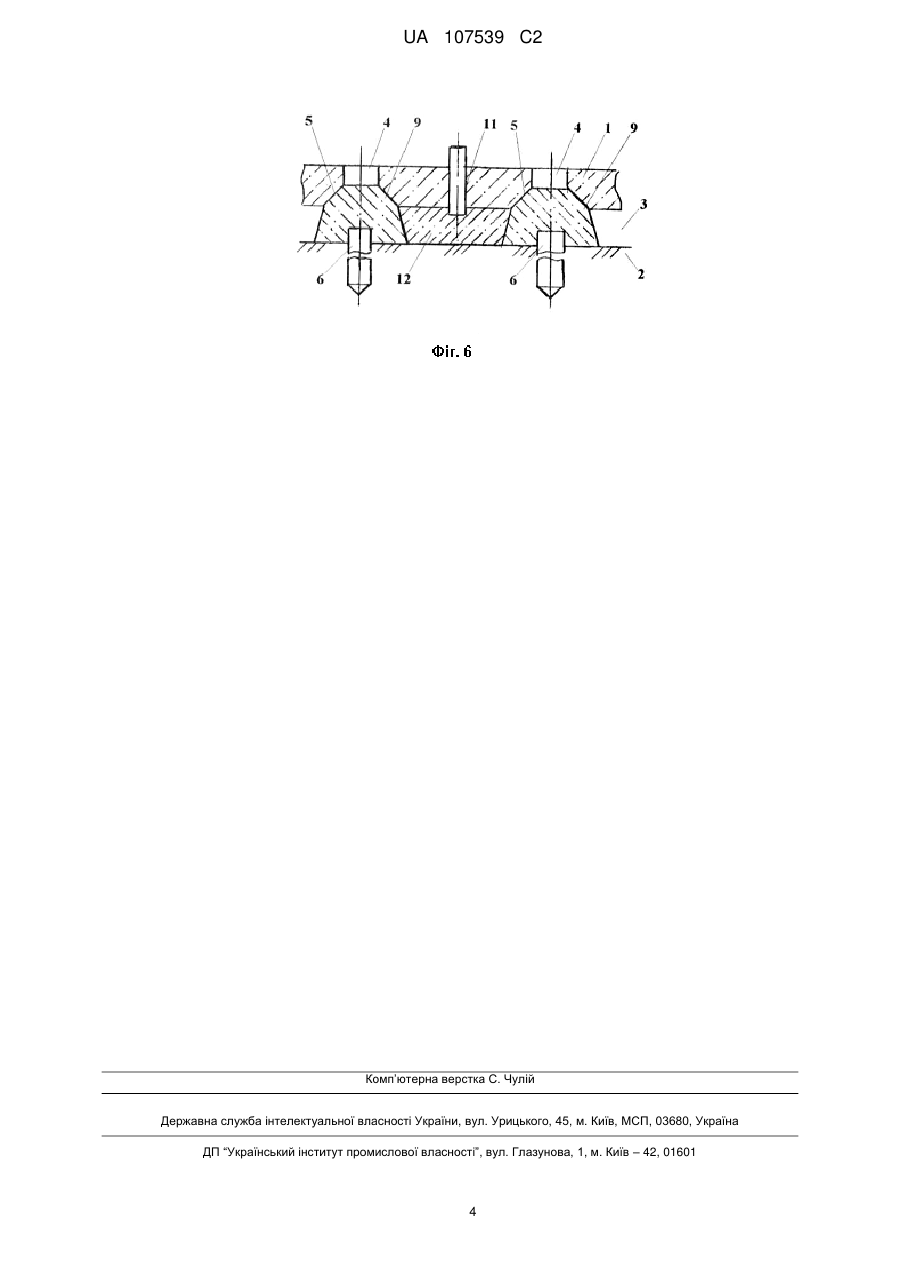

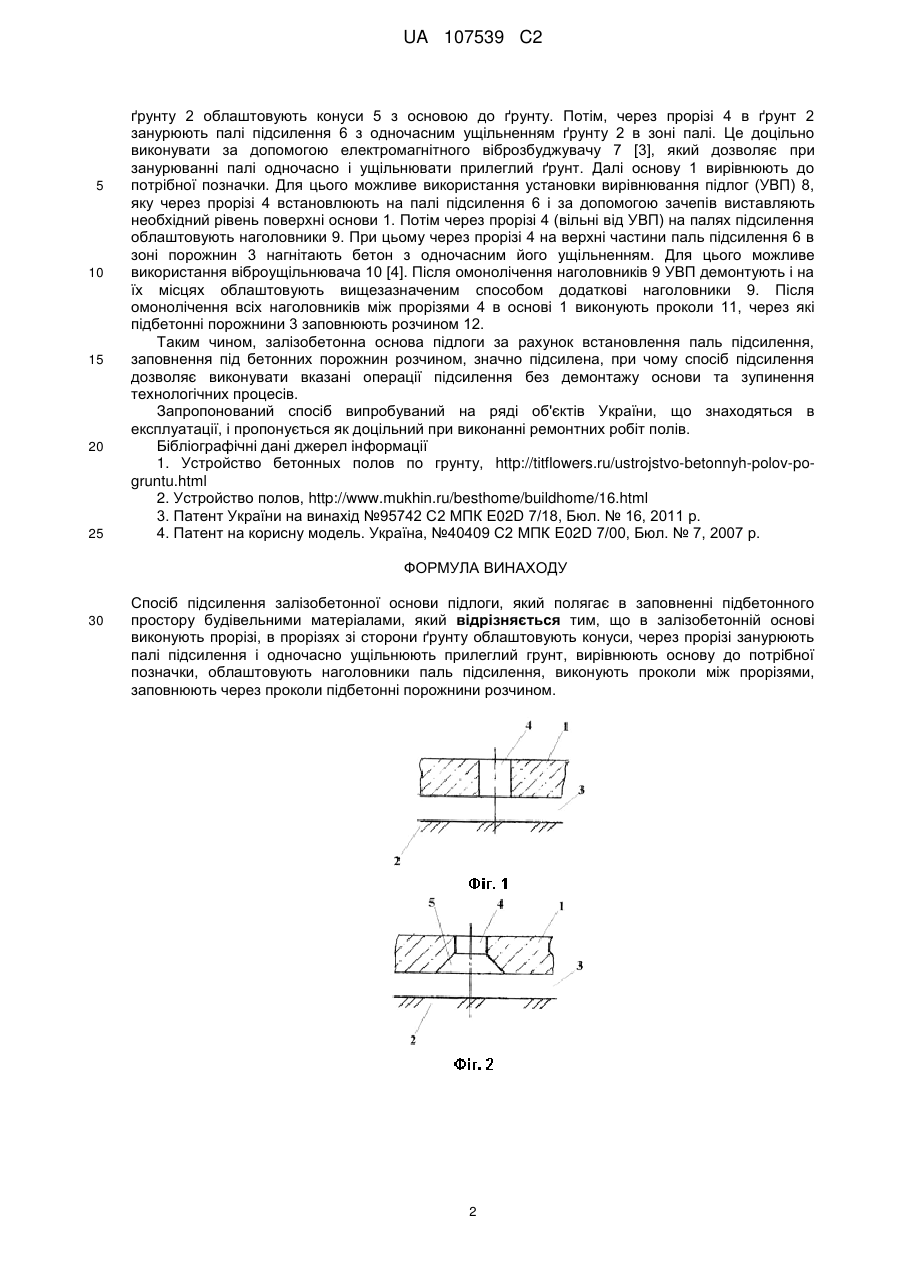

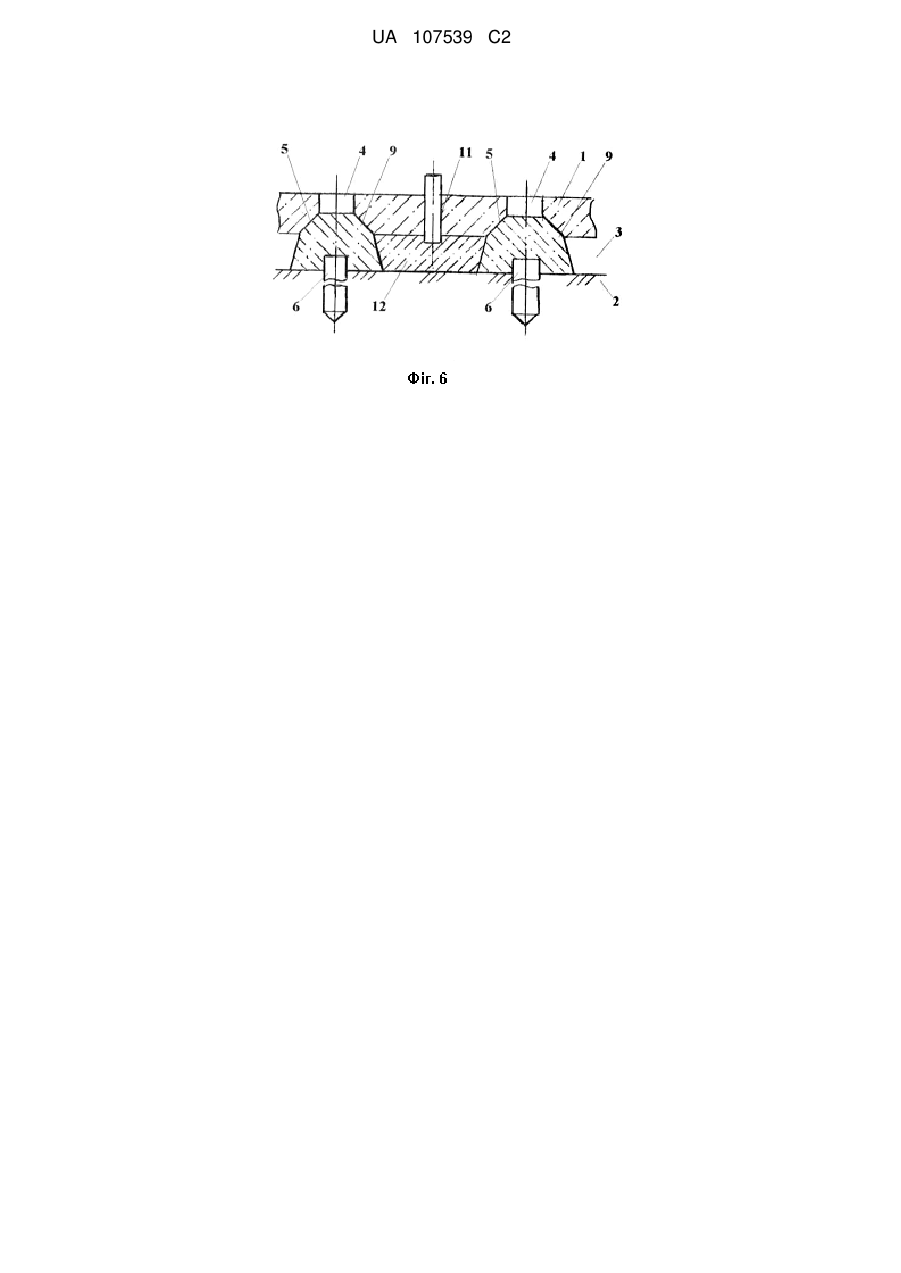

Реферат: Винахід належить до галузі будівництва і може бути використаний як при спорудженні бетонних підлог по ґрунту в ангарах, сховищах, маркетах, так і їх ремонтах, що викликані підвищеними навантаженнями на підлогу, а також погіршенням ущільнення несучого ґрунту у зв'язку з підвищенням рівня ґрунтових вод, суфозією, просіданням. В основу винаходу поставлена задача створення способу підсилення залізобетонної основи підлоги без її демонажу. Поставлена задача вирішуюється тим, що у способі підсилення залізобетонної основи підлоги, який полягає в заповненні підбетонного простору будівельними матеріалами, в бетонній основі виконують прорізі, в прорізях зі сторони ґрунту облаштовують конуси, через прорізі занурюють палі підсилення і одночасно ущільнюють прилеглий ґрунт, вирівнюють основу до потрібної позначки, облаштовують наголовники паль підсилення, виконують проколи між прорізями, заповнюють через проколи підбетонні порожнини розчином. UA 107539 C2 (12) UA 107539 C2 UA 107539 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі будівництва і може бути використаний як при спорудженні бетонних підлог по ґрунту в ангарах, сховищах, маркетах, так і їх ремонтах, що викликані підвищеними навантаженнями на підлогу, а також погіршенням ущільнення несучого ґрунту у зв'язку з підвищенням рівня ґрунтових вод, суфозією, просіданням. Відомий спосіб підсилення залізобетонної основи підлоги, який полягає в заповненні підбетонного простору будівельними матеріалами, а саме: утрамбування ґрунту і підсипкою гравійно-пісочною сумішшю. Даний спосіб використовується при новому будівництві, забезпечуючи при цьому проектну міцність як залізобетонної основи, так і підлоги в цілому [1]. В результаті експлуатації зменшуються якісні показники підлоги, викликані додатковим навантаженням, особливо це належить до сховищ, складів і торгових приміщень маркетів, а також зменшенням щільності несучого ґрунту. Все це призводить до утворення підбетонних порожнин, прогину підлоги, утворенню тріщин, вибоїн, а іноді і провалин, погіршення зовнішнього вигляду. Для виконання робіт по підсиленню залізобетонної основи по вказаному способу потрібно звільняти необхідну площу, демонтувати частину залізобетонної основи і матеріалів з підбетонного простору, після чого знову утрамбувати ґрунт і підсипати гравійнопісочну суміш з урахуванням коефіцієнта підсилення. При виконанні залізобетонної основи у вигляді наливного бетону, а не залізобетонних плит, демонтовану частину основи необхідно знову залити. Демонтаж залізобетонної основи в деяких випадках неприпустимий, так як при цьому можливе зменшення цілісності будови, крім того, для виконання вказаних робіт, необхідне використання додаткових площ приміщення, що не завжди можливо в разі працюючого підприємства. Відомий спосіб підсилення залізобетонної основи підлоги, який полягає в заповненні підбетонного простору будівельними матеріалами а саме: насипним ґрунтом, щебенем і бітумною мастикою. Даний спосіб виконується як при новому будівництві, так і ремонтних роботах [2]. Недоліком прототипу, як і аналога, є те, що для підсилення залізобетонної основи при експлуатації підлоги через підвищені навантаження і погіршені умови знаходження матеріалів у підбетонному просторі через підвищення ґрунтових вод виникає необхідність у демонтажу залізобетонної основи з виникаючими при цьому наслідками. В основу винаходу поставлена задача створення способу підсилення залізобетонної основи підлоги без її демонажу. Поставлена задача вирішується тим, що у способі підсилення залізобетонної основи підлоги, який полягає в заповненні підбетонного простору будівельними матеріалами, в бетонній основі виконують прорізі, в прорізях зі сторони ґрунту облаштовують конуси, через прорізі занурюють палі підсилення і одночасно ущільнюють прилеглий ґрунт, вирівнюють основу до потрібної позначки, облаштовують наголовники паль підсилення, виконують проколи між прорізями, заповнюють через проколи підбетонні порожнини розчином. В порівнянні з прототипом, запропонований спосіб підсилення залізобетонної основи підлоги відрізняється наявністю таких ознак: - в залізобетонній основі виконують прорізі; - в прорізях облаштовують конуси; - конуси виконують зі сторони ґрунту; - через прорізі занурюють палі підсилення; - одночасно з зануренням паль підсилення ущільнюють прилеглий ґрунт; - основу вирівнюють до потрібної позначки; - через прорізі в палях підсилення облаштовують наголовники; - між прорізями в основі виконують проколи; - через проколи під бетонні порожнини заповнюють розчином. Всі вищезгадані ознаки є суттєвими, кожна окремо і в сукупності забезпечують досягнення поставленої мети. Суть винаходу пояснюється кресленнями, на яких показано етапи виконання запропонованого способу підсилення залізобетонної основи підлоги: на фіг. 1 - влаштування прорізей в існуючій основі; на фіг. 2 - влаштування конусів в прорізях; на фіг. 3 - занурення паль ущільненням з одночасним підсиленням прилеглого ґрунту; на фіг. 4 - вирівнювання основи до потрібної позначки; облаштування наголовників паль підсилення; на фіг. 5-6 - виконання проколів між прорізями із заповнення через них під залізобетонної порожнини розчином. Здійснюється спосіб наступним чином. В бетонній основі 1, яка в результаті експлуатації деформувалася і при цьому між нею і ґрунтом 2 додатково утворились порожнини 3, що потребує підсилення, влаштовують прорізі 4. Кількість прорізей 4 залежить від площі деформованої основи 1, умов подальших навантажень і т.п. Після цього в прорізях 4 зі сторони 1 UA 107539 C2 5 10 15 20 25 ґрунту 2 облаштовують конуси 5 з основою до ґрунту. Потім, через прорізі 4 в ґрунт 2 занурюють палі підсилення 6 з одночасним ущільненням ґрунту 2 в зоні палі. Це доцільно виконувати за допомогою електромагнітного віброзбуджувачу 7 [3], який дозволяє при занурюванні палі одночасно і ущільнювати прилеглий ґрунт. Далі основу 1 вирівнюють до потрібної позначки. Для цього можливе використання установки вирівнювання підлог (УВП) 8, яку через прорізі 4 встановлюють на палі підсилення 6 і за допомогою зачепів виставляють необхідний рівень поверхні основи 1. Потім через прорізі 4 (вільні від УВП) на палях підсилення облаштовують наголовники 9. При цьому через прорізі 4 на верхні частини паль підсилення 6 в зоні порожнин 3 нагнітають бетон з одночасним його ущільненням. Для цього можливе використання віброущільнювача 10 [4]. Після омонолічення наголовників 9 УВП демонтують і на їх місцях облаштовують вищезазначеним способом додаткові наголовники 9. Після омонолічення всіх наголовників між прорізями 4 в основі 1 виконують проколи 11, через які підбетонні порожнини 3 заповнюють розчином 12. Таким чином, залізобетонна основа підлоги за рахунок встановлення паль підсилення, заповнення під бетонних порожнин розчином, значно підсилена, при чому спосіб підсилення дозволяє виконувати вказані операції підсилення без демонтажу основи та зупинення технологічних процесів. Запропонований спосіб випробуваний на ряді об'єктів України, що знаходяться в експлуатації, і пропонується як доцільний при виконанні ремонтних робіт полів. Бібліографічні дані джерел інформації 1. Устройство бетонных полов по грунту, http://titflowers.ru/ustrojstvo-betonnyh-polov-pogruntu.html 2. Устройство полов, http://www.mukhin.ru/besthome/buildhome/16.html 3. Патент України на винахід №95742 С2 МПК E02D 7/18, Бюл. № 16, 2011 р. 4. Патент на корисну модель. Україна, №40409 С2 МПК E02D 7/00, Бюл. № 7, 2007 р. ФОРМУЛА ВИНАХОДУ 30 Спосіб підсилення залізобетонної основи підлоги, який полягає в заповненні підбетонного простору будівельними матеріалами, який відрізняється тим, що в залізобетонній основі виконують прорізі, в прорізях зі сторони ґрунту облаштовують конуси, через прорізі занурюють палі підсилення і одночасно ущільнюють прилеглий грунт, вирівнюють основу до потрібної позначки, облаштовують наголовники паль підсилення, виконують проколи між прорізями, заповнюють через проколи підбетонні порожнини розчином. 2 UA 107539 C2 3 UA 107539 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4

Дивитися

Додаткова інформація

Автори англійською

Holub Volodymyr Pavlovych

Автори російською

Голуб Владимир Павлович

МПК / Мітки

МПК: E02D 27/08, E04G 23/02, E04F 15/08

Мітки: підсилення, спосіб, основі, підлоги, залізобетонної
