Спосіб підсилення фундаменту будинку
Формула / Реферат
Спосіб підсилення підтопленого фундаменту будинку, який включає заглиблення паль утискуванням за допомогою гідродомкрата через ніші, утворені в простінках фундаменту шляхом їх вирубки, та улаштування в нішах ростверків, який відрізняється тим, що нижче рівня ґрунтових вод стовбур палі розміщують за межами фундаменту, а вище рівня ґрунтових вод стовбур палі поступово заводять в фундамент, реактивні зусилля від утискування гідродомкрата передають на фундамент через клиноподібну монтажну підкладку, після утискування паль на задану глибину демонтують монтажну підкладку, гідродомкрат і монтажну надставку, встановлюють в нішу верхню секцію паль, протилежні оголовки паль фіксують в нішах через улаштовані отвори в стінах фундаменту затяжкою, в нішах кріплять до верхньої закладної верхньої секції паль упорні пластини на ширину ніші, бетонують ростверки в рівень з гранями стін фундаменту, зазори між упорними пластинами та стелями ніш зачеканюють розчином на цементі, що розширюється.
Текст

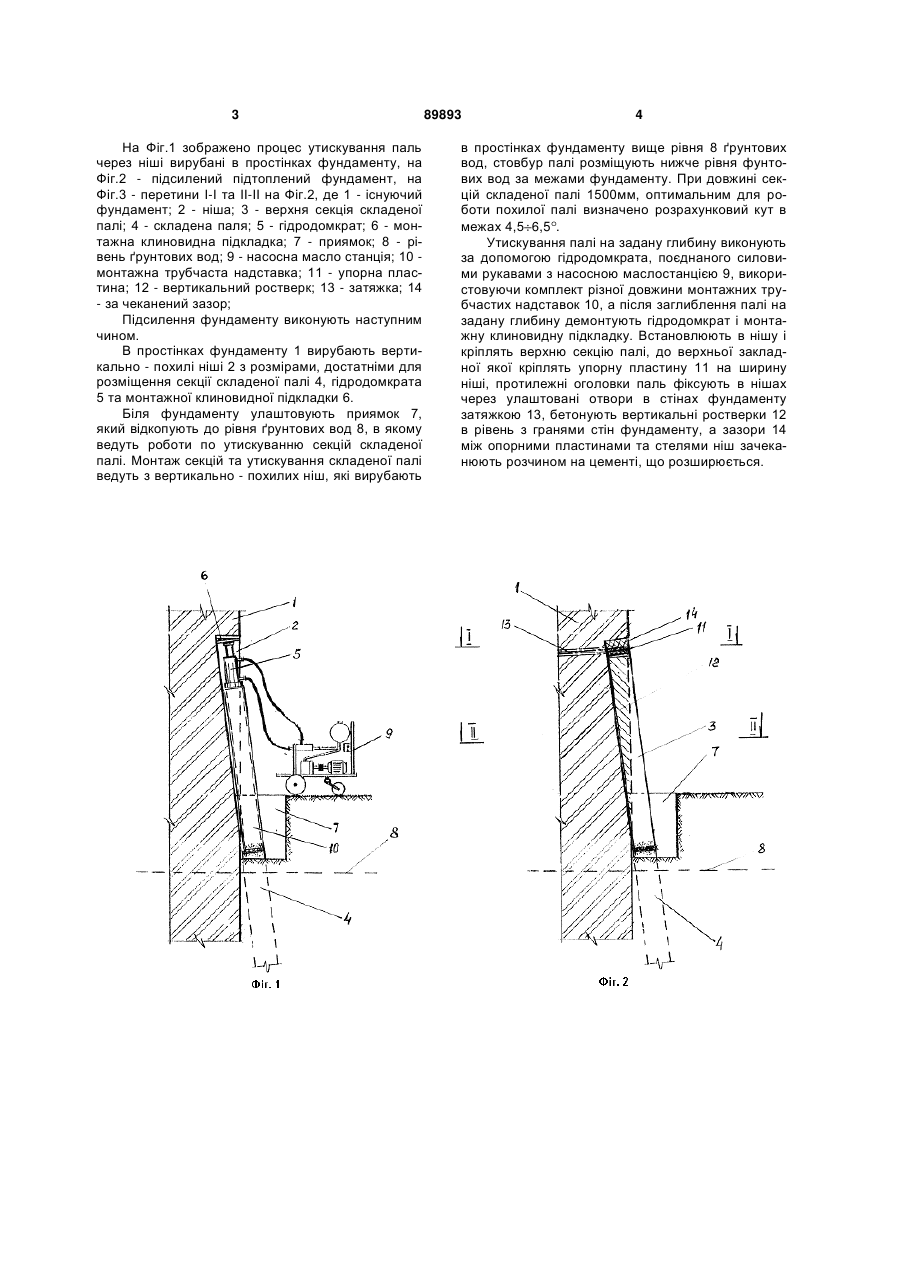

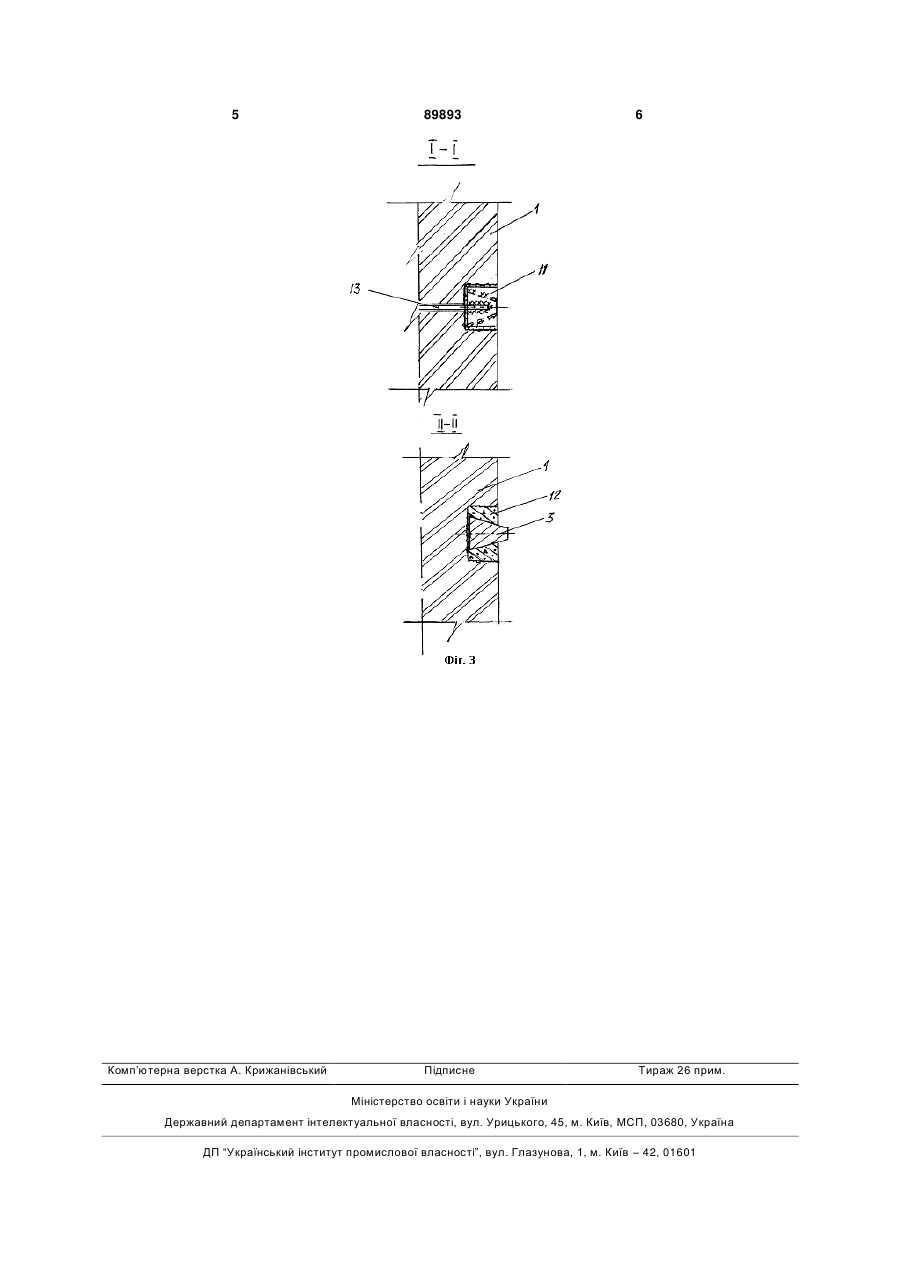

Спосіб підсилення підтопленого фундаменту будинку, який включає заглиблення паль утискуванням за допомогою гідродомкрата через ніші, утворені в простінках фундаменту шляхом їх вирубки, та улаштування в нішах ростверків, який 3 На Фіг.1 зображено процес утискування паль через ніші вирубані в простінках фундаменту, на Фіг.2 - підсилений підтоплений фундамент, на Фіг.3 - перетини I-І та ІІ-ІІ на Фіг.2, де 1 - існуючий фундамент; 2 - ніша; 3 - верхня секція складеної палі; 4 - складена паля; 5 - гідродомкрат; 6 - монтажна клиновидна підкладка; 7 - приямок; 8 - рівень ґрунтових вод; 9 - насосна масло станція; 10 монтажна трубчаста надставка; 11 - упорна пластина; 12 - вертикальний ростверк; 13 - затяжка; 14 - за чеканений зазор; Підсилення фундаменту виконують наступним чином. В простінках фундаменту 1 вирубають вертикально - похилі ніші 2 з розмірами, достатніми для розміщення секції складеної палі 4, гідродомкрата 5 та монтажної клиновидної підкладки 6. Біля фундаменту улаштовують приямок 7, який відкопують до рівня ґрунтових вод 8, в якому ведуть роботи по утискуванню секцій складеної палі. Монтаж секцій та утискування складеної палі ведуть з вертикально - похилих ніш, які вирубають 89893 4 в простінках фундаменту вище рівня 8 ґрунтових вод, стовбур палі розміщують нижче рівня фунтових вод за межами фундаменту. При довжині секцій складеної палі 1500мм, оптимальним для роботи похилої палі визначено розрахунковий кут в межах 4,5 6,5 . Утискування палі на задану глибину виконують за допомогою гідродомкрата, поєднаного силовими рукавами з насосною маслостанцією 9, використовуючи комплект різної довжини монтажних трубчастих надставок 10, а після заглиблення палі на задану глибину демонтують гідродомкрат і монтажну клиновидну підкладку. Встановлюють в нішу і кріплять верхню секцію палі, до верхньої закладної якої кріплять упорну пластину 11 на ширину ніші, протилежні оголовки паль фіксують в нішах через улаштовані отвори в стінах фундаменту затяжкою 13, бетонують вертикальні ростверки 12 в рівень з гранями стін фундаменту, а зазори 14 між опорними пластинами та стелями ніш зачеканюють розчином на цементі, що розширюється. 5 Комп’ютерна верстка А. Крижанівський 89893 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for reinforcement of basement of building
Автори англійськоюFedorenko Petro Petrovych
Назва патенту російськоюСпособ усиления фундамента дома
Автори російськоюФедоренко Петр Петрович
МПК / Мітки
МПК: E02D 27/08
Мітки: будинку, фундаменту, спосіб, підсилення
Код посилання
<a href="https://ua.patents.su/3-89893-sposib-pidsilennya-fundamentu-budinku.html" target="_blank" rel="follow" title="База патентів України">Спосіб підсилення фундаменту будинку</a>
Спосіб підсилення фундаменту будинку і установка для його здійснення
Номер патенту: 76482
Опубліковано: 15.08.2006
Автор: Федоренко Петро Петрович
МПК: E02D 7/20, E02D 27/08
Мітки: будинку, спосіб, установка, підсилення, фундаменту, здійснення
Формула / Реферат:
1. Спосіб підсилення фундаменту будинку, який включає занурення паль утискуванням під існуючий фундамент та улаштування ростверків, який відрізняється тим, що занурення паль виконують через ніші, утворені в простінках фундаменту шляхом їх вирубки, після занурення паль в ніші встановлюють армокаркаси і опалубку і заповнюють їх бетоном на цементі, що розширюється.2. Установка для занурення паль утискуванням під існуючий фундамент будинку...
Спосіб підсилення фундаменту будинку
Номер патенту: 87188
Опубліковано: 25.06.2009
Автор: Федоренко Петро Петрович
МПК: E02D 5/22, E02D 27/08
Мітки: фундаменту, будинку, спосіб, підсилення
Формула / Реферат:
Спосіб підсилення фундаменту будинку, який включає заглиблення через лідерну свердловину складених паль утискуванням під існуючий фундамент з ніш, утворених в простінках фундаменту шляхом їх вирубки, влаштування в нішах ростверків шляхом встановлення в них армокаркасів, закріплення опалубки і заповнення ніш бетоном на цементі, що розширюється, який відрізняється тим, що складену палю заглиблюють утискувачем через порожнисту напрямну стійку,...
Спосіб підсилення фундаменту будинку
Номер патенту: 78902
Опубліковано: 25.04.2007
Автор: Федоренко Петро Петрович
МПК: E02D 27/08
Мітки: фундаменту, підсилення, спосіб, будинку
Формула / Реферат:
Спосіб підсилення фундаменту будинку, який включає улаштування біля стін шурфу та утворення в ґрунті ніші під підошвою фундаменту, монтаж в ніші розподільної балки і занурювача складених паль, занурення з передачею реактивних зусиль від занурювача через розподільну балку на фундамент та улаштування ростверку, який відрізняється тим, що нішу утворюють під підошвами фундаментів двох або більше суміжних стін, в стінах ніші розкріплюють складену...
Спосіб підсилення фундаменту будинку
Номер патенту: 81843
Опубліковано: 11.02.2008
Автор: Федоренко Петро Петрович
МПК: E02D 27/08
Мітки: підсилення, спосіб, будинку, фундаменту
Формула / Реферат:
Спосіб підсилення фундаменту будинку без підвального приміщення з відсутнім двостороннім доступом до фундаментів внутрішніх або зовнішніх стінта при невідселеному першому поверсі, який включає улаштування технологічного коридору, з якого виконують роботи з підсилення шляхом розробки ґрунту, монтажу настилу кріплення підошви фундаменту і розподільних балок, улаштування двох паралельних рядів паль та бетонування ростверків через крок,...
Спосіб підсилення фундаменту будинку
Номер патенту: 80463
Опубліковано: 25.09.2007
Автор: Федоренко Петро Петрович
МПК: E02D 27/08
Мітки: фундаменту, підсилення, будинку, спосіб
Формула / Реферат:
Спосіб підсилення фундаменту будинку, що включає улаштування буронабивних паль, ростверку та поперечно-консольних балок, на які обпирають підсилюваний фундамент, який відрізняється тим, що палі улаштовують поруч з підошвою фундаменту, відкопують навколо оголовків паль приямки, вирубають в фундаменті не менше ніж на двох рівнях штраби, завширшки приямків, та улаштовують монолітний ростверк, жорстко сполучений з оголовками паль та...
